Кондуктор-напрямляч для осциляційної пилки

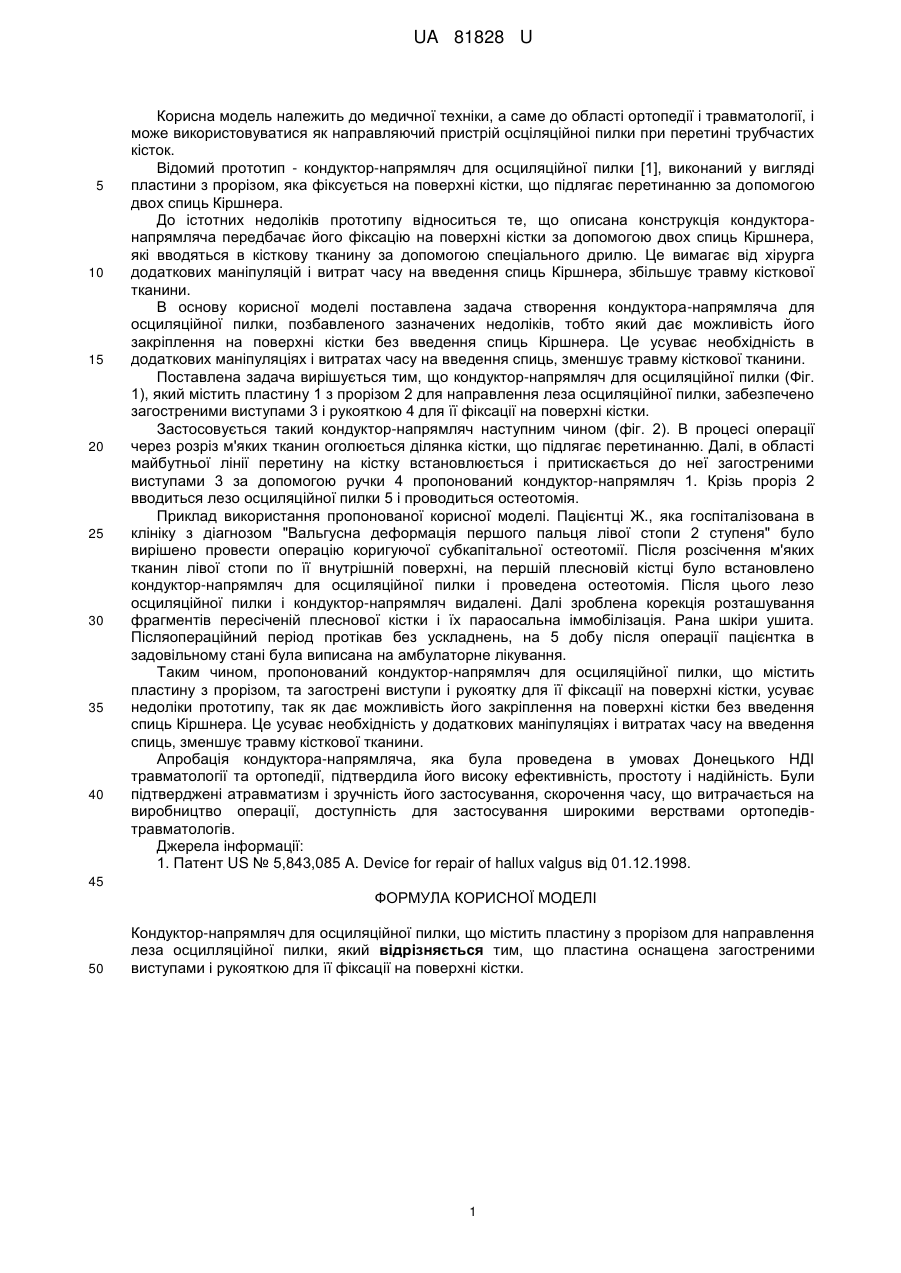

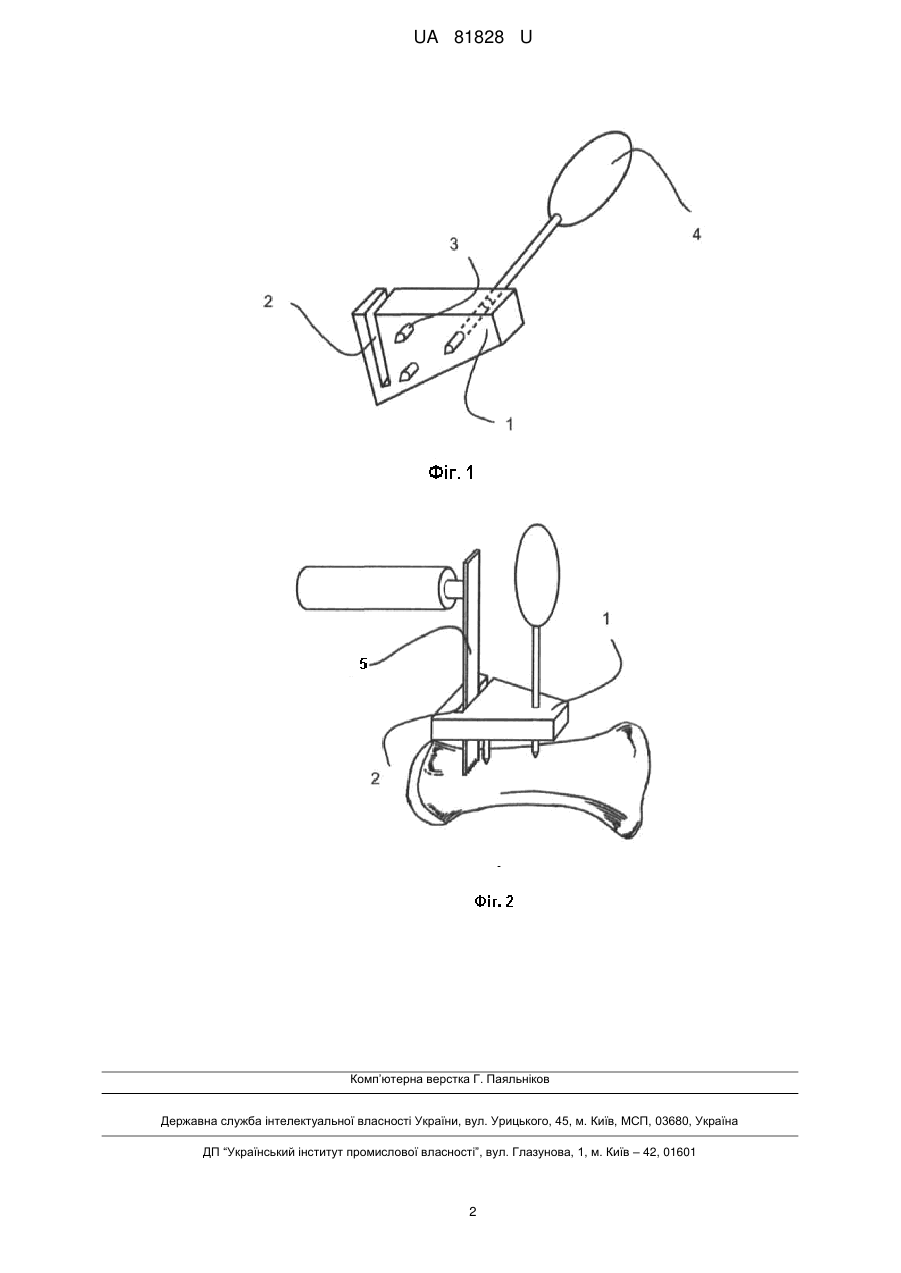

Реферат: UA 81828 U UA 81828 U 5 10 15 20 25 30 35 40 Корисна модель належить до медичної техніки, а саме до області ортопедії і травматології, і може використовуватися як направляючий пристрій осціляційноі пилки при перетині трубчастих кісток. Відомий прототип - кондуктор-напрямляч для осциляційної пилки [1], виконаний у вигляді пластини з прорізом, яка фіксується на поверхні кістки, що підлягає перетинанню за допомогою двох спиць Кіршнера. До істотних недоліків прототипу відноситься те, що описана конструкція кондукторанапрямляча передбачає його фіксацію на поверхні кістки за допомогою двох спиць Кіршнера, які вводяться в кісткову тканину за допомогою спеціального дрилю. Це вимагає від хірурга додаткових маніпуляцій і витрат часу на введення спиць Кіршнера, збільшує травму кісткової тканини. В основу корисної моделі поставлена задача створення кондуктора-напрямляча для осциляційної пилки, позбавленого зазначених недоліків, тобто який дає можливість його закріплення на поверхні кістки без введення спиць Кіршнера. Це усуває необхідність в додаткових маніпуляціях і витратах часу на введення спиць, зменшує травму кісткової тканини. Поставлена задача вирішується тим, що кондуктор-напрямляч для осциляційної пилки (Фіг. 1), який містить пластину 1 з прорізом 2 для направлення леза осциляційної пилки, забезпечено загостреними виступами 3 і рукояткою 4 для її фіксації на поверхні кістки. Застосовується такий кондуктор-напрямляч наступним чином (фіг. 2). В процесі операції через розріз м'яких тканин оголюється ділянка кістки, що підлягає перетинанню. Далі, в області майбутньої лінії перетину на кістку встановлюється і притискається до неї загостреними виступами 3 за допомогою ручки 4 пропонований кондуктор-напрямляч 1. Крізь проріз 2 вводиться лезо осциляційної пилки 5 і проводиться остеотомія. Приклад використання пропонованої корисної моделі. Пацієнтці Ж., яка госпіталізована в клініку з діагнозом "Вальгусна деформація першого пальця лівої стопи 2 ступеня" було вирішено провести операцію коригуючої субкапітальної остеотомії. Після розсічення м'яких тканин лівої стопи по її внутрішній поверхні, на першій плесновій кістці було встановлено кондуктор-напрямляч для осциляційної пилки і проведена остеотомія. Після цього лезо осциляційної пилки і кондуктор-напрямляч видалені. Далі зроблена корекція розташування фрагментів пересіченій плеснової кістки і їх параосальна іммобілізація. Рана шкіри ушита. Післяопераційний період протікав без ускладнень, на 5 добу після операції пацієнтка в задовільному стані була виписана на амбулаторне лікування. Таким чином, пропонований кондуктор-напрямляч для осциляційної пилки, що містить пластину з прорізом, та загострені виступи і рукоятку для її фіксації на поверхні кістки, усуває недоліки прототипу, так як дає можливість його закріплення на поверхні кістки без введення спиць Кіршнера. Це усуває необхідність у додаткових маніпуляціях і витратах часу на введення спиць, зменшує травму кісткової тканини. Апробація кондуктора-напрямляча, яка була проведена в умовах Донецького НДІ травматології та ортопедії, підтвердила його високу ефективність, простоту і надійність. Були підтверджені атравматизм і зручність його застосування, скорочення часу, що витрачається на виробництво операції, доступність для застосування широкими верствами ортопедівтравматологів. Джерела інформації: 1. Патент US № 5,843,085 A. Device for repair of hallux valgus від 01.12.1998. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Кондуктор-напрямляч для осциляційної пилки, що містить пластину з прорізом для направлення леза осцилляційної пилки, який відрізняється тим, що пластина оснащена загостреними виступами і рукояткою для її фіксації на поверхні кістки. 1 UA 81828 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
