Механізм натягу стрічкової пилки
Формула / Реферат
Механізм натягу стрічкової пилки, що включає гвинт, механізм переміщення гвинта, гідроциліндр з манометром, який відрізняється тим, що механізм переміщення гвинта виконаний у вигляді зубчастої передачі, ведена шестірня якої має всередині гайку, а вал ведучої шестірні з'єднаний з двигуном-редуктором і має гальма.
Текст

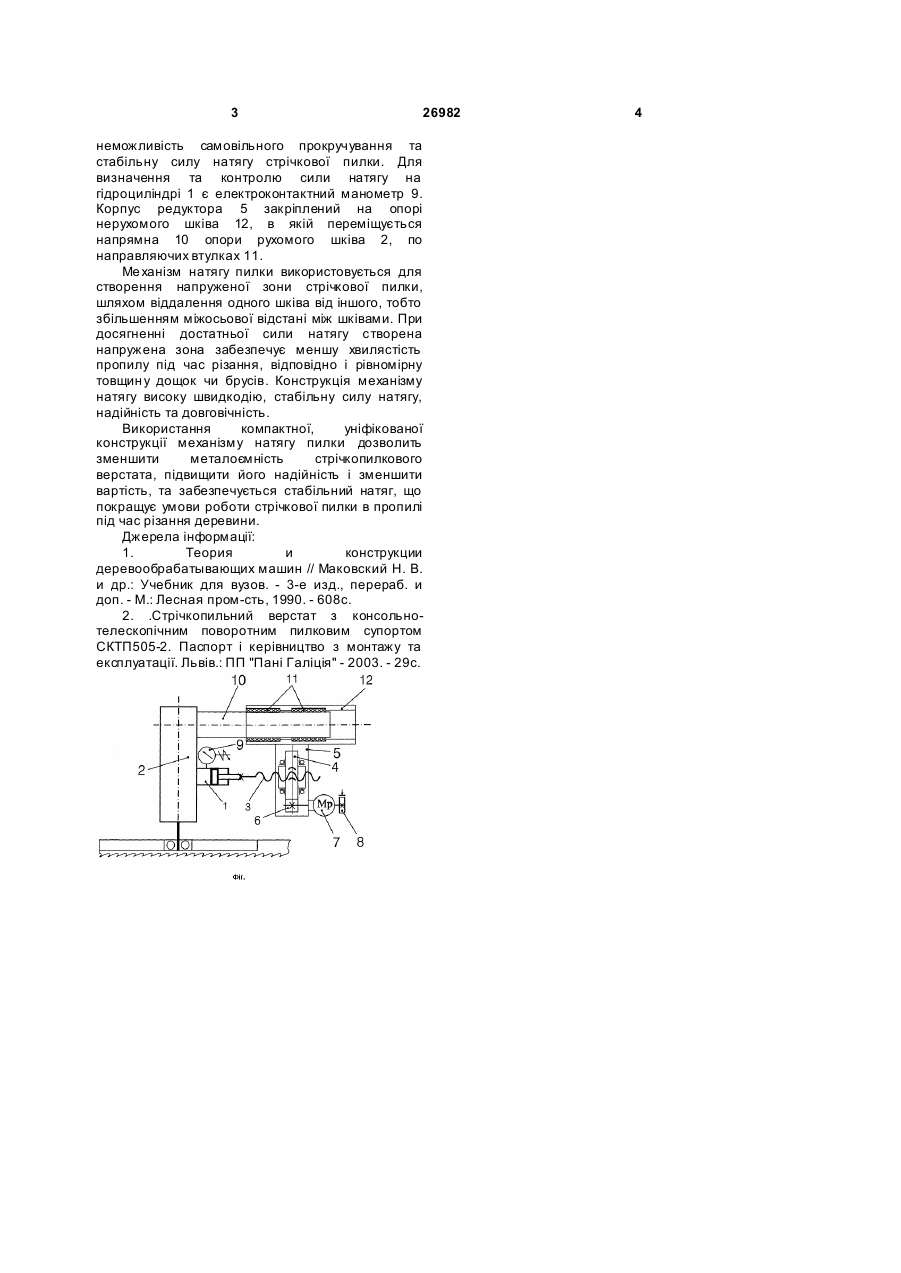

Механізм натягу стрічкової пилки, що включає гвинт, механізм переміщення гвинта, гідроциліндр з манометром, який відрізняється тим, що механізм переміщення гвинта виконаний у вигляді зубчастої передачі, ведена шестірня якої має всередині гайку, а вал ведучої шестірні з'єднаний з двигуном-редуктором і має гальма. (19) (21) u200706621 (22) 13.06.2007 (24) 10.10.2007 (72) БОНДАР ПЕТРО СТЕПАНОВИЧ, UA (73) НАЦІОН АЛЬНИЙ ЛІСОТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ, U A (56) 3 26982 неможливість самовільного прокручування та стабільну силу натягу стрічкової пилки. Для визначення та контролю сили натягу на гідроциліндрі 1 є електроконтактний манометр 9. Корпус редуктора 5 закріплений на опорі нерухомого шківа 12, в якій переміщується напрямна 10 опори рухомого шківа 2, по направляючих втулках 11. Ме ханізм натягу пилки використовується для створення напруженої зони стрічкової пилки, шляхом віддалення одного шківа від іншого, тобто збільшенням міжосьової відстані між шківами. При досягненні достатньої сили натягу створена напружена зона забезпечує меншу хвилястість пропилу під час різання, відповідно і рівномірну товщин у дощок чи брусів. Конструкція механізму натягу високу швидкодію, стабільну силу натягу, надійність та довговічність. Використання компактної, уніфікованої конструкції механізму натягу пилки дозволить зменшити металоємність стрічкопилкового верстата, підвищити його надійність і зменшити вартість, та забезпечується стабільний натяг, що покращує умови роботи стрічкової пилки в пропилі під час різання деревини. Джерела інформації: 1. Теория и конструкции деревообрабатывающих машин // Маковский Н. В. и др.: Учебник для вузов. - 3-е изд., перераб. и доп. - М.: Лесная пром-сть, 1990. - 608с. 2. .Стрічкопильний верстат з консольнотелескопічним поворотним пилковим супортом СКТП505-2. Паспорт і керівництво з монтажу та експлуатації. Львів.: ПП "Пані Галіція" - 2003. - 29с. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюBand saw tensioning device
Автори англійськоюBondar Petro Stepanovych
Назва патенту російськоюМеханизм натяга ленточной пилы
Автори російськоюБондар Петр Степанович
МПК / Мітки
МПК: B27B 13/00
Мітки: стрічкової, механізм, пилки, натягу
