Пружна втулково-пальцева муфта
Номер патенту: 81850
Опубліковано: 10.07.2013
Автори: Герасимов Георгій Всеволодович, Тривайло Михайло Семенович, Витвицький Віктор Миронович
Формула / Реферат
Пружна втулково-пальцева муфта, що містить ведучу півмуфту з циліндричними пальцями і розташованими на них гумовими втулками, а також ведену півмуфту з отворами, в яких розташовані пальці ведучої півмуфти, яка відрізняється тим, що пальці мають циліндричні проточки, глибина яких складає 0,5-0,7 від величини максимальної деформації еластичних втулок.
Текст

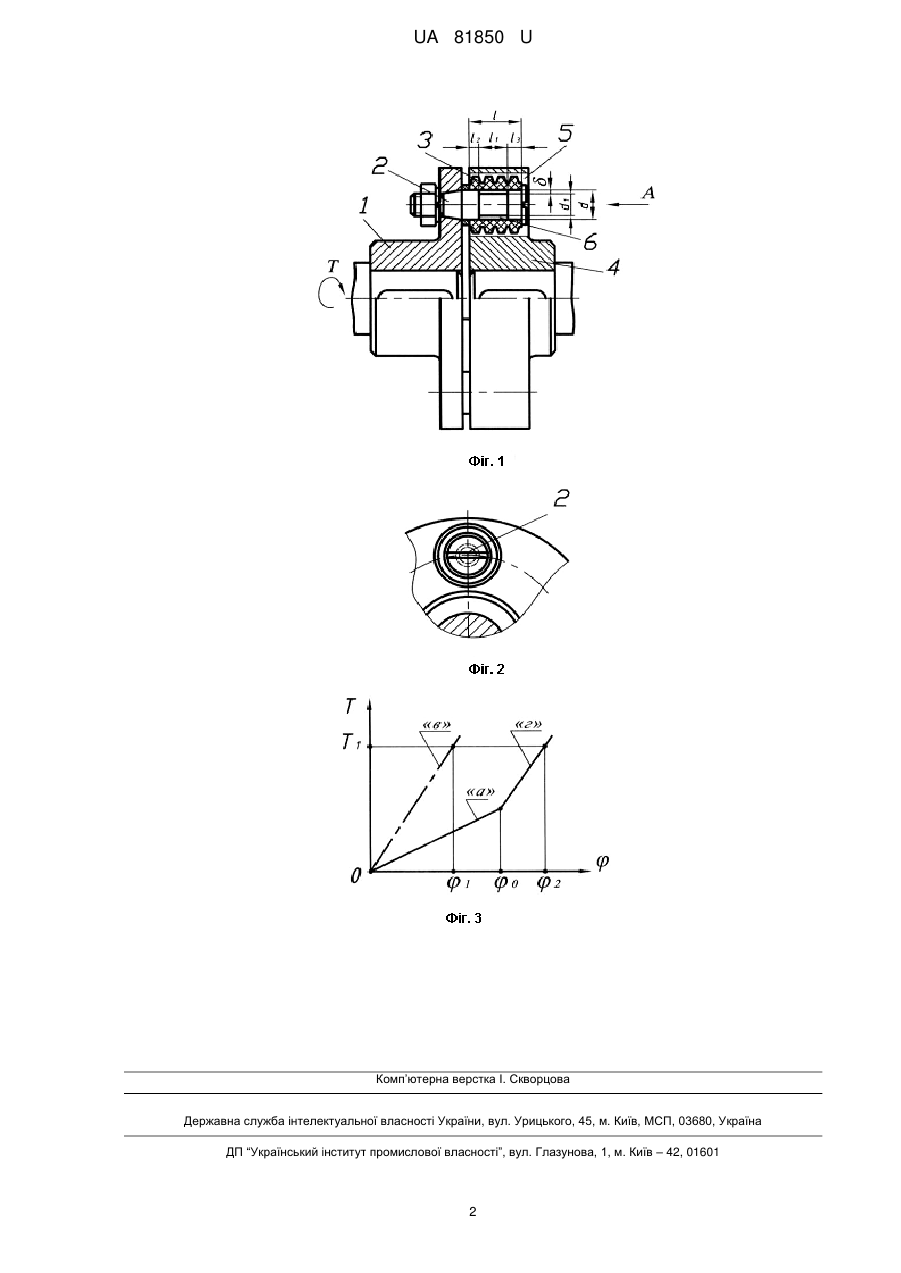

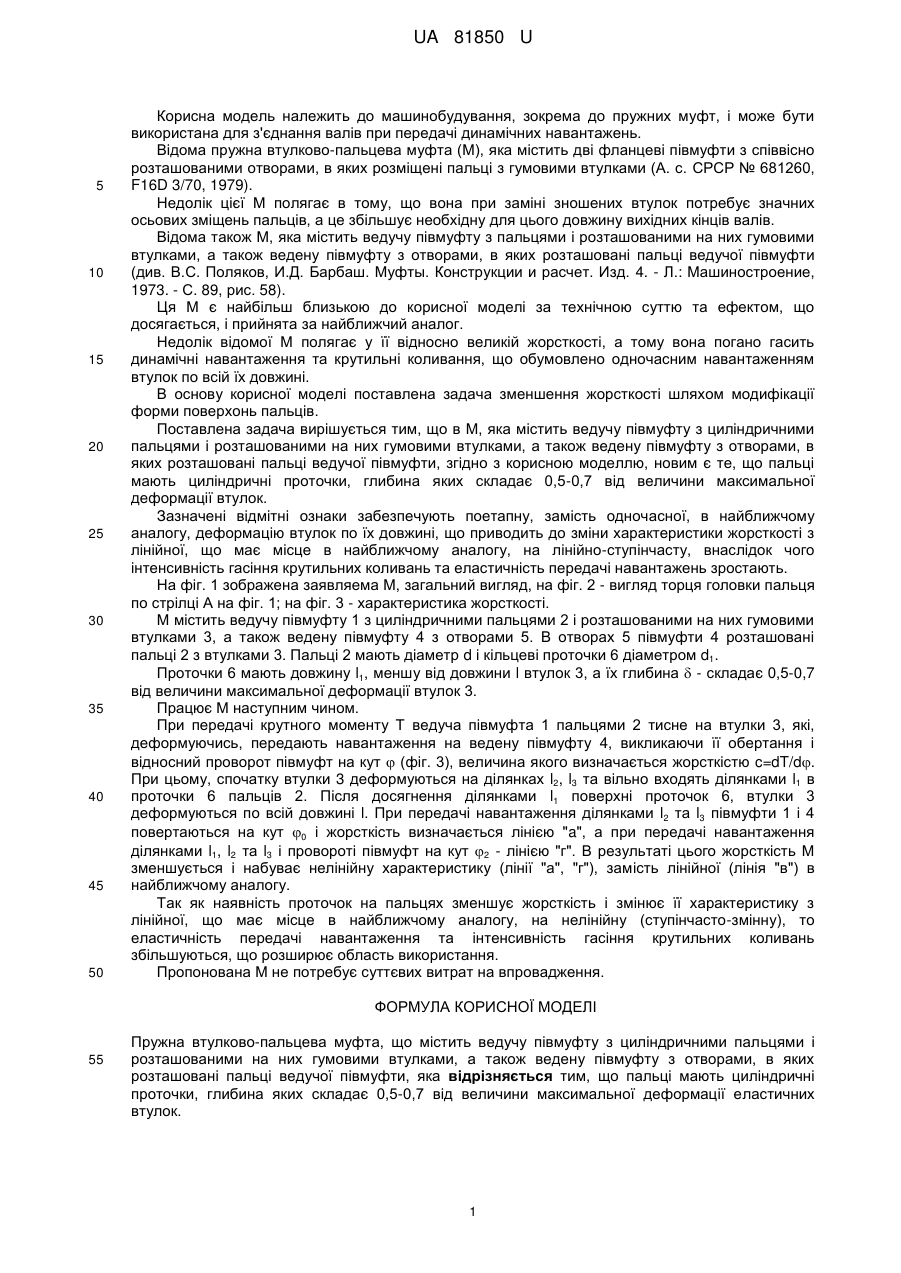

Реферат: UA 81850 U UA 81850 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до машинобудування, зокрема до пружних муфт, і може бути використана для з'єднання валів при передачі динамічних навантажень. Відома пружна втулково-пальцева муфта (М), яка містить дві фланцеві півмуфти з співвісно розташованими отворами, в яких розміщені пальці з гумовими втулками (А. с. СРСР № 681260, F16D 3/70, 1979). Недолік цієї М полягає в тому, що вона при заміні зношених втулок потребує значних осьових зміщень пальців, а це збільшує необхідну для цього довжину вихідних кінців валів. Відома також М, яка містить ведучу півмуфту з пальцями і розташованими на них гумовими втулками, а також ведену півмуфту з отворами, в яких розташовані пальці ведучої півмуфти (див. В.С. Поляков, И.Д. Барбаш. Муфты. Конструкции и расчет. Изд. 4. - Л.: Машиностроение, 1973. - С. 89, рис. 58). Ця М є найбільш близькою до корисної моделі за технічною суттю та ефектом, що досягається, і прийнята за найближчий аналог. Недолік відомої М полягає у її відносно великій жорсткості, а тому вона погано гасить динамічні навантаження та крутильні коливання, що обумовлено одночасним навантаженням втулок по всій їх довжині. В основу корисної моделі поставлена задача зменшення жорсткості шляхом модифікації форми поверхонь пальців. Поставлена задача вирішується тим, що в М, яка містить ведучу півмуфту з циліндричними пальцями і розташованими на них гумовими втулками, а також ведену півмуфту з отворами, в яких розташовані пальці ведучої півмуфти, згідно з корисною моделлю, новим є те, що пальці мають циліндричні проточки, глибина яких складає 0,5-0,7 від величини максимальної деформації втулок. Зазначені відмітні ознаки забезпечують поетапну, замість одночасної, в найближчому аналогу, деформацію втулок по їх довжині, що приводить до зміни характеристики жорсткості з лінійної, що має місце в найближчому аналогу, на лінійно-ступінчасту, внаслідок чого інтенсивність гасіння крутильних коливань та еластичність передачі навантажень зростають. На фіг. 1 зображена заявляема М, загальний вигляд, на фіг. 2 - вигляд торця головки пальця по стрілці А на фіг. 1; на фіг. 3 - характеристика жорсткості. М містить ведучу півмуфту 1 з циліндричними пальцями 2 і розташованими на них гумовими втулками 3, а також ведену півмуфту 4 з отворами 5. В отворах 5 півмуфти 4 розташовані пальці 2 з втулками 3. Пальці 2 мають діаметр d і кільцеві проточки 6 діаметром d1. Проточки 6 мають довжину l1, меншу від довжини l втулок 3, а їх глибина - складає 0,5-0,7 від величини максимальної деформації втулок 3. Працює М наступним чином. При передачі крутного моменту Т ведуча півмуфта 1 пальцями 2 тисне на втулки 3, які, деформуючись, передають навантаження на ведену півмуфту 4, викликаючи її обертання і відносний проворот півмуфт на кут (фіг. 3), величина якого визначається жорсткістю c=dT/d. При цьому, спочатку втулки 3 деформуються на ділянках l2, l3 та вільно входять ділянками l1 в проточки 6 пальців 2. Після досягнення ділянками l1 поверхні проточок 6, втулки 3 деформуються по всій довжині l. При передачі навантаження ділянками l2 та l3 півмуфти 1 і 4 повертаються на кут 0 і жорсткість визначається лінією "a", а при передачі навантаження ділянками l1, l2 та l3 і провороті півмуфт на кут 2 - лінією "г". В результаті цього жорсткість М зменшується і набуває нелінійну характеристику (лінії "а", "г"), замість лінійної (лінія "в") в найближчому аналогу. Так як наявність проточок на пальцях зменшує жорсткість і змінює її характеристику з лінійної, що має місце в найближчому аналогу, на нелінійну (ступінчасто-змінну), то еластичність передачі навантаження та інтенсивність гасіння крутильних коливань збільшуються, що розширює область використання. Пропонована М не потребує суттєвих витрат на впровадження. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пружна втулково-пальцева муфта, що містить ведучу півмуфту з циліндричними пальцями і розташованими на них гумовими втулками, а також ведену півмуфту з отворами, в яких розташовані пальці ведучої півмуфти, яка відрізняється тим, що пальці мають циліндричні проточки, глибина яких складає 0,5-0,7 від величини максимальної деформації еластичних втулок. 1 UA 81850 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Назва патенту англійськоюElastic pin coupling
Автори англійськоюTryvailo Mykhailo Semenovych, Herasymov Heorhii Vsevolodovych, Vytvytskyi Viktor Myronovych
Назва патенту російськоюУпругая втулочно-пальцевая муфта
Автори російськоюТривайло Михаил Семенович, Герасимов Георгий Всеволодович, Витвицкий Виктор Миронович
МПК / Мітки
МПК: F16D 3/70
Мітки: муфта, пружна, втулково-пальцева
