Муфта з еластичною оболонкою

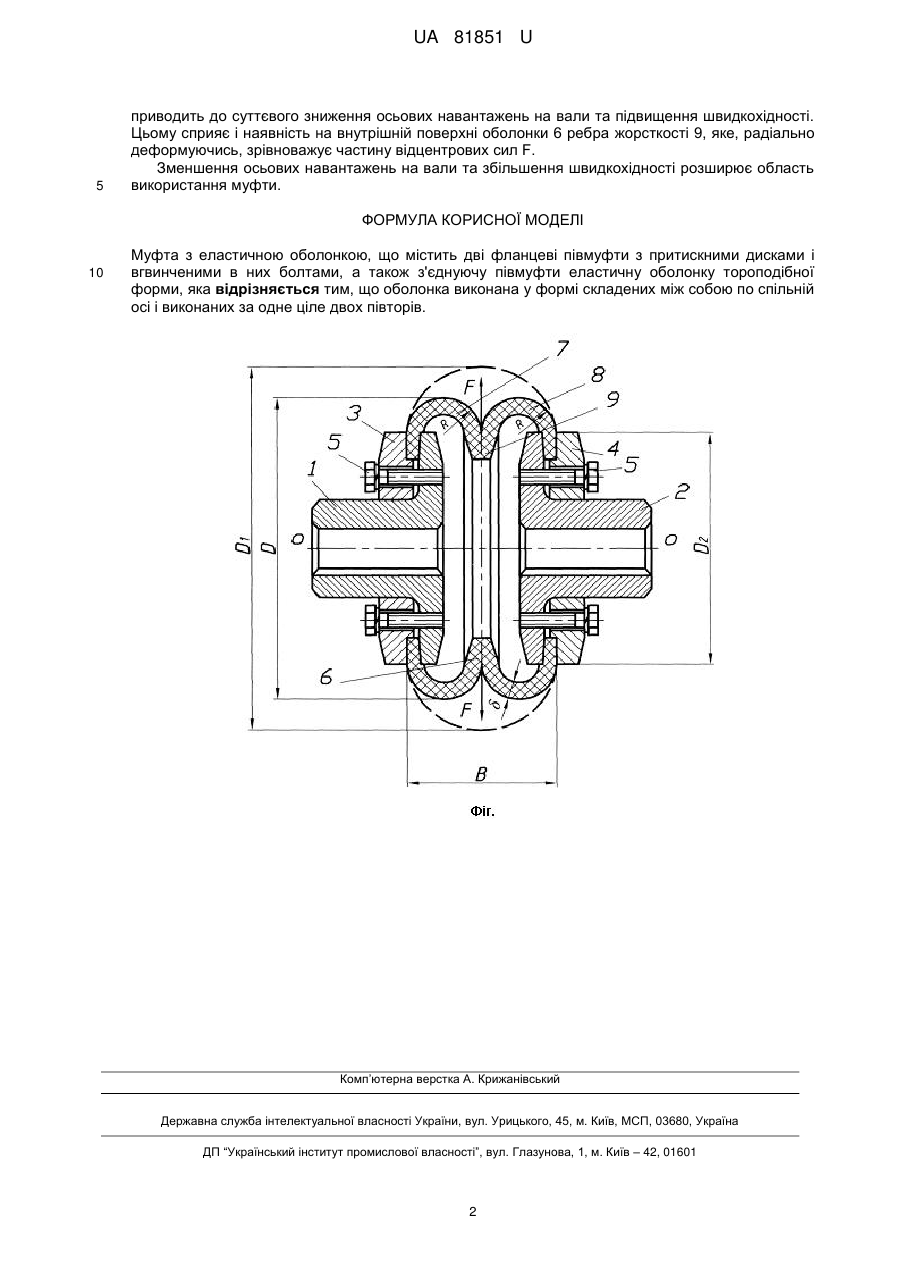

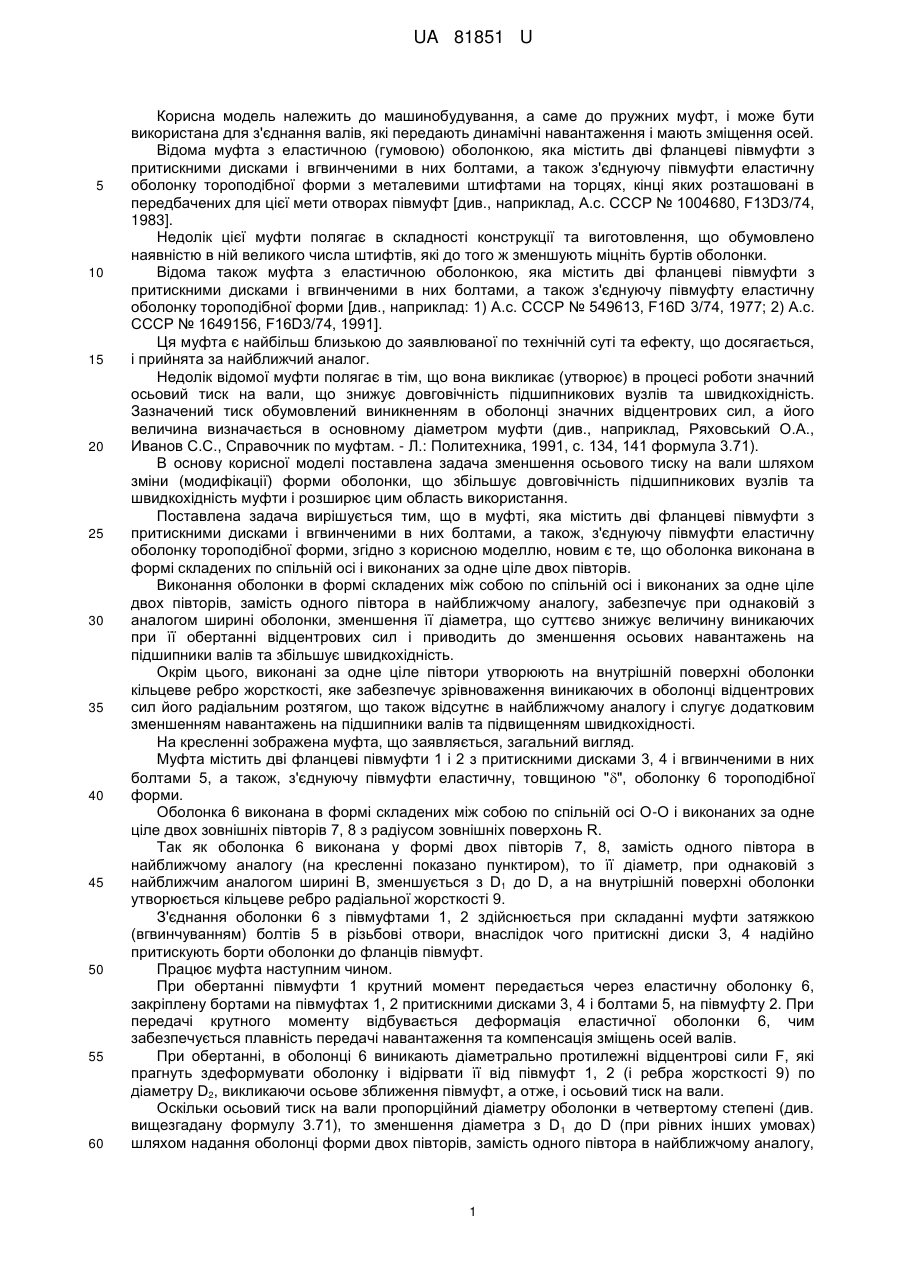

Реферат: UA 81851 U UA 81851 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машинобудування, а саме до пружних муфт, і може бути використана для з'єднання валів, які передають динамічні навантаження і мають зміщення осей. Відома муфта з еластичною (гумовою) оболонкою, яка містить дві фланцеві півмуфти з притискними дисками і вгвинченими в них болтами, а також з'єднуючу півмуфти еластичну оболонку тороподібної форми з металевими штифтами на торцях, кінці яких розташовані в передбачених для цієї мети отворах півмуфт [див., наприклад, А.с. СССР № 1004680, F13D3/74, 1983]. Недолік цієї муфти полягає в складності конструкції та виготовлення, що обумовлено наявністю в ній великого числа штифтів, які до того ж зменшують міцніть буртів оболонки. Відома також муфта з еластичною оболонкою, яка містить дві фланцеві півмуфти з притискними дисками і вгвинченими в них болтами, а також з'єднуючу півмуфту еластичну оболонку тороподібної форми [див., наприклад: 1) А.с. СССР № 549613, F16D 3/74, 1977; 2) А.с. СССР № 1649156, F16D3/74, 1991]. Ця муфта є найбільш близькою до заявлюваної по технічній суті та ефекту, що досягається, і прийнята за найближчий аналог. Недолік відомої муфти полягає в тім, що вона викликає (утворює) в процесі роботи значний осьовий тиск на вали, що знижує довговічність підшипникових вузлів та швидкохідність. Зазначений тиск обумовлений виникненням в оболонці значних відцентрових сил, а його величина визначається в основному діаметром муфти (див., наприклад, Ряховський О.А., Иванов С.С., Справочник по муфтам. - Л.: Политехника, 1991, с. 134, 141 формула 3.71). В основу корисної моделі поставлена задача зменшення осьового тиску на вали шляхом зміни (модифікації) форми оболонки, що збільшує довговічність підшипникових вузлів та швидкохідність муфти і розширює цим область використання. Поставлена задача вирішується тим, що в муфті, яка містить дві фланцеві півмуфти з притискними дисками і вгвинченими в них болтами, а також, з'єднуючу півмуфти еластичну оболонку тороподібної форми, згідно з корисною моделлю, новим є те, що оболонка виконана в формі складених по спільній осі і виконаних за одне ціле двох півторів. Виконання оболонки в формі складених між собою по спільній осі і виконаних за одне ціле двох півторів, замість одного півтора в найближчому аналогу, забезпечує при однаковій з аналогом ширині оболонки, зменшення її діаметра, що суттєво знижує величину виникаючих при її обертанні відцентрових сил і приводить до зменшення осьових навантажень на підшипники валів та збільшує швидкохідність. Окрім цього, виконані за одне ціле півтори утворюють на внутрішній поверхні оболонки кільцеве ребро жорсткості, яке забезпечує зрівноваження виникаючих в оболонці відцентрових сил його радіальним розтягом, що також відсутнє в найближчому аналогу і слугує додатковим зменшенням навантажень на підшипники валів та підвищенням швидкохідності. На кресленні зображена муфта, що заявляється, загальний вигляд. Муфта містить дві фланцеві півмуфти 1 і 2 з притискними дисками 3, 4 і вгвинченими в них болтами 5, а також, з'єднуючу півмуфти еластичну, товщиною "", оболонку 6 тороподібної форми. Оболонка 6 виконана в формі складених між собою по спільній осі О-О і виконаних за одне ціле двох зовнішніх півторів 7, 8 з радіусом зовнішніх поверхонь R. Так як оболонка 6 виконана у формі двох півторів 7, 8, замість одного півтора в найближчому аналогу (на кресленні показано пунктиром), то її діаметр, при однаковій з найближчим аналогом ширині В, зменшується з D1 до D, а на внутрішній поверхні оболонки утворюється кільцеве ребро радіальної жорсткості 9. З'єднання оболонки 6 з півмуфтами 1, 2 здійснюється при складанні муфти затяжкою (вгвинчуванням) болтів 5 в різьбові отвори, внаслідок чого притискні диски 3, 4 надійно притискують борти оболонки до фланців півмуфт. Працює муфта наступним чином. При обертанні півмуфти 1 крутний момент передається через еластичну оболонку 6, закріплену бортами на півмуфтах 1, 2 притискними дисками 3, 4 і болтами 5, на півмуфту 2. При передачі крутного моменту відбувається деформація еластичної оболонки 6, чим забезпечується плавність передачі навантаження та компенсація зміщень осей валів. При обертанні, в оболонці 6 виникають діаметрально протилежні відцентрові сили F, які прагнуть здеформувати оболонку і відірвати її від півмуфт 1, 2 (і ребра жорсткості 9) по діаметру D2, викликаючи осьове зближення півмуфт, а отже, і осьовий тиск на вали. Оскільки осьовий тиск на вали пропорційний діаметру оболонки в четвертому степені (див. вищезгадану формулу 3.71), то зменшення діаметра з D 1 до D (при рівних інших умовах) шляхом надання оболонці форми двох півторів, замість одного півтора в найближчому аналогу, 1 UA 81851 U 5 приводить до суттєвого зниження осьових навантажень на вали та підвищення швидкохідності. Цьому сприяє і наявність на внутрішній поверхні оболонки 6 ребра жорсткості 9, яке, радіально деформуючись, зрівноважує частину відцентрових сил F. Зменшення осьових навантажень на вали та збільшення швидкохідності розширює область використання муфти. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Муфта з еластичною оболонкою, що містить дві фланцеві півмуфти з притискними дисками і вгвинченими в них болтами, а також з'єднуючу півмуфти еластичну оболонку тороподібної форми, яка відрізняється тим, що оболонка виконана у формі складених між собою по спільній осі і виконаних за одне ціле двох півторів. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
