Пристрій для транспортування і очистки коренебульбоплодів

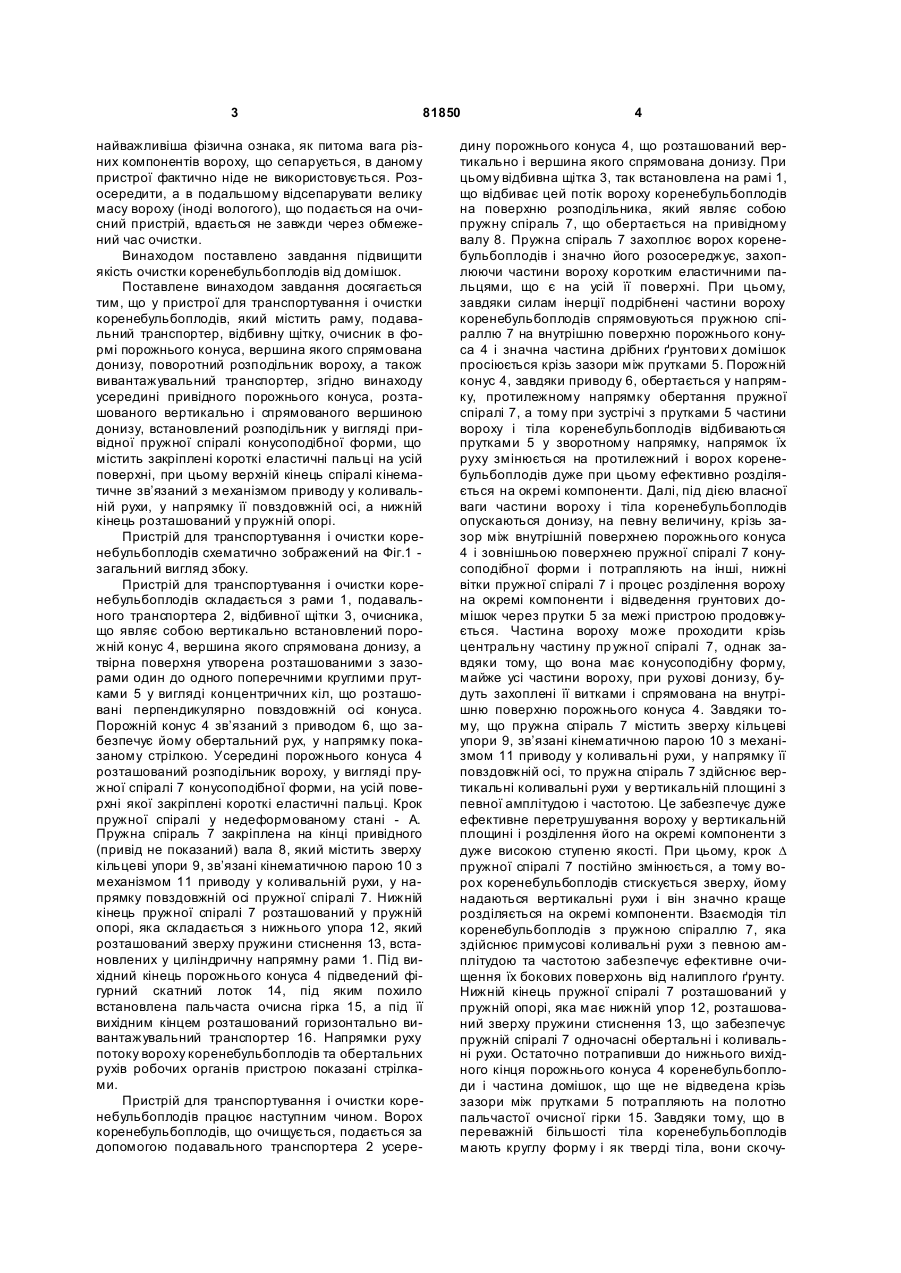

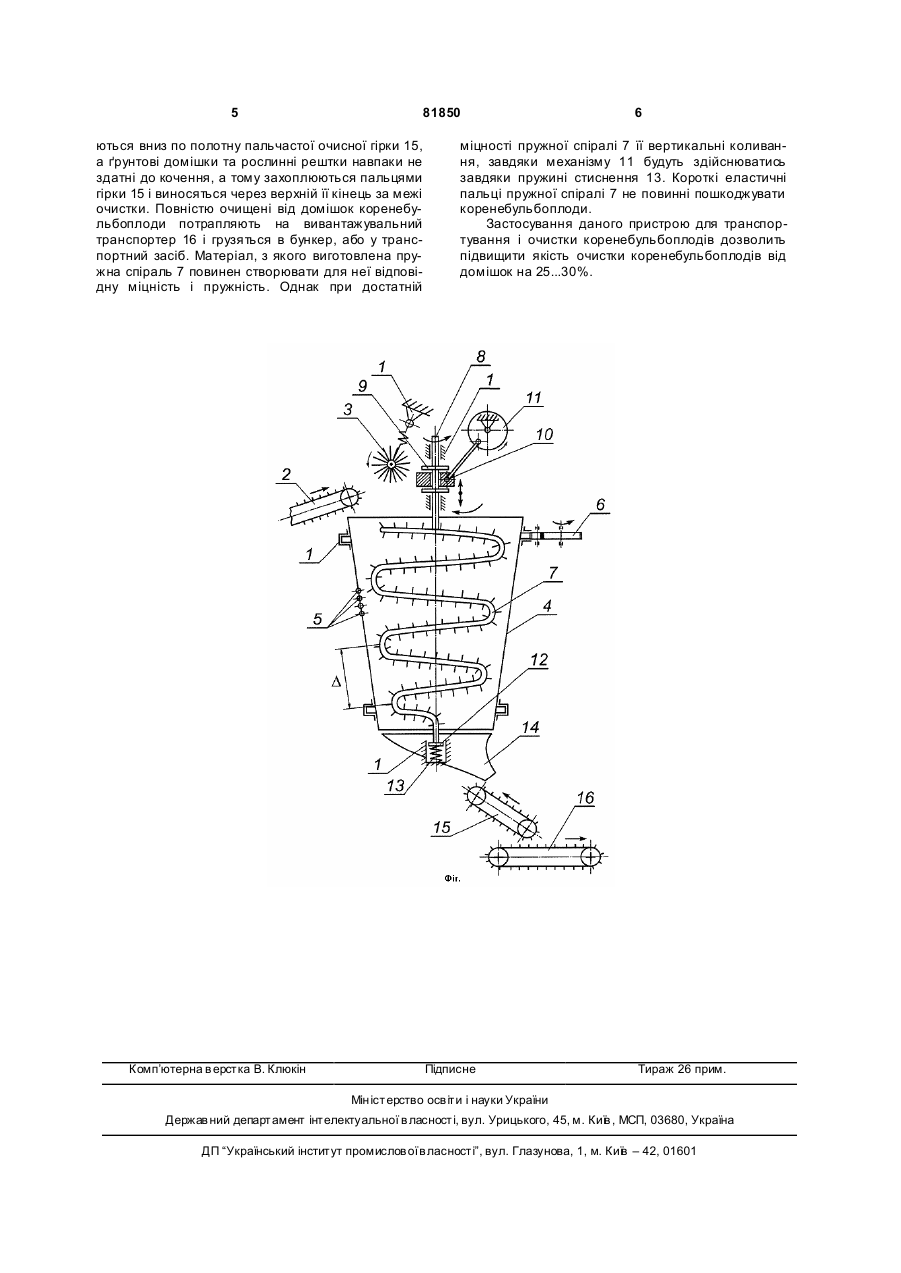

Пристрій для транспортування і очистки коренебульбоплодів, що складається з рами, подавального транспортера, відбивної щітки, очисника у формі порожнистого конуса, поворотного розподільника вороху, а також вивантажувального транспортера, який відрізняється тим, що усередині привідного порожнистого конуса, розташованого вертикально і спрямованого вершиною донизу, встановлений розподільник у вигляді привідної пружної спіралі конусоподібної форми, що містить закріплені короткі еластичні пальці на усій поверхні, при цьому вер хній кінець спіралі кінематично зв’язаний з механізмом приводу у коливальний рух, у напрямку її повздовжньої осі, а нижній кінець розташований у пружній опорі. (19) (21) a200605253 (22) 15.05.2006 (24) 11.02.2008 (72) БУЛГАКОВ ВОЛОДИ МИР МИХАЙЛОВИЧ, U A (73) НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ, UA (56) UA 200507787, A01D33/08, 05.08.205 SU 1752240, A01D17/04, 27/04, 07.08.1992 SU 276577, A01D33/08, 04.11.1970 SU 873939, A01D33/08, 25.10.1981 SU 961592, A01D33/08, 30.09.1982 SU 1780626, A01D33/08, 15.12.1992 SU 1628904, A01D33/08, 23.02.1991 SU 1736368, A01D33/08, 30.05.1992 US 4416334, A01D17/06, 17/08, 22.11.1983 EP 0525441, A01D33/08, 03.02.1993 3 81850 найважливіша фізична ознака, як питома вага різних компонентів вороху, що сепарується, в даному пристрої фактично ніде не використовується. Розосередити, а в подальшому відсепарувати велику масу вороху (іноді вологого), що подається на очисний пристрій, вдається не завжди через обмежений час очистки. Винаходом поставлено завдання підвищити якість очистки коренебульбоплодів від домішок. Поставлене винаходом завдання досягається тим, що у пристрої для транспортування і очистки коренебульбоплодів, який містить раму, подавальний транспортер, відбивну щітку, очисник в формі порожнього конуса, вершина якого спрямована донизу, поворотний розподільник вороху, а також вивантажувальний транспортер, згідно винаходу усередині привідного порожнього конуса, розташованого вертикально і спрямованого вершиною донизу, встановлений розподільник у вигляді привідної пружної спіралі конусоподібної форми, що містить закріплені короткі еластичні пальці на усій поверхні, при цьому верхній кінець спіралі кінематичне зв’язаний з механізмом приводу у коливальній рухи, у напрямку її повздовжній осі, а нижній кінець розташований у пружній опорі. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на Фіг.1 загальний вигляд збоку. Пристрій для транспортування і очистки коренебульбоплодів складається з рами 1, подавального транспортера 2, відбивної щітки 3, очисника, що являє собою вертикально встановлений порожній конус 4, вершина якого спрямована донизу, а твірна поверхня утворена розташованими з зазорами один до одного поперечними круглими прутками 5 у вигляді концентричних кіл, що розташовані перпендикулярно повздовжній осі конуса. Порожній конус 4 зв’язаний з приводом 6, що забезпечує йому обертальний рух, у напрямку показаному стрілкою. Усередині порожнього конуса 4 розташований розподільник вороху, у вигляді пружної спіралі 7 конусоподібної форми, на усій поверхні якої закріплені короткі еластичні пальці. Крок пружної спіралі у недеформованому стані - А. Пружна спіраль 7 закріплена на кінці привідного (привід не показаний) вала 8, який містить зверху кільцеві упори 9, зв’язані кінематичною парою 10 з механізмом 11 приводу у коливальній рухи, у напрямку повздовжній осі пружної спіралі 7. Нижній кінець пружної спіралі 7 розташований у пружній опорі, яка складається з нижнього упора 12, який розташований зверху пружини стиснення 13, встановлених у циліндричну напрямну рами 1. Під вихідний кінець порожнього конуса 4 підведений фігурний скатний лоток 14, під яким похило встановлена пальчаста очисна гірка 15, а під її вихідним кінцем розташований горизонтально вивантажувальний транспортер 16. Напрямки руху потоку вороху коренебульбоплодів та обертальних рухів робочих органів пристрою показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подавального транспортера 2 усере 4 дину порожнього конуса 4, що розташований вертикально і вершина якого спрямована донизу. При цьому відбивна щітка 3, так встановлена на рамі 1, що відбиває цей потік вороху коренебульбоплодів на поверхню розподільника, який являє собою пружну спіраль 7, що обертається на привідному валу 8. Пружна спіраль 7 захоплює ворох коренебульбоплодів і значно його розосереджує, захоплюючи частини вороху коротким еластичними пальцями, що є на усій її поверхні. При цьому, завдяки силам інерції подрібнені частини вороху коренебульбоплодів спрямовуються пружною спіраллю 7 на внутрішню поверхню порожнього конуса 4 і значна частина дрібних ґрунтови х домішок просіюється крізь зазори між прутками 5. Порожній конус 4, завдяки приводу 6, обертається у напрямку, протилежному напрямку обертання пружної спіралі 7, а тому при зустрічі з прутками 5 частини вороху і тіла коренебульбоплодів відбиваються прутками 5 у зворотному напрямку, напрямок їх руху змінюється на протилежний і ворох коренебульбоплодів дуже при цьому ефективно розділяється на окремі компоненти. Далі, під дією власної ваги частини вороху і тіла коренебульбоплодів опускаються донизу, на певну величину, крізь зазор між внутрішній поверхнею порожнього конуса 4 і зовнішньою поверхнею пружної спіралі 7 конусоподібної форми і потрапляють на інші, нижні вітки пружної спіралі 7 і процес розділення вороху на окремі компоненти і відведення грунтових домішок через прутки 5 за межі пристрою продовжується. Частина вороху може проходити крізь центральну частину пр ужної спіралі 7, однак завдяки тому, що вона має конусоподібну форму, майже усі частини вороху, при рухові донизу, будуть захоплені її витками і спрямована на внутрішню поверхню порожнього конуса 4. Завдяки тому, що пружна спіраль 7 містить зверху кільцеві упори 9, зв’язані кінематичною парою 10 з механізмом 11 приводу у коливальні рухи, у напрямку її повздовжній осі, то пружна спіраль 7 здійснює вертикальні коливальні рухи у вертикальній площині з певної амплітудою і частотою. Це забезпечує дуже ефективне перетрушування вороху у вертикальній площині і розділення його на окремі компоненти з дуже високою ступеню якості. При цьому, крок D пружної спіралі 7 постійно змінюється, а тому ворох коренебульбоплодів стискується зверху, йому надаються вертикальні рухи і він значно краще розділяється на окремі компоненти. Взаємодія тіл коренебульбоплодів з пружною спіраллю 7, яка здійснює примусові коливальні рухи з певною амплітудою та частотою забезпечує ефективне очищення їх бокових поверхонь від налиплого ґрунту. Нижній кінець пружної спіралі 7 розташований у пружній опорі, яка має нижній упор 12, розташований зверху пружини стиснення 13, що забезпечує пружній спіралі 7 одночасні обертальні і коливальні рухи. Остаточно потрапивши до нижнього вихідного кінця порожнього конуса 4 коренебульбоплоди і частина домішок, що ще не відведена крізь зазори між прутками 5 потрапляють на полотно пальчастої очисної гірки 15. Завдяки тому, що в переважній більшості тіла коренебульбоплодів мають круглу форму і як тверді тіла, вони скочу 5 81850 ються вниз по полотну пальчастої очисної гірки 15, а ґрунтові домішки та рослинні рештки навпаки не здатні до кочення, а тому захоплюються пальцями гірки 15 і виносяться через верхній її кінець за межі очистки. Повністю очищені від домішок коренебульбоплоди потрапляють на вивантажувальний транспортер 16 і грузяться в бункер, або у транспортний засіб. Матеріал, з якого виготовлена пружна спіраль 7 повинен створювати для неї відповідну міцність і пружність. Однак при достатній Комп’ютерна в ерстка В. Клюкін 6 міцності пружної спіралі 7 її вертикальні коливання, завдяки механізму 11 будуть здійснюватись завдяки пружині стиснення 13. Короткі еластичні пальці пружної спіралі 7 не повинні пошкоджувати коренебульбоплоди. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 25...30%. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
