Пушка для забивання льотки доменної печі

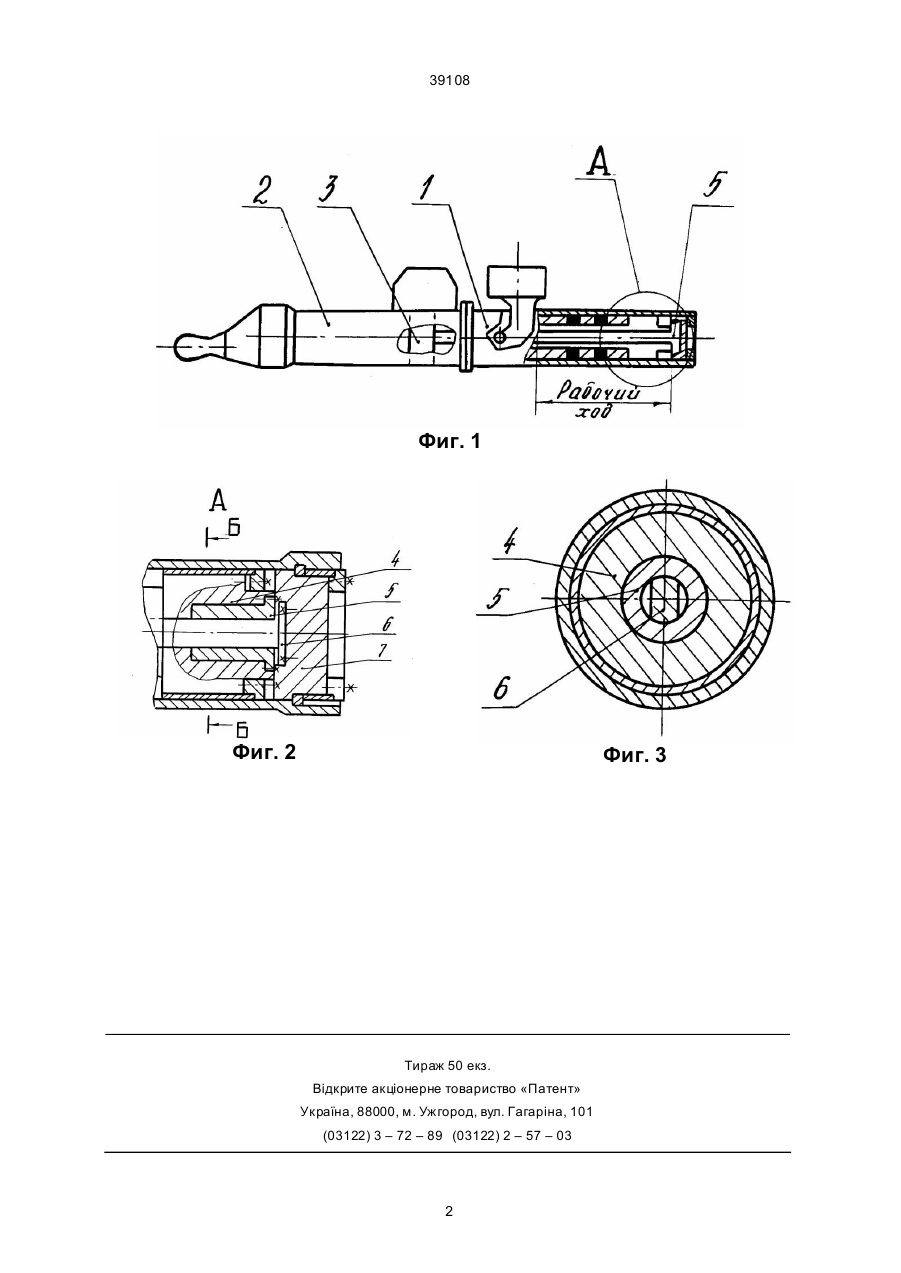

Пушка для забивки летки доменной печи, содержащая корпус, рабочий цилиндр с поршнем, отличающаяся тем, что в корпусе гидроцилиндра жестко закреплена продольная направляющая, а шток гидроцилиндра выполнен полым на длину рабочего хода поршня и снабжен втулкой с пазом, установленной с возможностью перемещения вдоль неподвижной направляющей. Ю (13) 39108 (11) UA за счет непосредственного расположения продольной направляющей в полом штоке гидроцилиндра. Сущность предлагаемого изобретения поясняется чертежами, где на фиг. 1 схематично показана предлагаемая гидропушка, на фиг. 2 - вид А на фиг. 1, на фиг, 3 - разрез по Б-Б на фиг. 2. Гидропушка состоит из гидроцилиндра, рабочего ци линдра 2, в котором перемещается поршень, выталкивающий легочную массу, шток 4 гидроцилиндра выполнен полым на длину рабочего хода поршня, в котором имеется втулка 5 с продольным пазом, которая перемещается по продольной направляющей 6, закрепленной к задней крышке 7 гидроцилиндра 1. При забивке чугун ной летки в рабочем цилиндре 2 перемещается поршень 3, насаженный на шток 4 гидроцилиндра 1, при этом втулка 5 скользит вдоль продольной направляющей 6 в масляной ванне, сокращая потери на трении. Направляющая 6 одним концом закреплена на задней крышке 7 гидроцилиндра 1, а второй конец находится в штоке 4. Поскольку один конец направляющей 6 зафиксирован от проворота в задней крышке 7, втулка 5 зафиксирована в штоке 4, то поршень 3, перемещаясь в рабочем цилиндре 2, не проворачивается. Предлагаемое изобретение позволит создать гидропушку с надежным противоскручивающим устройством, простым в изготовлении, и снижает ремонтные расходы и простои, связанные с его обслуживанием. (19) Изобретение относится к металлур гической промышленности, в частности к гидропушкам для забивки чугун ной летки доменной печи. Наиболее близким к описываемому изобретению по технической сущности и достигнутому результату является электропушка для забивки летки доменной печи [1], имеющая корпус, рабочий цилиндр, поршень со штоком-винтом и привод, снабжена траверсой с цапфами, на которые одеты ролики, а шток-винт жестко уста новлен в траверсе, причем в корпусе пушки выполнены продольные направляющие, в которых расположены ролики. Недостаток известной электропушки заключается в сложной конструкции механизма, то есть наличие траверсы с цапфа ми, на которые одеты ролики, перемещающие ся в продольных направляющих. В основу изобретения поставлена задача создания надежного противоскручивающего устройства, неснижающего срока службы поршня и рабочего цилиндра. Решение задачи достигается тем, что корпус гидроцилиндра снабжен продольной направляющей, закрепленной одним концом на задней крышке, а второй находится в штоке, который выполнен полым на длине, равной рабочему ходу поршня, и содержит втулку с пазом, перемещающуюся по направляющей, и тем самым предотвращается проворачивание. Таким образом, в сравнении с прототипом предлагаемое решение задачи осуществляется C2 ______________________________ 39108 Фиг. 1 Фиг. 2 Фиг. 3 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 2 39108 3
