Змішувач

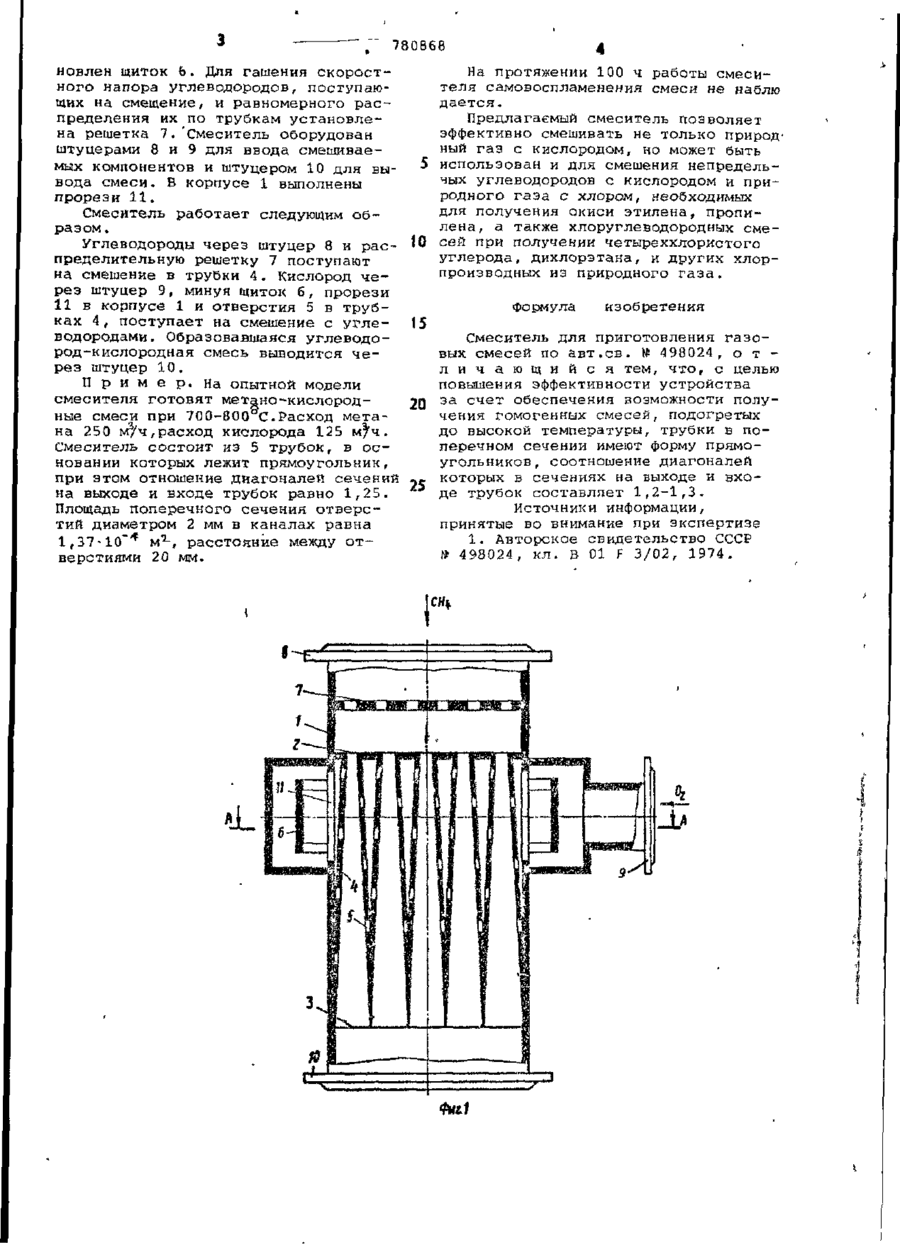

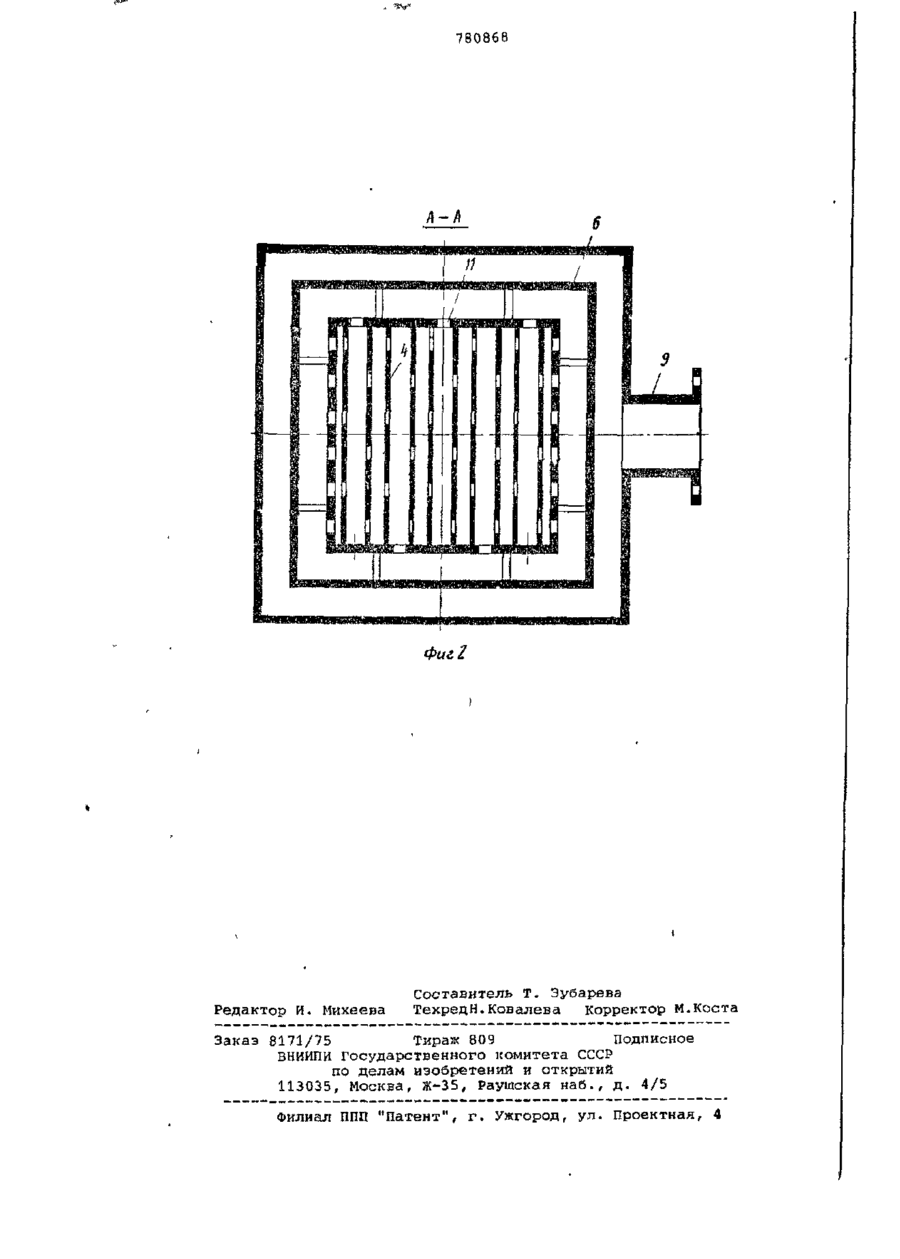

Союз Советских Социалистических Республик (61) Дополнительное к авт.свид-ву № 4 980 24 (22)3аявлено 19.04.79(21) 2756899/23-26 В 01 F 5/06 с присоединением заявки № Государственный комитет СССР по делам изобретений н открытий . Кл. (23) Приоритет Опубликовано 211180 Бюллетень № 43 Дата опубликования описания (72) Авторы изобретения 23J. 1,80 . (53)УДК 66.02i.073 (088.8) И. М. Романкж, Г. П. Чурик, О, Я Гузечак и Р. П. Петруняк (71) Заявитель (54) СМЕСИТЕЛЬ I Изобретение относится к технике смешения газовых компонентов и может быть использовано в нефтехимической и химической промышленности. По основному авт.св, № 498024 известен смеситель трубчатого типа для приготовления газовых смесей, содержащий корпус, входные и выходные штуцеры, распределительные решетки, в которых параллельно установлены трубки с отверстиями для прохода смеси. Отношение средней площади поперечного сечения трубок к площади поперечного сечения отверстий в них составляет 3,6-5,0, а отношение шага от15 верстий к их диаметру равно 10-20. Отношение площади сечения трубок на входе смеси к площади сечения трубок на выходе ее составляет 0,7-0,8. Для устранения застойных зон в кор-М) пусе дополнительно установлена решетка , площадь сечения отверстий которой составляет 2-3% от средней площади сечения трубок. В смесителе можно готовить углеводород-кислородные 25 смеси при 600-700°С [1] . Однако в смесителе при любом размещении трубок в нижней решетке имеются зоны, через которые не проходит углеводород-кислородная смесь, Й ДТ^Я 30 продугки этих застойных зон установлена камера инертного газа. Подача инертного газа приводит к разбавлению углеводород-кислородной смеси, что сказывается на выходе целевых продуктов и их выделении из реакционных газов. Без камеры инертного газа в смесителе возникают самовоспламенения смеси, вызываемые застойными зонами. Цель изобретения - повышение эффективности устройства за счет обеспечения возможности получения гомогенных смесей, подогретых до высокой темпе ра туры. Поставленная цель достигается тем, что трубки в поперечном сечении имеют форму прямоугольников, соотношение диагоналей которых в сечениях на выходе и входе трубок составляет 1,21,3. На фиг.1 изображен смеситель, продольный разрез; на фиг.2 - разрез А.-А на фиг.1. В корпусе 1 смесителя расположены верхняя 2 и нижняя 3 решетки,в которых вмонтированы трубки 4 выполненные с отверстиями 5 диаметром 2-Змм.Для гашения скоростного напора окислителя и распределения его по трубкам уста 780866 новлен щиток Ь. Для гашения скоростного напора углеводородов, поступающих на смещение, и равномерного распределения их по трубкам установлена решетка 7.'Смеситель оборудован штуцерами 8 и 9 для ввода смешиваемых компонентов и штуцером 10 для вывода смеси. В корпусе 1 выполнены прорези 11. Смеситель работает следующим образом. Углеводороды через штуцер 8 и распределительную решетку 7 поступают на смешение в трубки 4. Кислород через штуцер 9, минуя щиток 6, прорези 11 в корпусе 1 и отверстия 5 в трубках 4, поступает на смешение с углеводородами . Образовавшаяся углеводород-кислородная смесь выводится через штуцер 10. П р и м е р. На опытной модели смесителя готовят метано-кислородные смеси при 700-800°С.Расход метана 250 м^ч,расход кислорода 125 м^ч. Смеситель состоит из 5 трубок, в основании которых лежит прямоугольник, при этом отношение диагоналей сечений на выходе и входе трубок равно 1,25. Площадь поперечного сечения отверстий диаметром 2 мм в каналах равна 1,37-10'* м1-, расстояние между отверстиями 20 мм. 10 15 20 25 На протяжении 100 ч работы смесителя самовоспламенения смеси не наблю дается. Предлагаемый смеситель позволяет эффективно смешивать не только природный газ с кислородом, но может быть использован и для смешения непредельных углеводородов с кислородом и природного газа с хлором, необходимых для получения окиси этилена, пропилена, а также хлоруглеводородных смесей при получении четыреххлористого углерода, дихлорэтана, и других хлорпроизводных из природного газа. Формула изобретения Смеситель для приготовления газовых смесей по авт.св. № 498024, о т л и ч а ю щ и й с я тем, что, с целью повышения эффективности устройства за счет обеспечения возможности получения гомогенных смесей, подогретых до высокой температуры, трубки в поперечном сечении имеют форму прямоугольников , соотношение диагоналей которых в сечениях на выходе и входе трубок составляет 1, 2-1,3. Источники информации, принятые во внимание при экспертизе 1. Авторское свидетельство СССР № 498024, кл. В 01 F 3/02, 1974. 780868 л-л Фиг I Редактор И. Михеева Составитель Т. Зубарева ТехредН.Ковалева Корректор М.Коста Заказ 8171/75 Тираж 809 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб. , д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. проектная, 4
