Термохромний матеріал

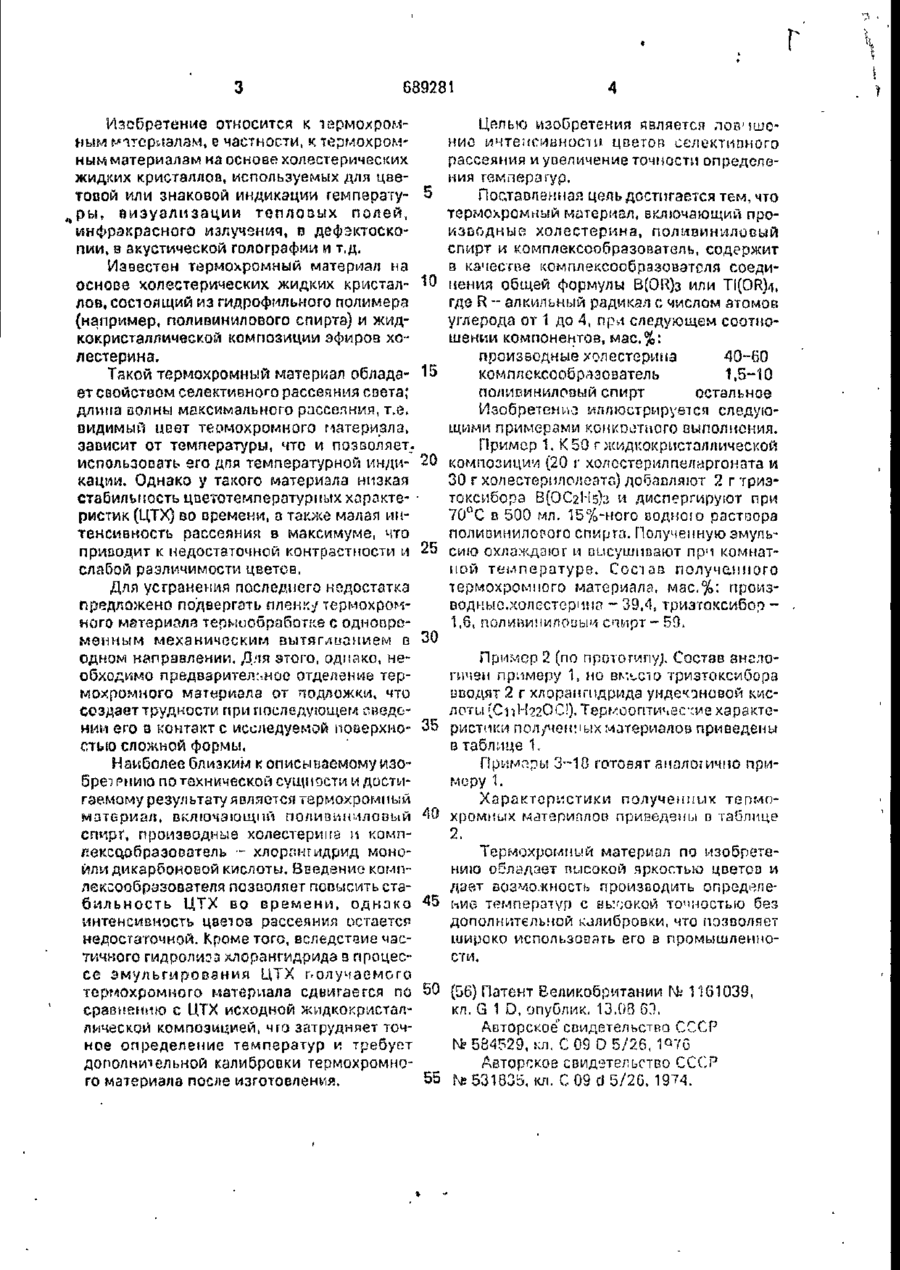

союз советских СОЦИЛЛИСТКПЕСКНХ РЕСПУБЛИК ; ГОСУДАРСТВЕННО* ПАТЕНТНОЕ ВІДОМСТВО СССР (ГОСПАГЕНТ СССР) (21)2636732/05 (22)2706.78 15.1293 Бюа№ 45-46 (72) Шевмук Cfl; Тищенко ВТ; Фетисова ММ 689281 Изобретение относится к термохромным материалам, Б частности, ктермохромным материалам на основе холестерических жидких кристаллов, используемых для цветовой или знаковой индикации температу- 5 ры, визуализации тепловых полей, инфракрасного излучения, в дефэктоскопии, в акустической голографии и т.д. Известен термохромный материал на основа холестерических жидких кристал- 40 лов, состоящий из гидрофильного полимера (например, поливинилового спирта) и жидкокристаллической композиции эфиров холестерина. Такой термохромный материал облада- 15 ет свойством селективного рассеяния света; длина волны максимального рассеяния, т.е. видимый цвет термохромного материала, зависит от температуры, что и позволяет. использовать его дня температурной инди- 20 кации. Однако у такого материала низкая стабильность цпетотемпературных характеристик (ЦТХ) во времени, а также малая интенсивность рассеяния в максимуме, что приводит к недостаточной контрастности и 25 слабой различимости цветов. Для устранения последнего недостатка предложено подвергать пленку термохромного материала термообработке с одновременным механическим вытямианием в 30 одном направлении. Для этого, однако, необходимо предварительное отделение термохромного материала от подложки, что создает трудности при последующем зведений его з контакт с исследуемой поверхно- 35 стью сложной формы. Наиболее близким к описываемому изобрЄ7 РІМЮ по технической сущности и достигаемому результату является термохромный материал, включающий поливиниловый 40 спирт, производные холестерина и комплекссюбразовотель - хлоронгидрид мономлидикарбоновой кислоты. Введение1 комплексообразователя позволяет повысить стабильность ЦТХ во времени, однако 45 интенсивность цветов рассеяния остается недостаточной. Кроме того, вследствие частичного гидролиза хлорангидридэ в процессе эмульгирования ЦТХ г-олучаемого термохромного материала сдвигается по 50 сравнению с ЦТХ исходной жидкокристаллической композицией, чго затрудняет точное определение температур v, требует дополнительной калибровки термохромного материала после изготовления. 55 Целью изобретения является лоамшенио интенсивности цветов селективного рассеяния и увеличение точности определения гемлерагур, Поставленная цель достигается тем, что термохромный материал, включающий производные холестерина, поливиниловый спирт и комплексообразователь, содержит в качестве комплексообраэоватсля соединения общей формулы B(0R)3 или T!(OR)
