Дробарка шнекова горизонтальна

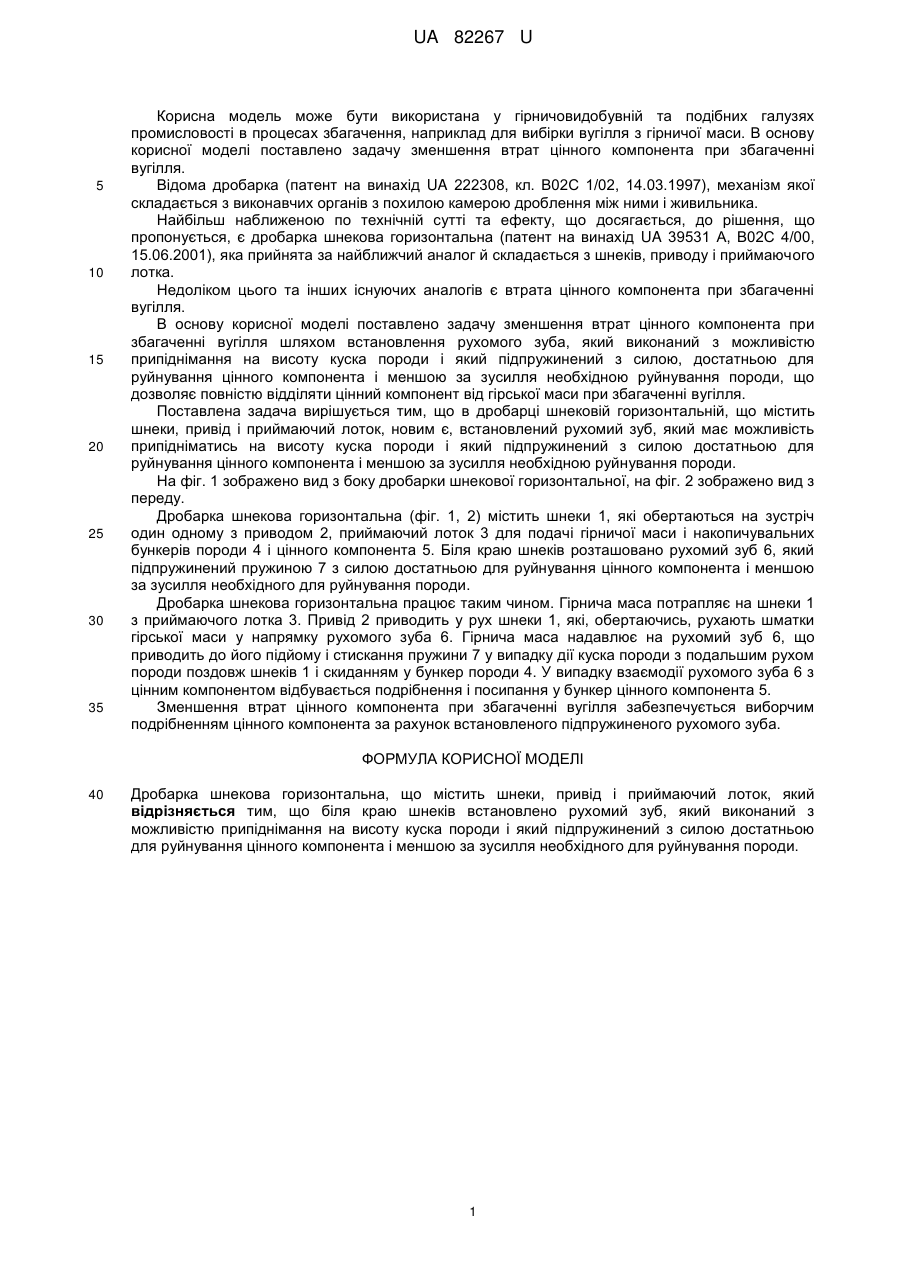

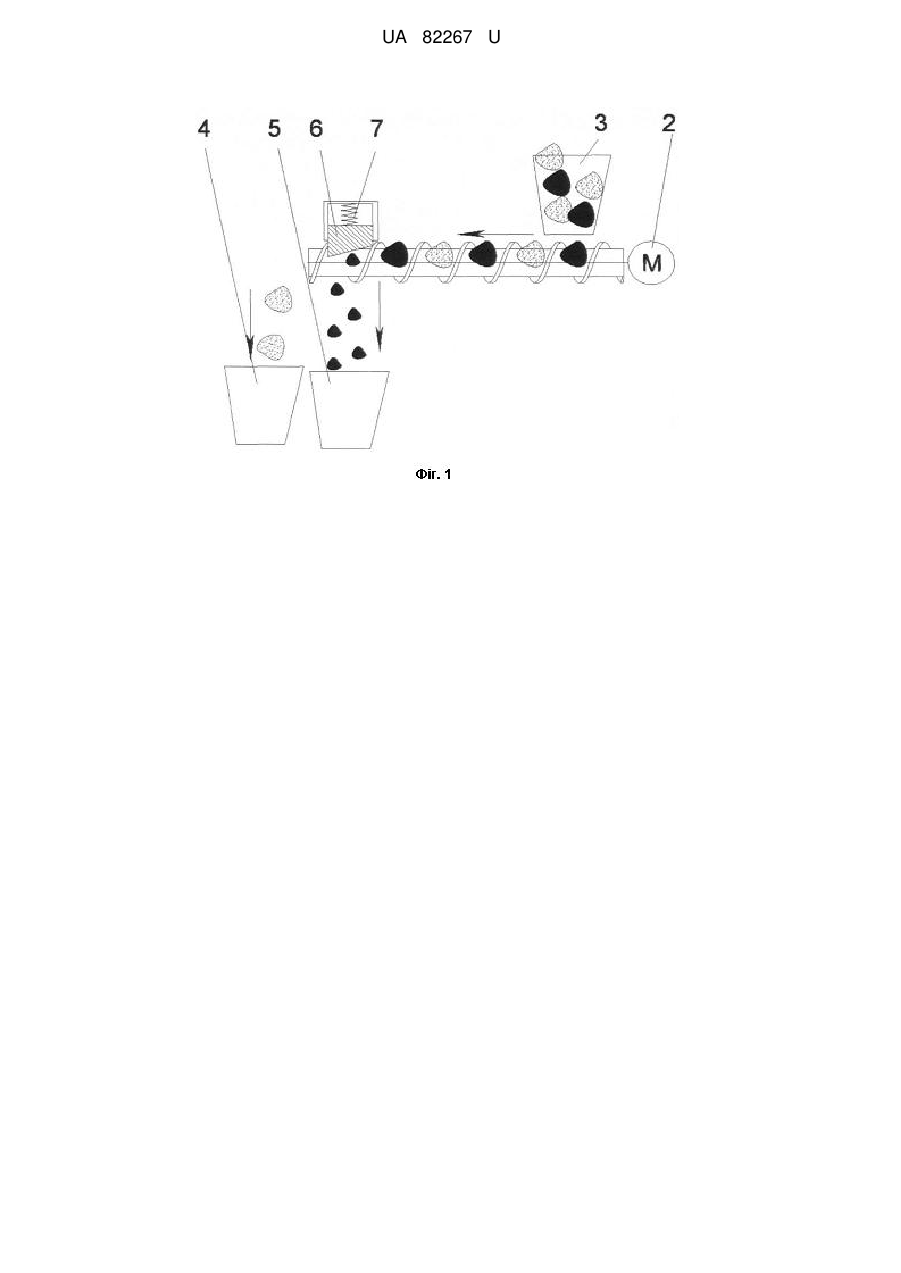

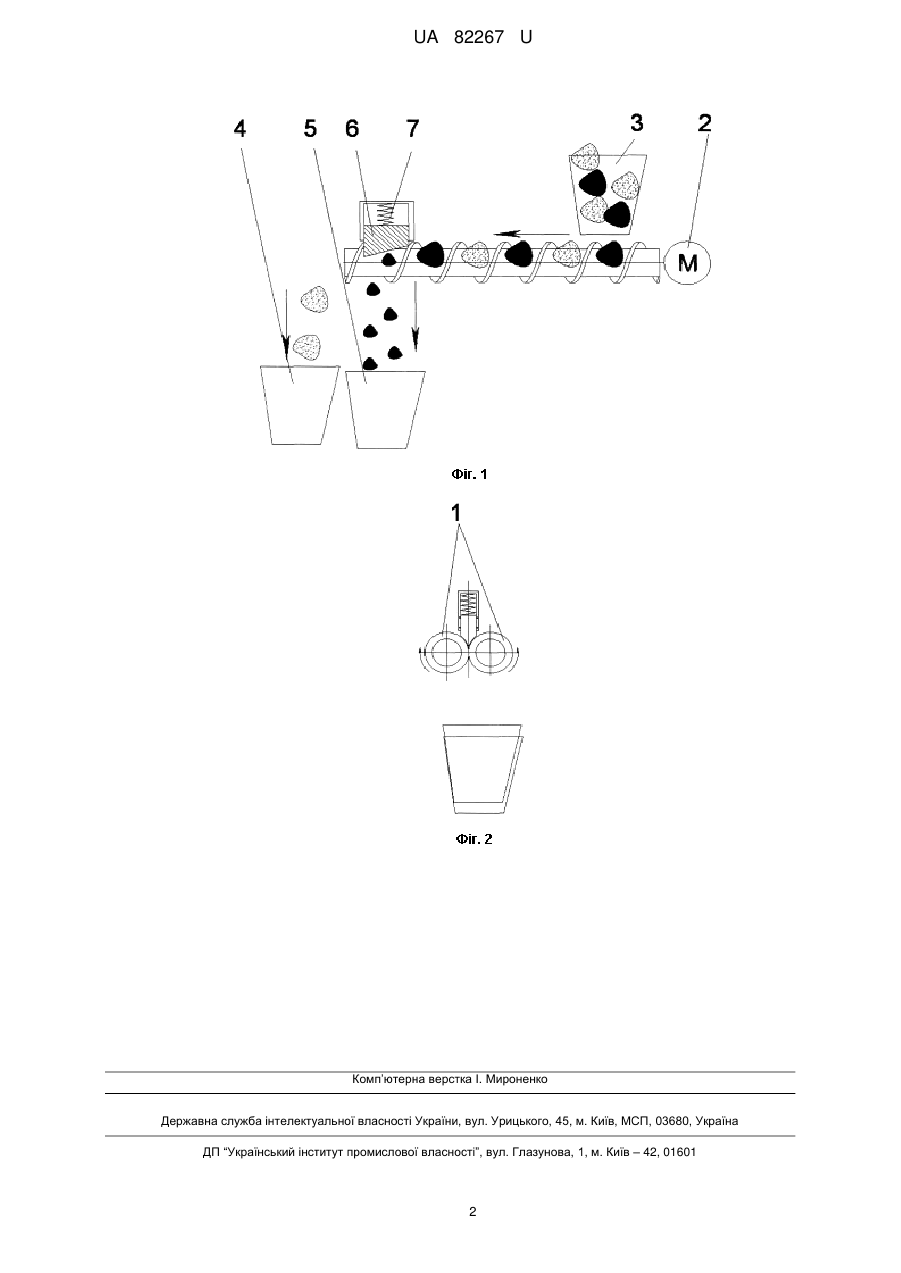

Реферат: Дробарка шнекова горизонтальна містить шнеки, привід і приймаючий лоток. Біля краю шнеків встановлено рухомий зуб, який виконаний з можливістю припіднімання на висоту куска породи і який підпружинений з силою достатньою для руйнування цінного компонента і меншою за зусилля необхідного для руйнування породи. UA 82267 U (12) UA 82267 U UA 82267 U 5 10 15 20 25 30 35 Корисна модель може бути використана у гірничовидобувній та подібних галузях промисловості в процесах збагачення, наприклад для вибірки вугілля з гірничої маси. В основу корисної моделі поставлено задачу зменшення втрат цінного компонента при збагаченні вугілля. Відома дробарка (патент на винахід UA 222308, кл. В02С 1/02, 14.03.1997), механізм якої складається з виконавчих органів з похилою камерою дроблення між ними і живильника. Найбільш наближеною по технічній сутті та ефекту, що досягається, до рішення, що пропонується, є дробарка шнекова горизонтальна (патент на винахід UA 39531 А, В02С 4/00, 15.06.2001), яка прийнята за найближчий аналог й складається з шнеків, приводу і приймаючого лотка. Недоліком цього та інших існуючих аналогів є втрата цінного компонента при збагаченні вугілля. В основу корисної моделі поставлено задачу зменшення втрат цінного компонента при збагаченні вугілля шляхом встановлення рухомого зуба, який виконаний з можливістю припіднімання на висоту куска породи і який підпружинений з силою, достатньою для руйнування цінного компонента і меншою за зусилля необхідною руйнування породи, що дозволяє повністю відділяти цінний компонент від гірської маси при збагаченні вугілля. Поставлена задача вирішується тим, що в дробарці шнековій горизонтальній, що містить шнеки, привід і приймаючий лоток, новим є, встановлений рухомий зуб, який має можливість припідніматись на висоту куска породи і який підпружинений з силою достатньою для руйнування цінного компонента і меншою за зусилля необхідною руйнування породи. На фіг. 1 зображено вид з боку дробарки шнекової горизонтальної, на фіг. 2 зображено вид з переду. Дробарка шнекова горизонтальна (фіг. 1, 2) містить шнеки 1, які обертаються на зустріч один одному з приводом 2, приймаючий лоток 3 для подачі гірничої маси і накопичувальних бункерів породи 4 і цінного компонента 5. Біля краю шнеків розташовано рухомий зуб 6, який підпружинений пружиною 7 з силою достатньою для руйнування цінного компонента і меншою за зусилля необхідного для руйнування породи. Дробарка шнекова горизонтальна працює таким чином. Гірнича маса потрапляє на шнеки 1 з приймаючого лотка 3. Привід 2 приводить у рух шнеки 1, які, обертаючись, рухають шматки гірської маси у напрямку рухомого зуба 6. Гірнича маса надавлює на рухомий зуб 6, що приводить до його підйому і стискання пружини 7 у випадку дії куска породи з подальшим рухом породи поздовж шнеків 1 і скиданням у бункер породи 4. У випадку взаємодії рухомого зуба 6 з цінним компонентом відбувається подрібнення і посипання у бункер цінного компонента 5. Зменшення втрат цінного компонента при збагаченні вугілля забезпечується виборчим подрібненням цінного компонента за рахунок встановленого підпружиненого рухомого зуба. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Дробарка шнекова горизонтальна, що містить шнеки, привід і приймаючий лоток, який відрізняється тим, що біля краю шнеків встановлено рухомий зуб, який виконаний з можливістю припіднімання на висоту куска породи і який підпружинений з силою достатньою для руйнування цінного компонента і меншою за зусилля необхідного для руйнування породи. 1 UA 82267 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
