Клітка для утримання нутрій

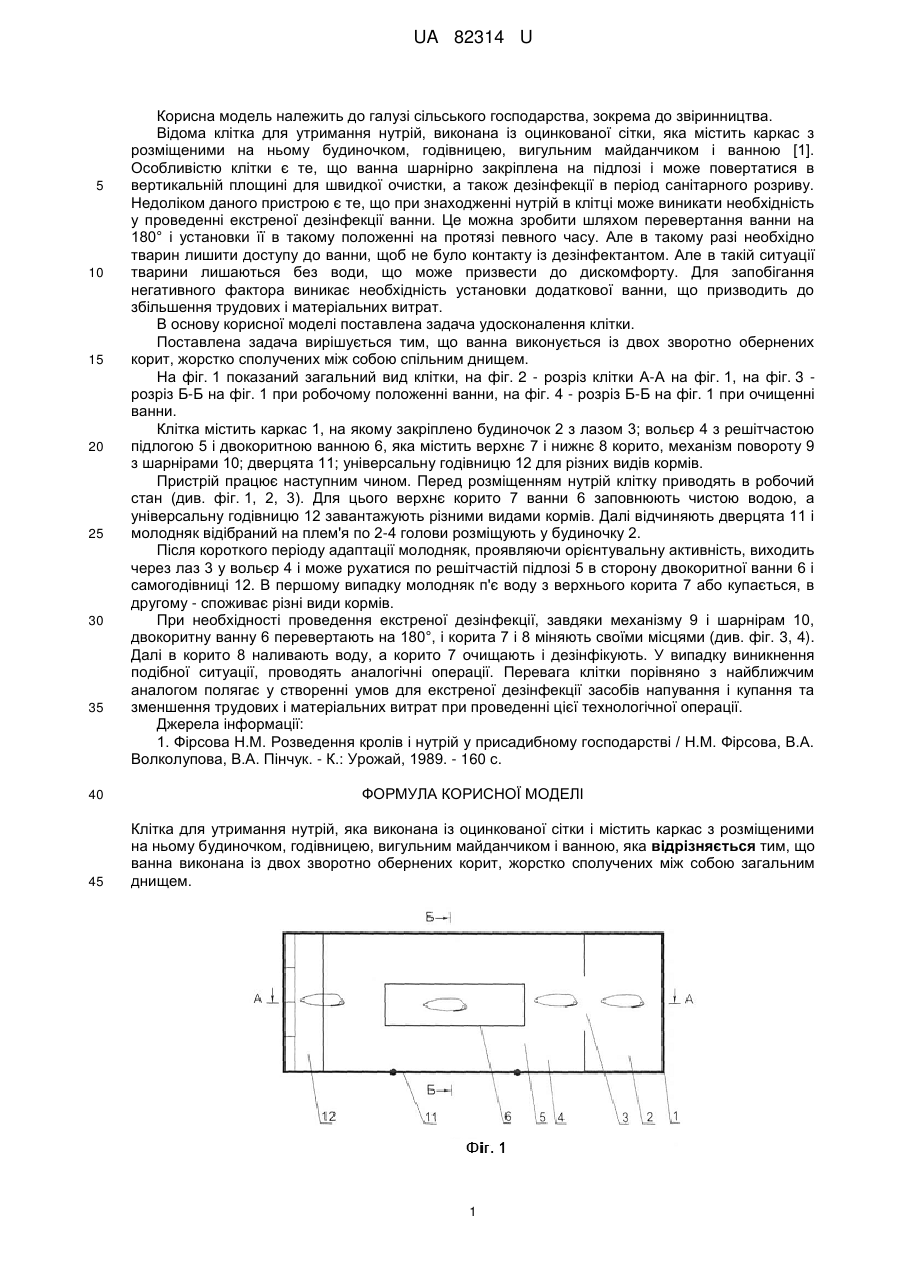

Реферат: UA 82314 U UA 82314 U 5 10 15 20 25 30 35 Корисна модель належить до галузі сільського господарства, зокрема до звіринництва. Відома клітка для утримання нутрій, виконана із оцинкованої сітки, яка містить каркас з розміщеними на ньому будиночком, годівницею, вигульним майданчиком і ванною [1]. Особливістю клітки є те, що ванна шарнірно закріплена на підлозі і може повертатися в вертикальній площині для швидкої очистки, а також дезінфекції в період санітарного розриву. Недоліком даного пристрою є те, що при знаходженні нутрій в клітці може виникати необхідність у проведенні екстреної дезінфекції ванни. Це можна зробити шляхом перевертання ванни на 180° і установки її в такому положенні на протязі певного часу. Але в такому разі необхідно тварин лишити доступу до ванни, щоб не було контакту із дезінфектантом. Але в такій ситуації тварини лишаються без води, що може призвести до дискомфорту. Для запобігання негативного фактора виникає необхідність установки додаткової ванни, що призводить до збільшення трудових і матеріальних витрат. В основу корисної моделі поставлена задача удосконалення клітки. Поставлена задача вирішується тим, що ванна виконується із двох зворотно обернених корит, жорстко сполучених між собою спільним днищем. На фіг. 1 показаний загальний вид клітки, на фіг. 2 - розріз клітки А-А на фіг. 1, на фіг. 3 розріз Б-Б на фіг. 1 при робочому положенні ванни, на фіг. 4 - розріз Б-Б на фіг. 1 при очищенні ванни. Клітка містить каркас 1, на якому закріплено будиночок 2 з лазом 3; вольєр 4 з решітчастою підлогою 5 і двокоритною ванною 6, яка містить верхнє 7 і нижнє 8 корито, механізм повороту 9 з шарнірами 10; дверцята 11; універсальну годівницю 12 для різних видів кормів. Пристрій працює наступним чином. Перед розміщенням нутрій клітку приводять в робочий стан (див. фіг. 1, 2, 3). Для цього верхнє корито 7 ванни 6 заповнюють чистою водою, а універсальну годівницю 12 завантажують різними видами кормів. Далі відчиняють дверцята 11 і молодняк відібраний на плем'я по 2-4 голови розміщують у будиночку 2. Після короткого періоду адаптації молодняк, проявляючи орієнтувальну активність, виходить через лаз 3 у вольєр 4 і може рухатися по решітчастій підлозі 5 в сторону двокоритної ванни 6 і самогодівниці 12. В першому випадку молодняк п'є воду з верхнього корита 7 або купається, в другому - споживає різні види кормів. При необхідності проведення екстреної дезінфекції, завдяки механізму 9 і шарнірам 10, двокоритну ванну 6 перевертають на 180°, і корита 7 і 8 міняють своїми місцями (див. фіг. 3, 4). Далі в корито 8 наливають воду, а корито 7 очищають і дезінфікують. У випадку виникнення подібної ситуації, проводять аналогічні операції. Перевага клітки порівняно з найближчим аналогом полягає у створенні умов для екстреної дезінфекції засобів напування і купання та зменшення трудових і матеріальних витрат при проведенні цієї технологічної операції. Джерела інформації: 1. Фірсова Н.М. Розведення кролів і нутрій у присадибному господарстві / Н.М. Фірсова, В.А. Волколупова, В.А. Пінчук. - К.: Урожай, 1989. - 160 с. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Клітка для утримання нутрій, яка виконана із оцинкованої сітки і містить каркас з розміщеними на ньому будиночком, годівницею, вигульним майданчиком і ванною, яка відрізняється тим, що ванна виконана із двох зворотно обернених корит, жорстко сполучених між собою загальним днищем. 1 UA 82314 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
