Фільтр для знезалізнення води

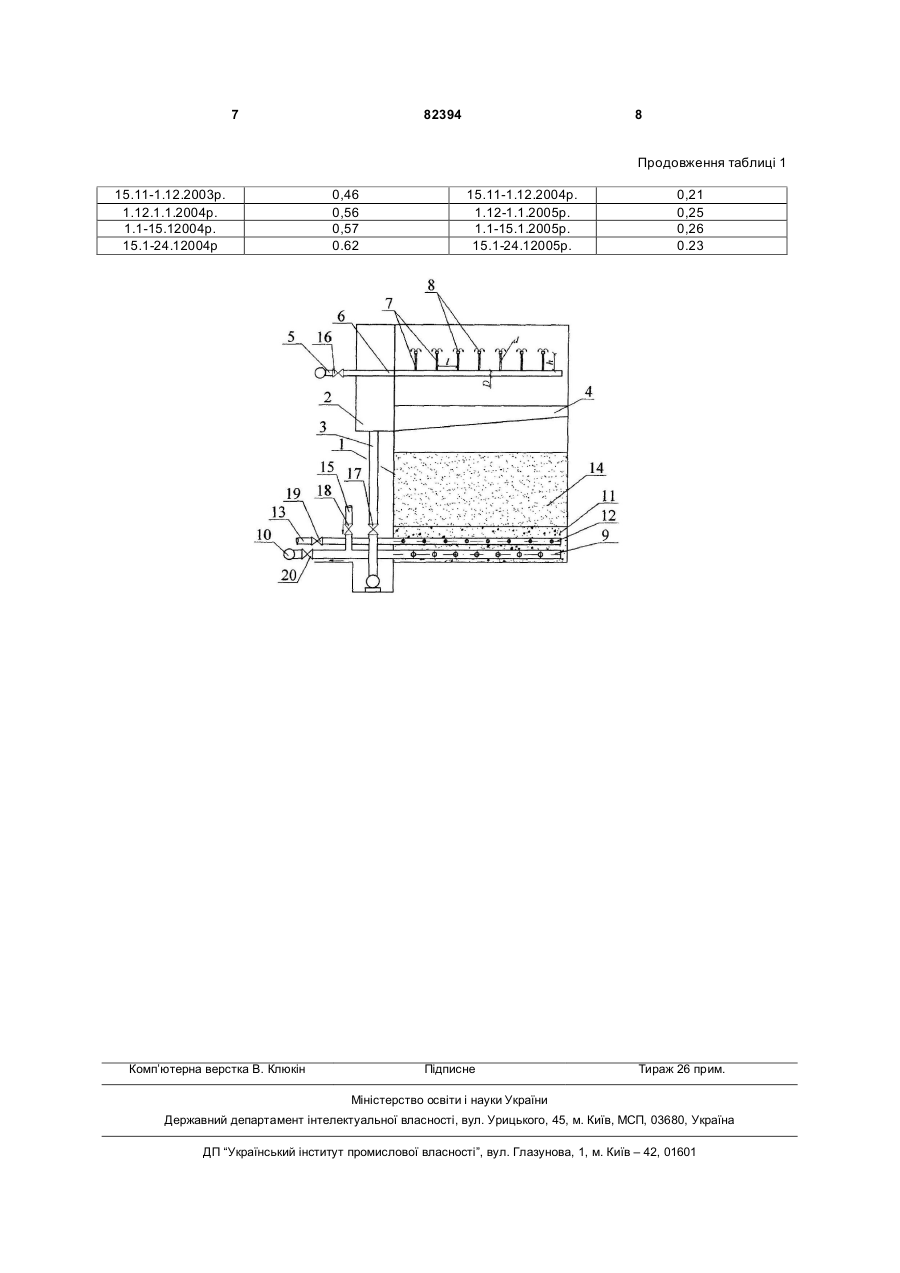

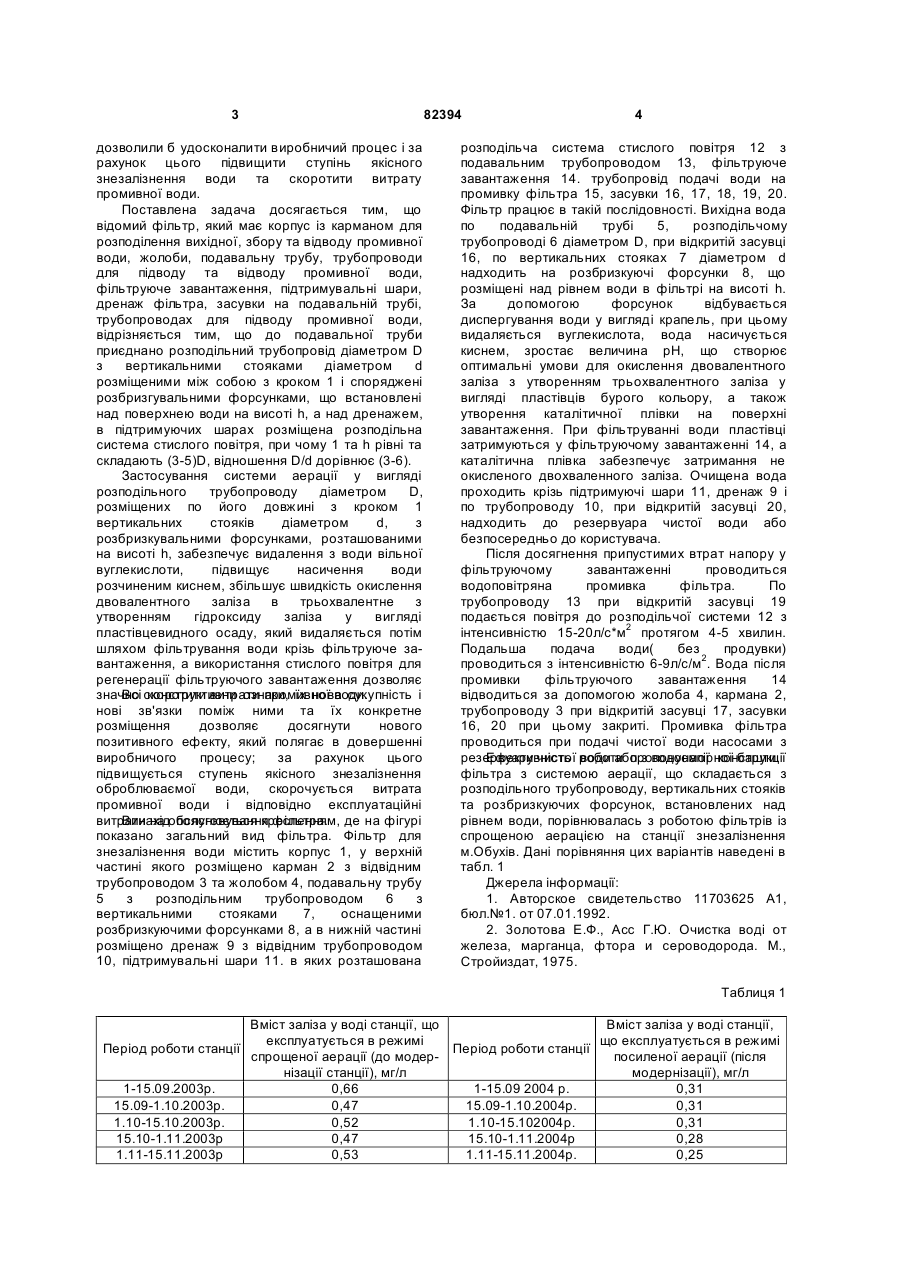

Фільтр, що містить корпус із карманом для розподілення вихідної, збору та відводу промивної води, жолоби, подавальну трубу, трубопроводи для підводу та відводу промивної води, фільтруюче завантаження, підтримувальні шари, дренаж фільтра, засувки на подавальній трубі, трубопроводах для підводу промивної води, який відрізняється тим, що до подавальної труби приєднано розподільний трубопровід діаметром D з вертикальними стояками діаметром d, розміщеними між собою із кроком l і споряджені розбризкувальними форсунками, що встановлені над поверхнею води на висоті h, а над дренажем в підтримуючих шарах розміщена розподільна система стисненого повітря, причому крок l та висота h рівні та складають (3...5)D, а відношення D/d складає (3...6). Винахід відноситься до устаткування безреагентної очистки природних вод і може бути використаний в техніці очистки води на підприємствах комунального, сільського господарства та інших галузях народного господарства. Відомій фільтр для знезалізнення води, [Автор.свід. №1703625 А1, Бюл. №1, 07.01.92г] "Фільтр для знезалізнення води", підвищення продуктивності фільтра та зниження витрати промивної води досягається за рахунок завантаження, укладеного в напрямку руху очищеної води із спадною зверху донизу крупністю гранул, а її поверхневий шар розміщений на рівні переливної кромки. Фільтр має бокові стінки, одна з яких виготовлена з переливною кромкою; в корпусі розміщений шар гранулометричне неоднорідного завантаження з колотого гранітного щебню крупністю 3-15мм, є розподільчі системи для подачі очищюємої та промивної води. Найбільш близьким за технічною суттю і досягаемим результатом є фільтр / Золотова Е.Ф., Асе Г.Ю./ очистка воді от железа, марганца, фтора и сероводорода, М.. Стройиздат, 1975. стр. 15,18. найближчий аналог, що має корпус, карман для розподілення вихідної води, жолоби, подавальну трубу, трубопровід для подачі та відводу промивної води, фільтруюче завантаження, підтримуючі шари, дренаж фільтра, засувки на подавальній трубі та трубопроводах для подачі та відводу промивної води. Для збагачення води киснем у даному фільтрі застосовується вилив води з висоти 0,5м до карману фільтра зі швидкістю 2,5-3,0м/с. Застосовується метод спрощеної аерації, заснований на властивості води, яка вміщує двовалентне залізо та розчинений кисень. При фільтруванні крізь зернистий шар виділяється залізо на поверхні зерен, утворюючи каталітичну плівку з іонів та оксидів двох та трьохвалентного заліза. Недоліком відомого фільтру є недостатний ступінь насичення киснем виливаємої до карману фільтра вихідної води, що призводить до "дефіциту насичення" води киснем, низькому окиснювально-вІдновному потенціалу та відповідно до низької ефективності знезалізнення води, а також великої витрати промивної води. В основу винаходу поставлена мета створити такий фільтр, в якому нове використання конструктивних елементів, їх нове розташування (19) UA (11) 82394 (13) C2 (21) a200602935 (22) 20.03.2006 (24) 10.04.2008 (46) 10.04.2008, Бюл.№7, 2008 рік (72) ЮРКОВ ЕВГЕН ВІКТОРОВИЧ, UA, ЮРКОВ ВІТАЛІЙ ЕВГЕНОВИЧ, UA (73) ЮРКОВ ЕВГЕН ВІКТОРОВИЧ, UA (56) SU 1703625, C02F 1/64, 1992 SU 1816481, B01D 36/00, 24/46, 1993 SU 1175530, B01D 36/00, C02F 1/00, 1985 SU 1000422, C02F 9/00, 1983 SU 806620, C02F 1/58, 1981 Золотова Е.Ф., Асс Г.Ю. Очистка воды от железа, марганца, фтора и сероводорода. - М.: Стройиздат, 1975. - С.15-18 Фрог Б.Н., Левченко А.П. Водоподготовка. - М.: Издательство МГУ, 1996. - С.231-233, 277 3 дозволили б удосконалити виробничий процес і за рахунок цього підвищити ступінь якісного знезалізнення води та скоротити витрату промивної води. Поставлена задача досягається тим, що відомий фільтр, який має корпус із карманом для розподілення вихідної, збору та відводу промивної води, жолоби, подавальну трубу, трубопроводи для підводу та відводу промивної води, фільтруюче завантаження, підтримувальні шари, дренаж фільтра, засувки на подавальній трубі, трубопроводах для підводу промивної води, відрізняється тим, що до подавальної труби приєднано розподільний трубопровід діаметром D з вертикальними стояками діаметром d розміщеними між собою з кроком 1 і споряджені розбризгувальними форсунками, що встановлені над поверхнею води на висоті h, а над дренажем, в підтримуючих шарах розміщена розподільна система стислого повітря, при чому 1 та h рівні та складають (3-5)D, відношення D/d дорівнює (3-6). Застосування системи аерації у вигляді розподільного трубопроводу діаметром D, розміщених по його довжині з кроком 1 вертикальних стояків діаметром d, з розбризкувальними форсунками, розташованими на висоті h, забезпечує видалення з води вільної вуглекислоти, підвищує насичення води розчиненим киснем, збільшує швидкість окислення двовалентного заліза в трьохвалентне з утворенням гідроксиду заліза у вигляді пластівцевидного осаду, який видаляється потім шляхом фільтрування води крізь фільтруюче завантаження, а використання стислого повітря для регенерації фільтруючого завантаження дозволяє значно скоротити витрати промивної води. Всі конструктивни ознаки, їх нова сукупність і нові зв'язки поміж ними та їх конкретне розміщення дозволяє досягнути нового позитивного ефекту, який полягає в довершенні виробничого процесу; за рахунок цього підвищується ступень якісного знезалізнення оброблюваємої води, скорочується витрата промивної води і відповідно експлуатаційні витрати на обслуговування фільтра. де на фігурі Винахід пояснюється кресленням, показано загальний вид фільтра. Фільтр для знезалізнення води містить корпус 1, у верхній частині якого розміщено карман 2 з відвідним трубопроводом 3 та жолобом 4, подавальну трубу 5 з розподільним трубопроводом 6 з вертикальними стояками 7, оснащеними розбризкуючими форсунками 8, а в нижній частині розміщено дренаж 9 з відвідним трубопроводом 10, підтримувальні шари 11. в яких розташована 82394 4 розподільча система стислого повітря 12 з подавальним трубопроводом 13, фільтруюче завантаження 14. трубопровід подачі води на промивку фільтра 15, засувки 16, 17, 18, 19, 20. Фільтр працює в такій послідовності. Вихідна вода по подавальній трубі 5, розподільчому трубопроводі 6 діаметром D, при відкритій засувці 16, по вертикальних стояках 7 діаметром d надходить на розбризкуючі форсунки 8, що розміщені над рівнем води в фільтрі на висоті h. За допомогою форсунок відбувається диспергування води у вигляді крапель, при цьому видаляється вуглекислота, вода насичується киснем, зростає величина рН, що створює оптимальні умови для окислення двовалентного заліза з утворенням трьохвалентного заліза у вигляді пластівців бурого кольору, а також утворення каталітичної плівки на поверхні завантаження. При фільтруванні води пластівці затримуються у фільтруючому завантаженні 14, а каталітична плівка забезпечує затримання не окисленого двохваленного заліза. Очищена вода проходить крізь підтримуючі шари 11, дренаж 9 і по трубопроводу 10, при відкритій засувці 20, надходить до резервуара чистої води або безпосередньо до користувача. Після досягнення припустимих втрат напору у фільтруючому завантаженні проводиться водоповітряна промивка фільтра. По трубопроводу 13 при відкритій засувці 19 подається повітря до розподільчої системи 12 з інтенсивністю 15-20л/с*м2 протягом 4-5 хвилин. Подальша подача води( без продувки) проводиться з інтенсивністю 6-9л/с/м2. Вода після промивки фільтруючого завантаження 14 відводиться за допомогою жолоба 4, кармана 2, трубопроводу 3 при відкритій засувці 17, засувки 16, 20 при цьому закриті. Промивка фільтра проводиться при подачі чистої води насосами з резервуару чистої роботи пропонуємої конструкції Ефективність води або з водонапірної башти. фільтра з системою аерації, що складається з розподільного трубопроводу, вертикальних стояків та розбризкуючих форсунок, встановлених над рівнем води, порівнювалась з роботою фільтрів із спрощеною аерацією на станції знезалізнення м.Обухів. Дані порівняння цих варіантів наведені в табл. 1 Джерела інформації: 1. Авторское свидетельство 11703625 А1, бюл.№1. от 07.01.1992. 2. 3олотова Е.Ф., Асс Г.Ю. Очистка воді от железа, марганца, фтора и сероводорода. М., Стройиздат, 1975. Таблиця 1 Вміст заліза у воді станції, що Вміст заліза у воді станції, експлуатується в режимі що експлуатується в режимі Період роботи станції Період роботи станції спрощеної аерації (до модерпосиленої аерації (після нізації станції), мг/л модернізації), мг/л 1-15.09.2003р. 0,66 1-15.09 2004 р. 0,31 15.09-1.10.2003р. 0,47 15.09-1.10.2004р. 0,31 1.10-15.10.2003р. 0,52 1.10-15.102004р. 0,31 15.10-1.11.2003р 0,47 15.10-1.11.2004р 0,28 1.11-15.11.2003р 0,53 1.11-15.11.2004р. 0,25 5 82394 6 7 82394 8 Продовження таблиці 1 15.11-1.12.2003р. 1.12.1.1.2004р. 1.1-15.12004р. 15.1-24.12004р Комп’ютерна верстка В. Клюкін 0,46 0,56 0,57 0.62 15.11-1.12.2004р. 1.12-1.1.2005р. 1.1-15.1.2005р. 15.1-24.12005р. Підписне 0,21 0,25 0,26 0.23 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
