Металева колона

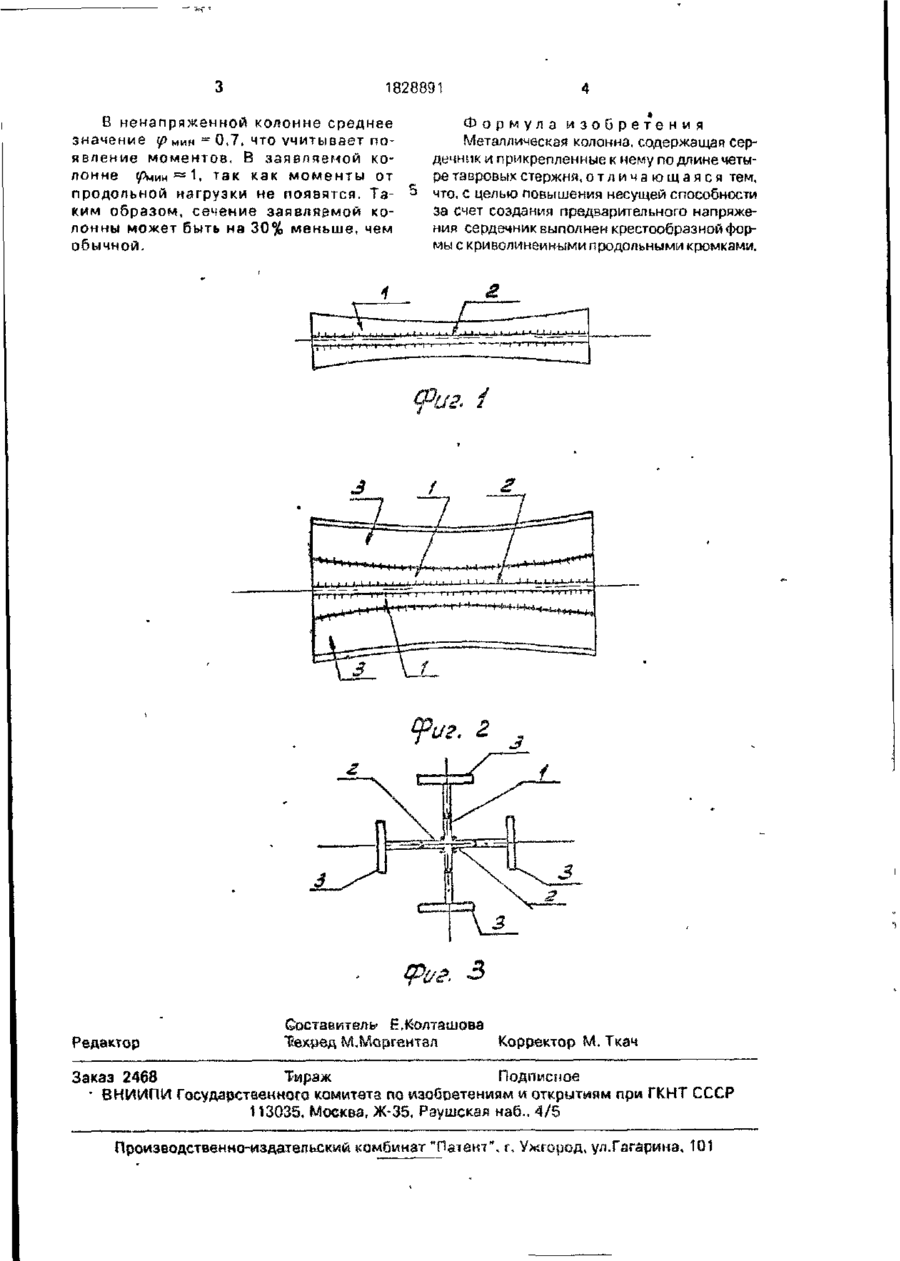

Использование: в качестве несущей конструкции при строительстве высотных зданий и сооружений. Сущность изобретения; металлическая колонна содержит сердечник, выполненный крестообразной формы с криволинейными продольными кромками, к которым по длине прикреплены четыре тавровых стержня. 3 ил. . . •'.'••' •'-".--• '••:•' (46)23.07.93. Бюл. №27 (75)Б.С.Чэйкз ' • : (56) Патент США №2990038, кл. Е 04 С 3/08, опуфлик.1959. (54).МЕТАЛЛИЧЕСКАЯ КОЛОННА • •. ' ;'. Изобретение относится к строительству, в частности к строительству аысотных зданий и сооружений, в которых горизон' тапьные нагрузки передают на диафрагмы или вертикальные связи. Целью изобретения является повышение несущей способности за счет создания предварительного напряжения. . На фиг. 1 дан вид сбоку крестового.сердечника с вырезанными кромками дистов; на фиг. 2 - вид сбоку преднапряженной колонны; на фиг. 3 - сечение преднапряженной колонны, П р и м е р конструктивного выполнения, К металлической полоске 1 с вырезанными по параболам продольными краями, ортогонально к обоим плоскостям по оси полоски приварены две половки 2 с вырезанными по параболам продольными свободными краями. В результате образован крестовый сердечник с вырезанными по квадратным параболам свободными кромками листов. К вырезанным кромкам листов прижаты кромками стенок и приварены тавровые стержни 3. В результате образована крестовая преднапряженмаи колонна из тавровых стержней. Колонна работает следующим образом. При продольном сжатии колонны докритической нагрузкой ее продольная ось остается прямой. При незначительном превышении критического значения нагрузка вызывает в ненапряженной колонне искривление ее оси, а это вызывает появление в среднем сечении колонны и возрастание моментов, что ведет к возрастанию напряжения в сечении, площадь которого приходится увеличивать. В преднапряженной заявляемой колонне продольная ось подлине раскреплена преднапряженными тавровыми стержнями, поэтому выпучиться не может. Следовательно, в заявляемой колонне моменты от продольной нагрузки не появятся. Площадь сечения колонны подбирается по формуле •Ai •"V N у?мин С 1828891 В ненапряженной колонне среднее значение (р мин ' 0,7, что учитывает появление моментов. В заявляемой колонне (рммн = * 1, так как моменты от = продольной нагрузки не появятся. Таким образом, сечение заявляемой колонны может быть на 30% меньше, чем обычной. Формула изобретения Металлическая колонна, содержащая сердечник и прикрепленные к нему по длине четыре тавровых стержни, о т л и ч а ю щ а я с я тем, что. с целью повышения несущей способности за счет создания предварительного напряжения сердечник выполнен крестообразной формы с криволинейными продольными кромками. J у?, г г. 3 Редактор Составитель- Е.Колташова М.Моргентал Корректор М. Ткач Заказ 2468 Тираж Подписное - ВНИИПИ Государственного комитета по мзобоетениям и открытиям при ГКНТ СССР 113035. Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патен7\ г, Ужгород, ул.Гагарина, 101
