Пристрій для транспортування і очистки коренебульбоплодів

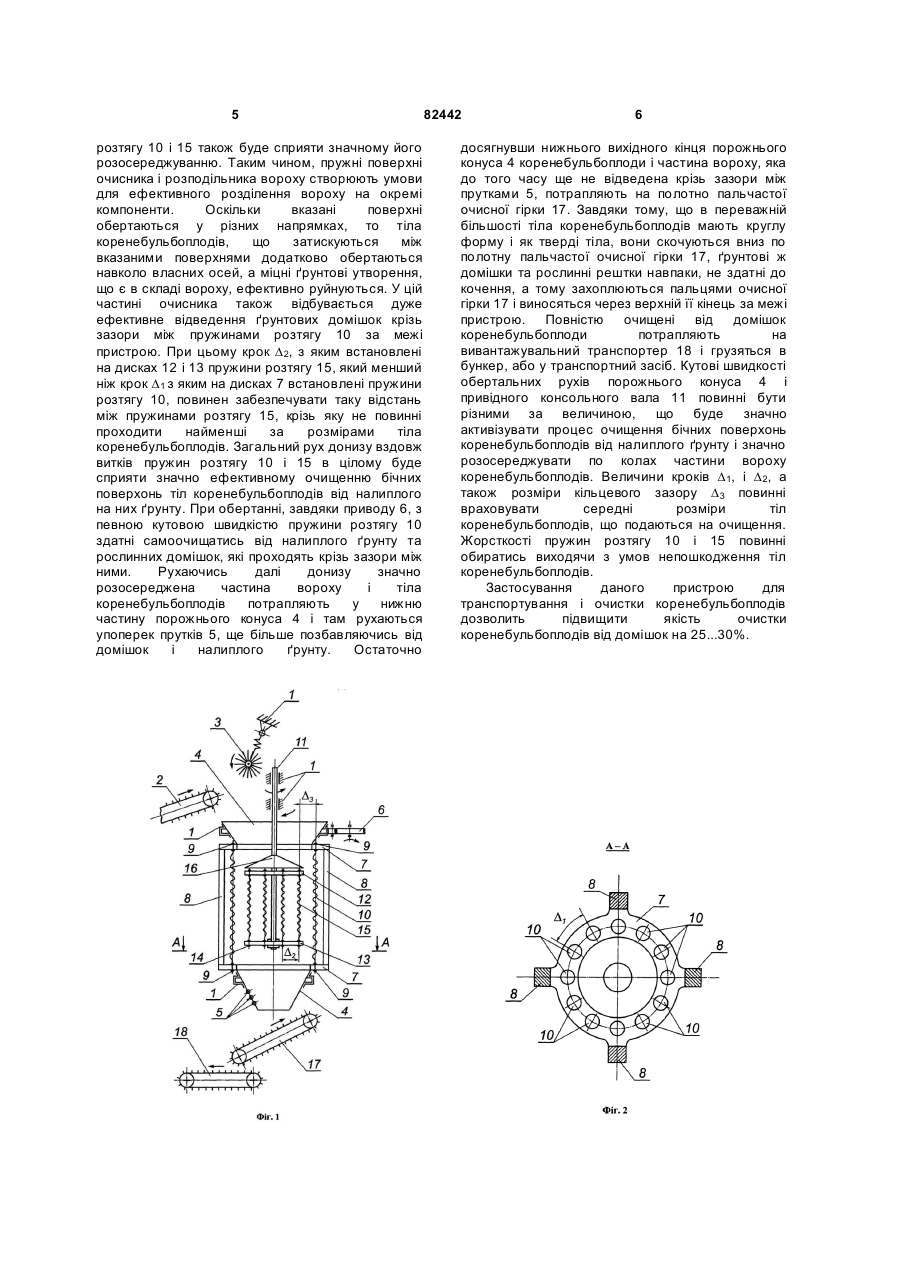

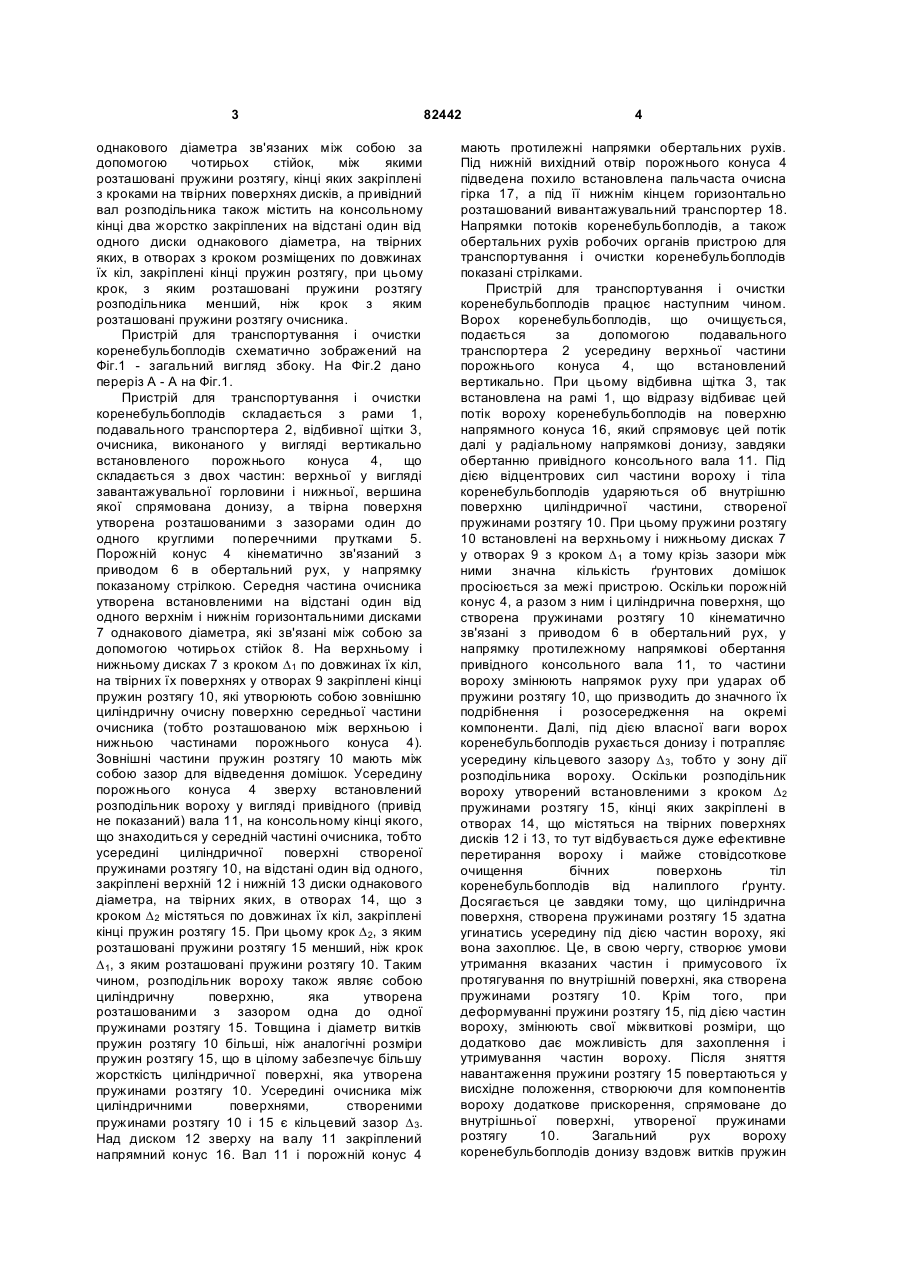

Пристрій для транспортування і очистки коренебульбоплодів, що складається з рами, подавального транспортера, відбивної щітки, очисника, а також вивантажувального транспортера, який відрізняється тим, що 3 однакового діаметра зв'язаних між собою за допомогою чотирьох стійок, між якими розташовані пружини розтягу, кінці яких закріплені з кроками на твірних поверхнях дисків, а привідний вал розподільника також містить на консольному кінці два жорстко закріплених на відстані один від одного диски однакового діаметра, на твірних яких, в отворах з кроком розміщених по довжинах їх кіл, закріплені кінці пружин розтягу, при цьому крок, з яким розташовані пружини розтягу розподільника менший, ніж крок з яким розташовані пружини розтягу очисника. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на Фіг.1 - загальний вигляд збоку. На Фіг.2 дано переріз А - А на Фіг.1. Пристрій для транспортування і очистки коренебульбоплодів складається з рами 1, подавального транспортера 2, відбивної щітки 3, очисника, виконаного у вигляді вертикально встановленого порожнього конуса 4, що складається з двох частин: верхньої у вигляді завантажувальної горловини і нижньої, вершина якої спрямована донизу, а твірна поверхня утворена розташованими з зазорами один до одного круглими поперечними прутками 5. Порожній конус 4 кінематично зв'язаний з приводом 6 в обертальний рух, у напрямку показаному стрілкою. Середня частина очисника утворена встановленими на відстані один від одного верхнім і нижнім горизонтальними дисками 7 однакового діаметра, які зв'язані між собою за допомогою чотирьох стійок 8. На верхньому і нижньому дисках 7 з кроком D1 по довжинах їх кіл, на твірних їх поверхнях у отворах 9 закріплені кінці пружин розтягу 10, які утворюють собою зовнішню циліндричну очисну поверхню середньої частини очисника (тобто розташованою між верхньою і нижньою частинами порожнього конуса 4). Зовнішні частини пружин розтягу 10 мають між собою зазор для відведення домішок. Усередину порожнього конуса 4 зверху встановлений розподільник вороху у вигляді привідного (привід не показаний) вала 11, на консольному кінці якого, що знаходиться у середній частині очисника, тобто усередині циліндричної поверхні створеної пружинами розтягу 10, на відстані один від одного, закріплені верхній 12 і нижній 13 диски однакового діаметра, на твірних яких, в отворах 14, що з кроком D2 містяться по довжинах їх кіл, закріплені кінці пружин розтягу 15. При цьому крок D2, з яким розташовані пружини розтягу 15 менший, ніж крок D1, з яким розташовані пружини розтягу 10. Таким чином, розподільник вороху також являє собою циліндричну поверхню, яка утворена розташованими з зазором одна до одної пружинами розтягу 15. Товщина і діаметр витків пружин розтягу 10 більші, ніж аналогічні розміри пружин розтягу 15, що в цілому забезпечує більшу жорсткість циліндричної поверхні, яка утворена пружинами розтягу 10. Усередині очисника між циліндричними поверхнями, створеними пружинами розтягу 10 і 15 є кільцевий зазор D3. Над диском 12 зверху на валу 11 закріплений напрямний конус 16. Вал 11 і порожній конус 4 82442 4 мають протилежні напрямки обертальних рухів. Під нижній вихідний отвір порожнього конуса 4 підведена похило встановлена пальчаста очисна гірка 17, а під її нижнім кінцем горизонтально розташований вивантажувальний транспортер 18. Напрямки потоків коренебульбоплодів, а також обертальних рухів робочих органів пристрою для транспортування і очистки коренебульбоплодів показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подавального транспортера 2 усередину верхньої частини порожнього конуса 4, що встановлений вертикально. При цьому відбивна щітка 3, так встановлена на рамі 1, що відразу відбиває цей потік вороху коренебульбоплодів на поверхню напрямного конуса 16, який спрямовує цей потік далі у радіальному напрямкові донизу, завдяки обертанню привідного консольного вала 11. Під дією відцентрових сил частини вороху і тіла коренебульбоплодів ударяються об внутрішню поверхню циліндричної частини, створеної пружинами розтягу 10. При цьому пружини розтягу 10 встановлені на верхньому і нижньому дисках 7 у отворах 9 з кроком D1 а тому крізь зазори між ними значна кількість ґрунтових домішок просіюється за межі пристрою. Оскільки порожній конус 4, а разом з ним і циліндрична поверхня, що створена пружинами розтягу 10 кінематично зв'язані з приводом 6 в обертальний рух, у напрямку протилежному напрямкові обертання привідного консольного вала 11, то частини вороху змінюють напрямок руху при ударах об пружини розтягу 10, що призводить до значного їх подрібнення і розосередження на окремі компоненти. Далі, під дією власної ваги ворох коренебульбоплодів рухається донизу і потрапляє усередину кільцевого зазору D3, тобто у зону дії розподільника вороху. Оскільки розподільник вороху утворений встановленими з кроком D2 пружинами розтягу 15, кінці яких закріплені в отворах 14, що містяться на твірних поверхнях дисків 12 і 13, то тут відбувається дуже ефективне перетирання вороху і майже стовідсоткове очищення бічних поверхонь тіл коренебульбоплодів від налиплого ґрунту. Досягається це завдяки тому, що циліндрична поверхня, створена пружинами розтягу 15 здатна угинатись усередину під дією частин вороху, які вона захоплює. Це, в свою чергу, створює умови утримання вказаних частин і примусового їх протягування по внутрішній поверхні, яка створена пружинами розтягу 10. Крім того, при деформуванні пружини розтягу 15, під дією частин вороху, змінюють свої міжвиткові розміри, що додатково дає можливість для захоплення і утримування частин вороху. Після зняття навантаження пружини розтягу 15 повертаються у висхідне положення, створюючи для компонентів вороху додаткове прискорення, спрямоване до внутрішньої поверхні, утвореної пружинами розтягу 10. Загальний рух вороху коренебульбоплодів донизу вздовж витків пружин 5 розтягу 10 і 15 також буде сприяти значному його розосереджуванню. Таким чином, пружні поверхні очисника і розподільника вороху створюють умови для ефективного розділення вороху на окремі компоненти. Оскільки вказані поверхні обертаються у різних напрямках, то тіла коренебульбоплодів, що затискуються між вказаними поверхнями додатково обертаються навколо власних осей, а міцні ґрунтові утворення, що є в складі вороху, ефективно руйнуються. У цій частині очисника також відбувається дуже ефективне відведення ґрунтових домішок крізь зазори між пружинами розтягу 10 за межі пристрою. При цьому крок D2, з яким встановлені на дисках 12 і 13 пружини розтягу 15, який менший ніж крок D1 з яким на дисках 7 встановлені пружини розтягу 10, повинен забезпечувати таку відстань між пружинами розтягу 15, крізь яку не повинні проходити найменші за розмірами тіла коренебульбоплодів. Загальний рух донизу вздовж витків пружин розтягу 10 і 15 в цілому буде сприяти значно ефективному очищенню бічних поверхонь тіл коренебульбоплодів від налиплого на них ґрунту. При обертанні, завдяки приводу 6, з певною кутовою швидкістю пружини розтягу 10 здатні самоочищатись від налиплого ґрунту та рослинних домішок, які проходять крізь зазори між ними. Рухаючись далі донизу значно розосереджена частина вороху і тіла коренебульбоплодів потрапляють у нижню частину порожнього конуса 4 і там рухаються упоперек прутків 5, ще більше позбавляючись від домішок і налиплого ґрунту. Остаточно 82442 6 досягнувши нижнього вихідного кінця порожнього конуса 4 коренебульбоплоди і частина вороху, яка до того часу ще не відведена крізь зазори між прутками 5, потрапляють на полотно пальчастої очисної гірки 17. Завдяки тому, що в переважній більшості тіла коренебульбоплодів мають круглу форму і як тверді тіла, вони скочуються вниз по полотну пальчастої очисної гірки 17, ґрунтові ж домішки та рослинні рештки навпаки, не здатні до кочення, а тому захоплюються пальцями очисної гірки 17 і виносяться через верхній її кінець за межі пристрою. Повністю очищені від домішок коренебульбоплоди потрапляють на вивантажувальний транспортер 18 і грузяться в бункер, або у транспортний засіб. Кутові швидкості обертальних рухів порожнього конуса 4 і привідного консольного вала 11 повинні бути різними за величиною, що буде значно активізувати процес очищення бічних поверхонь коренебульбоплодів від налиплого ґрунту і значно розосереджувати по колах частини вороху коренебульбоплодів. Величини кроків D1, і D2, а також розміри кільцевого зазору D3 повинні враховувати середні розміри тіл коренебульбоплодів, що подаються на очищення. Жорсткості пружин розтягу 10 і 15 повинні обиратись виходячи з умов непошкодження тіл коренебульбоплодів. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 25...30%. 7 Комп’ютерна верстка В. Клюкін 82442 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
