Пристрій для транспортування і очистки коренебульбоплодів

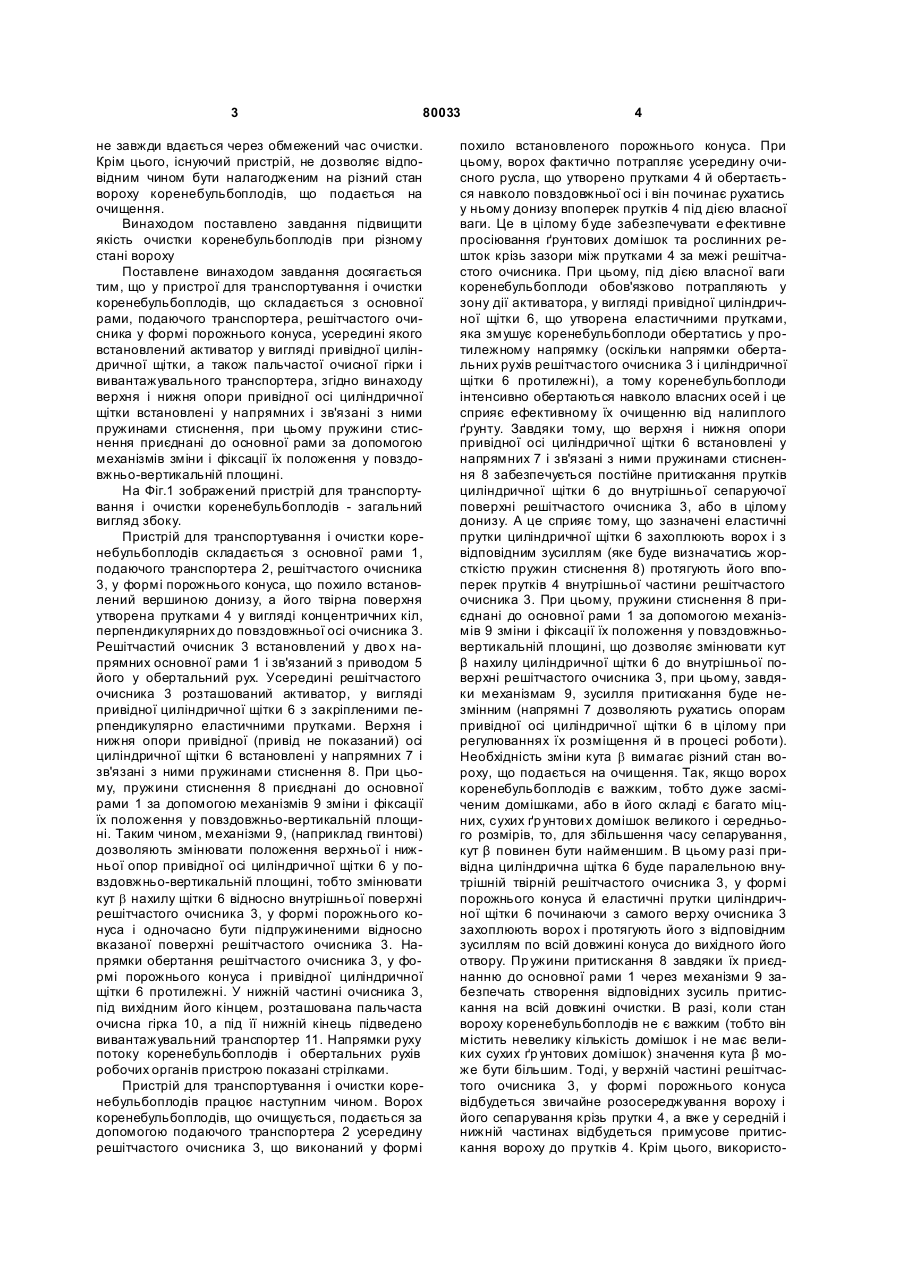

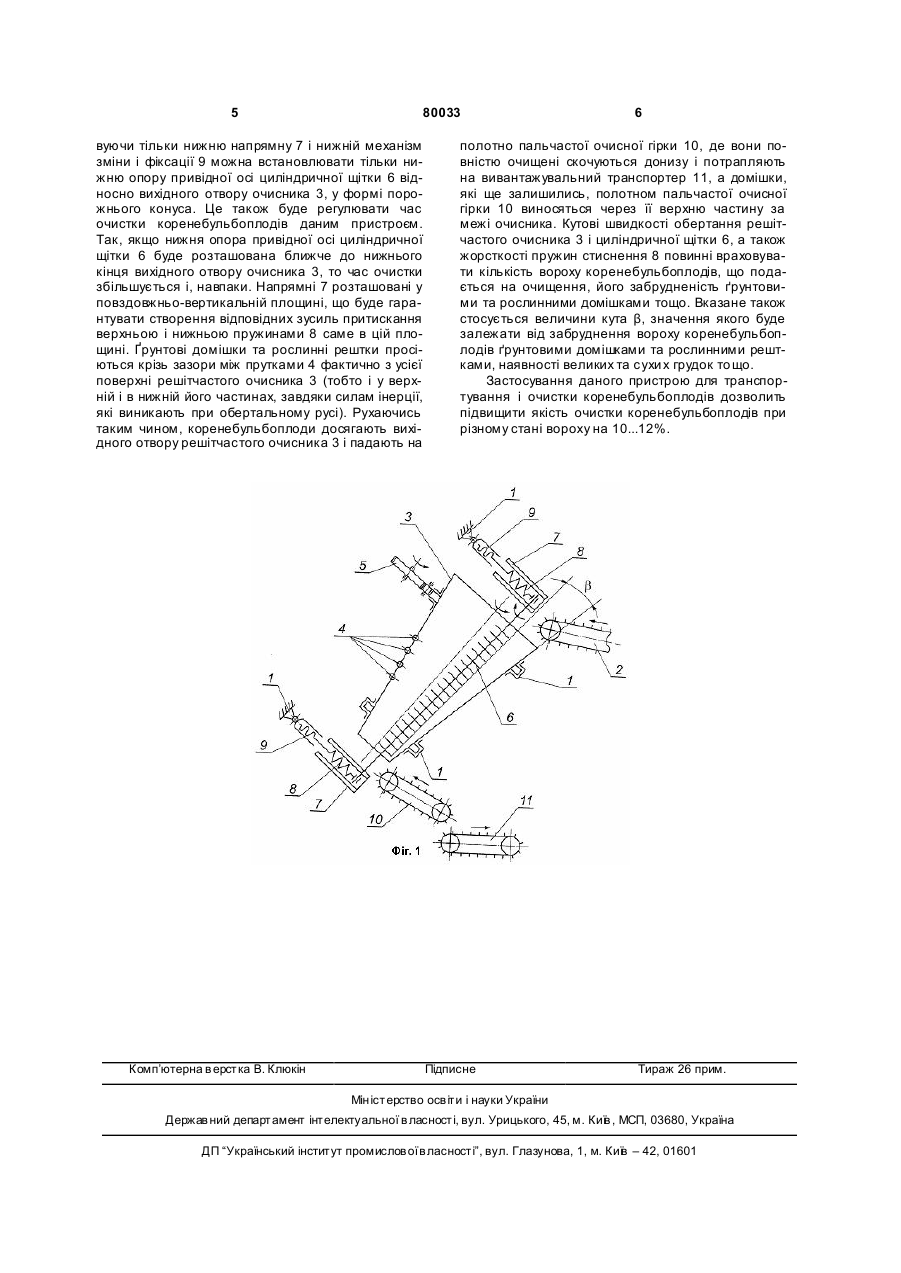

Пристрій для транспортування і очистки коренебульбоплодів, що містить основну раму, пода 3 80033 не завжди вдається через обмежений час очистки. Крім цього, існуючий пристрій, не дозволяє відповідним чином бути налагодженим на різний стан вороху коренебульбоплодів, що подається на очищення. Винаходом поставлено завдання підвищити якість очистки коренебульбоплодів при різному стані вороху Поставлене винаходом завдання досягається тим, що у пристрої для транспортування і очистки коренебульбоплодів, що складається з основної рами, подаючого транспортера, решітчастого очисника у формі порожнього конуса, усередині якого встановлений активатор у вигляді привідної циліндричної щітки, а також пальчастої очисної гірки і вивантажувального транспортера, згідно винаходу верхня і нижня опори привідної осі циліндричної щітки встановлені у напрямних і зв'язані з ними пружинами стиснення, при цьому пружини стиснення приєднані до основної рами за допомогою механізмів зміни і фіксації їх положення у повздовжньо-вертикальній площині. На Фіг.1 зображений пристрій для транспортування і очистки коренебульбоплодів - загальний вигляд збоку. Пристрій для транспортування і очистки коренебульбоплодів складається з основної рами 1, подаючого транспортера 2, решітчастого очисника 3, у формі порожнього конуса, що похило встановлений вершиною донизу, а його твірна поверхня утворена прутками 4 у вигляді концентричних кіл, перпендикулярних до повздовжньої осі очисника 3. Решітчастий очисник 3 встановлений у дво х напрямних основної рами 1 і зв'язаний з приводом 5 його у обертальний рух. Усередині решітчастого очисника 3 розташований активатор, у вигляді привідної циліндричної щітки 6 з закріпленими перпендикулярно еластичними прутками. Верхня і нижня опори привідної (привід не показаний) осі циліндричної щітки 6 встановлені у напрямних 7 і зв'язані з ними пружинами стиснення 8. При цьому, пружини стиснення 8 приєднані до основної рами 1 за допомогою механізмів 9 зміни і фіксації їх положення у повздовжньо-вертикальній площині. Таким чином, механізми 9, (наприклад гвинтові) дозволяють змінювати положення верхньої і нижньої опор привідної осі циліндричної щітки 6 у повздовжньо-вертикальній площині, тобто змінювати кут b нахилу щітки 6 відносно внутрішньої поверхні решітчастого очисника 3, у формі порожнього конуса і одночасно бути підпружиненими відносно вказаної поверхні решітчастого очисника 3. Напрямки обертання решітчастого очисника 3, у формі порожнього конуса і привідної циліндричної щітки 6 протилежні. У нижній частині очисника 3, під вихідним його кінцем, розташована пальчаста очисна гірка 10, а під її нижній кінець підведено вивантажувальний транспортер 11. Напрямки руху потоку коренебульбоплодів і обертальних рухів робочих органів пристрою показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подаючого транспортера 2 усередину решітчастого очисника 3, що виконаний у формі 4 похило встановленого порожнього конуса. При цьому, ворох фактично потрапляє усередину очисного русла, що утворено прутками 4 й обертається навколо повздовжньої осі і він починає рухатись у ньому донизу впоперек прутків 4 під дією власної ваги. Це в цілому буде забезпечувати е фективне просіювання ґрунтових домішок та рослинних решток крізь зазори між прутками 4 за межі решітчастого очисника. При цьому, під дією власної ваги коренебульбоплоди обов'язково потрапляють у зону дії активатора, у вигляді привідної циліндричної щітки 6, що утворена еластичними прутками, яка змушує коренебульбоплоди обертатись у протилежному напрямку (оскільки напрямки обертальних рухів решітчастого очисника 3 і циліндричної щітки 6 протилежні), а тому коренебульбоплоди інтенсивно обертаються навколо власних осей і це сприяє ефективному їх очищенню від налиплого ґрунту. Завдяки тому, що верхня і нижня опори привідної осі циліндричної щітки 6 встановлені у напрямних 7 і зв'язані з ними пружинами стиснення 8 забезпечується постійне притискання прутків циліндричної щітки 6 до внутрішньої сепаруючої поверхні решітчастого очисника 3, або в цілому донизу. А це сприяє тому, що зазначені еластичні прутки циліндричної щітки 6 захоплюють ворох і з відповідним зусиллям (яке буде визначатись жорсткістю пружин стиснення 8) протягують його впоперек прутків 4 внутрішньої частини решітчастого очисника 3. При цьому, пружини стиснення 8 приєднані до основної рами 1 за допомогою механізмів 9 зміни і фіксації їх положення у повздовжньовертикальній площині, що дозволяє змінювати кут β нахилу циліндричної щітки 6 до внутрішньої поверхні решітчастого очисника 3, при цьому, завдяки механізмам 9, зусилля притискання буде незмінним (напрямні 7 дозволяють рухатись опорам привідної осі циліндричної щітки 6 в цілому при регулюваннях їх розміщення й в процесі роботи). Необхідність зміни кута b вимагає різний стан вороху, що подається на очищення. Так, якщо ворох коренебульбоплодів є важким, тобто дуже засміченим домішками, або в його складі є багато міцних, сухих ґр унтови х домішок великого і середнього розмірів, то, для збільшення часу сепарування, кут β повинен бути найменшим. В цьому разі привідна циліндрична щітка 6 буде паралельною внутрішній твірній решітчастого очисника 3, у формі порожнього конуса й еластичні прутки циліндричної щітки 6 починаючи з самого верху очисника 3 захоплюють ворох і протягують його з відповідним зусиллям по всій довжині конуса до вихідного його отвору. Пр ужини притискання 8 завдяки їх приєднанню до основної рами 1 через механізми 9 забезпечать створення відповідних зусиль притискання на всій довжині очистки. В разі, коли стан вороху коренебульбоплодів не є важким (тобто він містить невелику кількість домішок і не має великих сухих ґр унтових домішок) значення кута β може бути більшим. Тоді, у верхній частині решітчастого очисника 3, у формі порожнього конуса відбудеться звичайне розосереджування вороху і його сепарування крізь прутки 4, а вже у середній і нижній частинах відбудеться примусове притискання вороху до прутків 4. Крім цього, використо 5 80033 вуючи тільки нижню напрямну 7 і нижній механізм зміни і фіксації 9 можна встановлювати тільки нижню опору привідної осі циліндричної щітки 6 відносно вихідного отвору очисника 3, у формі порожнього конуса. Це також буде регулювати час очистки коренебульбоплодів даним пристроєм. Так, якщо нижня опора привідної осі циліндричної щітки 6 буде розташована ближче до нижнього кінця вихідного отвору очисника 3, то час очистки збільшується і, навпаки. Напрямні 7 розташовані у повздовжньо-вертикальній площині, що буде гарантувати створення відповідних зусиль притискання верхньою і нижньою пружинами 8 саме в цій площині. Ґрунтові домішки та рослинні рештки просіються крізь зазори між прутками 4 фактично з усієї поверхні решітчастого очисника 3 (тобто і у верхній і в нижній його частинах, завдяки силам інерції, які виникають при обертальному русі). Рухаючись таким чином, коренебульбоплоди досягають вихідного отвору решітчастого очисника 3 і падають на Комп’ютерна в ерстка В. Клюкін 6 полотно пальчастої очисної гірки 10, де вони повністю очищені скочуються донизу і потрапляють на вивантажувальний транспортер 11, а домішки, які ще залишились, полотном пальчастої очисної гірки 10 виносяться через її верхню частину за межі очисника. Кутові швидкості обертання решітчастого очисника 3 і циліндричної щітки 6, а також жорсткості пружин стиснення 8 повинні враховувати кількість вороху коренебульбоплодів, що подається на очищення, його забрудненість ґрунтовими та рослинними домішками тощо. Вказане також стосується величини кута β, значення якого буде залежати від забруднення вороху коренебульбоплодів ґрунтовими домішками та рослинними рештками, наявності великих та сухи х грудок то що. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів при різному стані вороху на 10...12%. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
