Навісний глибинний вібратор

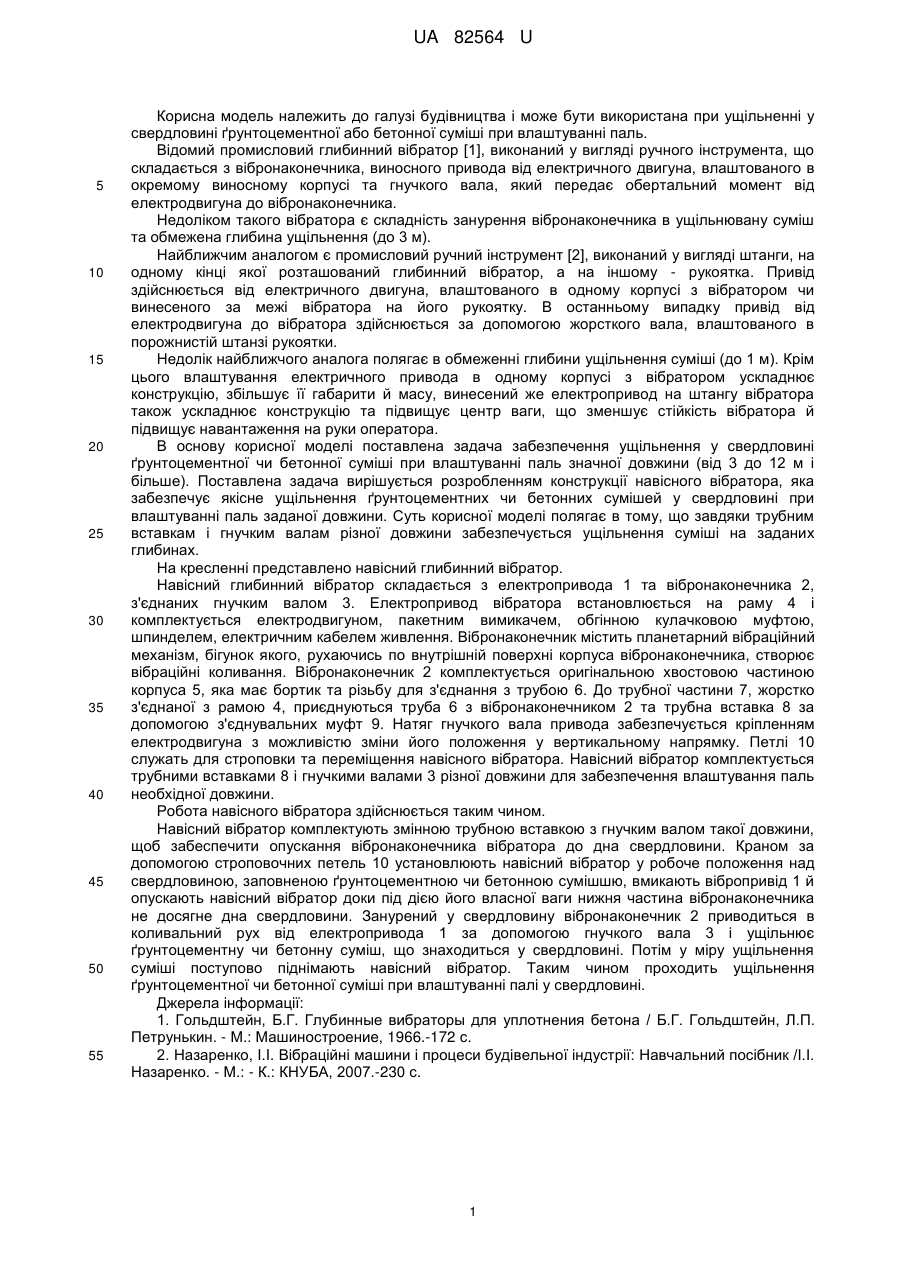

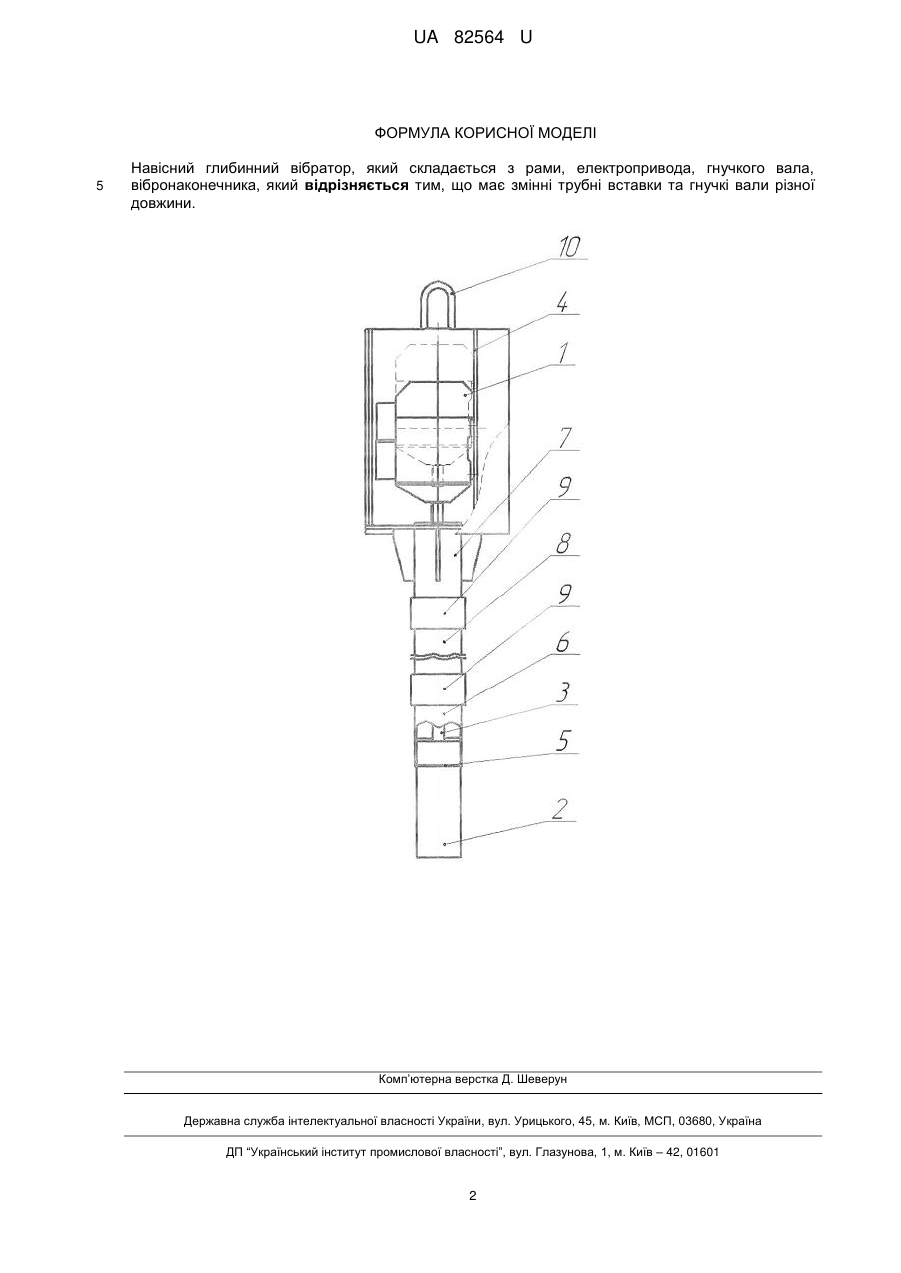

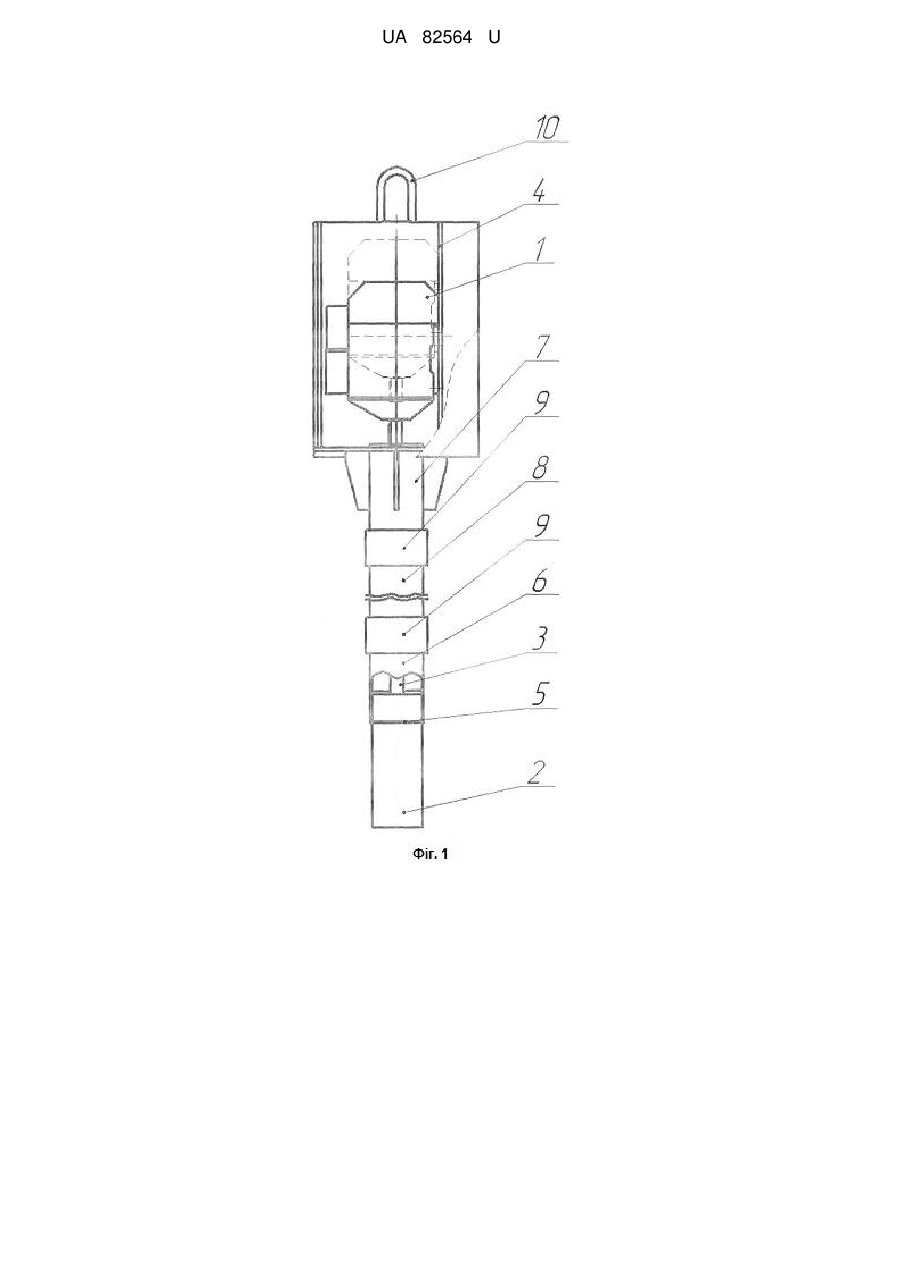

Реферат: UA 82564 U UA 82564 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі будівництва і може бути використана при ущільненні у свердловині ґрунтоцементної або бетонної суміші при влаштуванні паль. Відомий промисловий глибинний вібратор [1], виконаний у вигляді ручного інструмента, що складається з вібронаконечника, виносного привода від електричного двигуна, влаштованого в окремому виносному корпусі та гнучкого вала, який передає обертальний момент від електродвигуна до вібронаконечника. Недоліком такого вібратора є складність занурення вібронаконечника в ущільнювану суміш та обмежена глибина ущільнення (до 3 м). Найближчим аналогом є промисловий ручний інструмент [2], виконаний у вигляді штанги, на одному кінці якої розташований глибинний вібратор, а на іншому - рукоятка. Привід здійснюється від електричного двигуна, влаштованого в одному корпусі з вібратором чи винесеного за межі вібратора на його рукоятку. В останньому випадку привід від електродвигуна до вібратора здійснюється за допомогою жорсткого вала, влаштованого в порожнистій штанзі рукоятки. Недолік найближчого аналога полягає в обмеженні глибини ущільнення суміші (до 1 м). Крім цього влаштування електричного привода в одному корпусі з вібратором ускладнює конструкцію, збільшує її габарити й масу, винесений же електропривод на штангу вібратора також ускладнює конструкцію та підвищує центр ваги, що зменшує стійкість вібратора й підвищує навантаження на руки оператора. В основу корисної моделі поставлена задача забезпечення ущільнення у свердловині ґрунтоцементної чи бетонної суміші при влаштуванні паль значної довжини (від 3 до 12 м і більше). Поставлена задача вирішується розробленням конструкції навісного вібратора, яка забезпечує якісне ущільнення ґрунтоцементних чи бетонних сумішей у свердловині при влаштуванні паль заданої довжини. Суть корисної моделі полягає в тому, що завдяки трубним вставкам і гнучким валам різної довжини забезпечується ущільнення суміші на заданих глибинах. На кресленні представлено навісний глибинний вібратор. Навісний глибинний вібратор складається з електропривода 1 та вібронаконечника 2, з'єднаних гнучким валом 3. Електропривод вібратора встановлюється на раму 4 і комплектується електродвигуном, пакетним вимикачем, обгінною кулачковою муфтою, шпинделем, електричним кабелем живлення. Вібронаконечник містить планетарний вібраційний механізм, бігунок якого, рухаючись по внутрішній поверхні корпуса вібронаконечника, створює вібраційні коливання. Вібронаконечник 2 комплектується оригінальною хвостовою частиною корпуса 5, яка має бортик та різьбу для з'єднання з трубою 6. До трубної частини 7, жорстко з'єднаної з рамою 4, приєднуються труба 6 з вібронаконечником 2 та трубна вставка 8 за допомогою з'єднувальних муфт 9. Натяг гнучкого вала привода забезпечується кріпленням електродвигуна з можливістю зміни його положення у вертикальному напрямку. Петлі 10 служать для строповки та переміщення навісного вібратора. Навісний вібратор комплектується трубними вставками 8 і гнучкими валами 3 різної довжини для забезпечення влаштування паль необхідної довжини. Робота навісного вібратора здійснюється таким чином. Навісний вібратор комплектують змінною трубною вставкою з гнучким валом такої довжини, щоб забеспечити опускання вібронаконечника вібратора до дна свердловини. Краном за допомогою строповочних петель 10 установлюють навісний вібратор у робоче положення над свердловиною, заповненою ґрунтоцементною чи бетонною сумішшю, вмикають вібропривід 1 й опускають навісний вібратор доки під дією його власної ваги нижня частина вібронаконечника не досягне дна свердловини. Занурений у свердловину вібронаконечник 2 приводиться в коливальний рух від електропривода 1 за допомогою гнучкого вала 3 і ущільнює ґрунтоцементну чи бетонну суміш, що знаходиться у свердловині. Потім у міру ущільнення суміші поступово піднімають навісний вібратор. Таким чином проходить ущільнення ґрунтоцементної чи бетонної суміші при влаштуванні палі у свердловині. Джерела інформації: 1. Гольдштейн, Б.Г. Глубинные вибраторы для уплотнения бетона / Б.Г. Гольдштейн, Л.П. Петрунькин. - М.: Машиностроение, 1966.-172 с. 2. Назаренко, I.I. Вібраційні машини і процеси будівельної індустрії: Навчальний посібник /І.І. Назаренко. - М.: - К.: КНУБА, 2007.-230 с. 1 UA 82564 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Навісний глибинний вібратор, який складається з рами, електропривода, гнучкого вала, вібронаконечника, який відрізняється тим, що має змінні трубні вставки та гнучкі вали різної довжини. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
