Вібратор електромеханічний глибинний ручний з гнучким валом

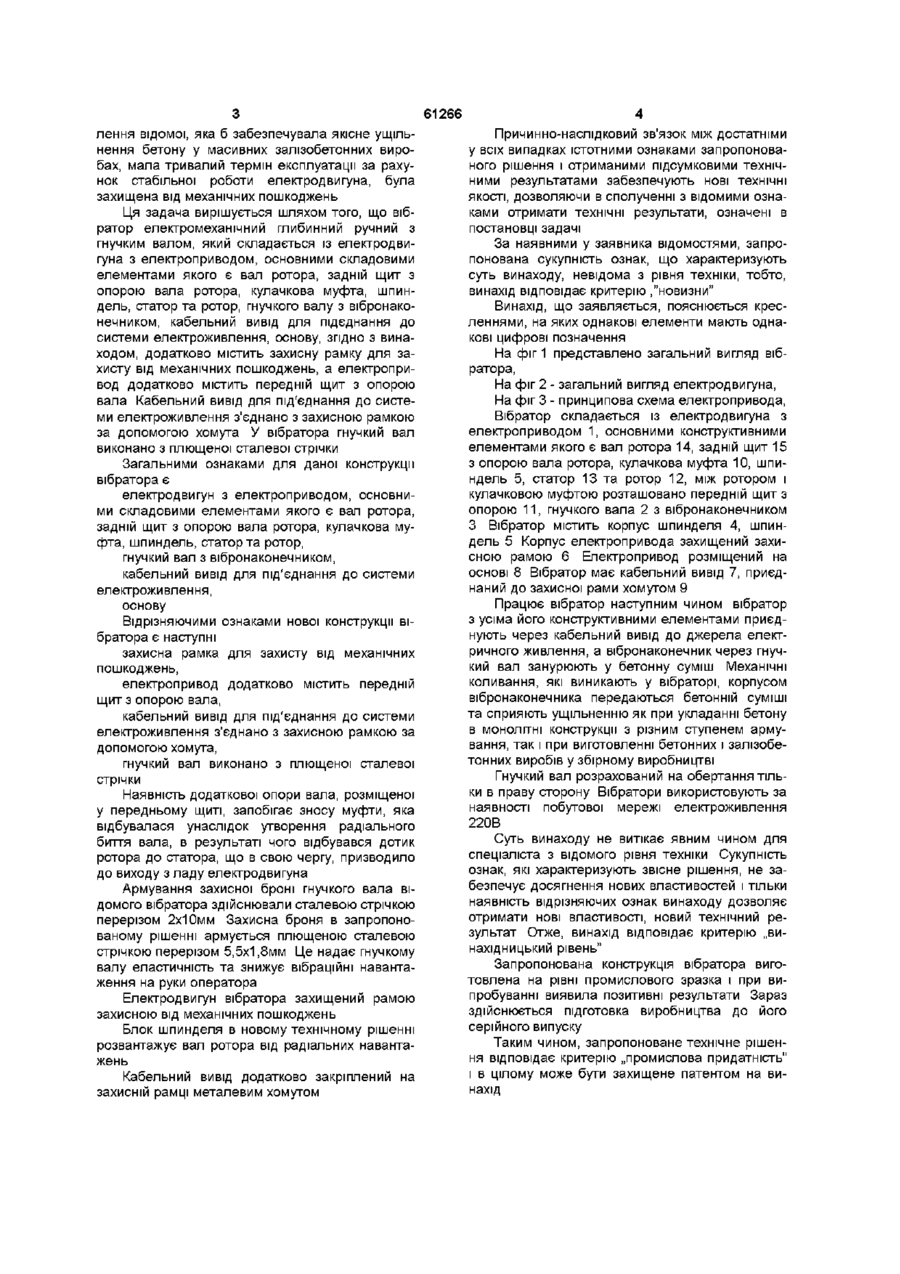

1 Вібратор електромеханічний глибинний ручний з гнучким валом, який складається із електродвигуна з електроприводом, основними складовими елементами якого є вал ротора, задній щит з опорою вала ротора, кулачкова муфта, шпиндель, статор та ротор, гнучкого вала з вібронаконечником, кабельного виводу для під'єднання Винахід, що заявляється, відноситься до будівельної галузі, а саме, до виготовлення вібраторів електромеханічних, призначених для ущільнення бетонних сумішей при укладенні їх у МОНОЛІТНІ конструкції з різним ступенем армування, а також для виготовлення бетонних та залізобетонних виробів для збірного будівництва (надалі - вібратор) Основним споживачем вібраторів є підприємства та організації різних форм власності, що працюють у галузі будівництва та виробництва бетонних, залізобетонних виробів та конструкцій ВІДОМІ вібратори типу ИВ 116 та ИВ 117 виробництва заводу „Красний Маяк", м Ярославль, Росія ( Каталог „Вибраторы электромеханические", ВТИ) У комплект кожної моделі вібратора уходить - вібронаконечник, гнучкий вал, та електродвигун До складу вібронаконечника входить планетарний вібраційний механізм, який складається із бігунка, корпуса вібронаконечника, муфти та шпинделя вібронаконечника Для привода обертання шпинделя вібронаконечника використовується трифазний асинхронний електродвигун із коротко замкнутим ротором Електродвигун з'єднується з вібронаконечником за допомогою гнучкого вала Трифазний асинхронний двигун розрахований на електроживлення від мережі 40В змінного струму частотою 50Гц через знижуючий трансформатор до системи електроживлення, основи, який відрізняється тим, що він додатково містить захисну рамку для захисту від механічних пошкоджень, а електропривід додатково містить передній щит з опорою вала 2 Вібратор електромеханічний глибинний ручний з гнучким валом за п 1, який відрізняється тим, що кабельний вивід для під'єднання до системи електроживлення з'єднано з захисною рамкою за допомогою хомута 3 Вібратор електромеханічний глибинний ручний з гнучким валом за п 1, який відрізняється тим, що гнучкий вал виконано з плющеної сталевої стрічки Потужність електродвигуна вібратора ИВ-116 становить 1,0кВт, ВІДПОВІДНО комплектується вібронаконечником діаметром 76мм Це технічне рішення є найбільш близьким по технічній суті і технічному результату до конструкції, що заявляється, і прийняте мною за прототип Відома конструкція вібратора має наступні недоліки вал ротора електродвигуна має одну опору в його задньому щиті, другий кінець вала з'єднаний спеціальною кулачковою муфтою зі шпинделем У наслідок зносу муфти утворюється радіальне биття вала, в результаті чого відбувається дотик ротора до статора, що призводить до виходу з ладу електродвигуна, кришка та пакетний перемикач електродвигуна не захищений від механічних пошкоджень, залежно від маси залізобетонних виробів та розмірів вічка армування, використання окремо взятого типу вібратора обмежене Вібратор ИВ117 не забезпечує достатнього ущільнення бетону у більш масивних залізобетонних виробів При розмірі вічка армування менше 76мм вібратор ИВ-116 неможливо використовувати, тому на будівельних майданчиках необхідно мати два вібратори ИВ-116 та ИВ-117 В основу винаходу покладено задачу створити таку конструкцію вібратора, шляхом удоскона (О (О (О 61266 лення відомої, яка б забезпечувала якісне ущільнення бетону у масивних залізобетонних виробах, мала тривалий термін експлуатації за рахунок стабільної роботи електродвигуна, була захищена від механічних пошкоджень Ця задача вирішується шляхом того, що вібратор електромеханічний глибинний ручний з гнучким валом, який складається із електродвигуна з електроприводом, основними складовими елементами якого є вал ротора, задній щит з опорою вала ротора, кулачкова муфта, шпиндель, статор та ротор, гнучкого валу з вібронаконечником, кабельний вивід для підєднання до системи електроживлення, основу, згідно з винаходом, додатково містить захисну рамку для захисту від механічних пошкоджень, а електропривод додатково містить передній щит з опорою вала Кабельний вивід для під'єднання до системи електроживлення з'єднано з захисною рамкою за допомогою хомута У вібратора гнучкий вал виконано з плющеної сталевої стрічки Загальними ознаками для даної конструкції вібратора є електродвигун з електроприводом, основними складовими елементами якого є вал ротора, задній щит з опорою вала ротора, кулачкова муфта, шпиндель, статор та ротор, гнучкий вал з вібронаконечником, кабельний вивід для під'єднання до системи електроживлення, основу Відрізняючими ознаками нової конструкції вібратора є наступні захисна рамка для захисту від механічних пошкоджень, електропривод додатково містить передній щит з опорою вала, кабельний вивід для під'єднання до системи електроживлення з'єднано з захисною рамкою за допомогою хомута, гнучкий вал виконано з плющеної сталевої стрічки Наявність додаткової опори вала, розміщеної у передньому щиті, запобігає зносу муфти, яка відбувалася унаслідок утворення радіального биття вала, в результаті чого відбувався дотик ротора до статора, що в свою чергу, призводило до виходу з ладу електродвигуна Армування захисної броні гнучкого вала відомого вібратора здійснювали сталевою стрічкою перерізом 2x1 Омм Захисна броня в запропонованому рішенні армується плющеною сталевою стрічкою перерізом 5,5x1,8мм Це надає гнучкому валу еластичність та знижує вібраційні навантаження на руки оператора Електродвигун вібратора захищений рамою захисною від механічних пошкоджень Блок шпинделя в новому технічному рішенні розвантажує вал ротора від радіальних навантажень Кабельний вивід додатково закріплений на захисній рамці металевим хомутом Причинно-наслідковий зв'язок між достатніми у всіх випадках істотними ознаками запропонованого рішення і отриманими підсумковими технічними результатами забезпечують нові технічні якості, дозволяючи в сполученні з відомими ознаками отримати технічні результати, означені в постановці задачі За наявними у заявника відомостями, запропонована сукупність ознак, що характеризують суть винаходу, невідома з рівня техніки, тобто, винахід відповідає критерію ."новизни" Винахід, що заявляється, пояснюється кресленнями, на яких однакові елементи мають однакові цифрові позначення На фіг 1 представлено загальний вигляд вібратора, На фіг 2 - загальний вигляд електродвигуна, На фіг 3 - принципова схема електропривода, Вібратор складається із електродвигуна з електроприводом 1, основними конструктивними елементами якого є вал ротора 14, задній щит 15 з опорою вала ротора, кулачкова муфта 10, шпиндель 5, статор 13 та ротор 12, між ротором і кулачковою муфтою розташовано передній щит з опорою 11, гнучкого вала 2 з вібронаконечником З Вібратор містить корпус шпинделя 4, шпиндель 5 Корпус електропривода захищений захисною рамою 6 Електропривод розміщений на основі 8 Вібратор має кабельний вивід 7, приєднаний до захисної рами хомутом 9 Працює вібратор наступним чином вібратор з усіма його конструктивними елементами приєднують через кабельний вивід до джерела електричного живлення, а вібронаконечник через гнучкий вал занурюють у бетонну суміш Механічні коливання, які виникають у вібраторі, корпусом вібронаконечника передаються бетонній суміші та сприяють ущільненню як при укладанні бетону в МОНОЛІТНІ конструкції з різним ступенем армування, так і при виготовленні бетонних і залізобетонних виробів у збірному виробництві Гнучкий вал розрахований на обертання тільки в праву сторону Вібратори використовують за наявності побутової мережі електроживлення 220В Суть винаходу не витікає явним чином для спеціаліста з відомого рівня техніки Сукупність ознак, які характеризують звісне рішення, не забезпечує досягнення нових властивостей і тільки наявність відрізняючих ознак винаходу дозволяє отримати нові властивості, новий технічний результат Отже, винахід відповідає критерію „винахідницький рівень" Запропонована конструкція вібратора виготовлена на рівні промислового зразка і при випробуванні виявила позитивні результати Зараз здійснюється підготовка виробництва до його серійного випуску Таким чином, запропоноване технічне рішення відповідає критерію „промислова придатність" і в цілому може бути захищене патентом на винахід 61266 Комп'ютерна верстка Т Чепелєва Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
