Устаткування для опоросу і утримання свиноматки з поросятами

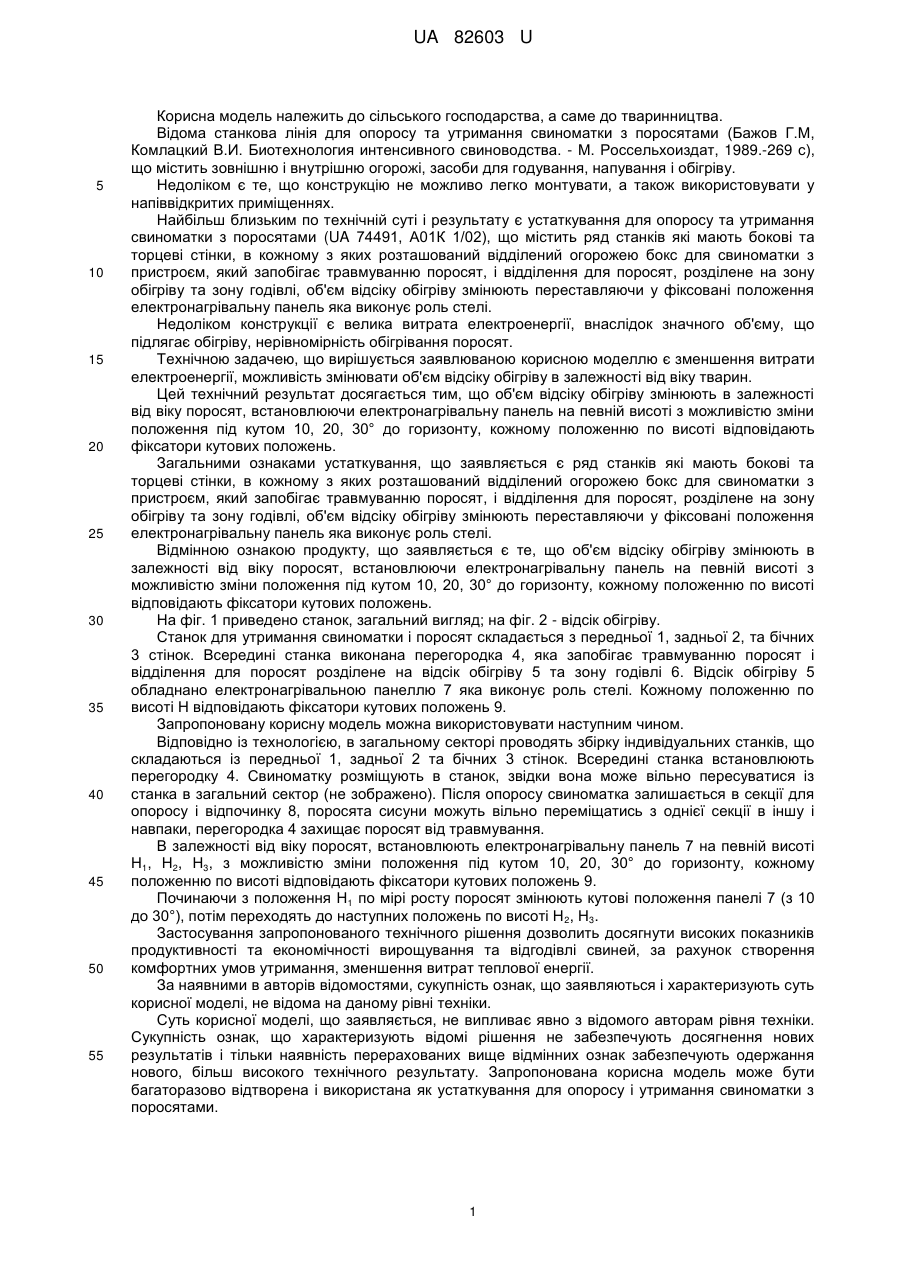

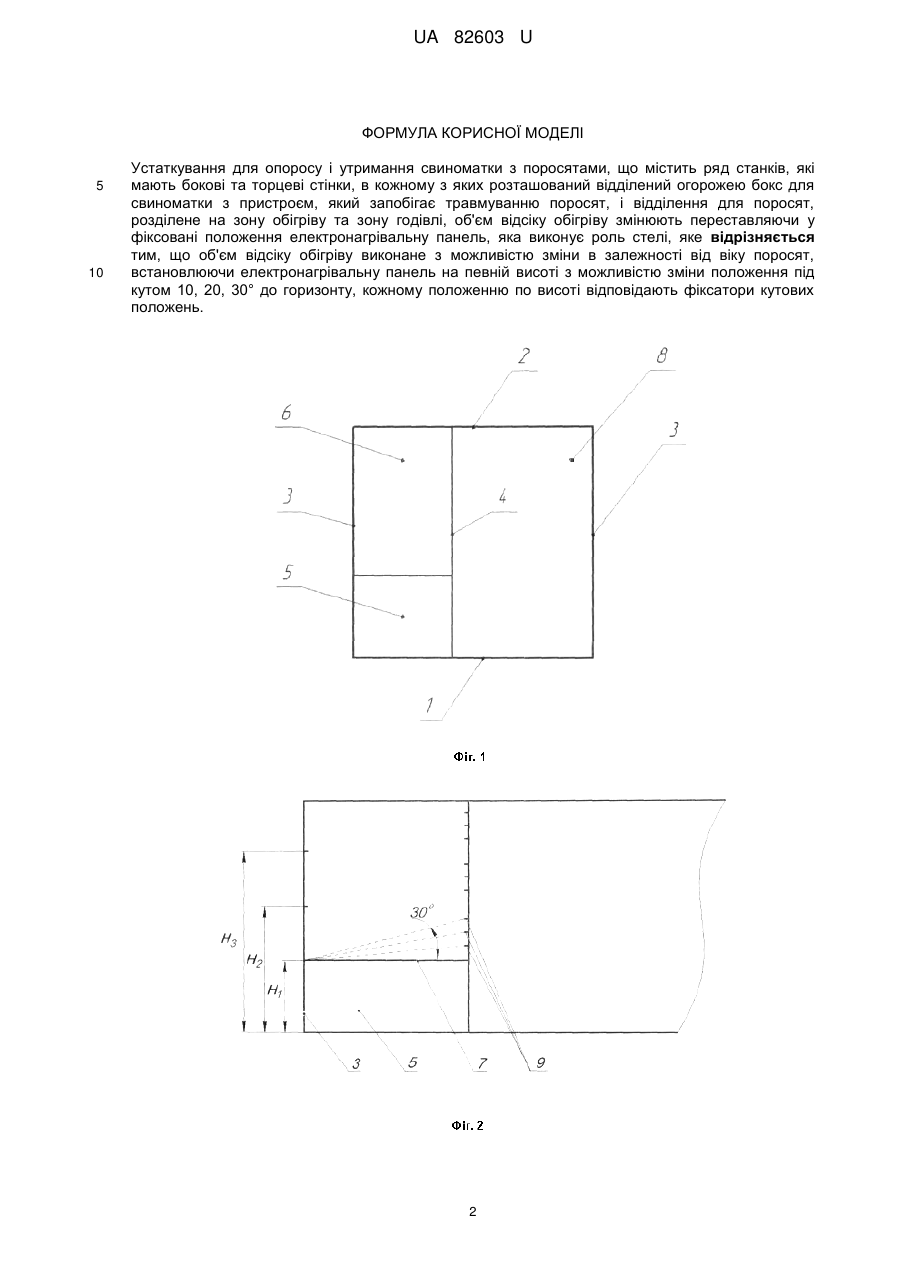

Реферат: Устаткування для опоросу і утримання свиноматки з поросятами містить ряд станків, які мають бокові та торцеві стінки, в кожному з яких розташований відділений огорожею бокс для свиноматки з пристроєм, який запобігає травмуванню поросят, і відділення для поросят, розділене на зону обігріву та зону годівлі, об'єм відсіку обігріву змінюють переставляючи у фіксовані положення електронагрівальну панель, яка виконує роль стелі. Об'єм відсіку обігріву виконане з можливістю зміни в залежності від віку поросят, встановлюючи електронагрівальну панель на певній висоті з можливістю зміни положення під кутом 10, 20, 30° до горизонту. Кожному положенню по висоті відповідають фіксатори кутових положень. UA 82603 U (54) УСТАТКУВАННЯ ДЛЯ ОПОРОСУ І УТРИМАННЯ СВИНОМАТКИ З ПОРОСЯТАМИ UA 82603 U UA 82603 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільського господарства, а саме до тваринництва. Відома станкова лінія для опоросу та утримання свиноматки з поросятами (Бажов Г.М, Комлацкий В.И. Биотехнология интенсивного свиноводства. - М. Россельхоиздат, 1989.-269 с), що містить зовнішню і внутрішню огорожі, засоби для годування, напування і обігріву. Недоліком є те, що конструкцію не можливо легко монтувати, а також використовувати у напіввідкритих приміщеннях. Найбільш близьким по технічній суті і результату є устаткування для опоросу та утримання свиноматки з поросятами (UA 74491, А01К 1/02), що містить ряд станків які мають бокові та торцеві стінки, в кожному з яких розташований відділений огорожею бокс для свиноматки з пристроєм, який запобігає травмуванню поросят, і відділення для поросят, розділене на зону обігріву та зону годівлі, об'єм відсіку обігріву змінюють переставляючи у фіксовані положення електронагрівальну панель яка виконує роль стелі. Недоліком конструкції є велика витрата електроенергії, внаслідок значного об'єму, що підлягає обігріву, нерівномірність обігрівання поросят. Технічною задачею, що вирішується заявлюваною корисною моделлю є зменшення витрати електроенергії, можливість змінювати об'єм відсіку обігріву в залежності від віку тварин. Цей технічний результат досягається тим, що об'єм відсіку обігріву змінюють в залежності від віку поросят, встановлюючи електронагрівальну панель на певній висоті з можливістю зміни положення під кутом 10, 20, 30° до горизонту, кожному положенню по висоті відповідають фіксатори кутових положень. Загальними ознаками устаткування, що заявляється є ряд станків які мають бокові та торцеві стінки, в кожному з яких розташований відділений огорожею бокс для свиноматки з пристроєм, який запобігає травмуванню поросят, і відділення для поросят, розділене на зону обігріву та зону годівлі, об'єм відсіку обігріву змінюють переставляючи у фіксовані положення електронагрівальну панель яка виконує роль стелі. Відмінною ознакою продукту, що заявляється є те, що об'єм відсіку обігріву змінюють в залежності від віку поросят, встановлюючи електронагрівальну панель на певній висоті з можливістю зміни положення під кутом 10, 20, 30° до горизонту, кожному положенню по висоті відповідають фіксатори кутових положень. На фіг. 1 приведено станок, загальний вигляд; на фіг. 2 - відсік обігріву. Станок для утримання свиноматки і поросят складається з передньої 1, задньої 2, та бічних 3 стінок. Всередині станка виконана перегородка 4, яка запобігає травмуванню поросят і відділення для поросят розділене на відсік обігріву 5 та зону годівлі 6. Відсік обігріву 5 обладнано електронагрівальною панеллю 7 яка виконує роль стелі. Кожному положенню по висоті Н відповідають фіксатори кутових положень 9. Запропоновану корисну модель можна використовувати наступним чином. Відповідно із технологією, в загальному секторі проводять збірку індивідуальних станків, що складаються із передньої 1, задньої 2 та бічних 3 стінок. Всередині станка встановлюють перегородку 4. Свиноматку розміщують в станок, звідки вона може вільно пересуватися із станка в загальний сектор (не зображено). Після опоросу свиноматка залишається в секції для опоросу і відпочинку 8, поросята сисуни можуть вільно переміщатись з однієї секції в іншу і навпаки, перегородка 4 захищає поросят від травмування. В залежності від віку поросят, встановлюють електронагрівальну панель 7 на певній висоті Н1, Н2, Н3, з можливістю зміни положення під кутом 10, 20, 30° до горизонту, кожному положенню по висоті відповідають фіксатори кутових положень 9. Починаючи з положення Н1 по мірі росту поросят змінюють кутові положення панелі 7 (з 10 до 30°), потім переходять до наступних положень по висоті Н 2, Н3. Застосування запропонованого технічного рішення дозволить досягнути високих показників продуктивності та економічності вирощування та відгодівлі свиней, за рахунок створення комфортних умов утримання, зменшення витрат теплової енергії. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як устаткування для опоросу і утримання свиноматки з поросятами. 1 UA 82603 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Устаткування для опоросу і утримання свиноматки з поросятами, що містить ряд станків, які мають бокові та торцеві стінки, в кожному з яких розташований відділений огорожею бокс для свиноматки з пристроєм, який запобігає травмуванню поросят, і відділення для поросят, розділене на зону обігріву та зону годівлі, об'єм відсіку обігріву змінюють переставляючи у фіксовані положення електронагрівальну панель, яка виконує роль стелі, яке відрізняється тим, що об'єм відсіку обігріву виконане з можливістю зміни в залежності від віку поросят, встановлюючи електронагрівальну панель на певній висоті з можливістю зміни положення під кутом 10, 20, 30° до горизонту, кожному положенню по висоті відповідають фіксатори кутових положень. 2 UA 82603 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
