Пристрій поступально-реверсивного переміщення вихідної ланки
Номер патенту: 91308
Опубліковано: 12.07.2010
Автори: Шустикевич Андрій Іванович, Пилип Роман Васильович, Чехман Ярослав Іванович
Формула / Реферат
Пристрій поступально-реверсивного переміщення вихідної ланки, який включає центральний зубчастий елемент (3), сателіт (6), що зачіпляється з колесом (3) через паразитне колесо (4) і поводок (10), та поступальну ланку – повзун (8), що рухається в напрямних, який відрізняється тим, що додатково містить важіль (11), що з'єднує центри зубчастого колеса (3) і паразитного колеса (4), паразитне колесо (5), яке знаходиться в зачепленні з колесами (4) і (6), зубчасте колесо (6) зблоковане з більшим зубчастим колесом (7), що зачіпляється з нерухомою зубчастою рейкою (9), а повзун (8) знаходиться на валу коліс (6) і (7), при цьому центральний зубчастий елемент (3) виконаний у вигляді зубчастого сектора і отримує хитальний рух від кривошипно-важільного чотириланкового механізму (1-2).
Текст

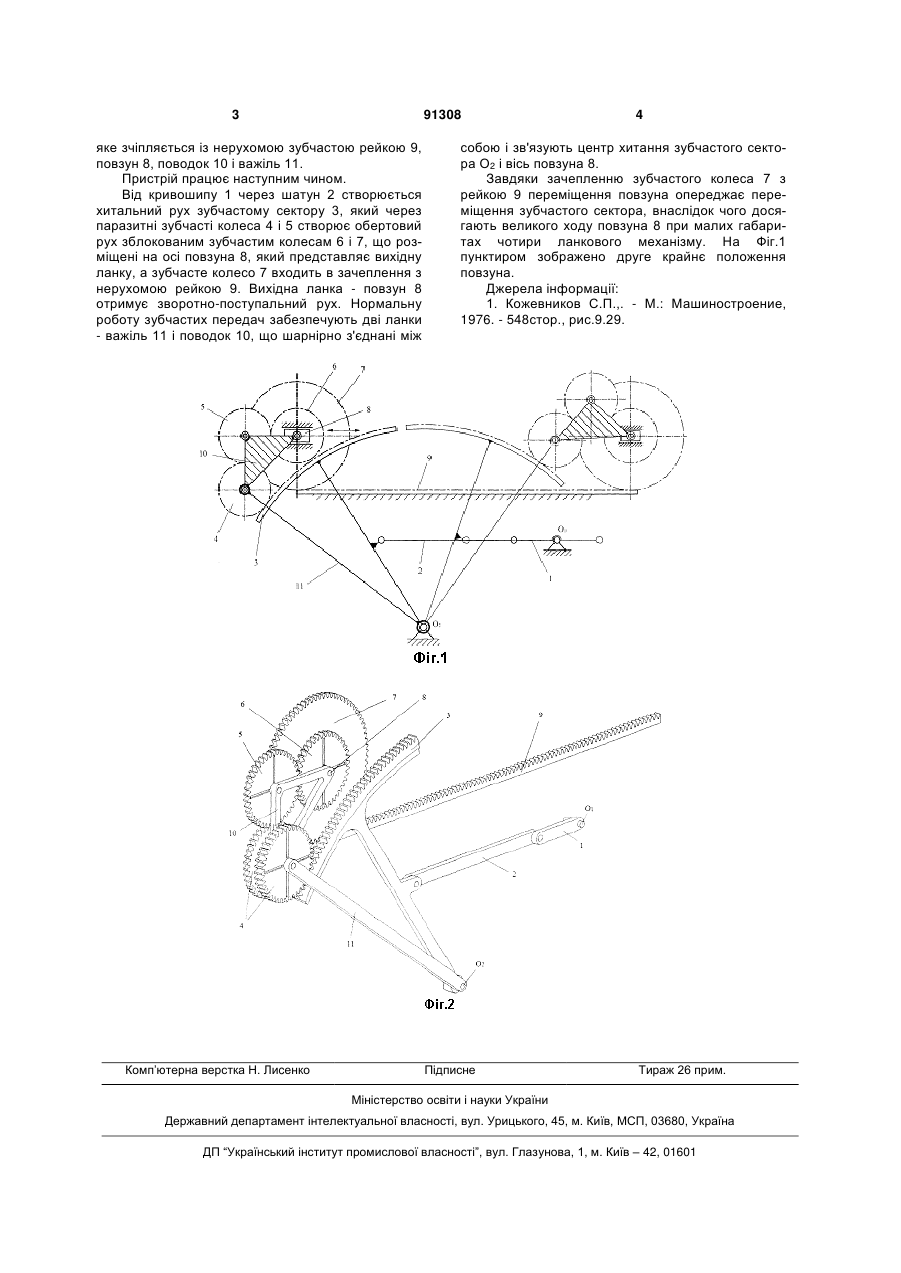

Пристрій поступально-реверсивного переміщення вихідної ланки, який включає центральний 3 91308 яке зчіпляється із нерухомою зубчастою рейкою 9, повзун 8, поводок 10 і важіль 11. Пристрій працює наступним чином. Від кривошипу 1 через шатун 2 створюється хитальний рух зубчастому сектору 3, який через паразитні зубчасті колеса 4 і 5 створює обертовий рух зблокованим зубчастим колесам 6 і 7, що розміщені на осі повзуна 8, який представляє вихідну ланку, а зубчасте колесо 7 входить в зачеплення з нерухомою рейкою 9. Вихідна ланка - повзун 8 отримує зворотно-поступальний рух. Нормальну роботу зубчастих передач забезпечують дві ланки - важіль 11 і поводок 10, що шарнірно з'єднані між Комп’ютерна верстка Н. Лиcенко 4 собою і зв'язують центр хитання зубчастого сектора О2 і вісь повзуна 8. Завдяки зачепленню зубчастого колеса 7 з рейкою 9 переміщення повзуна опереджає переміщення зубчастого сектора, внаслідок чого досягають великого ходу повзуна 8 при малих габаритах чотири ланкового механізму. На Фіг.1 пунктиром зображено друге крайнє положення повзуна. Джерела інформації: 1. Кожевников С.П.,. - М.: Машиностроение, 1976. - 548стор., рис.9.29. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice of translational-reversing displacement of output link
Автори англійськоюChekhman Yaroslav Ivanovych, Shustykevych Andrii Ivanovych, Pylyp Roman Vasyliovych
Назва патенту російськоюУстройство поступательно-реверсивного перемещения выходного звена
Автори російськоюЧехман Ярослав Иванович, Шустикевич Андрей Иванович, Пилип Роман Васильевич
МПК / Мітки
МПК: F16J 7/00
Мітки: переміщення, вихідної, поступально-реверсивного, ланки, пристрій
