П’`єзоелектричний трансформатор

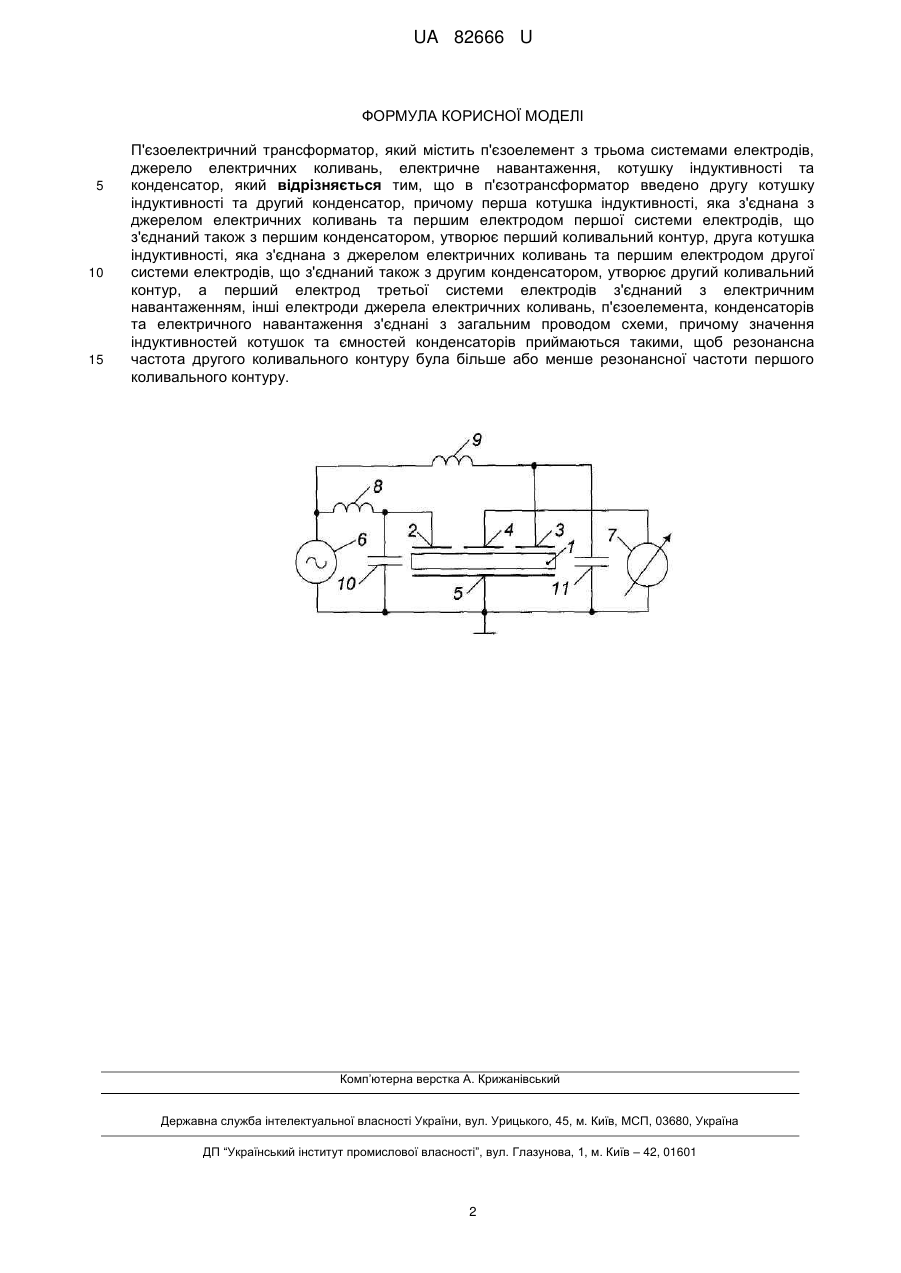

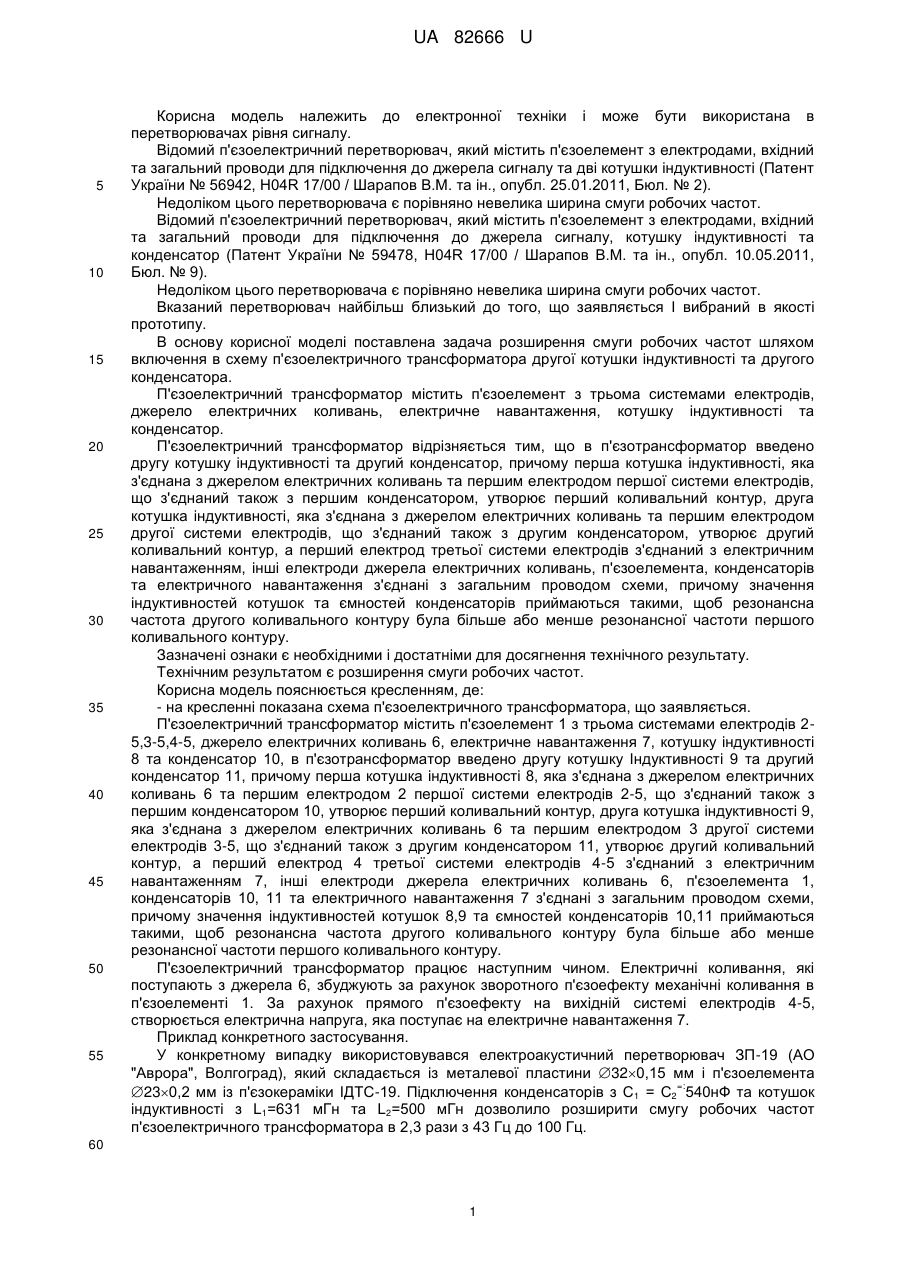

Реферат: П'єзоелектричний трансформатор, містить п'єзоелемент з трьома системами електродів, джерело електричних коливань, електричне навантаження, котушку індуктивності та конденсатор. В п'єзотрансформатор введено другу котушку індуктивності та другий конденсатор, причому перша котушка індуктивності, яка з'єднана з джерелом електричних коливань та першим електродом першої системи електродів, що з'єднаний також з першим конденсатором, утворює перший коливальний контур, друга котушка індуктивності, яка з'єднана з джерелом електричних коливань та першим електродом другої системи електродів, що з'єднаний також з другим конденсатором, утворює другий коливальний контур, а перший електрод третьої системи електродів з'єднаний з електричним навантаженням, інші електроди джерела електричних коливань, п'єзоелемента, конденсаторів та електричного навантаження з'єднані з загальним проводом схеми, причому значення індуктивностей котушок та ємностей конденсаторів приймаються такими, щоб резонансна частота другого коливального контуру була більше або менше резонансної частоти першого коливального контуру. UA 82666 U (54) П'ЄЗОЕЛЕКТРИЧНИЙ ТРАНСФОРМАТОР UA 82666 U UA 82666 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до електронної техніки і може бути використана в перетворювачах рівня сигналу. Відомий п'єзоелектричний перетворювач, який містить п'єзоелемент з електродами, вхідний та загальний проводи для підключення до джерела сигналу та дві котушки індуктивності (Патент України № 56942, H04R 17/00 / Шарапов В.М. та ін., опубл. 25.01.2011, Бюл. № 2). Недоліком цього перетворювача є порівняно невелика ширина смуги робочих частот. Відомий п'єзоелектричний перетворювач, який містить п'єзоелемент з електродами, вхідний та загальний проводи для підключення до джерела сигналу, котушку індуктивності та конденсатор (Патент України № 59478, H04R 17/00 / Шарапов В.М. та ін., опубл. 10.05.2011, Бюл. № 9). Недоліком цього перетворювача є порівняно невелика ширина смуги робочих частот. Вказаний перетворювач найбільш близький до того, що заявляється І вибраний в якості прототипу. В основу корисної моделі поставлена задача розширення смуги робочих частот шляхом включення в схему п'єзоелектричного трансформатора другої котушки індуктивності та другого конденсатора. П'єзоелектричний трансформатор містить п'єзоелемент з трьома системами електродів, джерело електричних коливань, електричне навантаження, котушку індуктивності та конденсатор. П'єзоелектричний трансформатор відрізняється тим, що в п'єзотрансформатор введено другу котушку індуктивності та другий конденсатор, причому перша котушка індуктивності, яка з'єднана з джерелом електричних коливань та першим електродом першої системи електродів, що з'єднаний також з першим конденсатором, утворює перший коливальний контур, друга котушка індуктивності, яка з'єднана з джерелом електричних коливань та першим електродом другої системи електродів, що з'єднаний також з другим конденсатором, утворює другий коливальний контур, а перший електрод третьої системи електродів з'єднаний з електричним навантаженням, інші електроди джерела електричних коливань, п'єзоелемента, конденсаторів та електричного навантаження з'єднані з загальним проводом схеми, причому значення індуктивностей котушок та ємностей конденсаторів приймаються такими, щоб резонансна частота другого коливального контуру була більше або менше резонансної частоти першого коливального контуру. Зазначені ознаки є необхідними і достатніми для досягнення технічного результату. Технічним результатом є розширення смуги робочих частот. Корисна модель пояснюється кресленням, де: - на кресленні показана схема п'єзоелектричного трансформатора, що заявляється. П'єзоелектричний трансформатор містить п'єзоелемент 1 з трьома системами електродів 25,3-5,4-5, джерело електричних коливань 6, електричне навантаження 7, котушку індуктивності 8 та конденсатор 10, в п'єзотрансформатор введено другу котушку Індуктивності 9 та другий конденсатор 11, причому перша котушка індуктивності 8, яка з'єднана з джерелом електричних коливань 6 та першим електродом 2 першої системи електродів 2-5, що з'єднаний також з першим конденсатором 10, утворює перший коливальний контур, друга котушка індуктивності 9, яка з'єднана з джерелом електричних коливань 6 та першим електродом 3 другої системи електродів 3-5, що з'єднаний також з другим конденсатором 11, утворює другий коливальний контур, а перший електрод 4 третьої системи електродів 4-5 з'єднаний з електричним навантаженням 7, інші електроди джерела електричних коливань 6, п'єзоелемента 1, конденсаторів 10, 11 та електричного навантаження 7 з'єднані з загальним проводом схеми, причому значення індуктивностей котушок 8,9 та ємностей конденсаторів 10,11 приймаються такими, щоб резонансна частота другого коливального контуру була більше або менше резонансної частоти першого коливального контуру. П'єзоелектричний трансформатор працює наступним чином. Електричні коливання, які поступають з джерела 6, збуджують за рахунок зворотного п'єзоефекту механічні коливання в п'єзоелементі 1. За рахунок прямого п'єзоефекту на вихідній системі електродів 4-5, створюється електрична напруга, яка поступає на електричне навантаження 7. Приклад конкретного застосування. У конкретному випадку використовувався електроакустичний перетворювач ЗП-19 (АО "Аврора", Волгоград), який складається із металевої пластини 320,15 мм і п'єзоелемента =: 230,2 мм із п'єзокераміки ІДТС-19. Підключення конденсаторів з С1 = С2 540нФ та котушок індуктивності з L1=631 мГн та L2=500 мГн дозволило розширити смугу робочих частот п'єзоелектричного трансформатора в 2,3 рази з 43 Гц до 100 Гц. 60 1 UA 82666 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 П'єзоелектричний трансформатор, який містить п'єзоелемент з трьома системами електродів, джерело електричних коливань, електричне навантаження, котушку індуктивності та конденсатор, який відрізняється тим, що в п'єзотрансформатор введено другу котушку індуктивності та другий конденсатор, причому перша котушка індуктивності, яка з'єднана з джерелом електричних коливань та першим електродом першої системи електродів, що з'єднаний також з першим конденсатором, утворює перший коливальний контур, друга котушка індуктивності, яка з'єднана з джерелом електричних коливань та першим електродом другої системи електродів, що з'єднаний також з другим конденсатором, утворює другий коливальний контур, а перший електрод третьої системи електродів з'єднаний з електричним навантаженням, інші електроди джерела електричних коливань, п'єзоелемента, конденсаторів та електричного навантаження з'єднані з загальним проводом схеми, причому значення індуктивностей котушок та ємностей конденсаторів приймаються такими, щоб резонансна частота другого коливального контуру була більше або менше резонансної частоти першого коливального контуру. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
