Шиберний клапан доменного повітронагрівача
Номер патенту: 82757
Опубліковано: 12.08.2013
Автори: Голінка Сергій Миколайович, Шаганов Олексій Юрійович, Поярков Владислав Олександрович, Пеклич Михайло Михайлович, Тутов Костянтин Михайлович
Формула / Реферат

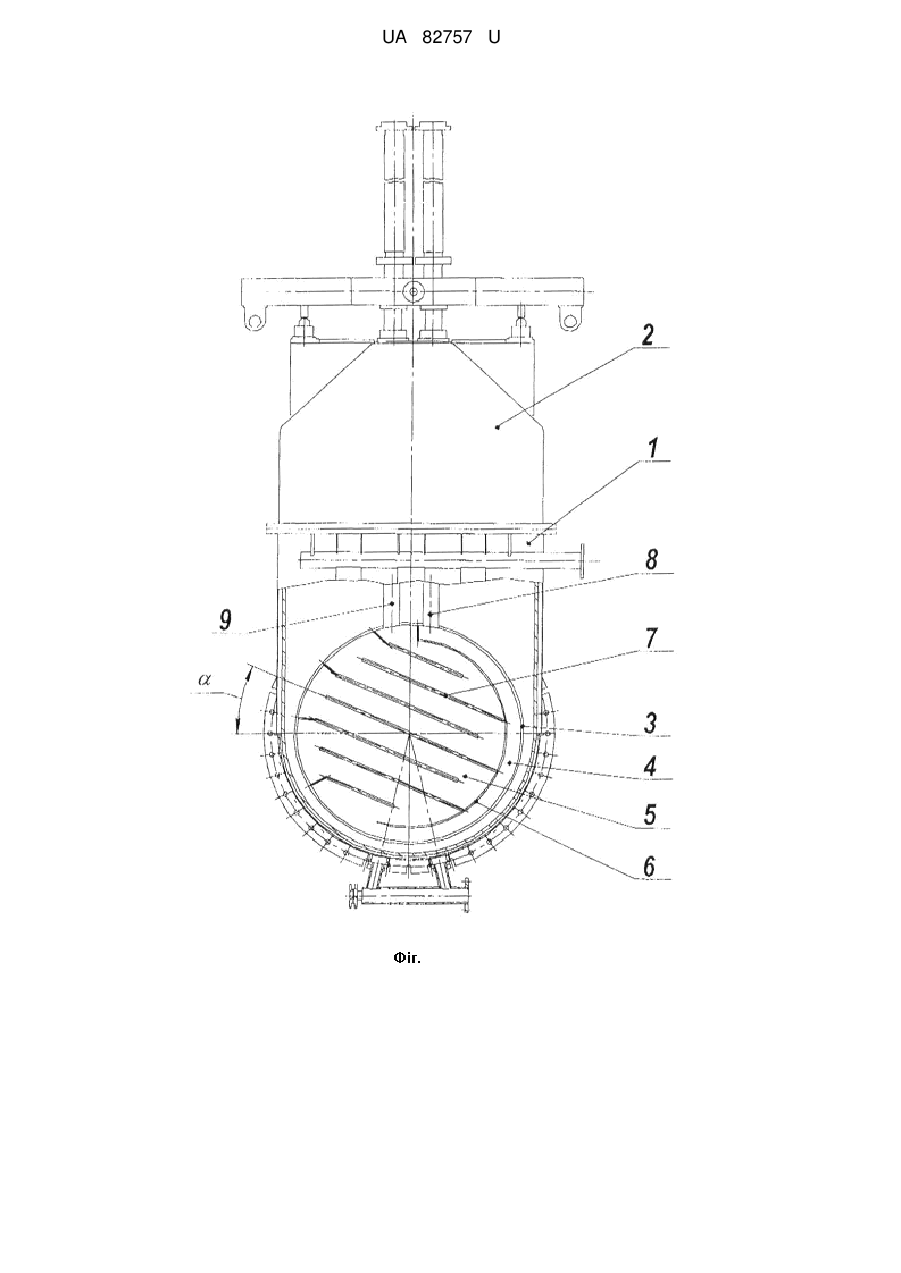

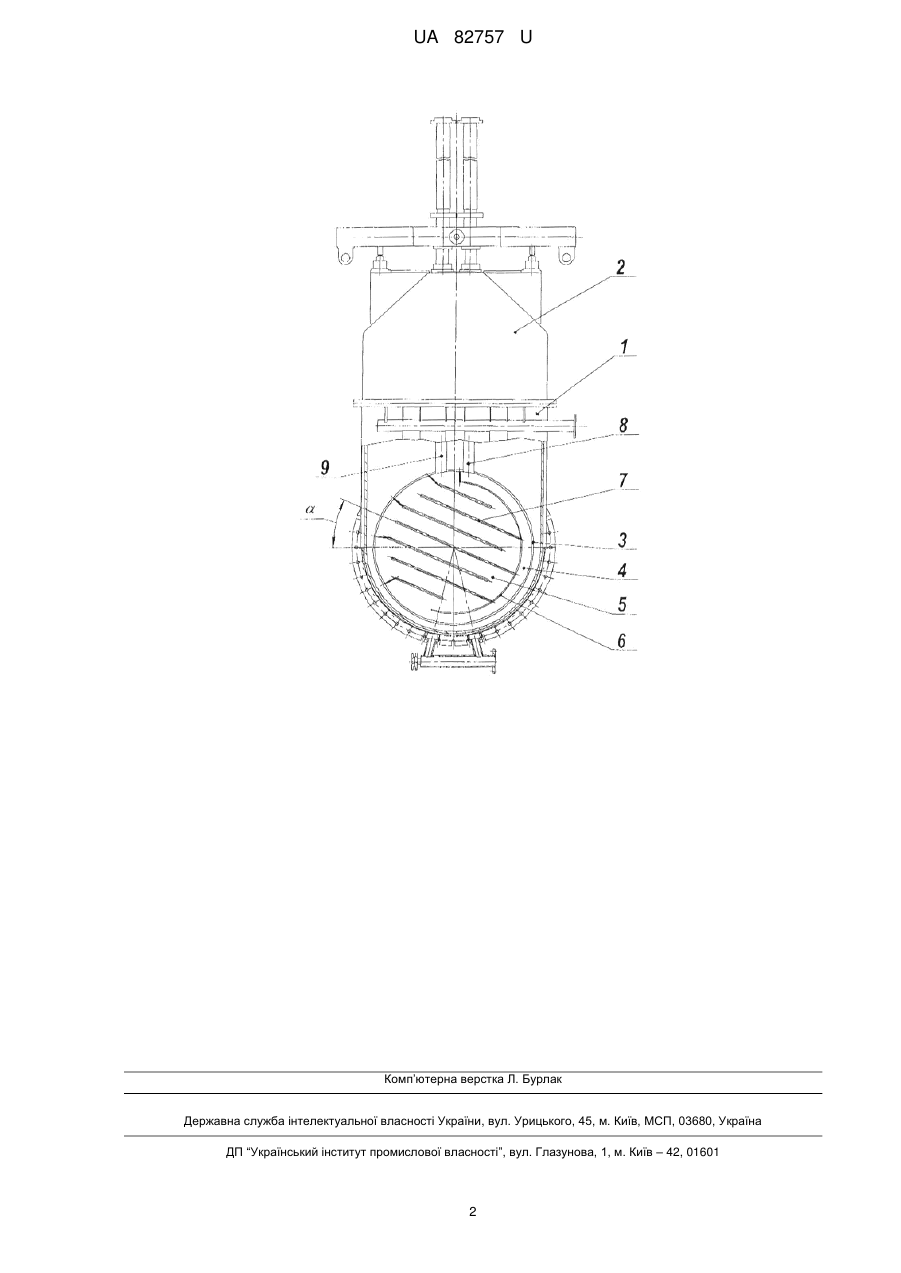

Шиберний клапан доменного повітронагрівача, що містить футерований корпус з кришкою й охолоджуваний футерований порожній диск, що складається з двох фігурних боковин, у порожнині охолодження якого (диска) розташовані криволінійна напрямна для підведення охолоджувальної рідини й похилі розділові перегородки, який відрізняється тим, що кут a нахилу розділових перегородок щодо горизонтальної площини становить 15-24°.
Текст

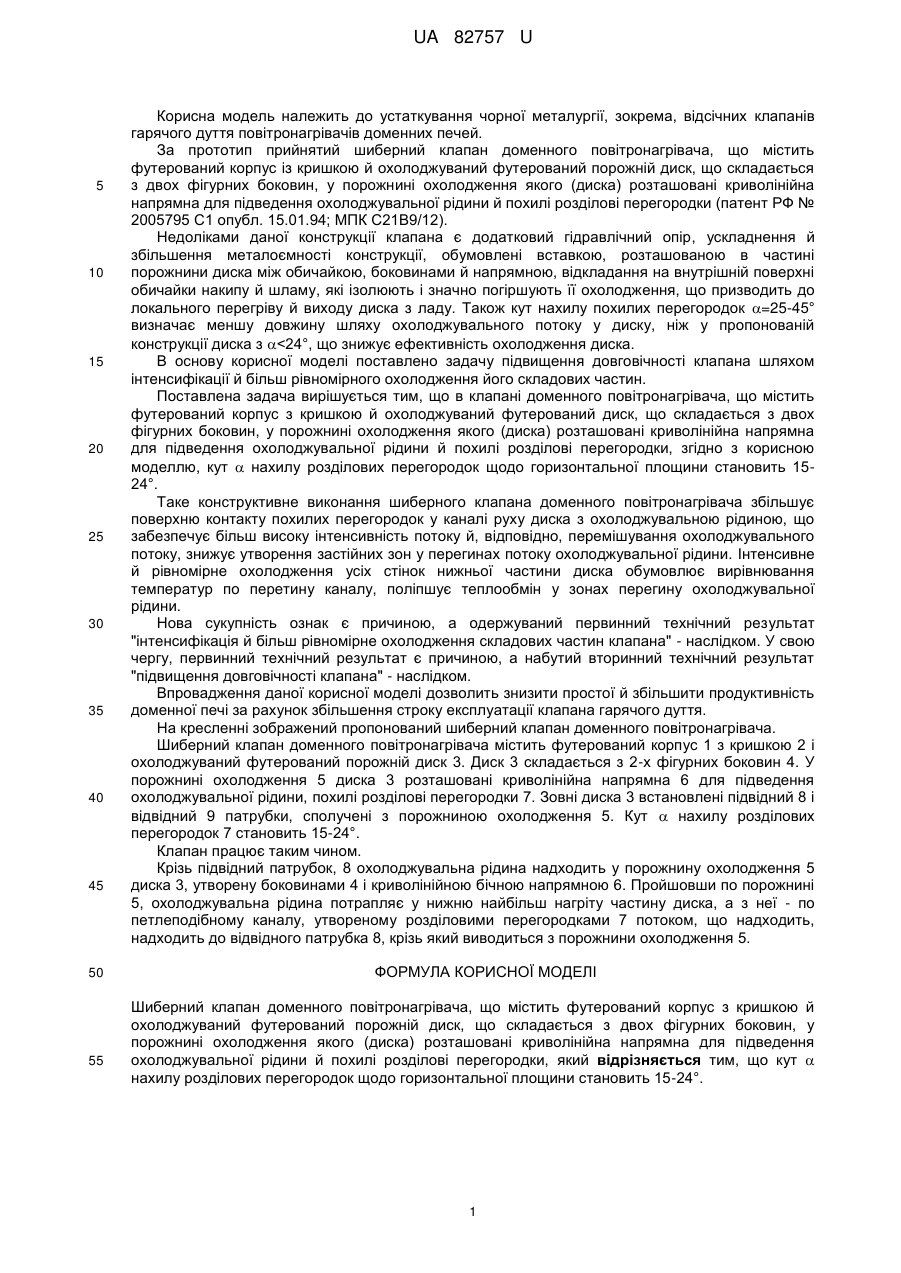

Реферат: Шиберний клапан доменного повітронагрівача містить футерований корпус з кришкою й охолоджуваний футерований порожній диск, що складається з двох фігурних боковин, у порожнині охолодження якого (диска) розташовані криволінійна напрямна для підведення охолоджувальної рідини й похилі розділові перегородки. Кут нахилу розділових перегородок щодо горизонтальної площини становить 15-24°. UA 82757 U (12) UA 82757 U UA 82757 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до устаткування чорної металургії, зокрема, відсічних клапанів гарячого дуття повітронагрівачів доменних печей. За прототип прийнятий шиберний клапан доменного повітронагрівача, що містить футерований корпус із кришкою й охолоджуваний футерований порожній диск, що складається з двох фігурних боковин, у порожнині охолодження якого (диска) розташовані криволінійна напрямна для підведення охолоджувальної рідини й похилі розділові перегородки (патент РФ № 2005795 С1 опубл. 15.01.94; МПК С21В9/12). Недоліками даної конструкції клапана є додатковий гідравлічний опір, ускладнення й збільшення металоємності конструкції, обумовлені вставкою, розташованою в частині порожнини диска між обичайкою, боковинами й напрямною, відкладання на внутрішній поверхні обичайки накипу й шламу, які ізолюють і значно погіршують її охолодження, що призводить до локального перегріву й виходу диска з ладу. Також кут нахилу похилих перегородок =25-45° визначає меншу довжину шляху охолоджувального потоку у диску, ніж у пропонованій конструкції диска з
ДивитисяДодаткова інформація
Назва патенту англійськоюGate valve for blast-furnace stove
Автори англійськоюPeklich Mykhailo Mykhailovych, Holinka Serhii Mykolaiovych, Tutov Kostiantyn Mykhailovych, Shahanov Oleksii Yuriiovych, Poiarkov Vladyslav Oleksandrovych
Назва патенту російськоюШиберный клапан доменного воздухонагревателя
Автори російськоюПеклич Михаил Михайлович, Голинка Сергей Николаевич, Тутов Константин Михайлович, Шаганов Алексей Юрьевич, Поярков Владислав Александрович
МПК / Мітки
МПК: C21B 9/12
Мітки: повітронагрівача, шиберний, клапан, доменного
