Спосіб відновлення теплоізоляційного шару купола доменного повітронагрівача

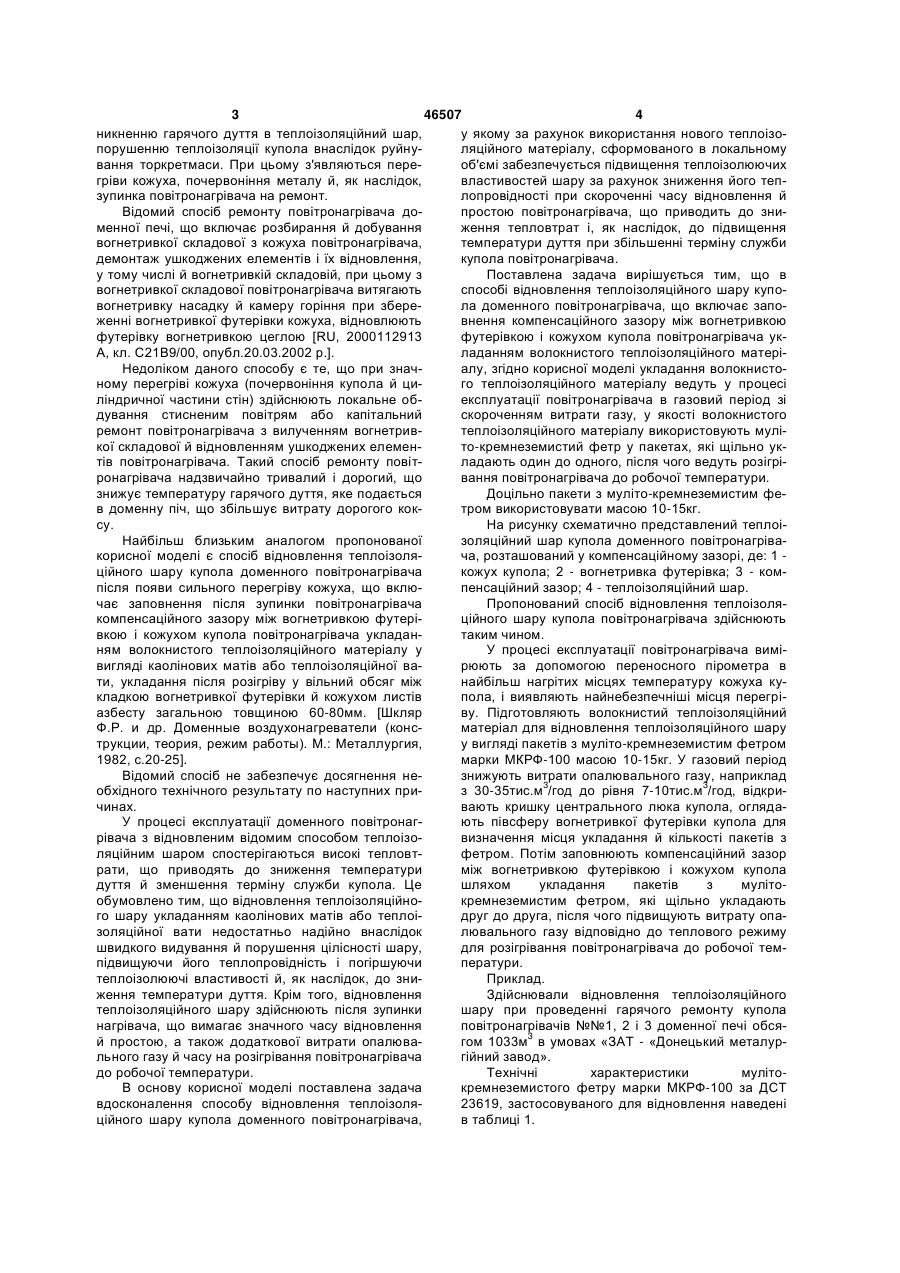

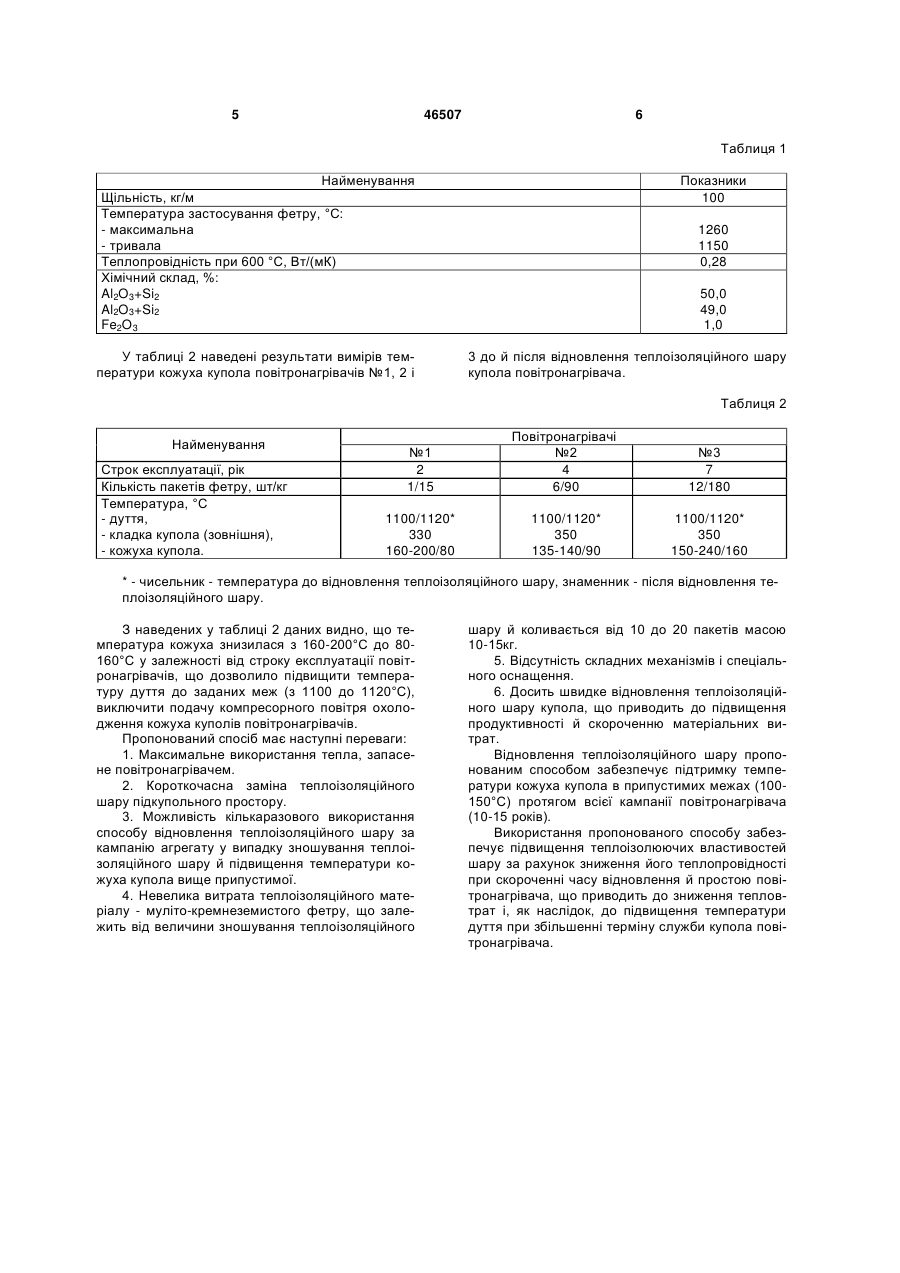

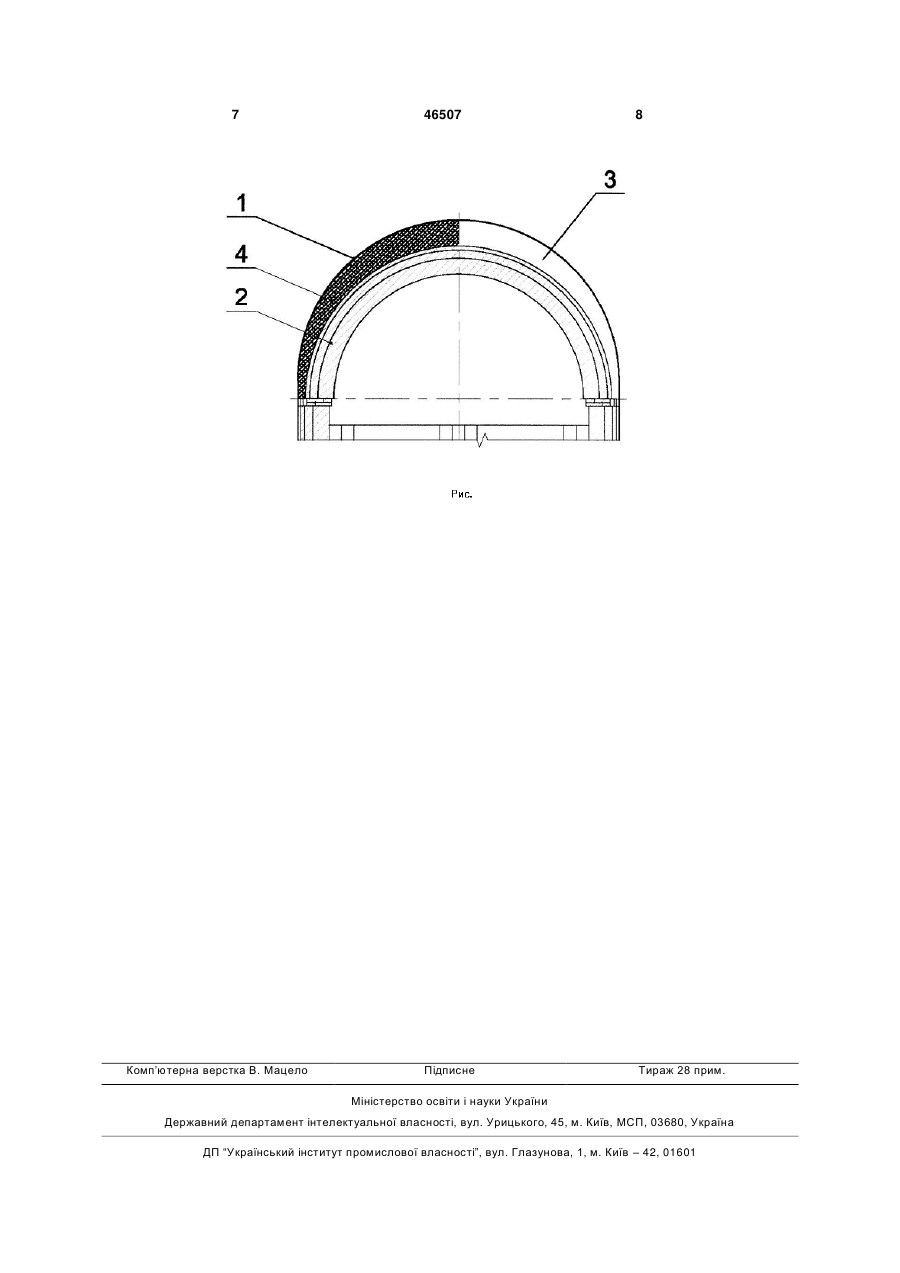

1. Спосіб відновлення теплоізоляційного шару купола доменного повітронагрівача, що включає заповнення компенсаційного зазору між вогнетривкою футерівкою і кожухом купола повітронагрівача укладанням волокнистого теплоізоляційного матеріалу, який відрізняється тим, що укладання волокнистого теплоізоляційного матеріалу ведуть у процесі експлуатації повітронагрівача в газовий період зі скороченням витрати газу, а як волокнистий теплоізоляційний матеріал використовують муліто-кремнеземистий фетр у пакетах, які щільно укладають один до одного, після чого ведуть розігрівання повітронагрівача до робочої температури. 2. Спосіб за п. 1, який відрізняється тим, що пакети з муліто-кремнеземистим фетром використовують масою 10-15 кг. (19) (21) u200906844 (22) 30.06.2009 (24) 25.12.2009 (46) 25.12.2009, Бюл.№ 24, 2009 р. (72) КРИКУНОВ БОРИС ПЕТРОВИЧ, ЗАМУРУЄВ ВАЛЕРІЙ МИХАЙЛОВИЧ, КОЛЄСНИКОВ ДМИТРО ВАСИЛЬОВИЧ, ЦУКАНОВ ВЛАДИСЛАВ ІВАНОВИЧ, ПОПОВ ВАЛЕРІЙ ЄВГЕНЬЙОВИЧ, ДРЕЙКО ОЛЕКСІЙ ІВАНОВИЧ, ЧЕРНІКОВ ВІКТОР СЕРГІЙОВИЧ, РУБЦОВ ОЛЕКСАНДР НІКОЛАЙОВИЧ, ДОРОФЕЄВ ОЛЕКСАНДР ВІКТОРОВИЧ, ДМИТРІЄВ ЄВГЕН ВОЛОДИМИРОВИЧ, КОМКОВ ДМИТРО ВЯЧЕСЛАВОВИЧ, ЯКОВЕНКО АНАТОЛІЙ ТИМОФІЙОВИЧ (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ДОНЕЦЬКСТАЛЬ" МЕТАЛУРГІЙНИЙ ЗАВОД" 3 46507 4 никненню гарячого дуття в теплоізоляційний шар, у якому за рахунок використання нового теплоізопорушенню теплоізоляції купола внаслідок руйнуляційного матеріалу, сформованого в локальному вання торкретмаси. При цьому з'являються переоб'ємі забезпечується підвищення теплоізолюючих гріви кожуха, почервоніння металу й, як наслідок, властивостей шару за рахунок зниження його тепзупинка повітронагрівача на ремонт. лопровідності при скороченні часу відновлення й Відомий спосіб ремонту повітронагрівача допростою повітронагрівача, що приводить до знименної печі, що включає розбирання й добування ження тепловтрат і, як наслідок, до підвищення вогнетривкої складової з кожуха повітронагрівача, температури дуття при збільшенні терміну служби демонтаж ушкоджених елементів і їх відновлення, купола повітронагрівача. у тому числі й вогнетривкій складовій, при цьому з Поставлена задача вирішується тим, що в вогнетривкої складової повітронагрівача витягають способі відновлення теплоізоляційного шару куповогнетривку насадку й камеру горіння при зберела доменного повітронагрівача, що включає запоженні вогнетривкої футерівки кожуха, відновлюють внення компенсаційного зазору між вогнетривкою футерівку вогнетривкою цеглою [RU, 2000112913 футерівкою і кожухом купола повітронагрівача укА, кл. С21В9/00, опубл.20.03.2002 p.]. ладанням волокнистого теплоізоляційного матеріНедоліком даного способу є те, що при значалу, згідно корисної моделі укладання волокнистоному перегріві кожуха (почервоніння купола й циго теплоізоляційного матеріалу ведуть у процесі ліндричної частини стін) здійснюють локальне обексплуатації повітронагрівача в газовий період зі дування стисненим повітрям або капітальний скороченням витрати газу, у якості волокнистого ремонт повітронагрівача з вилученням вогнетривтеплоізоляційного матеріалу використовують мулікої складової й відновленням ушкоджених елементо-кремнеземистий фетр у пакетах, які щільно уктів повітронагрівача. Такий спосіб ремонту повітладають один до одного, після чого ведуть розігріронагрівача надзвичайно тривалий і дорогий, що вання повітронагрівача до робочої температури. знижує температуру гарячого дуття, яке подається Доцільно пакети з муліто-кремнеземистим фев доменну піч, що збільшує витрату дорогого коктром використовувати масою 10-15кг. су. На рисунку схематично представлений теплоіНайбільш близьким аналогом пропонованої золяційний шар купола доменного повітронагрівакорисної моделі є спосіб відновлення теплоізоляча, розташований у компенсаційному зазорі, де: 1 ційного шару купола доменного повітронагрівача кожух купола; 2 - вогнетривка футерівка; 3 - компісля появи сильного перегріву кожуха, що вклюпенсаційний зазор; 4 - теплоізоляційний шар. чає заповнення після зупинки повітронагрівача Пропонований спосіб відновлення теплоізолякомпенсаційного зазору між вогнетривкою футеріційного шару купола повітронагрівача здійснюють вкою і кожухом купола повітронагрівача укладантаким чином. ням волокнистого теплоізоляційного матеріалу у У процесі експлуатації повітронагрівача вимівигляді каолінових матів або теплоізоляційної варюють за допомогою переносного пірометра в ти, укладання після розігріву у вільний обсяг між найбільш нагрітих місцях температуру кожуха кукладкою вогнетривкої футерівки й кожухом листів пола, і виявляють найнебезпечніші місця перегріазбесту загальною товщиною 60-80мм. [Шкляр ву. Підготовляють волокнистий теплоізоляційний Ф.Р. и др. Доменные воздухонагреватели (консматеріал для відновлення теплоізоляційного шару трукции, теория, режим работы). М.: Металлургия, у вигляді пакетів з муліто-кремнеземистим фетром 1982, с.20-25]. марки МКРФ-100 масою 10-15кг. У газовий період Відомий спосіб не забезпечує досягнення незнижують витрати опалювального газу, наприклад 3 3 обхідного технічного результату по наступних приз 30-35тис.м /год до рівня 7-10тис.м /год, відкричинах. вають кришку центрального люка купола, оглядаУ процесі експлуатації доменного повітронагють півсферу вогнетривкої футерівки купола для рівача з відновленим відомим способом теплоізовизначення місця укладання й кількості пакетів з ляційним шаром спостерігаються високі тепловтфетром. Потім заповнюють компенсаційний зазор рати, що приводять до зниження температури між вогнетривкою футерівкою і кожухом купола дуття й зменшення терміну служби купола. Це шляхом укладання пакетів з мулітообумовлено тим, що відновлення теплоізоляційнокремнеземистим фетром, які щільно укладають го шару укладанням каолінових матів або теплоідруг до друга, після чого підвищують витрату опазоляційної вати недостатньо надійно внаслідок лювального газу відповідно до теплового режиму швидкого видування й порушення цілісності шару, для розігрівання повітронагрівача до робочої темпідвищуючи його теплопровідність і погіршуючи ператури. теплоізолюючі властивості й, як наслідок, до зниПриклад. ження температури дуття. Крім того, відновлення Здійснювали відновлення теплоізоляційного теплоізоляційного шару здійснюють після зупинки шару при проведенні гарячого ремонту купола нагрівача, що вимагає значного часу відновлення повітронагрівачів №№1, 2 і 3 доменної печі обсяй простою, а також додаткової витрати опалювагом 1033м3 в умовах «ЗАТ - «Донецький металурльного газу й часу на розігрівання повітронагрівача гійний завод». до робочої температури. Технічні характеристики мулітоВ основу корисної моделі поставлена задача кремнеземистого фетру марки МКРФ-100 за ДСТ вдосконалення способу відновлення теплоізоля23619, застосовуваного для відновлення наведені ційного шару купола доменного повітронагрівача, в таблиці 1. 5 46507 6 Таблиця 1 Найменування Щільність, кг/м Температура застосування фетру, °С: - максимальна - тривала Теплопровідність при 600 °С, Вт/(мК) Хімічний склад, %: Al2O3+Si2 Al2O3+Si2 Fe2O3 У таблиці 2 наведені результати вимірів температури кожуха купола повітронагрівачів №1, 2 і Показники 100 1260 1150 0,28 50,0 49,0 1,0 3 до й після відновлення теплоізоляційного шару купола повітронагрівача. Таблиця 2 Найменування Строк експлуатації, рік Кількість пакетів фетру, шт/кг Температура, °С - дуття, - кладка купола (зовнішня), - кожуха купола. №1 2 1/15 Повітронагрівачі №2 4 6/90 №3 7 12/180 1100/1120* 330 160-200/80 1100/1120* 350 135-140/90 1100/1120* 350 150-240/160 * - чисельник - температура до відновлення теплоізоляційного шару, знаменник - після відновлення теплоізоляційного шару. З наведених у таблиці 2 даних видно, що температура кожуха знизилася з 160-200°С до 80160°С у залежності від строку експлуатації повітронагрівачів, що дозволило підвищити температуру дуття до заданих меж (з 1100 до 1120°С), виключити подачу компресорного повітря охолодження кожуха куполів повітронагрівачів. Пропонований спосіб має наступні переваги: 1. Максимальне використання тепла, запасене повітронагрівачем. 2. Короткочасна заміна теплоізоляційного шару підкупольного простору. 3. Можливість кількаразового використання способу відновлення теплоізоляційного шару за кампанію агрегату у випадку зношування теплоізоляційного шару й підвищення температури кожуха купола вище припустимої. 4. Невелика витрата теплоізоляційного матеріалу - муліто-кремнеземистого фетру, що залежить від величини зношування теплоізоляційного шару й коливається від 10 до 20 пакетів масою 10-15кг. 5. Відсутність складних механізмів і спеціального оснащення. 6. Досить швидке відновлення теплоізоляційного шару купола, що приводить до підвищення продуктивності й скороченню матеріальних витрат. Відновлення теплоізоляційного шару пропонованим способом забезпечує підтримку температури кожуха купола в припустимих межах (100150°С) протягом всієї кампанії повітронагрівача (10-15 років). Використання пропонованого способу забезпечує підвищення теплоізолюючих властивостей шару за рахунок зниження його теплопровідності при скороченні часу відновлення й простою повітронагрівача, що приводить до зниження тепловтрат і, як наслідок, до підвищення температури дуття при збільшенні терміну служби купола повітронагрівача. 7 Комп’ютерна верстка В. Мацело 46507 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
