Металеве трапецієподібне кріплення підготовчих виробок

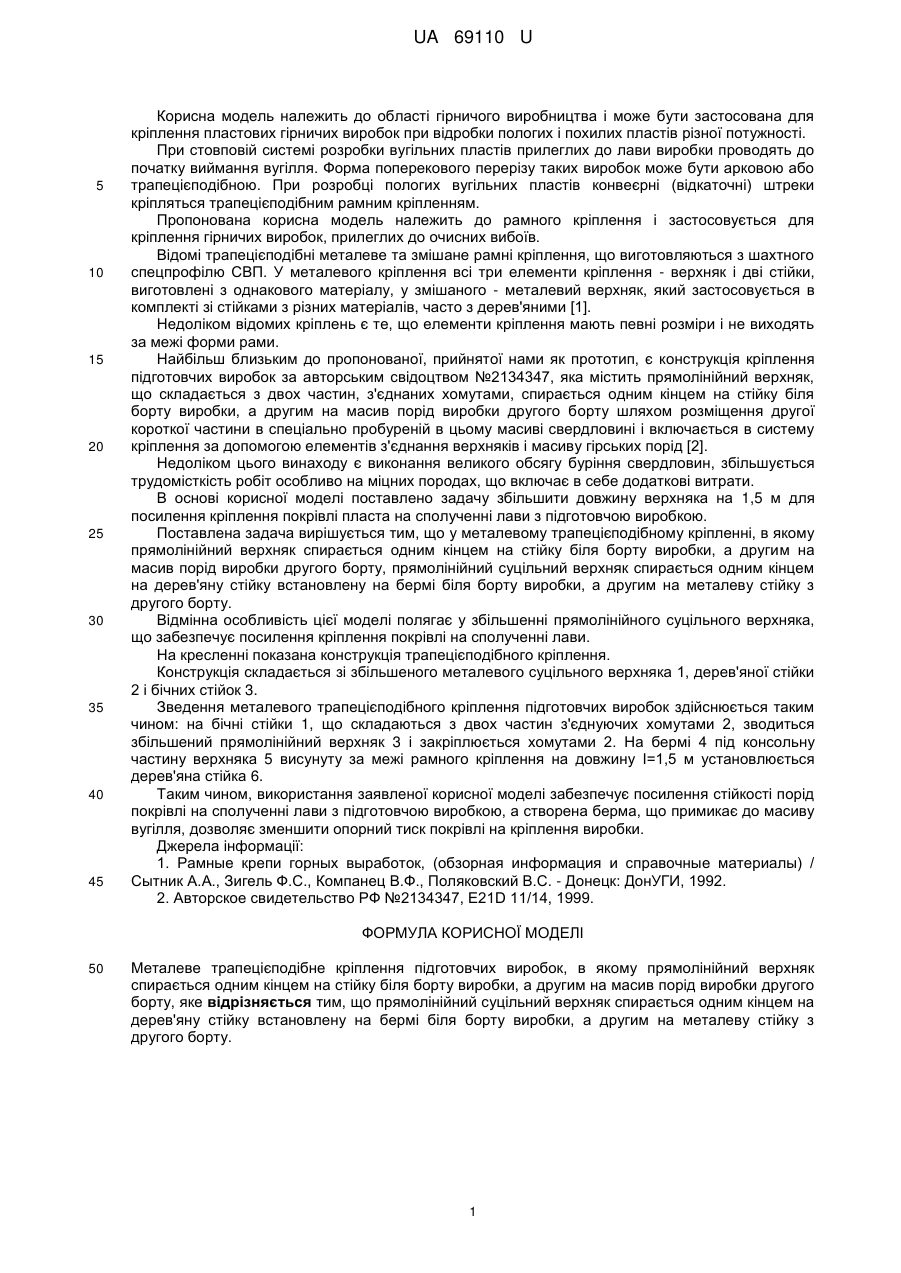

Реферат: UA 69110 U UA 69110 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до області гірничого виробництва і може бути застосована для кріплення пластових гірничих виробок при відробки пологих і похилих пластів різної потужності. При стовповій системі розробки вугільних пластів прилеглих до лави виробки проводять до початку виймання вугілля. Форма поперекового перерізу таких виробок може бути арковою або трапецієподібною. При розробці пологих вугільних пластів конвеєрні (відкаточні) штреки кріпляться трапецієподібним рамним кріпленням. Пропонована корисна модель належить до рамного кріплення і застосовується для кріплення гірничих виробок, прилеглих до очисних вибоїв. Відомі трапецієподібні металеве та змішане рамні кріплення, що виготовляються з шахтного спецпрофілю СВП. У металевого кріплення всі три елементи кріплення - верхняк і дві стійки, виготовлені з однакового матеріалу, у змішаного - металевий верхняк, який застосовується в комплекті зі стійками з різних матеріалів, часто з дерев'яними [1]. Недоліком відомих кріплень є те, що елементи кріплення мають певні розміри і не виходять за межі форми рами. Найбільш близьким до пропонованої, прийнятої нами як прототип, є конструкція кріплення підготовчих виробок за авторським свідоцтвом №2134347, яка містить прямолінійний верхняк, що складається з двох частин, з'єднаних хомутами, спирається одним кінцем на стійку біля борту виробки, а другим на масив порід виробки другого борту шляхом розміщення другої короткої частини в спеціально пробуреній в цьому масиві свердловині і включається в систему кріплення за допомогою елементів з'єднання верхняків і масиву гірських порід [2]. Недоліком цього винаходу є виконання великого обсягу буріння свердловин, збільшується трудомісткість робіт особливо на міцних породах, що включає в себе додаткові витрати. В основі корисної моделі поставлено задачу збільшити довжину верхняка на 1,5 м для посилення кріплення покрівлі пласта на сполученні лави з підготовчою виробкою. Поставлена задача вирішується тим, що у металевому трапецієподібному кріпленні, в якому прямолінійний верхняк спирається одним кінцем на стійку біля борту виробки, а другим на масив порід виробки другого борту, прямолінійний суцільний верхняк спирається одним кінцем на дерев'яну стійку встановлену на бермі біля борту виробки, а другим на металеву стійку з другого борту. Відмінна особливість цієї моделі полягає у збільшенні прямолінійного суцільного верхняка, що забезпечує посилення кріплення покрівлі на сполученні лави. На кресленні показана конструкція трапецієподібного кріплення. Конструкція складається зі збільшеного металевого суцільного верхняка 1, дерев'яної стійки 2 і бічних стійок 3. Зведення металевого трапецієподібного кріплення підготовчих виробок здійснюється таким чином: на бічні стійки 1, що складаються з двох частин з'єднуючих хомутами 2, зводиться збільшений прямолінійний верхняк 3 і закріплюється хомутами 2. На бермі 4 під консольну частину верхняка 5 висунуту за межі рамного кріплення на довжину І=1,5 м установлюється дерев'яна стійка 6. Таким чином, використання заявленої корисної моделі забезпечує посилення стійкості порід покрівлі на сполученні лави з підготовчою виробкою, а створена берма, що примикає до масиву вугілля, дозволяє зменшити опорний тиск покрівлі на кріплення виробки. Джерела інформації: 1. Рамные крепи горных выработок, (обзорная информация и справочные материалы) / Сытник А.А., Зигель Ф.С., Компанец В.Ф., Поляковский B.C. - Донецк: ДонУГИ, 1992. 2. Авторское свидетельство РФ №2134347, E21D 11/14, 1999. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Металеве трапецієподібне кріплення підготовчих виробок, в якому прямолінійний верхняк спирається одним кінцем на стійку біля борту виробки, а другим на масив порід виробки другого борту, яке відрізняється тим, що прямолінійний суцільний верхняк спирається одним кінцем на дерев'яну стійку встановлену на бермі біля борту виробки, а другим на металеву стійку з другого борту. 1 UA 69110 U Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
