Пристрій для освітлення шкали мікрометра й лімбів кутомірних геодезичних приладів

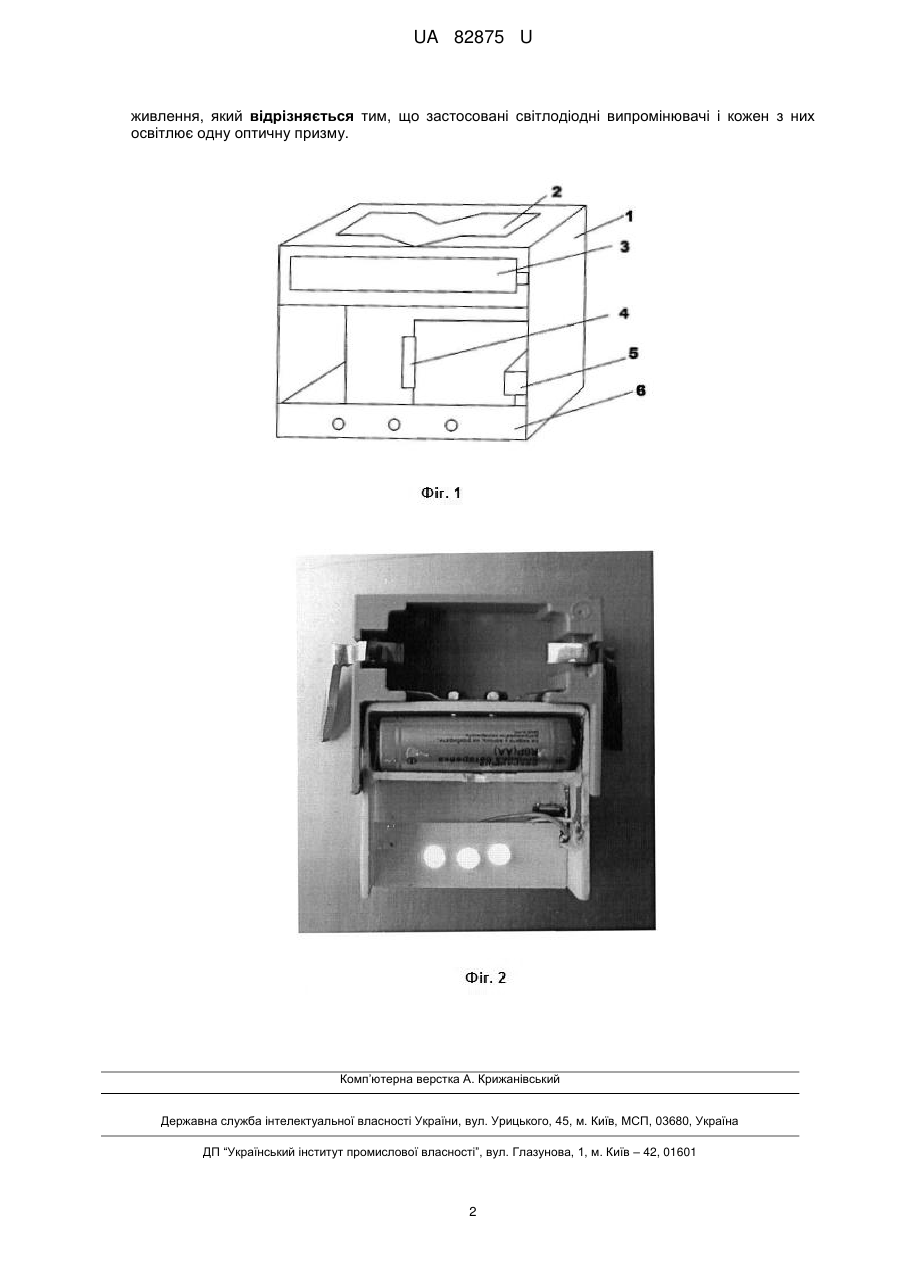

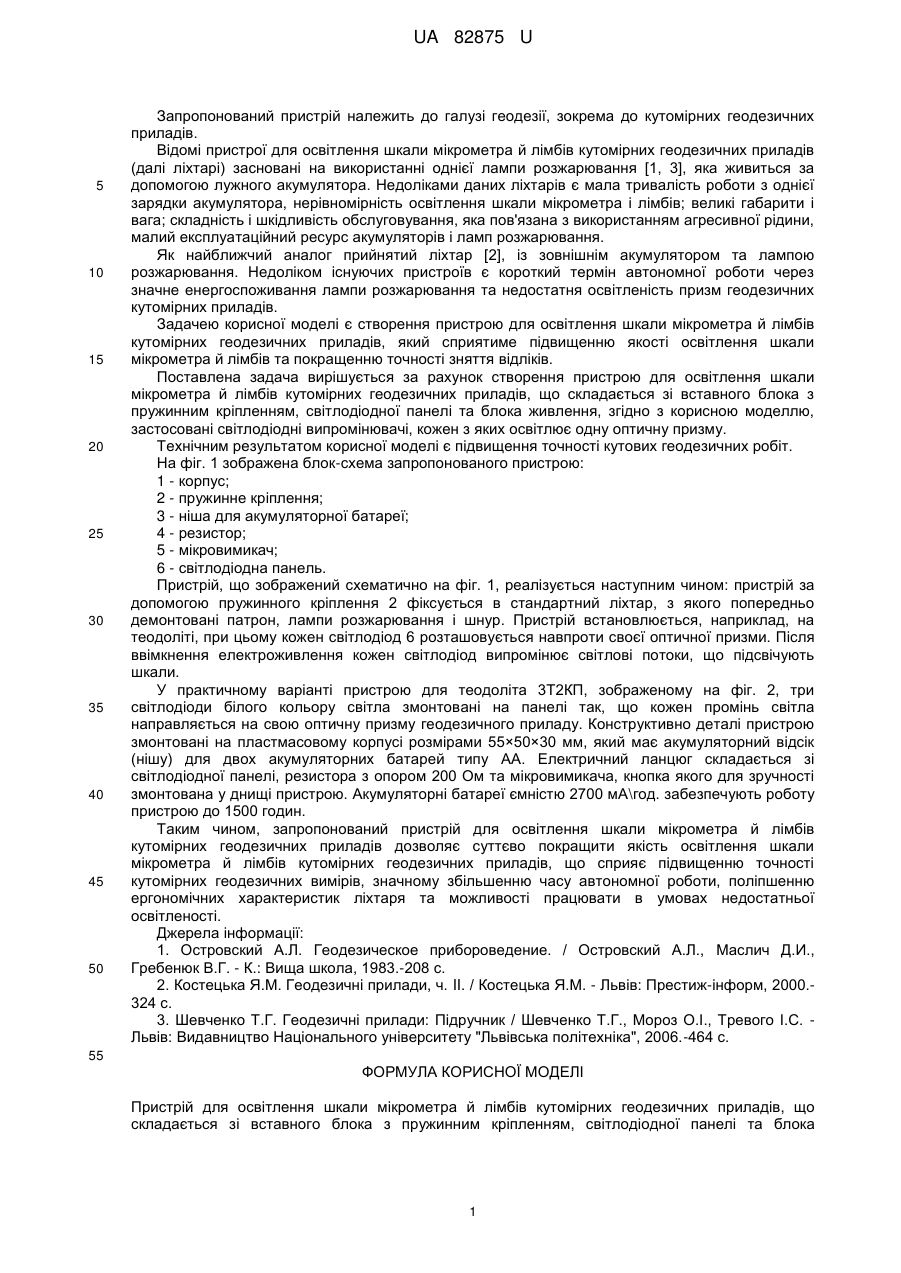

Реферат: Пристрій для освітлення шкали мікрометра й лімбів кутомірних геодезичних приладів складається зі вставного блока з пружинним кріпленням, світлодіодної панелі та блока живлення. Кожен світлодіодний випромінювач освітлює одну оптичну призму. UA 82875 U (54) ПРИСТРІЙ ДЛЯ ОСВІТЛЕННЯ ШКАЛИ МІКРОМЕТРА Й ЛІМБІВ КУТОМІРНИХ ГЕОДЕЗИЧНИХ ПРИЛАДІВ UA 82875 U UA 82875 U 5 10 15 20 25 30 35 40 45 50 Запропонований пристрій належить до галузі геодезії, зокрема до кутомірних геодезичних приладів. Відомі пристрої для освітлення шкали мікрометра й лімбів кутомірних геодезичних приладів (далі ліхтарі) засновані на використанні однієї лампи розжарювання [1, 3], яка живиться за допомогою лужного акумулятора. Недоліками даних ліхтарів є мала тривалість роботи з однієї зарядки акумулятора, нерівномірність освітлення шкали мікрометра і лімбів; великі габарити і вага; складність і шкідливість обслуговування, яка пов'язана з використанням агресивної рідини, малий експлуатаційний ресурс акумуляторів і ламп розжарювання. Як найближчий аналог прийнятий ліхтар [2], із зовнішнім акумулятором та лампою розжарювання. Недоліком існуючих пристроїв є короткий термін автономної роботи через значне енергоспоживання лампи розжарювання та недостатня освітленість призм геодезичних кутомірних приладів. Задачею корисної моделі є створення пристрою для освітлення шкали мікрометра й лімбів кутомірних геодезичних приладів, який сприятиме підвищенню якості освітлення шкали мікрометра й лімбів та покращенню точності зняття відліків. Поставлена задача вирішується за рахунок створення пристрою для освітлення шкали мікрометра й лімбів кутомірних геодезичних приладів, що складається зі вставного блока з пружинним кріпленням, світлодіодної панелі та блока живлення, згідно з корисною моделлю, застосовані світлодіодні випромінювачі, кожен з яких освітлює одну оптичну призму. Технічним результатом корисної моделі є підвищення точності кутових геодезичних робіт. На фіг. 1 зображена блок-схема запропонованого пристрою: 1 - корпус; 2 - пружинне кріплення; 3 - ніша для акумуляторної батареї; 4 - резистор; 5 - мікровимикач; 6 - світлодіодна панель. Пристрій, що зображений схематично на фіг. 1, реалізується наступним чином: пристрій за допомогою пружинного кріплення 2 фіксується в стандартний ліхтар, з якого попередньо демонтовані патрон, лампи розжарювання і шнур. Пристрій встановлюється, наприклад, на теодоліті, при цьому кожен світлодіод 6 розташовується навпроти своєї оптичної призми. Після ввімкнення електроживлення кожен світлодіод випромінює світлові потоки, що підсвічують шкали. У практичному варіанті пристрою для теодоліта 3Т2КП, зображеному на фіг. 2, три світлодіоди білого кольору світла змонтовані на панелі так, що кожен промінь світла направляється на свою оптичну призму геодезичного приладу. Конструктивно деталі пристрою змонтовані на пластмасовому корпусі розмірами 55×50×30 мм, який має акумуляторний відсік (нішу) для двох акумуляторних батарей типу АА. Електричний ланцюг складається зі світлодіодної панелі, резистора з опором 200 Ом та мікровимикача, кнопка якого для зручності змонтована у днищі пристрою. Акумуляторні батареї ємністю 2700 мА\год. забезпечують роботу пристрою до 1500 годин. Таким чином, запропонований пристрій для освітлення шкали мікрометра й лімбів кутомірних геодезичних приладів дозволяє суттєво покращити якість освітлення шкали мікрометра й лімбів кутомірних геодезичних приладів, що сприяє підвищенню точності кутомірних геодезичних вимірів, значному збільшенню часу автономної роботи, поліпшенню ергономічних характеристик ліхтаря та можливості працювати в умовах недостатньої освітленості. Джерела інформації: 1. Островский А.Л. Геодезическое прибороведение. / Островский А.Л., Маслич Д.И., Гребенюк В.Г. - К.: Вища школа, 1983.-208 с. 2. Костецька Я.М. Геодезичні прилади, ч. II. / Костецька Я.М. - Львів: Престиж-інформ, 2000.324 с. 3. Шевченко Т.Г. Геодезичні прилади: Підручник / Шевченко Т.Г., Мороз О.І., Тревого І.С. Львів: Видавництво Національного університету "Львівська політехніка", 2006.-464 с. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для освітлення шкали мікрометра й лімбів кутомірних геодезичних приладів, що складається зі вставного блока з пружинним кріпленням, світлодіодної панелі та блока 1 UA 82875 U живлення, який відрізняється тим, що застосовані світлодіодні випромінювачі і кожен з них освітлює одну оптичну призму. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
