Статор гвинтової гідромашини

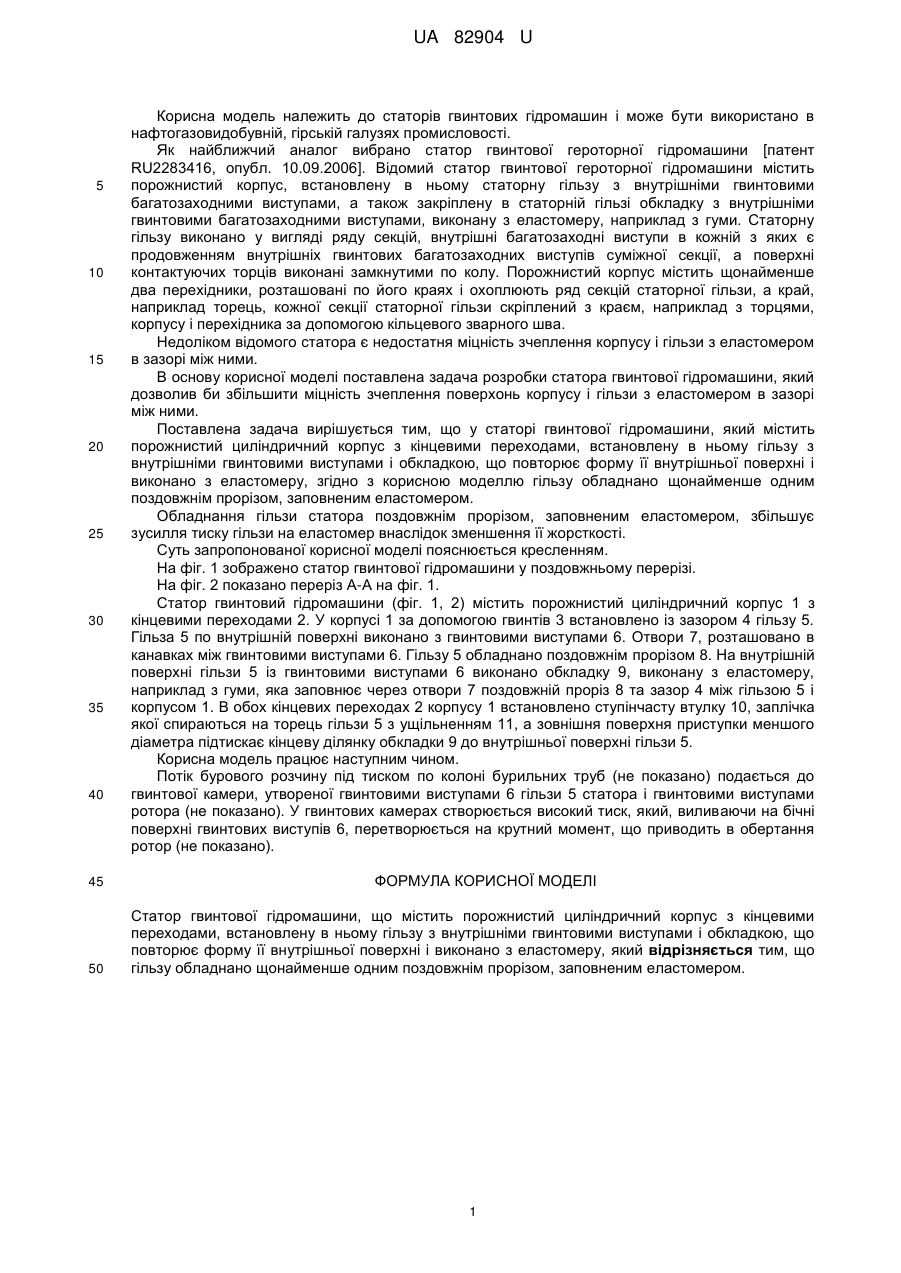

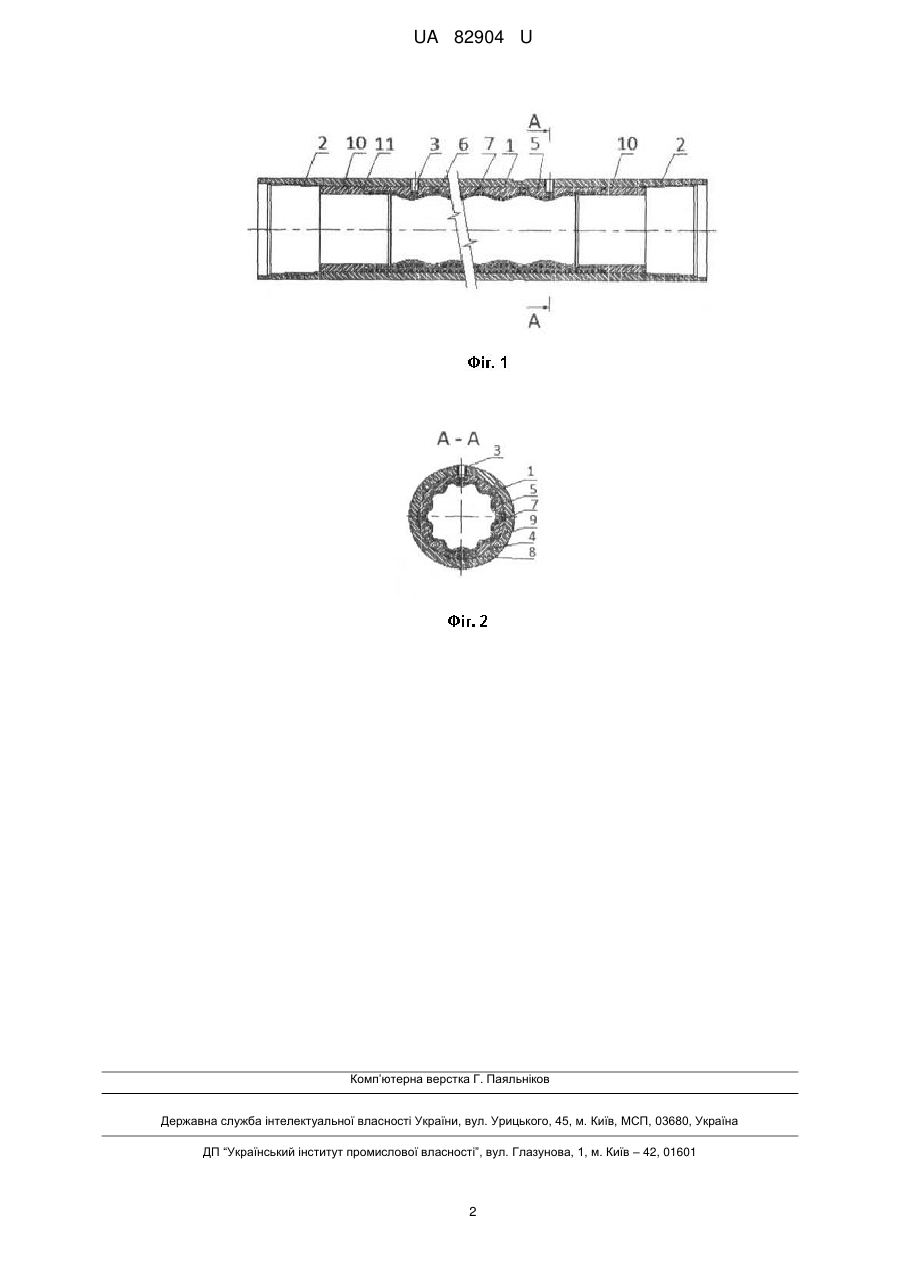

Реферат: UA 82904 U UA 82904 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до статорів гвинтових гідромашин і може бути використано в нафтогазовидобувній, гірській галузях промисловості. Як найближчий аналог вибрано статор гвинтової героторної гідромашини [патент RU2283416, опубл. 10.09.2006]. Відомий статор гвинтової героторної гідромашини містить порожнистий корпус, встановлену в ньому статорну гільзу з внутрішніми гвинтовими багатозаходними виступами, а також закріплену в статорній гільзі обкладку з внутрішніми гвинтовими багатозаходними виступами, виконану з еластомеру, наприклад з гуми. Статорну гільзу виконано у вигляді ряду секцій, внутрішні багатозаходні виступи в кожній з яких є продовженням внутрішніх гвинтових багатозаходних виступів суміжної секції, а поверхні контактуючих торців виконані замкнутими по колу. Порожнистий корпус містить щонайменше два перехідники, розташовані по його краях і охоплюють ряд секцій статорної гільзи, а край, наприклад торець, кожної секції статорної гільзи скріплений з краєм, наприклад з торцями, корпусу і перехідника за допомогою кільцевого зварного шва. Недоліком відомого статора є недостатня міцність зчеплення корпусу і гільзи з еластомером в зазорі між ними. В основу корисної моделі поставлена задача розробки статора гвинтової гідромашини, який дозволив би збільшити міцність зчеплення поверхонь корпусу і гільзи з еластомером в зазорі між ними. Поставлена задача вирішується тим, що у статорі гвинтової гідромашини, який містить порожнистий циліндричний корпус з кінцевими переходами, встановлену в ньому гільзу з внутрішніми гвинтовими виступами і обкладкою, що повторює форму її внутрішньої поверхні і виконано з еластомеру, згідно з корисною моделлю гільзу обладнано щонайменше одним поздовжнім прорізом, заповненим еластомером. Обладнання гільзи статора поздовжнім прорізом, заповненим еластомером, збільшує зусилля тиску гільзи на еластомер внаслідок зменшення її жорсткості. Суть запропонованої корисної моделі пояснюється кресленням. На фіг. 1 зображено статор гвинтової гідромашини у поздовжньому перерізі. На фіг. 2 показано переріз А-А на фіг. 1. Статор гвинтовий гідромашини (фіг. 1, 2) містить порожнистий циліндричний корпус 1 з кінцевими переходами 2. У корпусі 1 за допомогою гвинтів 3 встановлено із зазором 4 гільзу 5. Гільза 5 по внутрішній поверхні виконано з гвинтовими виступами 6. Отвори 7, розташовано в канавках між гвинтовими виступами 6. Гільзу 5 обладнано поздовжнім прорізом 8. На внутрішній поверхні гільзи 5 із гвинтовими виступами 6 виконано обкладку 9, виконану з еластомеру, наприклад з гуми, яка заповнює через отвори 7 поздовжній проріз 8 та зазор 4 між гільзою 5 і корпусом 1. В обох кінцевих переходах 2 корпусу 1 встановлено ступінчасту втулку 10, заплічка якої спираються на торець гільзи 5 з ущільненням 11, а зовнішня поверхня приступки меншого діаметра підтискає кінцеву ділянку обкладки 9 до внутрішньої поверхні гільзи 5. Корисна модель працює наступним чином. Потік бурового розчину під тиском по колоні бурильних труб (не показано) подається до гвинтової камери, утвореної гвинтовими виступами 6 гільзи 5 статора і гвинтовими виступами ротора (не показано). У гвинтових камерах створюється високий тиск, який, виливаючи на бічні поверхні гвинтових виступів 6, перетворюється на крутний момент, що приводить в обертання ротор (не показано). ФОРМУЛА КОРИСНОЇ МОДЕЛІ Статор гвинтової гідромашини, що містить порожнистий циліндричний корпус з кінцевими переходами, встановлену в ньому гільзу з внутрішніми гвинтовими виступами і обкладкою, що повторює форму її внутрішньої поверхні і виконано з еластомеру, який відрізняється тим, що гільзу обладнано щонайменше одним поздовжнім прорізом, заповненим еластомером. 1 UA 82904 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
