Пальник

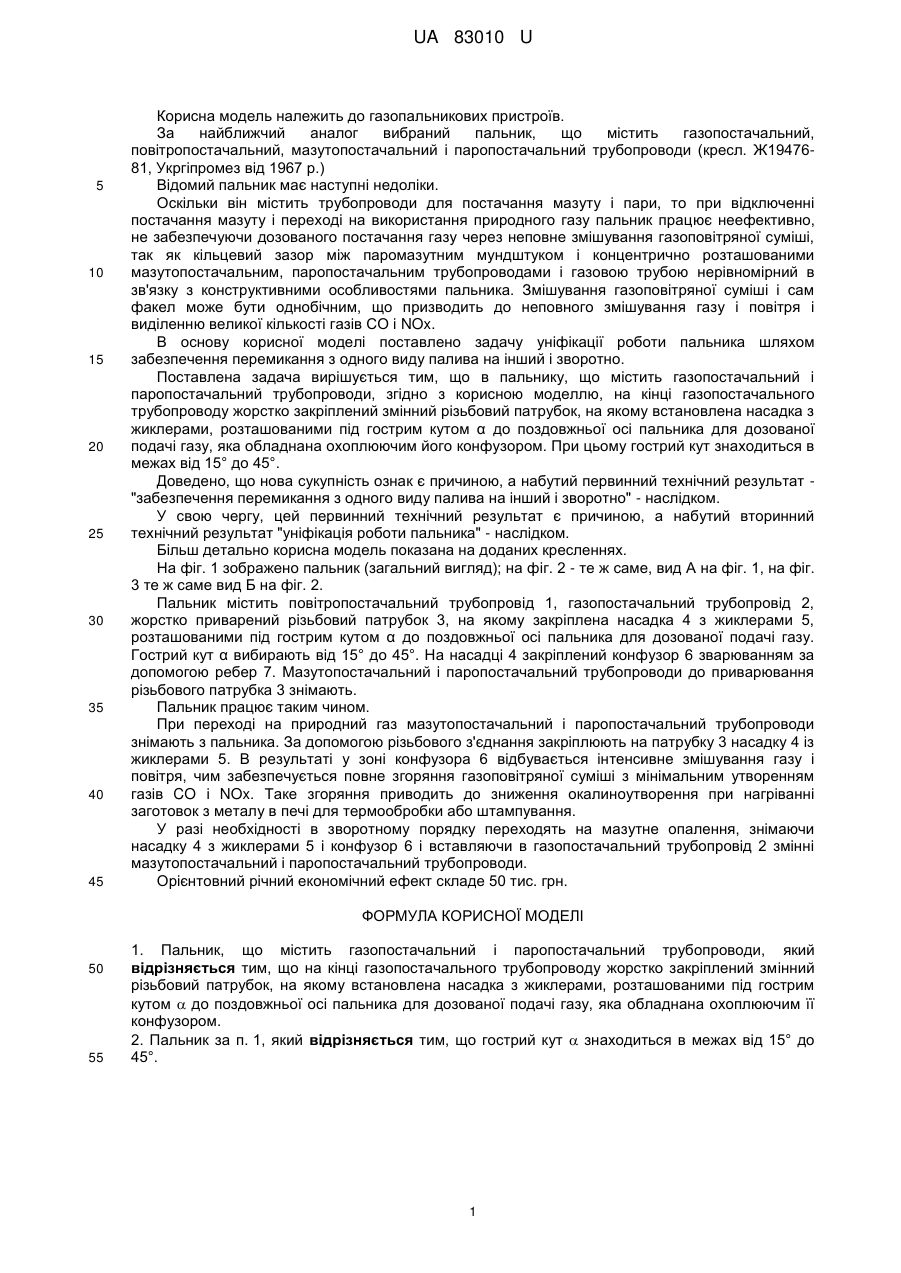

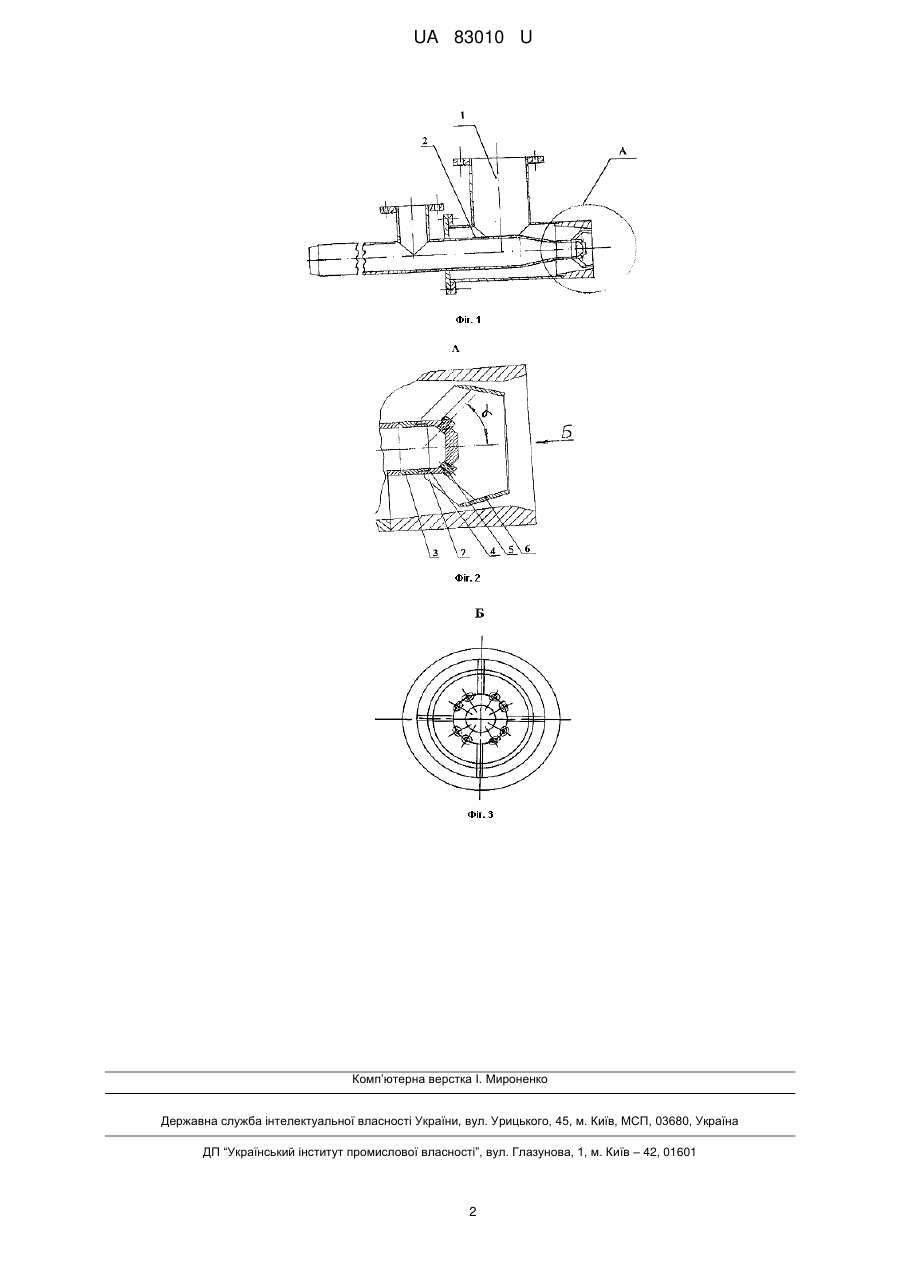

Реферат: Пальник містить газопостачальний і паропостачальний трубопроводи. На кінці газопостачального трубопроводу жорстко закріплений змінний різьбовий патрубок, на якому встановлена насадка з жиклерами, розташованими під гострим кутом  до поздовжньої осі пальника для дозованої подачі газу, яка обладнана охоплюючим її конфузором. UA 83010 U (12) UA 83010 U UA 83010 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до газопальникових пристроїв. За найближчий аналог вибраний пальник, що містить газопостачальний, повітропостачальний, мазутопостачальний і паропостачальний трубопроводи (кресл. Ж1947681, Укргіпромез від 1967 р.) Відомий пальник має наступні недоліки. Оскільки він містить трубопроводи для постачання мазуту і пари, то при відключенні постачання мазуту і переході на використання природного газу пальник працює неефективно, не забезпечуючи дозованого постачання газу через неповне змішування газоповітряної суміші, так як кільцевий зазор між паромазутним мундштуком і концентрично розташованими мазутопостачальним, паропостачальним трубопроводами і газовою трубою нерівномірний в зв'язку з конструктивними особливостями пальника. Змішування газоповітряної суміші і сам факел може бути однобічним, що призводить до неповного змішування газу і повітря і виділенню великої кількості газів СО і NOx. В основу корисної моделі поставлено задачу уніфікації роботи пальника шляхом забезпечення перемикання з одного виду палива на інший і зворотно. Поставлена задача вирішується тим, що в пальнику, що містить газопостачальний і паропостачальний трубопроводи, згідно з корисною моделлю, на кінці газопостачального трубопроводу жорстко закріплений змінний різьбовий патрубок, на якому встановлена насадка з жиклерами, розташованими під гострим кутом α до поздовжньої осі пальника для дозованої подачі газу, яка обладнана охоплюючим його конфузором. При цьому гострий кут знаходиться в межах від 15° до 45°. Доведено, що нова сукупність ознак є причиною, а набутий первинний технічний результат "забезпечення перемикання з одного виду палива на інший і зворотно" - наслідком. У свою чергу, цей первинний технічний результат є причиною, а набутий вторинний технічний результат "уніфікація роботи пальника" - наслідком. Більш детально корисна модель показана на доданих кресленнях. На фіг. 1 зображено пальник (загальний вигляд); на фіг. 2 - те ж саме, вид А на фіг. 1, на фіг. 3 те ж саме вид Б на фіг. 2. Пальник містить повітропостачальний трубопровід 1, газопостачальний трубопровід 2, жорстко приварений різьбовий патрубок 3, на якому закріплена насадка 4 з жиклерами 5, розташованими під гострим кутом α до поздовжньої осі пальника для дозованої подачі газу. Гострий кут α вибирають від 15° до 45°. На насадці 4 закріплений конфузор 6 зварюванням за допомогою ребер 7. Мазутопостачальний і паропостачальний трубопроводи до приварювання різьбового патрубка 3 знімають. Пальник працює таким чином. При переході на природний газ мазутопостачальний і паропостачальний трубопроводи знімають з пальника. За допомогою різьбового з'єднання закріплюють на патрубку 3 насадку 4 із жиклерами 5. В результаті у зоні конфузора 6 відбувається інтенсивне змішування газу і повітря, чим забезпечується повне згоряння газоповітряної суміші з мінімальним утворенням газів CO і NOx. Таке згоряння приводить до зниження окалиноутворення при нагріванні заготовок з металу в печі для термообробки або штампування. У разі необхідності в зворотному порядку переходять на мазутне опалення, знімаючи насадку 4 з жиклерами 5 і конфузор 6 і вставляючи в газопостачальний трубопровід 2 змінні мазутопостачальний і паропостачальний трубопроводи. Орієнтовний річний економічний ефект складе 50 тис. грн. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Пальник, що містить газопостачальний і паропостачальний трубопроводи, який відрізняється тим, що на кінці газопостачального трубопроводу жорстко закріплений змінний різьбовий патрубок, на якому встановлена насадка з жиклерами, розташованими під гострим кутом  до поздовжньої осі пальника для дозованої подачі газу, яка обладнана охоплюючим її конфузором. 2. Пальник за п. 1, який відрізняється тим, що гострий кут  знаходиться в межах від 15° до 45°. 1 UA 83010 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
