Парацентезна голка

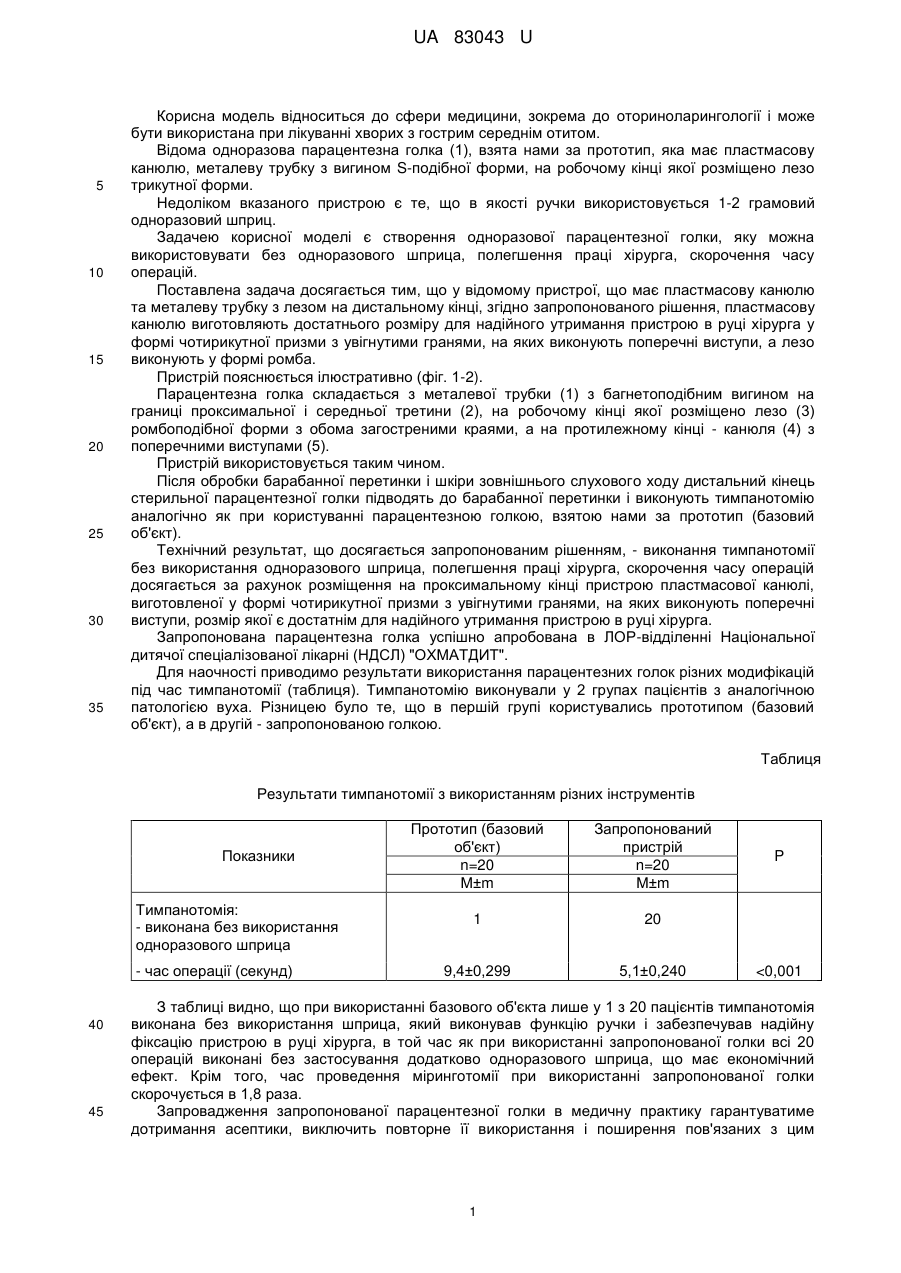

Реферат: UA 83043 U UA 83043 U 5 10 15 20 25 30 35 Корисна модель відноситься до сфери медицини, зокрема до оториноларингології і може бути використана при лікуванні хворих з гострим середнім отитом. Відома одноразова парацентезна голка (1), взята нами за прототип, яка має пластмасову канюлю, металеву трубку з вигином S-подібної форми, на робочому кінці якої розміщено лезо трикутної форми. Недоліком вказаного пристрою є те, що в якості ручки використовується 1-2 грамовий одноразовий шприц. Задачею корисної моделі є створення одноразової парацентезної голки, яку можна використовувати без одноразового шприца, полегшення праці хірурга, скорочення часу операцій. Поставлена задача досягається тим, що у відомому пристрої, що має пластмасову канюлю та металеву трубку з лезом на дистальному кінці, згідно запропонованого рішення, пластмасову канюлю виготовляють достатнього розміру для надійного утримання пристрою в руці хірурга у формі чотирикутної призми з увігнутими гранями, на яких виконують поперечні виступи, а лезо виконують у формі ромба. Пристрій пояснюється ілюстративно (фіг. 1-2). Парацентезна голка складається з металевої трубки (1) з багнетоподібним вигином на границі проксимальної і середньої третини (2), на робочому кінці якої розміщено лезо (3) ромбоподібної форми з обома загостреними краями, а на протилежному кінці - канюля (4) з поперечними виступами (5). Пристрій використовується таким чином. Після обробки барабанної перетинки і шкіри зовнішнього слухового ходу дистальний кінець стерильної парацентезної голки підводять до барабанної перетинки і виконують тимпанотомію аналогічно як при користуванні парацентезною голкою, взятою нами за прототип (базовий об'єкт). Технічний результат, що досягається запропонованим рішенням, - виконання тимпанотомії без використання одноразового шприца, полегшення праці хірурга, скорочення часу операцій досягається за рахунок розміщення на проксимальному кінці пристрою пластмасової канюлі, виготовленої у формі чотирикутної призми з увігнутими гранями, на яких виконують поперечні виступи, розмір якої є достатнім для надійного утримання пристрою в руці хірурга. Запропонована парацентезна голка успішно апробована в ЛОР-відділенні Національної дитячої спеціалізованої лікарні (НДСЛ) "ОХМАТДИТ". Для наочності приводимо результати використання парацентезних голок різних модифікацій під час тимпанотомії (таблиця). Тимпанотомію виконували у 2 групах пацієнтів з аналогічною патологією вуха. Різницею було те, що в першій групі користувались прототипом (базовий об'єкт), а в другій - запропонованою голкою. Таблиця Результати тимпанотомії з використанням різних інструментів Показники Тимпанотомія: - виконана без використання одноразового шприца - час операції (секунд) 40 45 Прототип (базовий об'єкт) n=20 М±m Запропонований пристрій n=20 М±m 1 20 9,4±0,299 5,1±0,240 P
