Пристрій для транспортування і очистки коренебульбоплодів

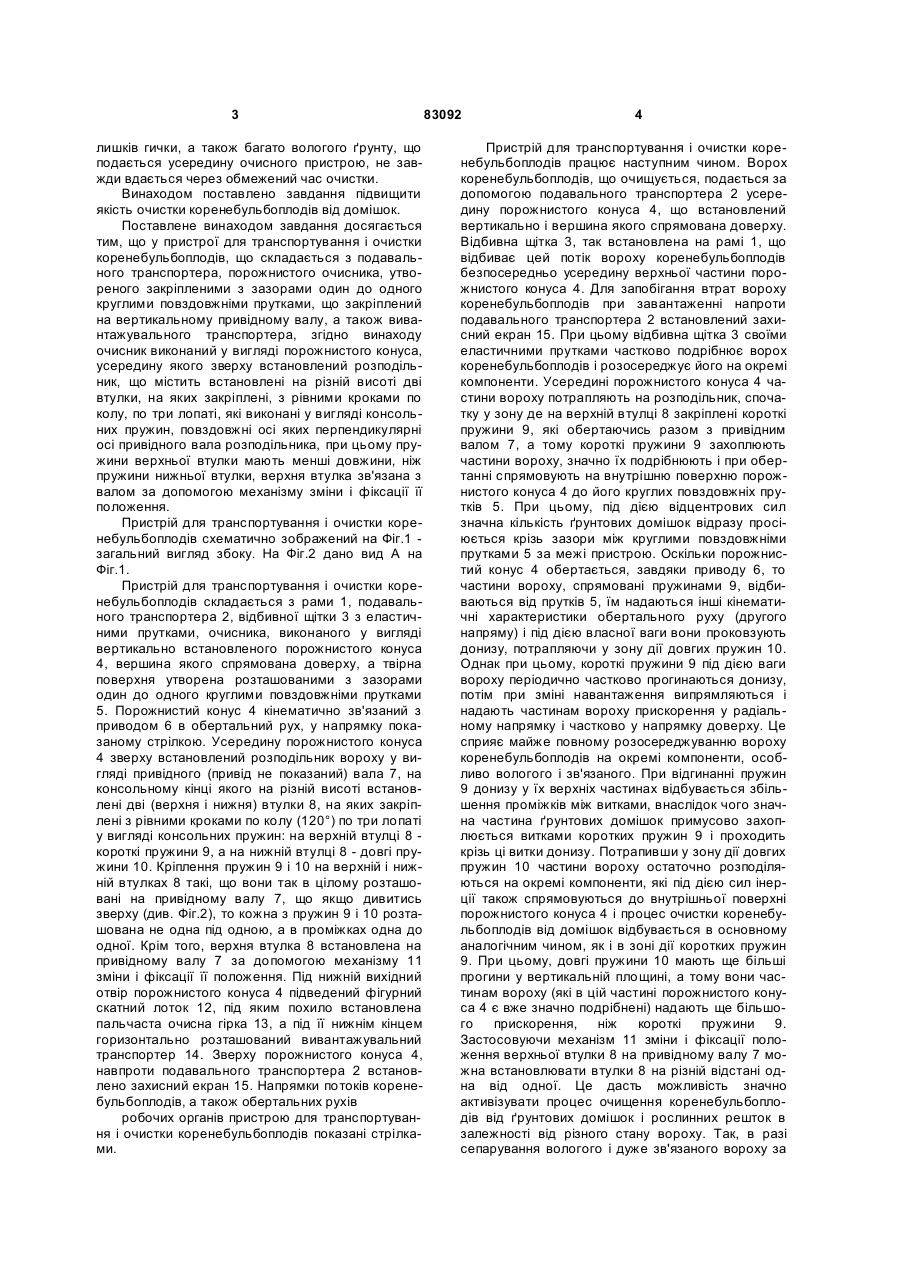

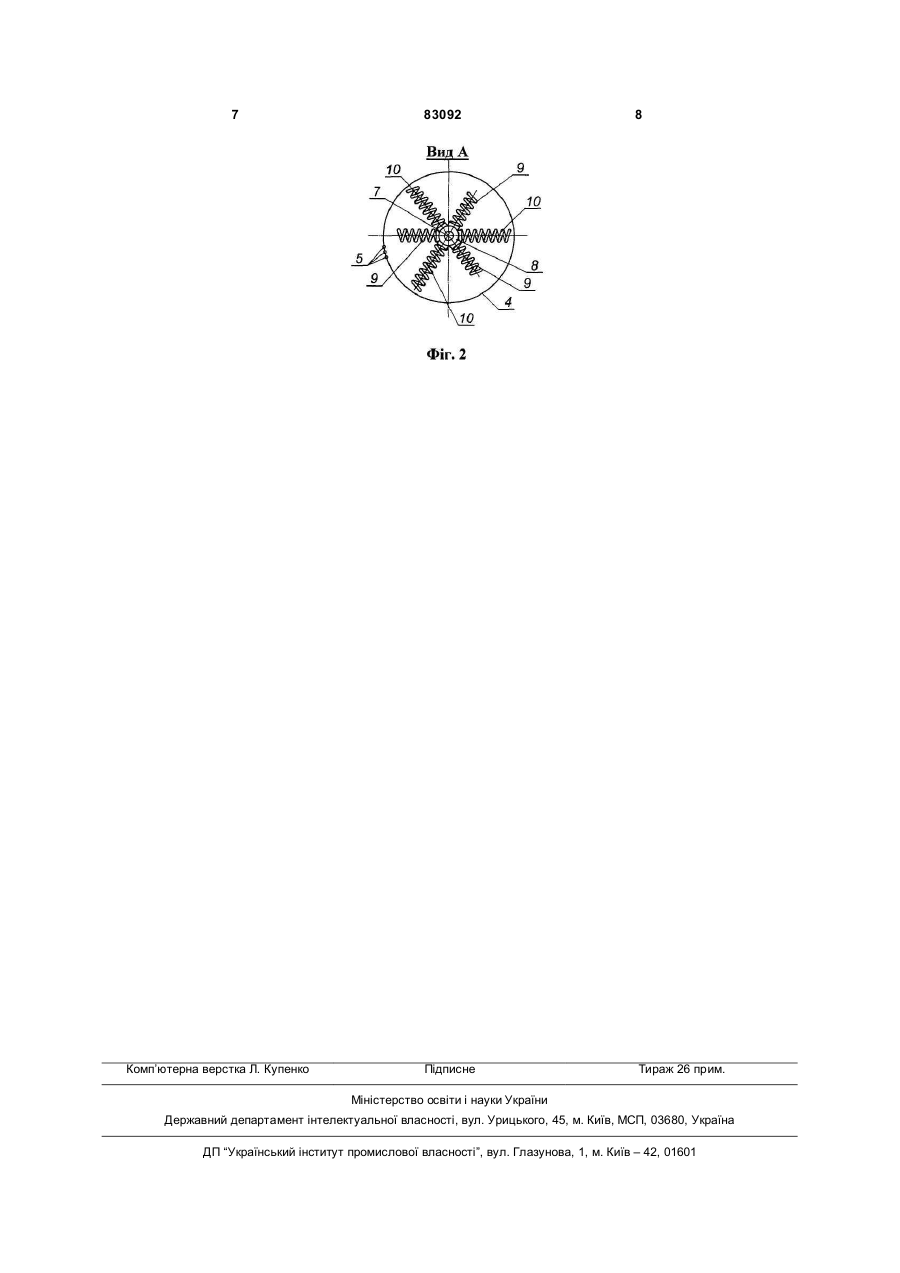

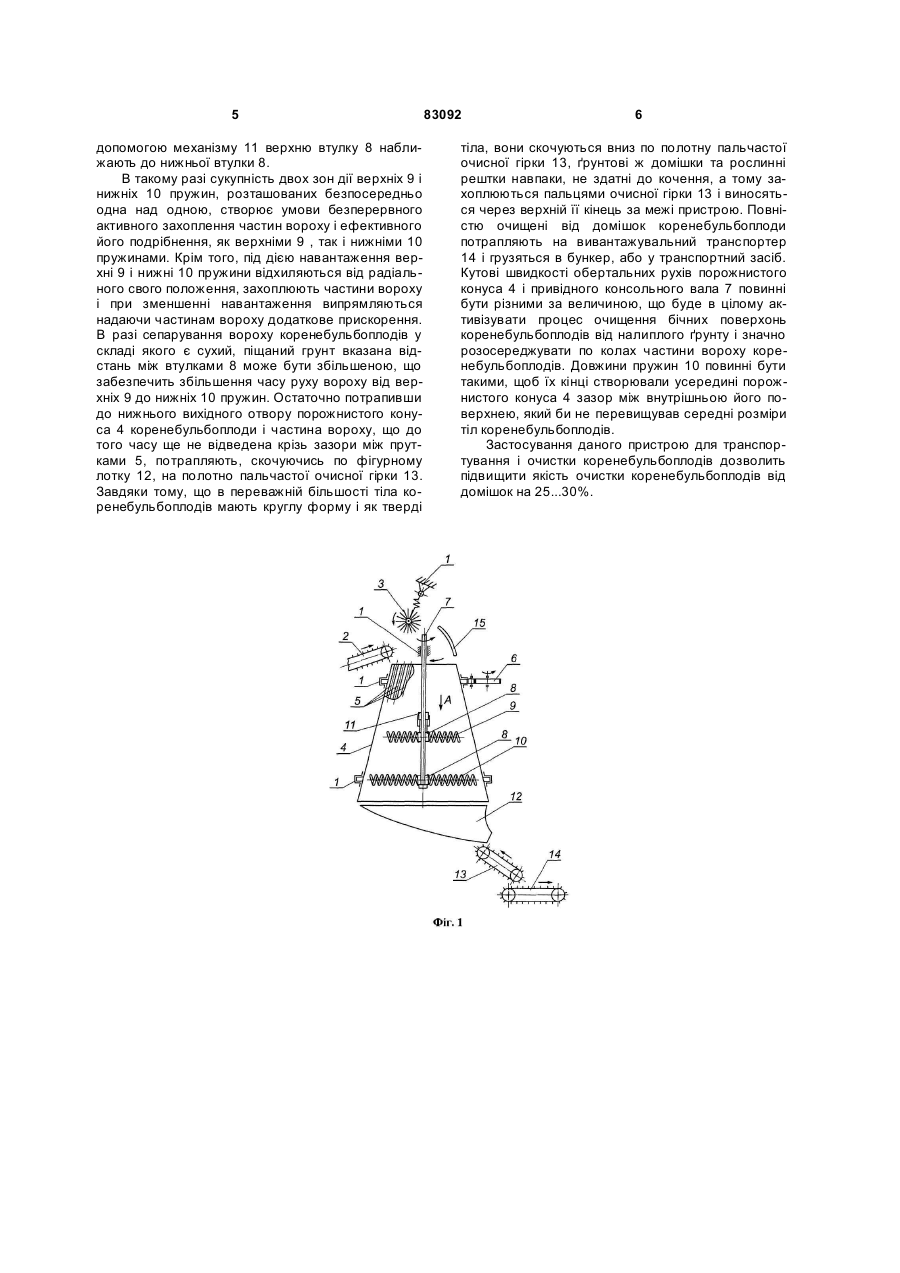

Пристрій для транспортування і очистки коренебульбоплодів, що складається з подавального 3 лишків гички, а також багато вологого ґрунту, що подається усередину очисного пристрою, не завжди вдається через обмежений час очистки. Винаходом поставлено завдання підвищити якість очистки коренебульбоплодів від домішок. Поставлене винаходом завдання досягається тим, що у пристрої для транспортування і очистки коренебульбоплодів, що складається з подавального транспортера, порожнистого очисника, утвореного закріпленими з зазорами один до одного круглими повздовжніми прутками, що закріплений на вертикальному привідному валу, а також вивантажувального транспортера, згідно винаходу очисник виконаний у вигляді порожнистого конуса, усередину якого зверху встановлений розподільник, що містить встановлені на різній висоті дві втулки, на яких закріплені, з рівними кроками по колу, по три лопаті, які виконані у вигляді консольних пружин, повздовжні осі яких перпендикулярні осі привідного вала розподільника, при цьому пружини верхньої втулки мають менші довжини, ніж пружини нижньої втулки, верхня втулка зв'язана з валом за допомогою механізму зміни і фіксації її положення. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на Фіг.1 загальний вигляд збоку. На Фіг.2 дано вид А на Фіг.1. Пристрій для транспортування і очистки коренебульбоплодів складається з рами 1, подавального транспортера 2, відбивної щітки 3 з еластичними прутками, очисника, виконаного у вигляді вертикально встановленого порожнистого конуса 4, вершина якого спрямована доверху, а твірна поверхня утворена розташованими з зазорами один до одного круглими повздовжніми прутками 5. Порожнистий конус 4 кінематично зв'язаний з приводом 6 в обертальний рух, у напрямку показаному стрілкою. Усередину порожнистого конуса 4 зверху встановлений розподільник вороху у вигляді привідного (привід не показаний) вала 7, на консольному кінці якого на різній висоті встановлені дві (верхня і нижня) втулки 8, на яких закріплені з рівними кроками по колу (120°) по три лопаті у вигляді консольних пружин: на верхній втулці 8 короткі пружини 9, а на нижній втулці 8 - довгі пружини 10. Кріплення пружин 9 і 10 на верхній і нижній втулках 8 такі, що вони так в цілому розташовані на привідному валу 7, що якщо дивитись зверху (див. Фіг.2), то кожна з пружин 9 і 10 розташована не одна під одною, а в проміжках одна до одної. Крім того, верхня втулка 8 встановлена на привідному валу 7 за допомогою механізму 11 зміни і фіксації її положення. Під нижній вихідний отвір порожнистого конуса 4 підведений фігурний скатний лоток 12, під яким похило встановлена пальчаста очисна гірка 13, а під її нижнім кінцем горизонтально розташований вивантажувальний транспортер 14. Зверху порожнистого конуса 4, навпроти подавального транспортера 2 встановлено захисний екран 15. Напрямки потоків коренебульбоплодів, а також обертальних рухів робочих органів пристрою для транспортування і очистки коренебульбоплодів показані стрілками. 83092 4 Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подавального транспортера 2 усередину порожнистого конуса 4, що встановлений вертикально і вершина якого спрямована доверху. Відбивна щітка 3, так встановлена на рамі 1, що відбиває цей потік вороху коренебульбоплодів безпосередньо усередину верхньої частини порожнистого конуса 4. Для запобігання втрат вороху коренебульбоплодів при завантаженні напроти подавального транспортера 2 встановлений захисний екран 15. При цьому відбивна щітка 3 своїми еластичними прутками частково подрібнює ворох коренебульбоплодів і розосереджує його на окремі компоненти. Усередині порожнистого конуса 4 частини вороху потрапляють на розподільник, спочатку у зону де на верхній втулці 8 закріплені короткі пружини 9, які обертаючись разом з привідним валом 7, а тому короткі пружини 9 захоплюють частини вороху, значно їх подрібнюють і при обертанні спрямовують на внутрішню поверхню порожнистого конуса 4 до його круглих повздовжніх прутків 5. При цьому, під дією відцентрових сил значна кількість ґрунтових домішок відразу просіюється крізь зазори між круглими повздовжніми прутками 5 за межі пристрою. Оскільки порожнистий конус 4 обертається, завдяки приводу 6, то частини вороху, спрямовані пружинами 9, відбиваються від прутків 5, їм надаються інші кінематичні характеристики обертального руху (другого напряму) і під дією власної ваги вони проковзують донизу, потрапляючи у зону дії довгих пружин 10. Однак при цьому, короткі пружини 9 під дією ваги вороху періодично частково прогинаються донизу, потім при зміні навантаження випрямляються і надають частинам вороху прискорення у радіальному напрямку і частково у напрямку доверху. Це сприяє майже повному розосереджуванню вороху коренебульбоплодів на окремі компоненти, особливо вологого і зв'язаного. При відгинанні пружин 9 донизу у їх верхніх частинах відбувається збільшення проміжків між витками, внаслідок чого значна частина ґрунтових домішок примусово захоплюється витками коротких пружин 9 і проходить крізь ці витки донизу. Потрапивши у зону дії довгих пружин 10 частини вороху остаточно розподіляються на окремі компоненти, які під дією сил інерції також спрямовуються до внутрішньої поверхні порожнистого конуса 4 і процес очистки коренебульбоплодів від домішок відбувається в основному аналогічним чином, як і в зоні дії коротких пружин 9. При цьому, довгі пружини 10 мають ще більші прогини у вертикальній площині, а тому вони частинам вороху (які в цій частині порожнистого конуса 4 є вже значно подрібнені) надають ще більшого прискорення, ніж короткі пружини 9. Застосовуючи механізм 11 зміни і фіксації положення верхньої втулки 8 на привідному валу 7 можна встановлювати втулки 8 на різній відстані одна від одної. Це дасть можливість значно активізувати процес очищення коренебульбоплодів від ґрунтових домішок і рослинних решток в залежності від різного стану вороху. Так, в разі сепарування вологого і дуже зв'язаного вороху за 5 допомогою механізму 11 верхню втулку 8 наближають до нижньої втулки 8. В такому разі сукупність двох зон дії верхніх 9 і нижніх 10 пружин, розташованих безпосередньо одна над одною, створює умови безперервного активного захоплення частин вороху і ефективного його подрібнення, як верхніми 9 , так і нижніми 10 пружинами. Крім того, під дією навантаження верхні 9 і нижні 10 пружини відхиляються від радіального свого положення, захоплюють частини вороху і при зменшенні навантаження випрямляються надаючи частинам вороху додаткове прискорення. В разі сепарування вороху коренебульбоплодів у складі якого є сухий, піщаний грунт вказана відстань між втулками 8 може бути збільшеною, що забезпечить збільшення часу руху вороху від верхніх 9 до нижніх 10 пружин. Остаточно потрапивши до нижнього вихідного отвору порожнистого конуса 4 коренебульбоплоди і частина вороху, що до того часу ще не відведена крізь зазори між прутками 5, потрапляють, скочуючись по фігурному лотку 12, на полотно пальчастої очисної гірки 13. Завдяки тому, що в переважній більшості тіла коренебульбоплодів мають круглу форму і як тверді 83092 6 тіла, вони скочуються вниз по полотну пальчастої очисної гірки 13, ґрунтові ж домішки та рослинні рештки навпаки, не здатні до кочення, а тому захоплюються пальцями очисної гірки 13 і виносяться через верхній її кінець за межі пристрою. Повністю очищені від домішок коренебульбоплоди потрапляють на вивантажувальний транспортер 14 і грузяться в бункер, або у транспортний засіб. Кутові швидкості обертальних рухів порожнистого конуса 4 і привідного консольного вала 7 повинні бути різними за величиною, що буде в цілому активізувати процес очищення бічних поверхонь коренебульбоплодів від налиплого ґрунту і значно розосереджувати по колах частини вороху коренебульбоплодів. Довжини пружин 10 повинні бути такими, щоб їх кінці створювали усередині порожнистого конуса 4 зазор між внутрішньою його поверхнею, який би не перевищував середні розміри тіл коренебульбоплодів. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 25...30%. 7 Комп’ютерна верстка Л. Купенко 83092 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
