Плавуча платформа

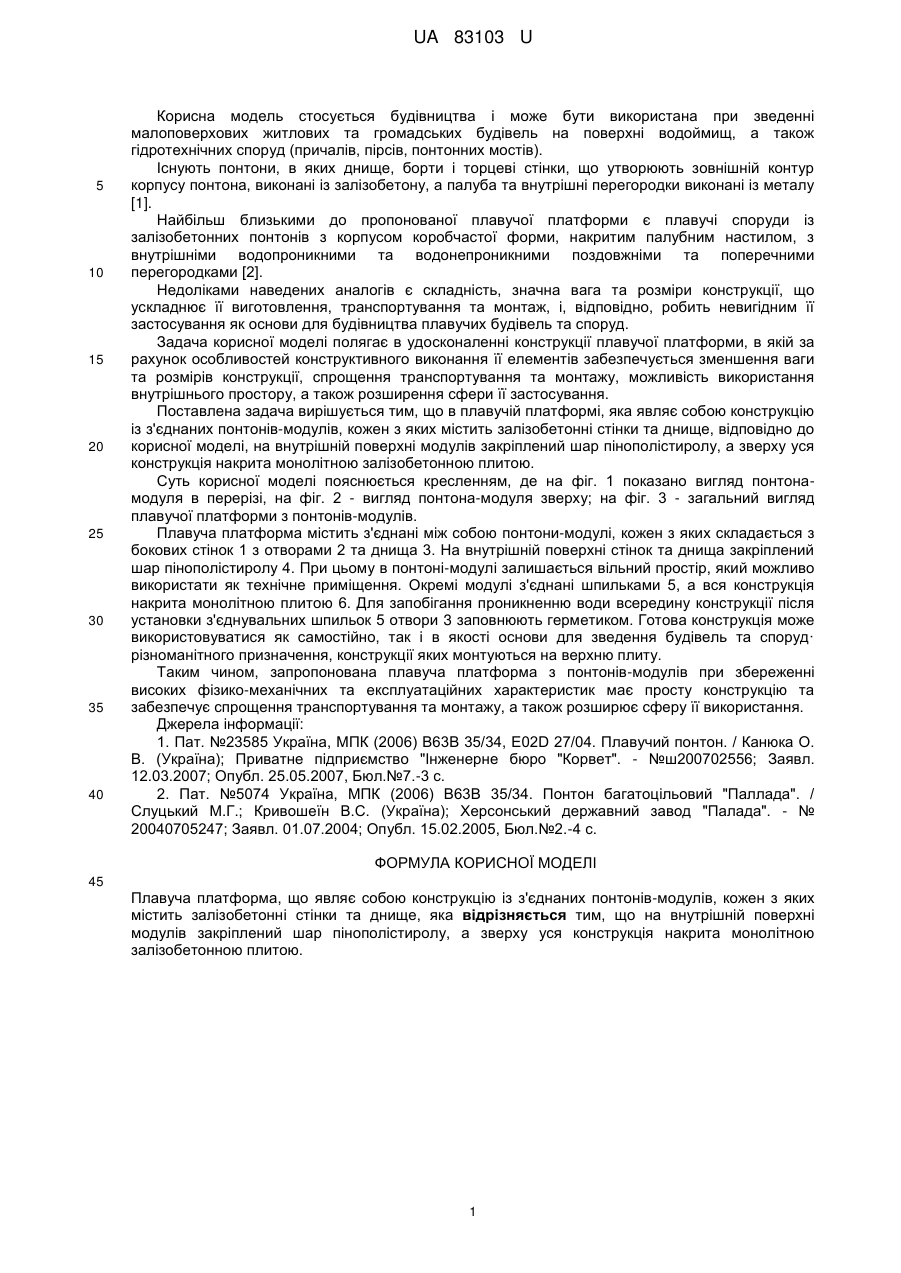

Реферат: Плавуча платформа являє собою конструкцію із з'єднаних понтонів-модулів, кожен з яких містить залізобетонні стінки та днище, причому на внутрішній поверхні модулів закріплений шар пінополістиролу, а зверху уся конструкція накрита монолітною залізобетонною плитою. UA 83103 U (54) ПЛАВУЧА ПЛАТФОРМА UA 83103 U UA 83103 U 5 10 15 20 25 30 35 40 Корисна модель стосується будівництва і може бути використана при зведенні малоповерхових житлових та громадських будівель на поверхні водоймищ, а також гідротехнічних споруд (причалів, пірсів, понтонних мостів). Існують понтони, в яких днище, борти і торцеві стінки, що утворюють зовнішній контур корпусу понтона, виконані із залізобетону, а палуба та внутрішні перегородки виконані із металу [1]. Найбільш близькими до пропонованої плавучої платформи є плавучі споруди із залізобетонних понтонів з корпусом коробчастої форми, накритим палубним настилом, з внутрішніми водопроникними та водонепроникними поздовжніми та поперечними перегородками [2]. Недоліками наведених аналогів є складність, значна вага та розміри конструкції, що ускладнює її виготовлення, транспортування та монтаж, і, відповідно, робить невигідним її застосування як основи для будівництва плавучих будівель та споруд. Задача корисної моделі полягає в удосконаленні конструкції плавучої платформи, в якій за рахунок особливостей конструктивного виконання її елементів забезпечується зменшення ваги та розмірів конструкції, спрощення транспортування та монтажу, можливість використання внутрішнього простору, а також розширення сфери її застосування. Поставлена задача вирішується тим, що в плавучій платформі, яка являє собою конструкцію із з'єднаних понтонів-модулів, кожен з яких містить залізобетонні стінки та днище, відповідно до корисної моделі, на внутрішній поверхні модулів закріплений шар пінополістиролу, а зверху уся конструкція накрита монолітною залізобетонною плитою. Суть корисної моделі пояснюється кресленням, де на фіг. 1 показано вигляд понтонамодуля в перерізі, на фіг. 2 - вигляд понтона-модуля зверху; на фіг. 3 - загальний вигляд плавучої платформи з понтонів-модулів. Плавуча платформа містить з'єднані між собою понтони-модулі, кожен з яких складається з бокових стінок 1 з отворами 2 та днища 3. На внутрішній поверхні стінок та днища закріплений шар пінополістиролу 4. При цьому в понтоні-модулі залишається вільний простір, який можливо використати як технічне приміщення. Окремі модулі з'єднані шпильками 5, а вся конструкція накрита монолітною плитою 6. Для запобігання проникненню води всередину конструкції після установки з'єднувальних шпильок 5 отвори 3 заповнюють герметиком. Готова конструкція може використовуватися як самостійно, так і в якості основи для зведення будівель та споруд· різноманітного призначення, конструкції яких монтуються на верхню плиту. Таким чином, запропонована плавуча платформа з понтонів-модулів при збереженні високих фізико-механічних та експлуатаційних характеристик має просту конструкцію та забезпечує спрощення транспортування та монтажу, а також розширює сферу її використання. Джерела інформації: 1. Пат. №23585 Україна, МПК (2006) В63В 35/34, E02D 27/04. Плавучий понтон. / Канюка О. В. (Україна); Приватне підприємство "Інженерне бюро "Корвет". - №ш200702556; Заявл. 12.03.2007; Опубл. 25.05.2007, Бюл.№7.-3 с. 2. Пат. №5074 Україна, МПК (2006) В63В 35/34. Понтон багатоцільовий "Паллада". / Слуцький М.Г.; Кривошеїн B.C. (Україна); Херсонський державний завод "Палада". - № 20040705247; Заявл. 01.07.2004; Опубл. 15.02.2005, Бюл.№2.-4 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Плавуча платформа, що являє собою конструкцію із з'єднаних понтонів-модулів, кожен з яких містить залізобетонні стінки та днище, яка відрізняється тим, що на внутрішній поверхні модулів закріплений шар пінополістиролу, а зверху уся конструкція накрита монолітною залізобетонною плитою. 1 UA 83103 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
