Плавуча пересувна платформа

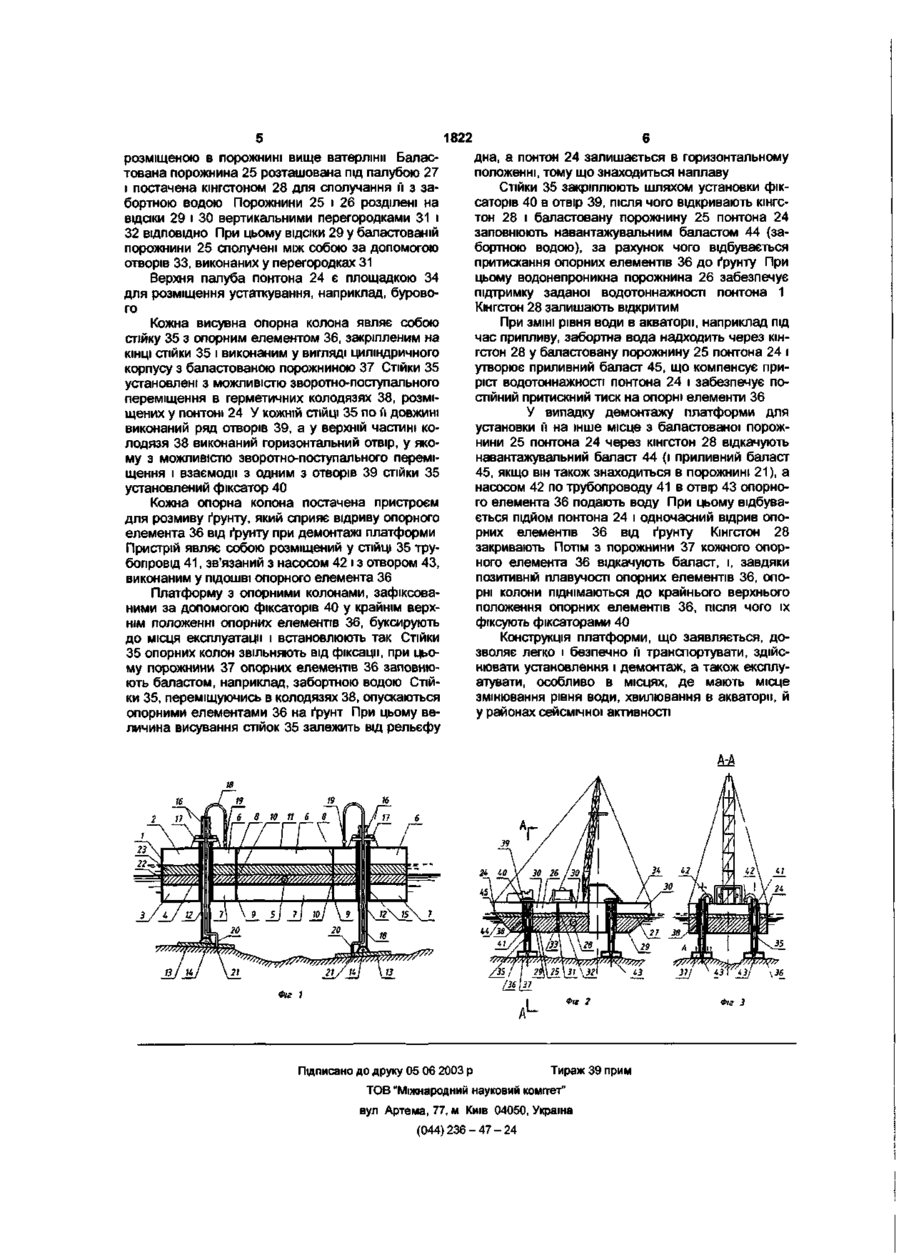

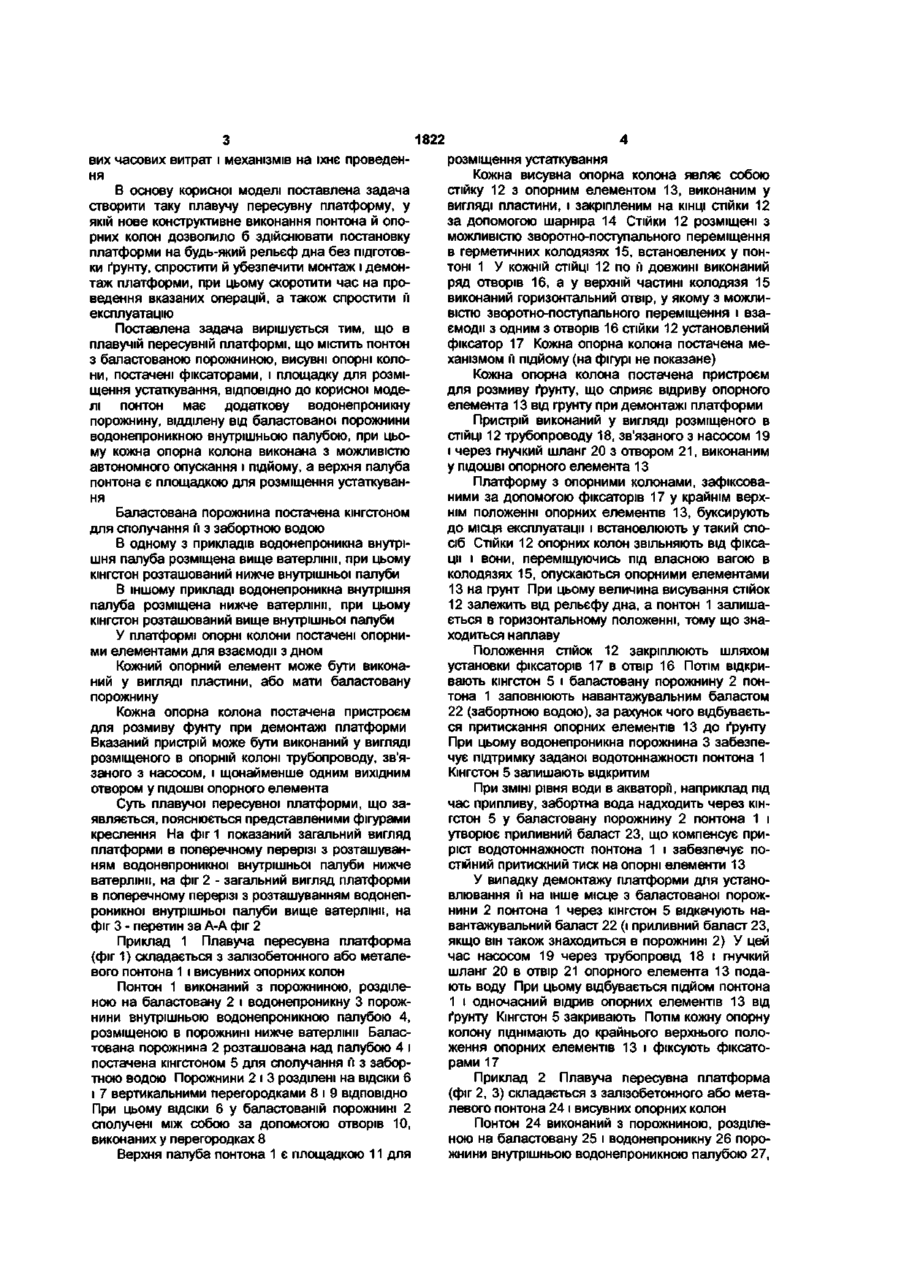

1 Плавуча пересувна платформа, що містить понтон з баластованою порожниною, висувні опорні колони, оснащені фіксаторами, і площадку для розміщення устаткування, яка відрізняється тим, що понтон має додаткову водонепроникну порожнину, відділену від баластованої порожнини водонепроникною внутрішньою палубою, при цьому кожна опорна колона виконана з можливістю автономного опускання і підйому, а верхня палуба понтона є площадкою для розміщення устаткування 2 Платформа за п 1, яка відрізняється тим, що баластована порожнина оснащена кінгстоном для сполучання її з забортною водою 3 Платформа за будь-яким з пп 1,2, яка відрізняється тим, що водонепроникна внутрішня палу ба розміщена вище ватерлінії, при цьому кінгстон розташований нижче внутрішньої палуби 4 Платформа за будь-яким з пп 1,2, яка відрізняється тим, що водонепроникна внутрішня палуба розміщена нижче ватерлінії, при цьому кінгстон розташований вище внутрішньої палуби 5 Платформа за будь-яким з пп 1-4, яка відрізняється тим, що опорні колони оснащені опорними елементами для взаємодії з дном 6 Платформа за п 5, яка відрізняється тим, що кожний опорний елемент виконаний у вигляді пластини 7 Платформа за п 5, яка відрізняється тим, що кожний опорний елемент виконаний з баластованою порожниною 8 Платформа за будь-яким з пп 5-7, яка відрізняється тим, що кожна опорна колона оснащена пристроєм для розмивання ґрунту 9 Платформа за п 8, яка відрізняється тим, що пристрій для розмиву ґрунту виконаний у вигляді розміщеного в опорній колоні трубопроводу, зв'язаного з насосом, і з щонайменше одним вихідним отвором у ПІДОШВІ опорного елемента Корисна модель відноситься до гідротехнічних споруджень гравітаційного заглибного типу і може бути використана для розвідки або видобутку корисних копалин прибережного шельфу, для установки механізмів забивання паль на водяній акваторії, для перевалочних причалів, терміналів, що експлуатуються в районах хвилювання або зміни рівня води в акваторії Особливо корисна у випадку, якщо виникає необхідність у процесі експлуатації вищевказані спорудження переміщати і встановлювати в різних місцях або районах Відома плавуча пересувна платформа, використовувана для бурової установки (див патент СРСР №1801161, 5Е02В17/00), що включає понтон з баластованою порожниною, висувні опорні колони, постачені фіксаторами положення, і площадку для розміщення устаткування При цьому опорні колони зв'язані одним механізмом їхнього опускання і підйому, а зазначена площадка розташована над понтоном На МІСЦІ експлуатації опорні колони встановлюють на дно шляхом їхнього синхронного опускання, баластовану порожнину понтона наповнюють забортною водою й опускають на ґрунт, а площадку з устаткуванням за допомогою механізмів піднімають по опорних колонах над поверхнею води з заданим кліренсом Недоліком відомої конструкції є те, що для установлювання платформи в МІСЦІ експлуатації потрібна дорогокоштовна попередня підготовка ґрунту, щоб забезпечити горизонтальне положення площадки з устаткуванням, а підйом площадки з устаткуванням над водою є трудомістким і небезпечним процесом, що залежить від технічного стану і працездатності піднімальних механізмів Крім того, при роботі платформи в місцях з рівнем води, що змінюється, виникає необхідність коректування положення площадки, яке здійснюють шляхом її підйому-опускання для збереження заданого кліренсу Усе це ускладнює монтаж, демонтаж і експлуатацію платформи, вимагає додатко (21)2003042870 (22) 02 04 2003 (24)15 05 2003 CM CM 00 1822 вих часових витрат і механізмів на їхнє проведення В основу корисної моделі поставлена задача створити таку плавучу пересувну платформу, у якій нове конструктивне виконання понтона й опорних колон дозволило б здійснювати постановку платформи на будь-який рельєф дна без підготовки ґрунту, спростити й убезпечити монтаж і демонтаж платформи, при цьому скоротити час на проведення вказаних операцій, а також спростити її експлуатацію Поставлена задача вирішується тим, що в плавучій пересувній платформі, що містить понтон з баластованою порожниною, висувні опорні колони, постачені фіксаторами, і площадку для розміщення устаткування, ВІДПОВІДНО ДО корисної моделі понтон має додаткову водонепроникну порожнину, відділену від баластованої порожнини водонепроникною внутрішньою палубою, при цьому кожна опорна колона виконана з можливістю автономного опускання і підйому, а верхня палуба понтона є площадкою для розміщення устаткування Баластована порожнина постачена кінгстоном для сполучання її з забортною водою В одному з прикладів водонепроникна внутрішня палуба розміщена вище ватерлінії, при цьому кінгстон розташований нижче внутрішньої палуби В іншому прикладі водонепроникна внутрішня палуба розміщена нижче ватерлінії, при цьому кінгстон розташований вище внутрішньої палуби У платформі опорні колони постачені опорними елементами для взаємодії з дном Кожний опорний елемент може бути виконаний у вигляді пластини, або мати баластовану порожнину Кожна опорна колона постачена пристроєм для розмиву фунту при демонтажі платформи Вказаний пристрій може бути виконаний у вигляді розміщеного в опорній колоні трубопроводу, зв'язаного з насосом, і щонайменше одним вихідним отвором у ПІДОШВІ опорного елемента Суть плавучої пересувної платформи, що заявляється, пояснюється представленими фігурами креслення На фіг 1 показаний загальний вигляд платформи в поперечному перерізі з розташуванням водонепроникної внутрішньої палуби нижче ватерлінії, на фіг 2 - загальний вигляд платформи в поперечному перерізі з розташуванням водонепроникної внутрішньої палуби вище ватерлінії, на фіг 3 - перетин за А-А фіг 2 Приклад 1 Плавуча пересувна платформа (фіг 1) складається з залізобетонного або металевого понтона 1 і висувних опорних колон Понтон 1 виконаний з порожниною, розділеною на баластовану 2 і водонепроникну 3 порожнини внутрішньою водонепроникною палубою 4, розміщеною в порожнині нижче ватерлінії Баластована порожнина 2 розташована над палубою 4 і постачена кінгстоном 5 для сполучання й з забортною водою Порожнини 2 і 3 розділені на ВІДСІКИ 6 і 7 вертикальними перегородками 8 і 9 ВІДПОВІДНО При цьому ВІДСІКИ 6 у баластованій порожнині 2 сполучені між собою за допомогою отворів 10, виконаних у перегородках 8 Верхня палуба понтона 1 є площадкою 11 для розміщення устаткування Кожна висувна опорна колона являє собою стійку 12 з опорним елементом 13, виконаним у вигляді пластини, і закріпленим на КІНЦІ СТІЙКИ 12 за допомогою шарніра 14 Стійки 12 розміщені з можливістю зворотно-поступального переміщення в герметичних колодязях 15, встановлених у понтоні 1 У кожній СТІЙЦІ 12 по її довжині виконаний ряд отворів 16, а у верхній частині колодязя 15 виконаний горизонтальний отвір, у якому з можливістю зворотно-поступального переміщення і взаємодії з одним з отворів 16 стійки 12 установлений фіксатор 17 Кожна опорна колона постачена механізмом її підйому (на фігурі не показане) Кожна опорна колона постачена пристроєм для розмиву ґрунту, що сприяє відриву опорного елемента 13 від грунту при демонтажі платформи Пристрій виконаний у вигляді розміщеного в СТІЙЦІ 12 трубопроводу 18, зв'язаного з насосом 19 і через гнучкий шланг 20 з отвором 21, виконаним у ПІДОШВІ опорного елемента 13 Платформу з опорними колонами, зафіксованими за допомогою фіксаторів 17 у крайнім верхнім положенні опорних елементів 13, буксирують до місця експлуатації і встановлюють у такий спосіб Стійки 12 опорних колон звільняють від фіксації і вони, переміщуючись під власною вагою в колодязях 15, опускаються опорними елементами 13 на грунт При цьому величина висування стійок 12 залежить від рельєфу дна, а понтон 1 залишається в горизонтальному положенні, тому що знаходиться наплаву Положення стійок 12 закріплюють шляхом установки фіксаторів 17 в отвір 16 Потім відкривають кінгстон 5 і баластовану порожнину 2 понтона 1 заповнюють навантажувальним баластом 22 (забортною водою), за рахунок чого відбувається притискання опорних елементів 13 до ґрунту При цьому водонепроникна порожнина 3 забезпечує підтримку заданої водотоннажності понтона 1 Кінгстон 5 залишають відкритим При ЗМІНІ рівня води в акватори, наприклад під час припливу, забортна вода надходить через кінгстон 5 у баластовану порожнину 2 понтона 1 і утворює приливний баласт 23, що компенсує приріст водотоннажності понтона 1 і забезпечує постійний притискний тиск на опорні елементи 13 У випадку демонтажу платформи для установлювання її на інше місце з баластованої порожнини 2 понтона 1 через кінгстон 5 відкачують навантажувальний баласт 22 (і приливний баласт 23, якщо він також знаходиться в порожнині 2) У цей час насосом 19 через трубопровід 18 і гнучкий шланг 20 в отвір 21 опорного елемента 13 подають воду При цьому відбувається підйом понтона 1 і одночасний відрив опорних елементів 13 від ґрунту Кінгстон 5 закривають Потім кожну опорну колону піднімають до крайнього верхнього положення опорних елементів 13 і фіксують фіксаторами 17 Приклад 2 Плавуча пересувна платформа (фіг 2, 3) складається з залізобетонного або металевого понтона 24 і висувних опорних колон Понтон 24 виконаний з порожниною, розділеною на баластовану 25 і водонепроникну 26 порожнини внутрішньою водонепроникною палубою 27, 1822 розміщеною в порожнині вище ватерлінії Баластована порожнина 25 розташована під палубою 27 і постачена кінгстоном 28 для сполучання й з забортною водою Порожнини 25 і 26 розділені на ВІДСІКИ 29 і ЗО вертикальними перегородками 31 і 32 ВІДПОВІДНО При цьому ВІДСІКИ 29 у баластованій порожнини 25 сполучені між собою за допомогою отворів 33, виконаних у перегородках 31 Верхня палуба понтона 24 є площадкою 34 для розміщення устаткування, наприклад, бурового Кожна висувна опорна колона являє собою стійку 35 з опорним елементом 36, закріпленим на КІНЦІ стійки 35 і виконаним у вигляді циліндричного корпусу з баластованою порожниною 37 Стійки 35 установлені з можливістю зворотно-поступального переміщення в герметичних колодязях 38, розміщених у понтоні 24 У кожній СТІЙЦІ 35 по й довжині виконаний ряд отворів 39, а у верхній частині колодязя 38 виконаний горизонтальний отвір, у якому з можливістю зворотно-поступального переміщення і взаємодії з одним з отворів 39 стійки 35 установлений фіксатор 40 Кожна опорна колона постачена пристроєм для розмиву ґрунту, який сприяє відриву опорного елемента 36 від ґрунту при демонтажі платформи Пристрій являє собою розміщений у СТІЙЦІ 35 трубопровід 41, зв'язаний з насосом 42 і з отвором 43, виконаним у ПІДОШВІ опорного елемента 36 Платформу з опорними колонами, зафіксованими за допомогою фіксаторів 40 у крайнім верхнім положенні опорних елементів 36, буксирують до місця експлуатації і встановлюють так Стійки 35 опорних колон звільняють від фіксації, при цьому порожнини 37 опорних елементів 36 заповнюють баластом, наприклад, забортною водою Стійки 35, переміщуючись в колодязях 38, опускаються опорними елементами 36 на ґрунт При цьому величина висування стійок 35 залежить від рельєфу дна, а понтон 24 залишається в горизонтальному положенні, тому що знаходиться наплаву Стійки 35 закріплюють шляхом установки фіксаторів 40 в отвір 39, після чого відкривають кінгстон 28 і баластовану порожнину 25 понтона 24 заповнюють навантажувальним баластом 44 (забортною водою), за рахунок чого відбувається притискання опорних елементів 36 до ґрунту При цьому водонепроникна порожнина 26 забезпечує підтримку заданої водотоннажності понтона 1 Кінгстон 28 залишають відкритим При ЗМІНІ рівня води в акваторії, наприклад під час припливу, забортна вода надходить через кінгстон 28 у баластовану порожнину 25 понтона 24 і утворює приливний баласт 45, що компенсує приріст водотоннажності понтона 24 і забезпечує постійний притискний тиск на опорні елементи 36 У випадку демонтажу платформи для установки її на інше місце з баластованої порожнини 25 понтона 24 через кінгстон 28 відкачують навантажувальний баласт 44 (і приливний баласт 45, якщо він також знаходиться в порожнині 21), а насосом 42 по трубопроводу 41 в отвір 43 опорного елемента 36 подають воду При цьому відбувається підйом понтона 24 і одночасний відрив опорних елементів 36 від ґрунту Кінгстон 28 закривають Потім з порожнини 37 кожного опорного елемента 36 відкачують баласт, і, завдяки позитивній плавучості опорних елементів 36, опорні колони піднімаються до крайнього верхнього положення опорних елементів 36, після чого їх фіксують фіксаторами 40 Конструкція платформи, що заявляється, дозволяє легко і безпечно її транспортувати, здійснювати установлення і демонтаж, а також експлуатувати, особливо в місцях, де мають місце змінювання рівня води, хвилювання в акваторії, й у районах сейсмічної активності 39 ?] \_£_ JJ jj JO] \j_ Фіг 1 Фіг З Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ 04050, Україна (044)236 - 47 - 24
