Пусковий пристрій ракети з рятувальним лінем і зачепом

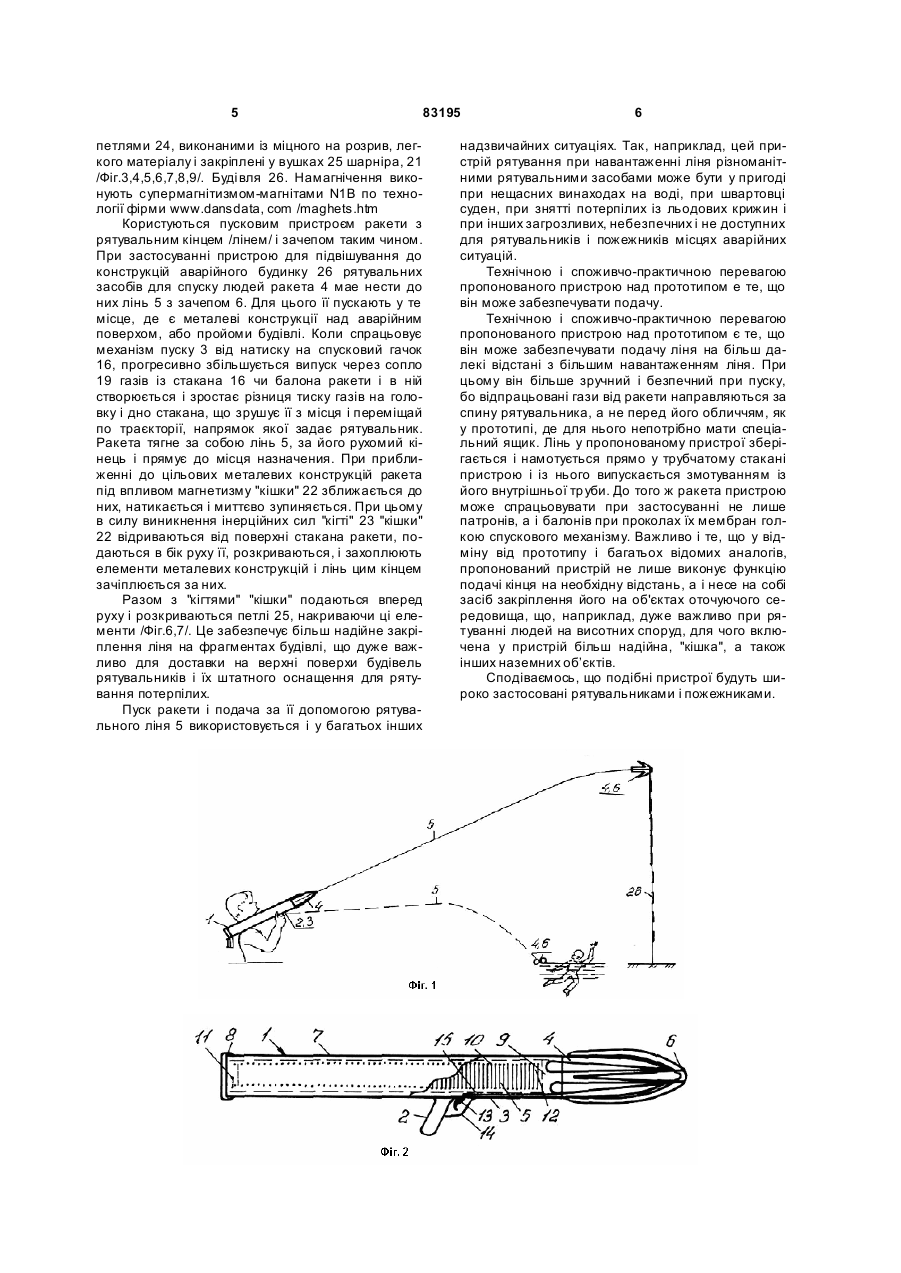

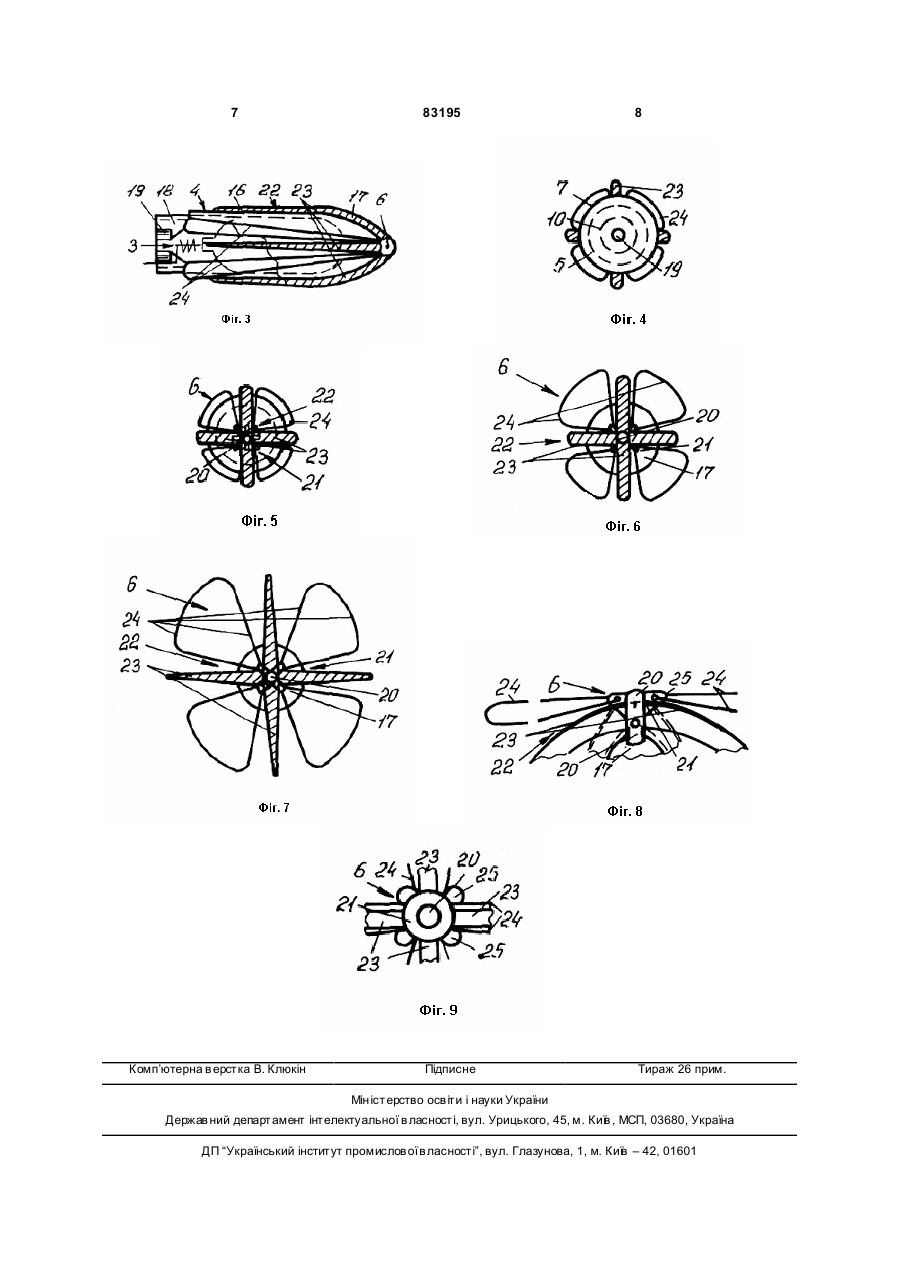

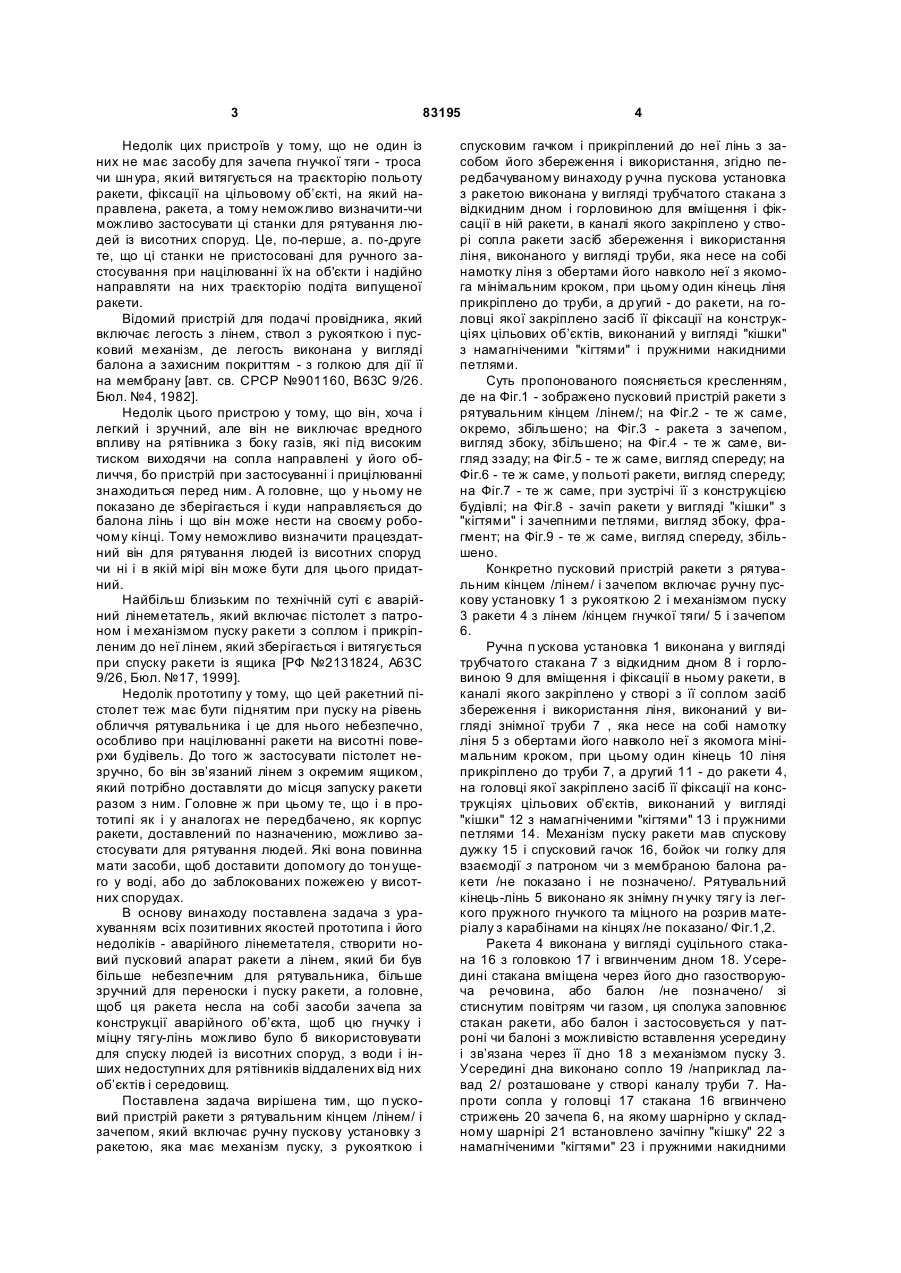

Пусковий пристрій ракети з рятувальним лінем і зачепом, який містить ручну пускову установку з ракетою, згадана установка містить механізм пуску з рукояткою і спусковим гачком і прикріплений до неї лінь з засобом його збереження і використання, який відрізняється тим, що ручна пускова установка з ракетою виконана у вигляді трубчато го стакана з відкидним дном і горловиною для вміщення і фіксації в ній ракети, в каналі якого закріплено у створі сопла ракети засіб збереження і використання ліня, виконаного у вигляді труби, яка несе на собі намотування ліня з обертами його петель навколо неї, при цьому один кінець ліня прикріплено до труби, другий - до ракети, на головці якої закріплено засіб її фіксації на конструкціях цільових об'єктів, виконаний у вигляді кішки з намагніченими кігтями і пружними накидними петлями. Передбачуваний винахід відноситься до засобів рятування людей із висотних споруд і подачі для цього кінцівок з зачепами. Відомий швартовий пристрій, який має транспортивний канат, либідку і зачеп у вигляді петлі із пружного матеріалу для захвата швартової тумби [Японія, Реферативний журнал РЖ/№2, 1982 з-ка №3-73519]. Недолік цього пристрою в точки зору можливості застосування його для рятування людей полягає у тому, що він є інше призначення і для рятування людей у аварійних ситуаціях він непридатний. Відомий ряд пристроїв для рятування людей із висотних споруд, наприклад, рятувальний рукав для аварійного спуску, який мав всі необхідні пристосування для спуску, але він також, як і ряд подібних пристроїв такого напрямку, не передбачає і немає засобу подачі горловини рукава на висотні поверхи будівель і закріплення його там, щоб мати можливість використовувати його, якщо вн утрішні приміщення заблоковані наслідками аварії [авт. св. СРСР №1248607, А63В1/20, Бюл. №29, 1986]. Недолік його пристрою, а також пристроїв по [авт. св. №№1563709, 1540834, 1391660] та ін. полягає у тому, що зовні будівлі вони можуть застосовуватися лише в тому разі, коли побудовані заздалегідь до виникнення аварії, а екстренно їх використати неможливо, бо вони не мають засобів піднімання рятувальних рукавів і інших засобів спуску із високих поверхів будівель і закріплення їх там для надійного ефективного спуску при надзвичайних ситуаціях. Відомий пристрій для вистрелювання рятувальних кінцівок, який має ствол з ракетницею, метальним снарядом і пусковою камерою високого тиску і складною конструкцією вистрелювання [РФ №2003367. A63С9/26. Бюл. №43-44. 1993]. Недолік цього пристрою у тому, що він має дуже складну конструкцію з високим ударним навантаженням, а головне, він не включає для опису саму кінцівку - гн учку тягу, яку цей механізм вистрелює і не має також засоба зачепа кінцівки до цільового об’єкта. Відомий аналогічний пристрій-станок і у ФРГ, [заявка №3111044, В63С 9/26. Р.Ж. №2. Х982]. (19) UA (11) 83195 (13) C2 (21) a200501961 (22) 03.03.2005 (46) 25.06.2008, Бюл.№ 12, 2008 р. (72) ГЕРМАН МИ ХАЙЛО ВОЛОДИ МИРОВИЧ, U A, УБАЙДУЛЛАЕВ ЮСУФЖОН НУРУЛЛАЙОВИЧ, UA, КАНІШЕВСЬКИЙ СТАНІСЛАВ МИХАЙЛОВИЧ, U A, ПЕТРУШЕВСЬКИЙ ІВАН ІВАНОВИЧ, UA (73) ПЕТРУШЕВСЬКИЙ ІВАН ІВАНОВИЧ, U A (56) RU 2131824 C1 20.06.1999 GB 2335448 A 22.09.1999 US 3577949 11.05.1971 SU 901160 A1 30.01.1982 US 1598323 31.08.1926 US 4056859 08.11.1977 US 3673963 04.07.1972 US 1297344 18.03.1919 US 4799906 24.01.1989 DE 302968 31.12.1916 3 83195 Недолік цих пристроїв у тому, що не один із них не має засобу для зачепа гнучкої тяги - троса чи шн ура, який витягується на траєкторію польоту ракети, фіксації на цільовому об’єкті, на який направлена, ракета, а тому неможливо визначити-чи можливо застосувати ці станки для рятування людей із висотних споруд. Це, по-перше, а. по-друге те, що ці станки не пристосовані для ручного застосування при націлюванні їх на об'єкти і надійно направляти на них траєкторію подіта випущеної ракети. Відомий пристрій для подачі провідника, який включає легость з лінем, ствол з рукояткою і пусковий механізм, де легость виконана у вигляді балона а захисним покриттям - з голкою для дії її на мембрану [авт. св. СРСР №901160, В63С 9/26. Бюл. №4, 1982]. Недолік цього пристрою у тому, що він, хоча і легкий і зручний, але він не виключає вредного впливу на рятівника з боку газів, які під високим тиском виходячи на сопла направлені у його обличчя, бо пристрій при застосуванні і прицілюванні знаходиться перед ним. А головне, що у ньому не показано де зберігається і куди направляється до балона лінь і що він може нести на своєму робочому кінці. Тому неможливо визначити працездатний він для рятування людей із висотних споруд чи ні і в якій мірі він може бути для цього придатний. Найбільш близьким по технічній суті є аварійний лінеметатель, який включає пістолет з патроном і механізмом пуску ракети з соплом і прикріпленим до неї лінем, який зберігається і витягується при спуску ракети із ящика [РФ №2131824, А63С 9/26, Бюл. №17, 1999]. Недолік прототипу у тому, що цей ракетний пістолет теж має бути піднятим при пуску на рівень обличчя рятувальника і це для нього небезпечно, особливо при націлюванні ракети на висотні поверхи будівель. До того ж застосувати пістолет незручно, бо він зв’язаний лінем з окремим ящиком, який потрібно доставляти до місця запуску ракети разом з ним. Головне ж при цьому те, що і в прототипі як і у аналогах не передбачено, як корпус ракети, доставлений по назначению, можливо застосувати для рятування людей. Які вона повинна мати засоби, щоб доставити допомогу до тон ущего у воді, або до заблокованих пожежею у висотних спорудах. В основу винаходу поставлена задача з урахуванням всіх позитивних якостей прототипа і його недоліків - аварійного лінеметателя, створити новий пусковий апарат ракети а лінем, який би був більше небезпечним для рятувальника, більше зручний для переноски і пуску ракети, а головне, щоб ця ракета несла на собі засоби зачепа за конструкції аварійного об’єкта, щоб цю гнучку і міцну тягу-лінь можливо було б використовувати для спуску людей із висотних споруд, з води і інших недоступних для рятівників віддалених від них об’єктів і середовищ. Поставлена задача вирішена тим, що п усковий пристрій ракети з рятувальним кінцем /лінем/ і зачепом, який включає ручну пускову установку з ракетою, яка має механізм пуску, з рукояткою і 4 спусковим гачком і прикріплений до неї лінь з засобом його збереження і використання, згідно передбачуваному винаходу р учна пускова установка з ракетою виконана у вигляді трубчатого стакана з відкидним дном і горловиною для вміщення і фіксації в ній ракети, в каналі якого закріплено у створі сопла ракети засіб збереження і використання ліня, виконаного у вигляді труби, яка несе на собі намотку ліня з обертами його навколо неї з якомога мінімальним кроком, при цьому один кінець ліня прикріплено до труби, а др угий - до ракети, на головці якої закріплено засіб її фіксації на конструкціях цільових об’єктів, виконаний у вигляді "кішки" з намагніченими "кігтями" і пружними накидними петлями. Суть пропонованого поясняється кресленням, де на Фіг.1 - зображено пусковий пристрій ракети з рятувальним кінцем /лінем/; на Фіг.2 - те ж саме, окремо, збільшено; на Фіг.3 - ракета з зачепом, вигляд збоку, збільшено; на Фіг.4 - те ж саме, вигляд ззаду; на Фіг.5 - те ж саме, вигляд спереду; на Фіг.6 - те ж саме, у польоті ракети, вигляд спереду; на Фіг.7 - те ж саме, при зустрічі її з конструкцією будівлі; на Фіг.8 - зачіп ракети у вигляді "кішки" з "кігтями" і зачепними петлями, вигляд збоку, фрагмент; на Фіг.9 - те ж саме, вигляд спереду, збільшено. Конкретно пусковий пристрій ракети з рятувальним кінцем /лінем/ і зачепом включає ручну пускову установку 1 з рукояткою 2 і механізмом пуску 3 ракети 4 з лінем /кінцем гнучкої тяги/ 5 і зачепом 6. Ручна п ускова установка 1 виконана у вигляді трубчато го стакана 7 з відкидним дном 8 і горловиною 9 для вміщення і фіксації в ньому ракети, в каналі якого закріплено у створі з її соплом засіб збереження і використання ліня, виконаний у вигляді знімної труби 7 , яка несе на собі намотку ліня 5 з обертами його навколо неї з якомога мінімальним кроком, при цьому один кінець 10 ліня прикріплено до труби 7, а другий 11 - до ракети 4, на головці якої закріплено засіб її фіксації на конструкціях цільових об’єктів, виконаний у вигляді "кішки" 12 з намагніченими "кігтями" 13 і пружними петлями 14. Механізм пуску ракети мав спускову дужку 15 і спусковий гачок 16, бойок чи голку для взаємодії з патроном чи з мембраною балона ракети /не показано і не позначено/. Рятувальний кінець-лінь 5 виконано як знімну гн учку тягу із легкого пружного гнучкого та міцного на розрив матеріалу з карабінами на кінцях /не показано/ Фіг.1,2. Ракета 4 виконана у вигляді суцільного стакана 16 з головкою 17 і вгвинченим дном 18. Усередині стакана вміщена через його дно газостворуюча речовина, або балон /не позначено/ зі стиснутим повітрям чи газом, ця сполука заповнює стакан ракети, або балон і застосовується у патроні чи балоні з можливістю вставлення усередину і зв’язана через її дно 18 з механізмом пуску 3. Усередині дна виконано сопло 19 /наприклад лавад 2/ розташоване у створі каналу труби 7. Напроти сопла у головці 17 стакана 16 вгвинчено стрижень 20 зачепа 6, на якому шарнірно у складному шарнірі 21 встановлено зачіпну "кішку" 22 з намагніченими "кігтями" 23 і пружними накидними 5 83195 петлями 24, виконаними із міцного на розрив, легкого матеріалу і закріплені у вушках 25 шарніра, 21 /Фіг.3,4,5,6,7,8,9/. Буді вля 26. Намагнічення виконують супермагнітизмом-магнітами N1B по технології фірми www.dansdata, com /maghets.htm Користуються пусковим пристроєм ракети з рятувальним кінцем /лінем/ і зачепом таким чином. При застосуванні пристрою для підвішування до конструкцій аварійного будинку 26 рятувальних засобів для спуску людей ракета 4 мае нести до них лінь 5 з зачепом 6. Для цього її пускають у те місце, де є металеві конструкції над аварійним поверхом, або пройоми будівлі. Коли спрацьовує механізм пуску 3 від натиску на спусковий гачок 16, прогресивно збільшується випуск через сопло 19 газів із стакана 16 чи балона ракети і в ній створюється і зростає різниця тиску газів на головку і дно стакана, що зрушує її з місця і переміщай по траєкторії, напрямок якої задає рятувальник. Ракета тягне за собою лінь 5, за його рухомий кінець і прямує до місця назначения. При приближенні до цільових металевих конструкцій ракета під впливом магнетизму "кішки" 22 зближається до них, натикається і миттєво зупиняється. При цьому в силу виникнення інерційних сил "кігті" 23 "кішки" 22 відриваються від поверхні стакана ракети, подаються в бік руху її, розкриваються, і захоплюють елементи металевих конструкцій і лінь цим кінцем зачіплюється за них. Разом з "кігтями" "кішки" подаються вперед руху і розкриваються петлі 25, накриваючи ці елементи /Фіг.6,7/. Це забезпечує більш надійне закріплення ліня на фрагментах будівлі, що дуже важливо для доставки на верхні поверхи будівель рятувальників і їх штатного оснащення для рятування потерпілих. Пуск ракети і подача за її допомогою рятувального ліня 5 використовується і у багатьох інших 6 надзвичайних ситуаціях. Так, наприклад, цей пристрій рятування при навантаженні ліня різноманітними рятувальними засобами може бути у пригоді при нещасних винаходах на воді, при швартовці суден, при знятті потерпілих із льодових крижин і при інших загрозливих, небезпечних і не доступних для рятувальників і пожежників місцях аварійних ситуацій. Технічною і споживчо-практичною перевагою пропонованого пристрою над прототипом е те, що він може забезпечувати подачу. Технічною і споживчо-практичною перевагою пропонованого пристрою над прототипом є те, що він може забезпечувати подачу ліня на більш далекі відстані з більшим навантаженням ліня. При цьому він більше зручний і безпечний при пуску, бо відпрацьовані гази від ракети направляються за спину рятувальника, а не перед його обличчям, як у прототипі, де для нього непотрібно мати спеціальний ящик. Лінь у пропонованому пристрої зберігається і намотується прямо у трубчатому стакані пристрою і із нього випускається змотуванням із його внутрішньої тр уби. До того ж ракета пристрою може спрацьовувати при застосуванні не лише патронів, а і балонів при проколах їх мембран голкою спускового механізму. Важливо і те, що у відміну від прототипу і багатьох відомих аналогів, пропонований пристрій не лише виконує функцію подачі кінця на необхідну відстань, а і несе на собі засіб закріплення його на об'єктах оточуючого середовища, що, наприклад, дуже важливо при рятуванні людей на висотних споруд, для чого включена у пристрій більш надійна, "кішка", а також інших наземних об’єктів. Сподіваємось, що подібні пристрої будуть широко застосовані рятувальниками і пожежниками. 7 Комп’ютерна в ерстка В. Клюкін 83195 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
