Роздавач сипких кормів

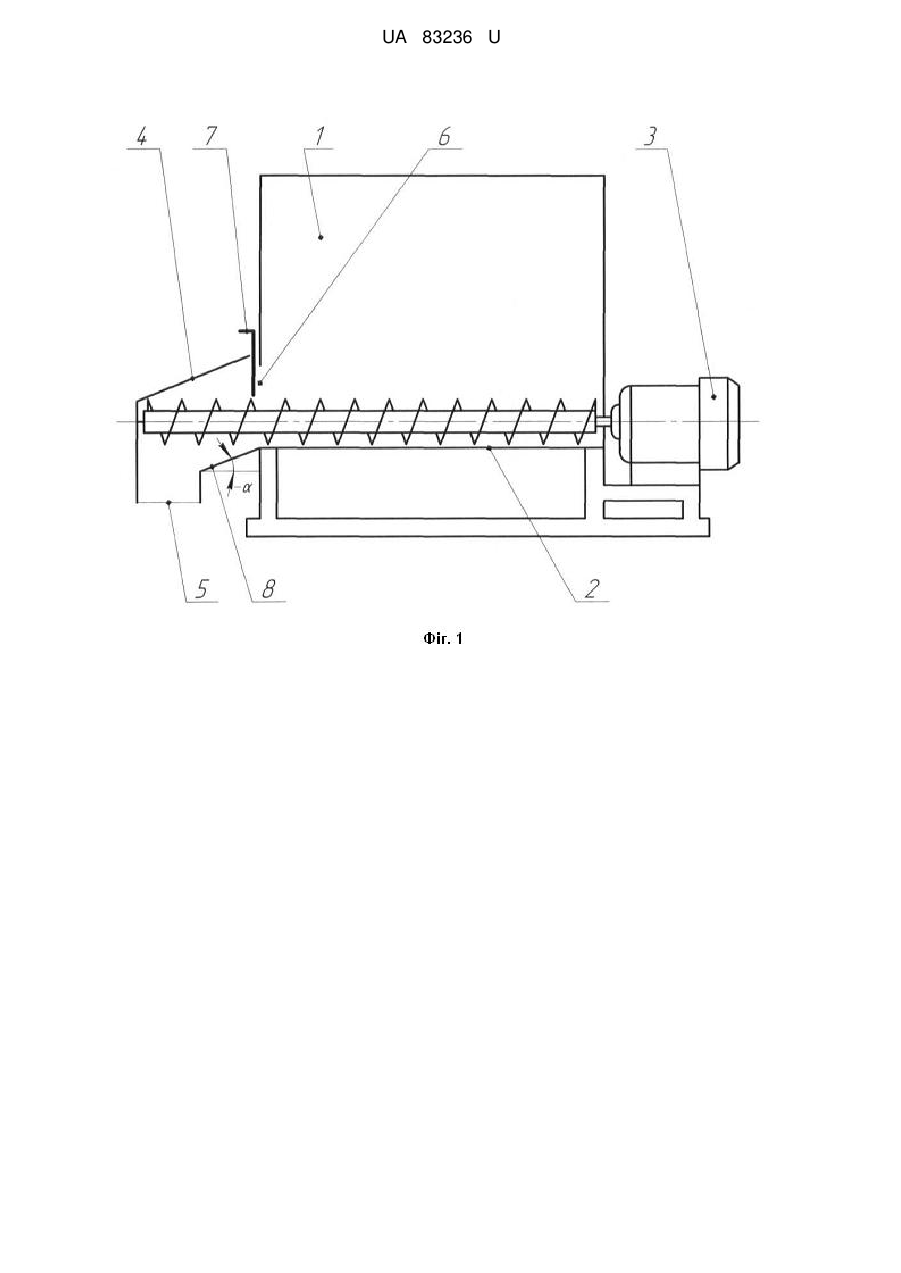

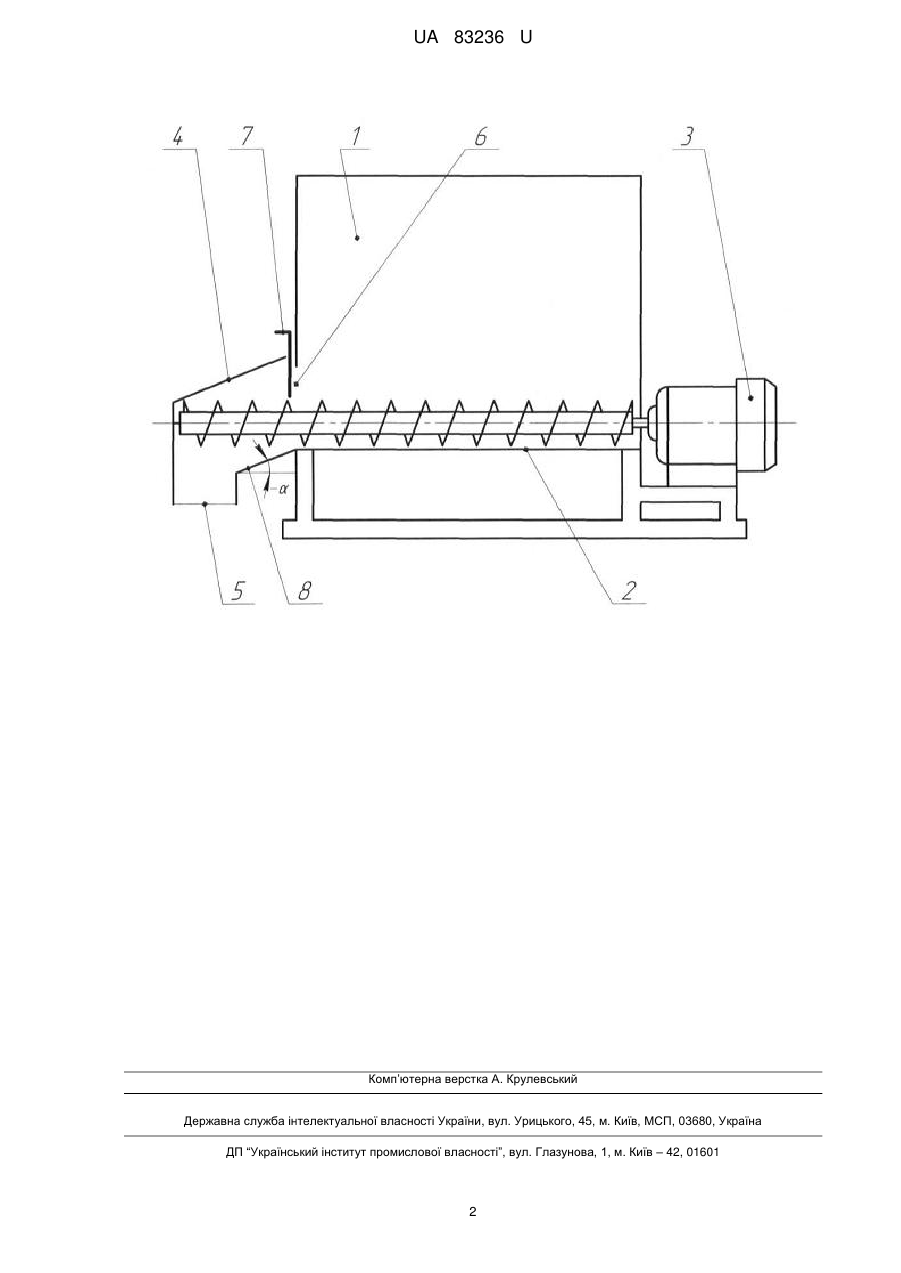

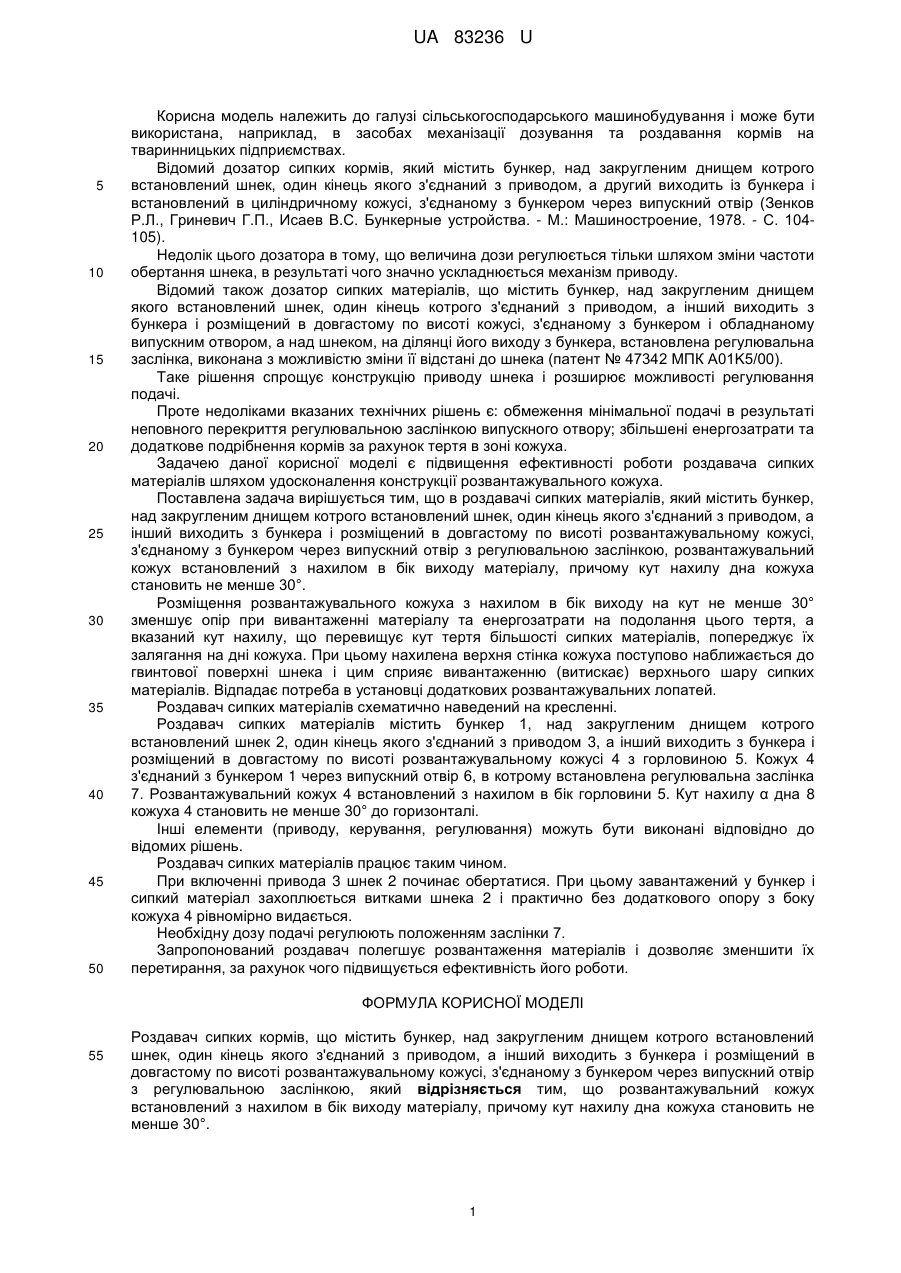

Реферат: Роздавач сипких кормів містить бункер, над закругленим днищем котрого встановлений шнек, один кінець якого з'єднаний з приводом, а інший виходить з бункера і розміщений в довгастому по висоті розвантажувальному кожусі, з'єднаному з бункером через випускний отвір з регулювальною заслінкою. Розвантажувальний кожух встановлений з нахилом в бік виходу матеріалу, причому кут нахилу дна кожуха становить не менше 30°. UA 83236 U (54) РОЗДАВАЧ СИПКИХ КОРМІВ UA 83236 U UA 83236 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використана, наприклад, в засобах механізації дозування та роздавання кормів на тваринницьких підприємствах. Відомий дозатор сипких кормів, який містить бункер, над закругленим днищем котрого встановлений шнек, один кінець якого з'єднаний з приводом, а другий виходить із бункера і встановлений в циліндричному кожусі, з'єднаному з бункером через випускний отвір (Зенков Р.Л., Гриневич Г.П., Исаев B.C. Бункерные устройства. - М.: Машиностроение, 1978. - С. 104105). Недолік цього дозатора в тому, що величина дози регулюється тільки шляхом зміни частоти обертання шнека, в результаті чого значно ускладнюється механізм приводу. Відомий також дозатор сипких матеріалів, що містить бункер, над закругленим днищем якого встановлений шнек, один кінець котрого з'єднаний з приводом, а інший виходить з бункера і розміщений в довгастому по висоті кожусі, з'єднаному з бункером і обладнаному випускним отвором, а над шнеком, на ділянці його виходу з бункера, встановлена регулювальна заслінка, виконана з можливістю зміни її відстані до шнека (патент № 47342 МПК А01K5/00). Таке рішення спрощує конструкцію приводу шнека і розширює можливості регулювання подачі. Проте недоліками вказаних технічних рішень є: обмеження мінімальної подачі в результаті неповного перекриття регулювальною заслінкою випускного отвору; збільшені енергозатрати та додаткове подрібнення кормів за рахунок тертя в зоні кожуха. Задачею даної корисної моделі є підвищення ефективності роботи роздавача сипких матеріалів шляхом удосконалення конструкції розвантажувального кожуха. Поставлена задача вирішується тим, що в роздавачі сипких матеріалів, який містить бункер, над закругленим днищем котрого встановлений шнек, один кінець якого з'єднаний з приводом, а інший виходить з бункера і розміщений в довгастому по висоті розвантажувальному кожусі, з'єднаному з бункером через випускний отвір з регулювальною заслінкою, розвантажувальний кожух встановлений з нахилом в бік виходу матеріалу, причому кут нахилу дна кожуха становить не менше 30°. Розміщення розвантажувального кожуха з нахилом в бік виходу на кут не менше 30° зменшує опір при вивантаженні матеріалу та енергозатрати на подолання цього тертя, а вказаний кут нахилу, що перевищує кут тертя більшості сипких матеріалів, попереджує їх залягання на дні кожуха. При цьому нахилена верхня стінка кожуха поступово наближається до гвинтової поверхні шнека і цим сприяє вивантаженню (витискає) верхнього шару сипких матеріалів. Відпадає потреба в установці додаткових розвантажувальних лопатей. Роздавач сипких матеріалів схематично наведений на кресленні. Роздавач сипких матеріалів містить бункер 1, над закругленим днищем котрого встановлений шнек 2, один кінець якого з'єднаний з приводом 3, а інший виходить з бункера і розміщений в довгастому по висоті розвантажувальному кожусі 4 з горловиною 5. Кожух 4 з'єднаний з бункером 1 через випускний отвір 6, в котрому встановлена регулювальна заслінка 7. Розвантажувальний кожух 4 встановлений з нахилом в бік горловини 5. Кут нахилу α дна 8 кожуха 4 становить не менше 30° до горизонталі. Інші елементи (приводу, керування, регулювання) можуть бути виконані відповідно до відомих рішень. Роздавач сипких матеріалів працює таким чином. При включенні привода 3 шнек 2 починає обертатися. При цьому завантажений у бункер i сипкий матеріал захоплюється витками шнека 2 і практично без додаткового опору з боку кожуха 4 рівномірно видається. Необхідну дозу подачі регулюють положенням заслінки 7. Запропонований роздавач полегшує розвантаження матеріалів і дозволяє зменшити їх перетирання, за рахунок чого підвищується ефективність його роботи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Роздавач сипких кормів, що містить бункер, над закругленим днищем котрого встановлений шнек, один кінець якого з'єднаний з приводом, а інший виходить з бункера і розміщений в довгастому по висоті розвантажувальному кожусі, з'єднаному з бункером через випускний отвір з регулювальною заслінкою, який відрізняється тим, що розвантажувальний кожух встановлений з нахилом в бік виходу матеріалу, причому кут нахилу дна кожуха становить не менше 30°. 1 UA 83236 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
