Молоткова дробарка

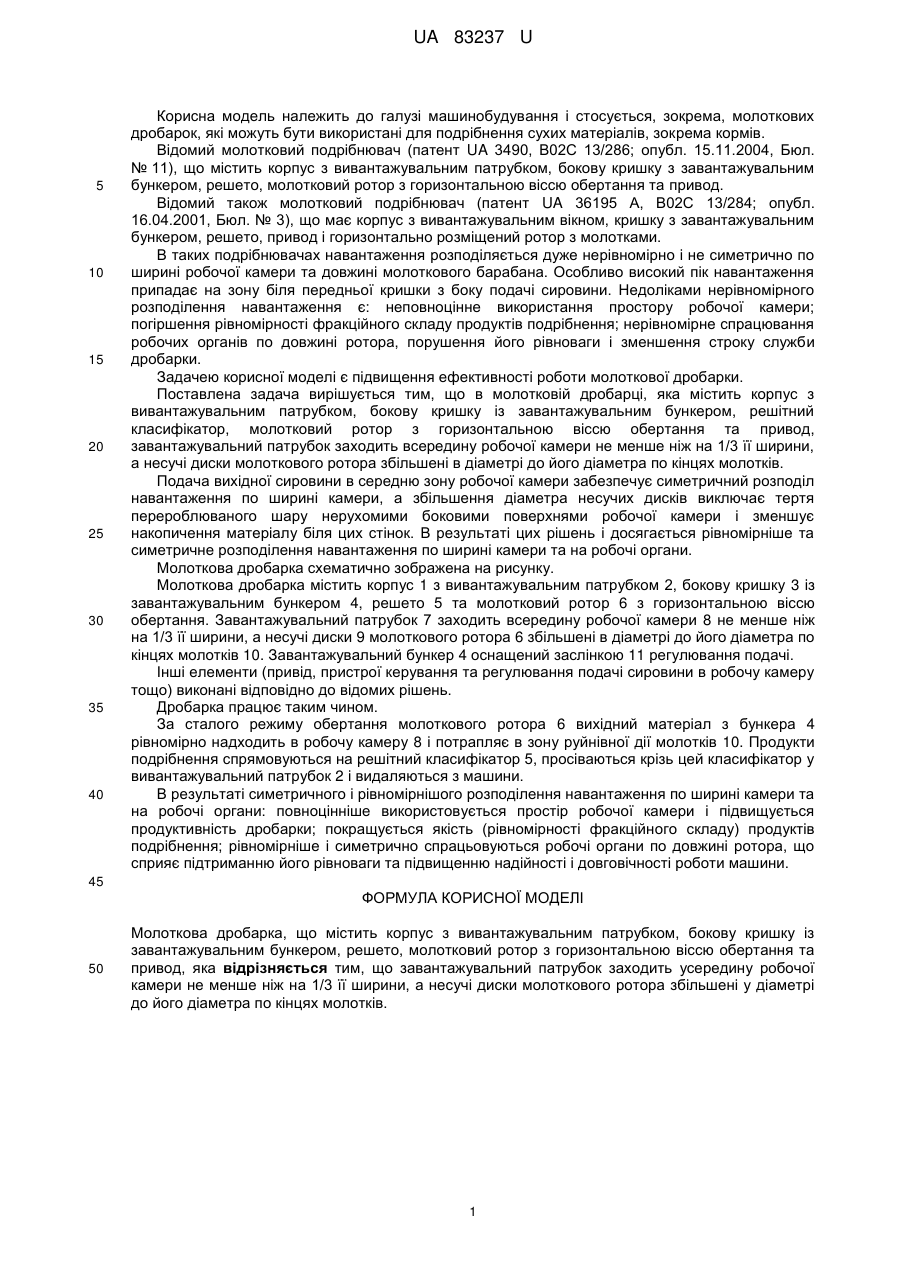

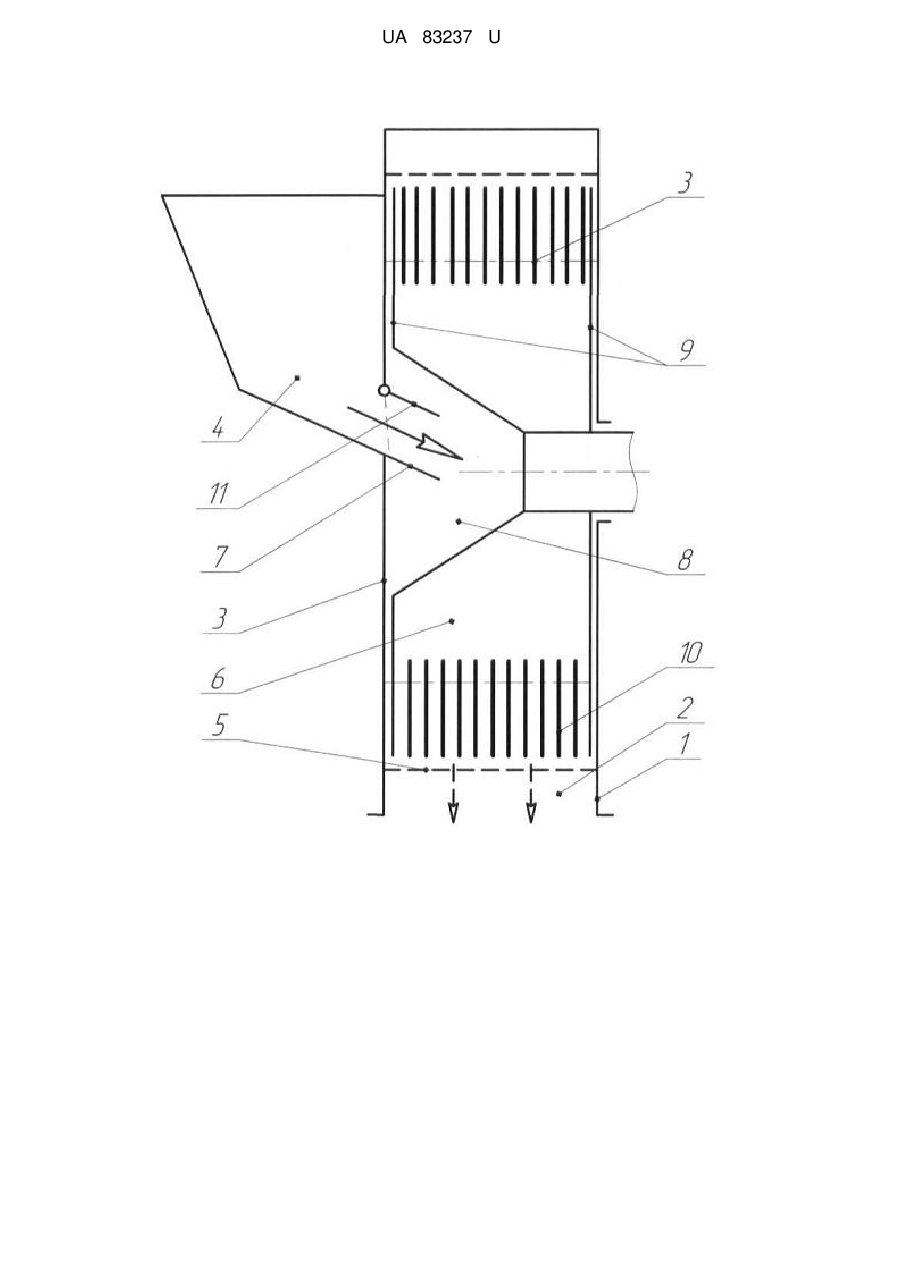

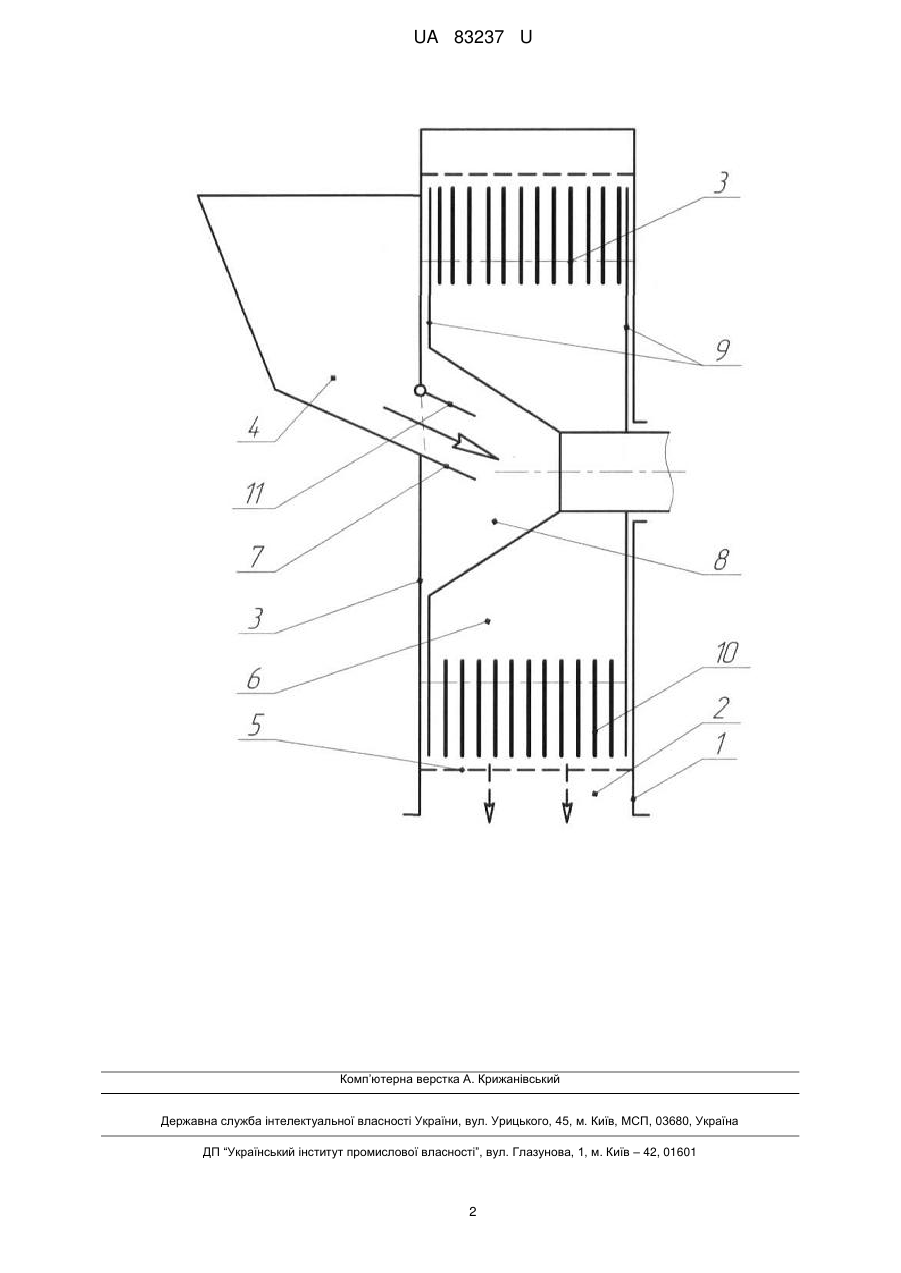

Реферат: UA 83237 U UA 83237 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі машинобудування і стосується, зокрема, молоткових дробарок, які можуть бути використані для подрібнення сухих матеріалів, зокрема кормів. Відомий молотковий подрібнювач (патент UA 3490, В02С 13/286; опубл. 15.11.2004, Бюл. № 11), що містить корпус з вивантажувальним патрубком, бокову кришку з завантажувальним бункером, решето, молотковий ротор з горизонтальною віссю обертання та привод. Відомий також молотковий подрібнювач (патент UA 36195 А, В02С 13/284; опубл. 16.04.2001, Бюл. № 3), що має корпус з вивантажувальним вікном, кришку з завантажувальним бункером, решето, привод і горизонтально розміщений ротор з молотками. В таких подрібнювачах навантаження розподіляється дуже нерівномірно і не симетрично по ширині робочої камери та довжині молоткового барабана. Особливо високий пік навантаження припадає на зону біля передньої кришки з боку подачі сировини. Недоліками нерівномірного розподілення навантаження є: неповноцінне використання простору робочої камери; погіршення рівномірності фракційного складу продуктів подрібнення; нерівномірне спрацювання робочих органів по довжині ротора, порушення його рівноваги і зменшення строку служби дробарки. Задачею корисної моделі є підвищення ефективності роботи молоткової дробарки. Поставлена задача вирішується тим, що в молотковій дробарці, яка містить корпус з вивантажувальним патрубком, бокову кришку із завантажувальним бункером, решітний класифікатор, молотковий ротор з горизонтальною віссю обертання та привод, завантажувальний патрубок заходить всередину робочої камери не менше ніж на 1/3 її ширини, а несучі диски молоткового ротора збільшені в діаметрі до його діаметра по кінцях молотків. Подача вихідної сировини в середню зону робочої камери забезпечує симетричний розподіл навантаження по ширині камери, а збільшення діаметра несучих дисків виключає тертя перероблюваного шару нерухомими боковими поверхнями робочої камери і зменшує накопичення матеріалу біля цих стінок. В результаті цих рішень і досягається рівномірніше та симетричне розподілення навантаження по ширині камери та на робочі органи. Молоткова дробарка схематично зображена на рисунку. Молоткова дробарка містить корпус 1 з вивантажувальним патрубком 2, бокову кришку 3 із завантажувальним бункером 4, решето 5 та молотковий ротор 6 з горизонтальною віссю обертання. Завантажувальний патрубок 7 заходить всередину робочої камери 8 не менше ніж на 1/3 її ширини, а несучі диски 9 молоткового ротора 6 збільшені в діаметрі до його діаметра по кінцях молотків 10. Завантажувальний бункер 4 оснащений заслінкою 11 регулювання подачі. Інші елементи (привід, пристрої керування та регулювання подачі сировини в робочу камеру тощо) виконані відповідно до відомих рішень. Дробарка працює таким чином. За сталого режиму обертання молоткового ротора 6 вихідний матеріал з бункера 4 рівномірно надходить в робочу камеру 8 і потрапляє в зону руйнівної дії молотків 10. Продукти подрібнення спрямовуються на решітний класифікатор 5, просіваються крізь цей класифікатор у вивантажувальний патрубок 2 і видаляються з машини. В результаті симетричного і рівномірнішого розподілення навантаження по ширині камери та на робочі органи: повноцінніше використовується простір робочої камери і підвищується продуктивність дробарки; покращується якість (рівномірності фракційного складу) продуктів подрібнення; рівномірніше і симетрично спрацьовуються робочі органи по довжині ротора, що сприяє підтриманню його рівноваги та підвищенню надійності і довговічності роботи машини. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Молоткова дробарка, що містить корпус з вивантажувальним патрубком, бокову кришку із завантажувальним бункером, решето, молотковий ротор з горизонтальною віссю обертання та привод, яка відрізняється тим, що завантажувальний патрубок заходить усередину робочої камери не менше ніж на 1/3 її ширини, а несучі диски молоткового ротора збільшені у діаметрі до його діаметра по кінцях молотків. 1 UA 83237 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
