Залізобетонне збірно-монолітне перекриття будинку

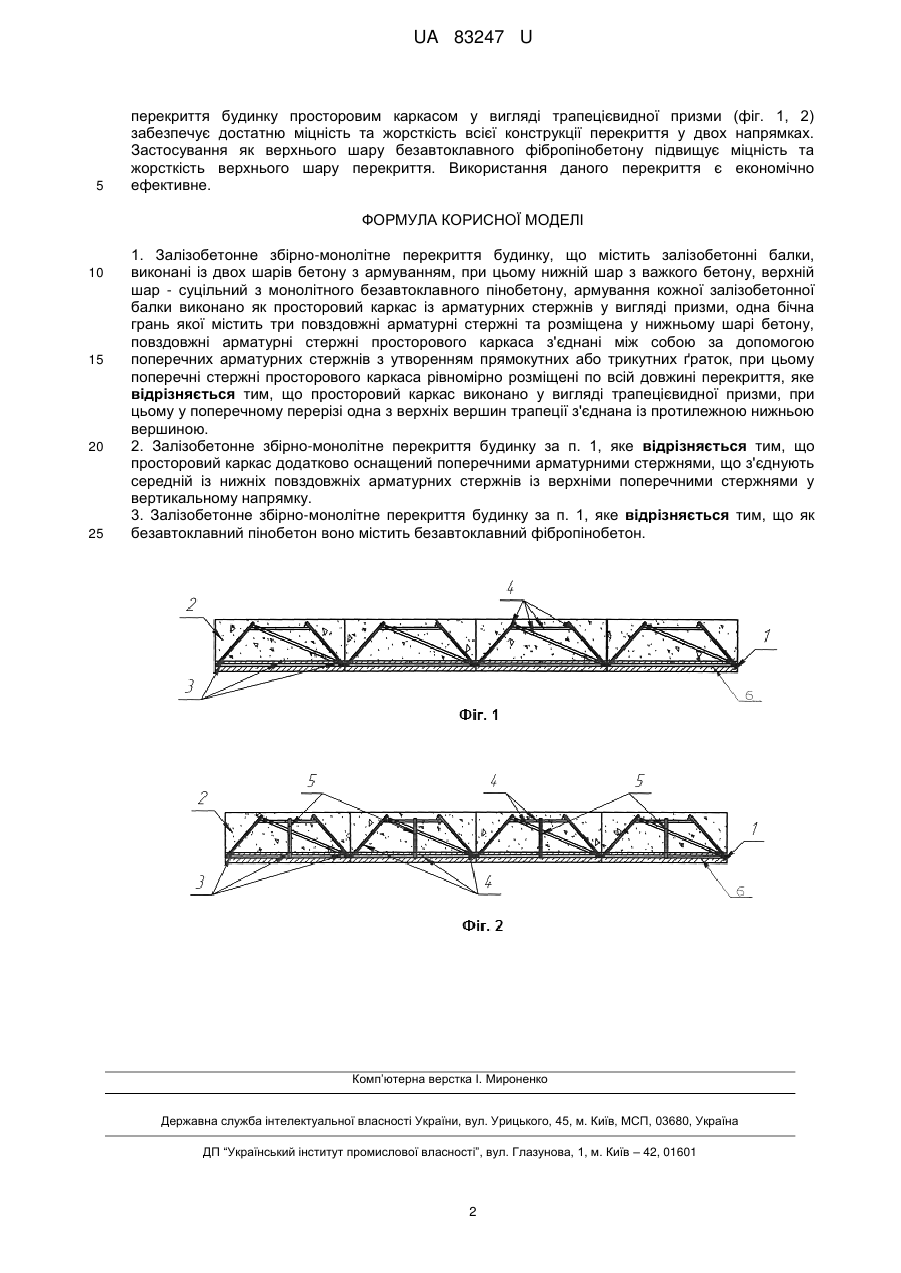

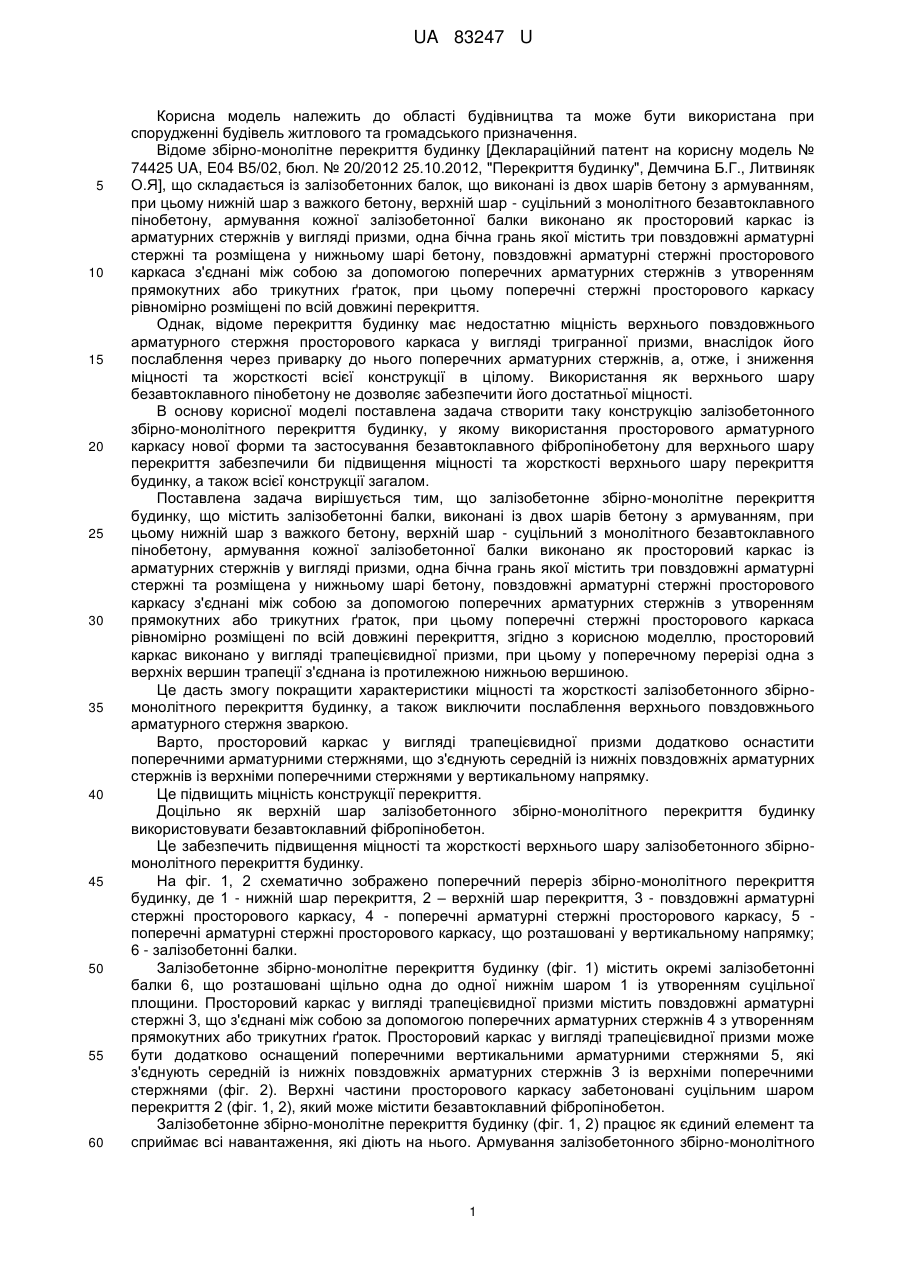

Реферат: UA 83247 U UA 83247 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області будівництва та може бути використана при спорудженні будівель житлового та громадського призначення. Відоме збірно-монолітне перекриття будинку [Деклараційний патент на корисну модель № 74425 UA, E04 В5/02, бюл. № 20/2012 25.10.2012, "Перекриття будинку", Демчина Б.Г., Литвиняк О.Я], що складається із залізобетонних балок, що виконані із двох шарів бетону з армуванням, при цьому нижній шар з важкого бетону, верхній шар - суцільний з монолітного безавтоклавного пінобетону, армування кожної залізобетонної балки виконано як просторовий каркас із арматурних стержнів у вигляді призми, одна бічна грань якої містить три повздовжні арматурні стержні та розміщена у нижньому шарі бетону, повздовжні арматурні стержні просторового каркаса з'єднані між собою за допомогою поперечних арматурних стержнів з утворенням прямокутних або трикутних ґраток, при цьому поперечні стержні просторового каркасу рівномірно розміщені по всій довжині перекриття. Однак, відоме перекриття будинку має недостатню міцність верхнього повздовжнього арматурного стержня просторового каркаса у вигляді тригранної призми, внаслідок його послаблення через приварку до нього поперечних арматурних стержнів, а, отже, і зниження міцності та жорсткості всієї конструкції в цілому. Використання як верхнього шару безавтоклавного пінобетону не дозволяє забезпечити його достатньої міцності. В основу корисної моделі поставлена задача створити таку конструкцію залізобетонного збірно-монолітного перекриття будинку, у якому використання просторового арматурного каркасу нової форми та застосування безавтоклавного фібропінобетону для верхнього шару перекриття забезпечили би підвищення міцності та жорсткості верхнього шару перекриття будинку, а також всієї конструкції загалом. Поставлена задача вирішується тим, що залізобетонне збірно-монолітне перекриття будинку, що містить залізобетонні балки, виконані із двох шарів бетону з армуванням, при цьому нижній шар з важкого бетону, верхній шар - суцільний з монолітного безавтоклавного пінобетону, армування кожної залізобетонної балки виконано як просторовий каркас із арматурних стержнів у вигляді призми, одна бічна грань якої містить три повздовжні арматурні стержні та розміщена у нижньому шарі бетону, повздовжні арматурні стержні просторового каркасу з'єднані між собою за допомогою поперечних арматурних стержнів з утворенням прямокутних або трикутних ґраток, при цьому поперечні стержні просторового каркаса рівномірно розміщені по всій довжині перекриття, згідно з корисною моделлю, просторовий каркас виконано у вигляді трапецієвидної призми, при цьому у поперечному перерізі одна з верхніх вершин трапеції з'єднана із протилежною нижньою вершиною. Це дасть змогу покращити характеристики міцності та жорсткості залізобетонного збірномонолітного перекриття будинку, а також виключити послаблення верхнього повздовжнього арматурного стержня зваркою. Варто, просторовий каркас у вигляді трапецієвидної призми додатково оснастити поперечними арматурними стержнями, що з'єднують середній із нижніх повздовжніх арматурних стержнів із верхніми поперечними стержнями у вертикальному напрямку. Це підвищить міцність конструкції перекриття. Доцільно як верхній шар залізобетонного збірно-монолітного перекриття будинку використовувати безавтоклавний фібропінобетон. Це забезпечить підвищення міцності та жорсткості верхнього шару залізобетонного збірномонолітного перекриття будинку. На фіг. 1, 2 схематично зображено поперечний переріз збірно-монолітного перекриття будинку, де 1 - нижній шар перекриття, 2 – верхній шар перекриття, 3 - повздовжні арматурні стержні просторового каркасу, 4 - поперечні арматурні стержні просторового каркасу, 5 поперечні арматурні стержні просторового каркасу, що розташовані у вертикальному напрямку; 6 - залізобетонні балки. Залізобетонне збірно-монолітне перекриття будинку (фіг. 1) містить окремі залізобетонні балки 6, що розташовані щільно одна до одної нижнім шаром 1 із утворенням суцільної площини. Просторовий каркас у вигляді трапецієвидної призми містить повздовжні арматурні стержні 3, що з'єднані між собою за допомогою поперечних арматурних стержнів 4 з утворенням прямокутних або трикутних ґраток. Просторовий каркас у вигляді трапецієвидної призми може бути додатково оснащений поперечними вертикальними арматурними стержнями 5, які з'єднують середній із нижніх повздовжніх арматурних стержнів 3 із верхніми поперечними стержнями (фіг. 2). Верхні частини просторового каркасу забетоновані суцільним шаром перекриття 2 (фіг. 1, 2), який може містити безавтоклавний фібропінобетон. Залізобетонне збірно-монолітне перекриття будинку (фіг. 1, 2) працює як єдиний елемент та сприймає всі навантаження, які діють на нього. Армування залізобетонного збірно-монолітного 1 UA 83247 U 5 перекриття будинку просторовим каркасом у вигляді трапецієвидної призми (фіг. 1, 2) забезпечує достатню міцність та жорсткість всієї конструкції перекриття у двох напрямках. Застосування як верхнього шару безавтоклавного фібропінобетону підвищує міцність та жорсткість верхнього шару перекриття. Використання даного перекриття є економічно ефективне. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 1. Залізобетонне збірно-монолітне перекриття будинку, що містить залізобетонні балки, виконані із двох шарів бетону з армуванням, при цьому нижній шар з важкого бетону, верхній шар - суцільний з монолітного безавтоклавного пінобетону, армування кожної залізобетонної балки виконано як просторовий каркас із арматурних стержнів у вигляді призми, одна бічна грань якої містить три повздовжні арматурні стержні та розміщена у нижньому шарі бетону, повздовжні арматурні стержні просторового каркаса з'єднані між собою за допомогою поперечних арматурних стержнів з утворенням прямокутних або трикутних ґраток, при цьому поперечні стержні просторового каркаса рівномірно розміщені по всій довжині перекриття, яке відрізняється тим, що просторовий каркас виконано у вигляді трапецієвидної призми, при цьому у поперечному перерізі одна з верхніх вершин трапеції з'єднана із протилежною нижньою вершиною. 2. Залізобетонне збірно-монолітне перекриття будинку за п. 1, яке відрізняється тим, що просторовий каркас додатково оснащений поперечними арматурними стержнями, що з'єднують середній із нижніх повздовжніх арматурних стержнів із верхніми поперечними стержнями у вертикальному напрямку. 3. Залізобетонне збірно-монолітне перекриття будинку за п. 1, яке відрізняється тим, що як безавтоклавний пінобетон воно містить безавтоклавний фібропінобетон. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
