Ортопедичний апарат

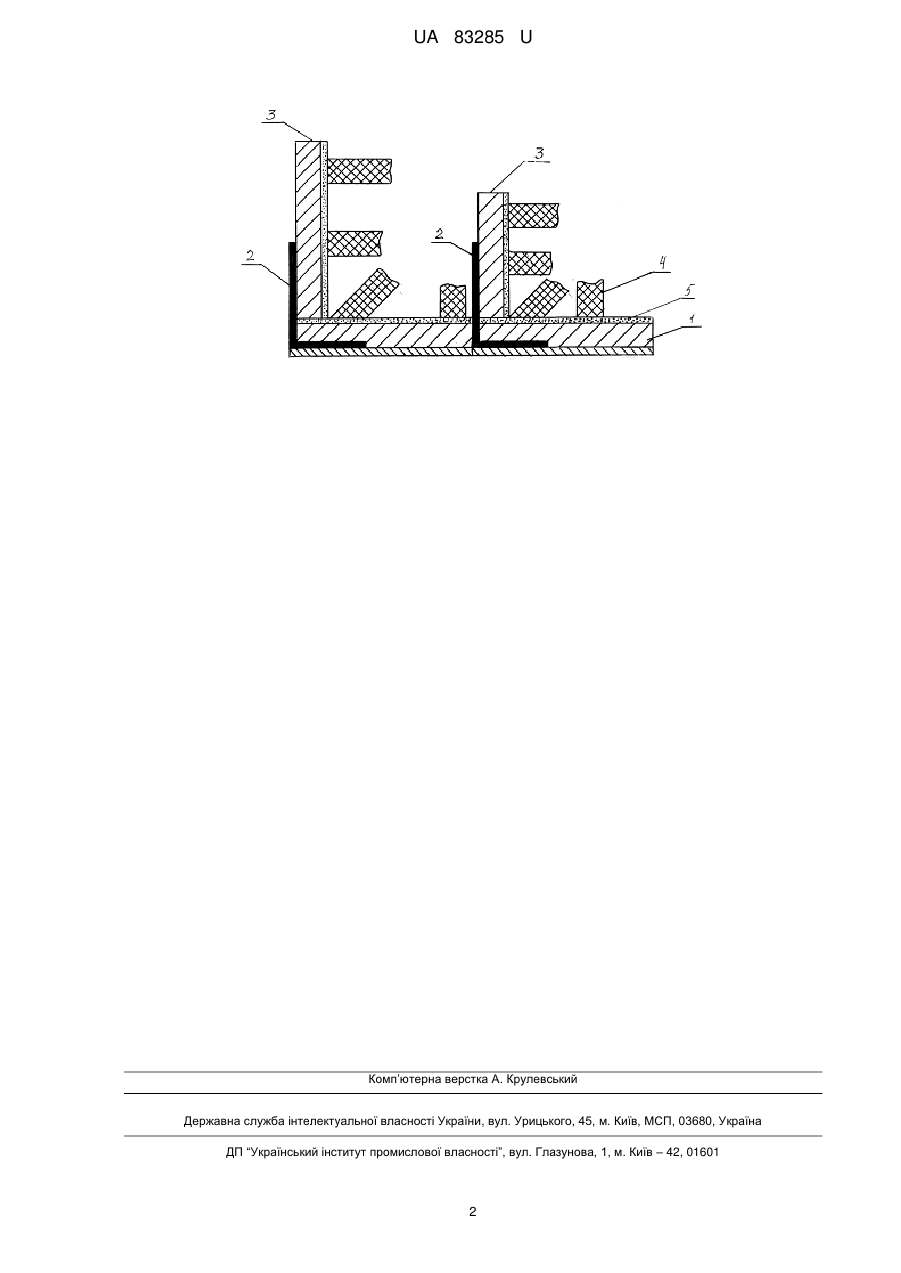

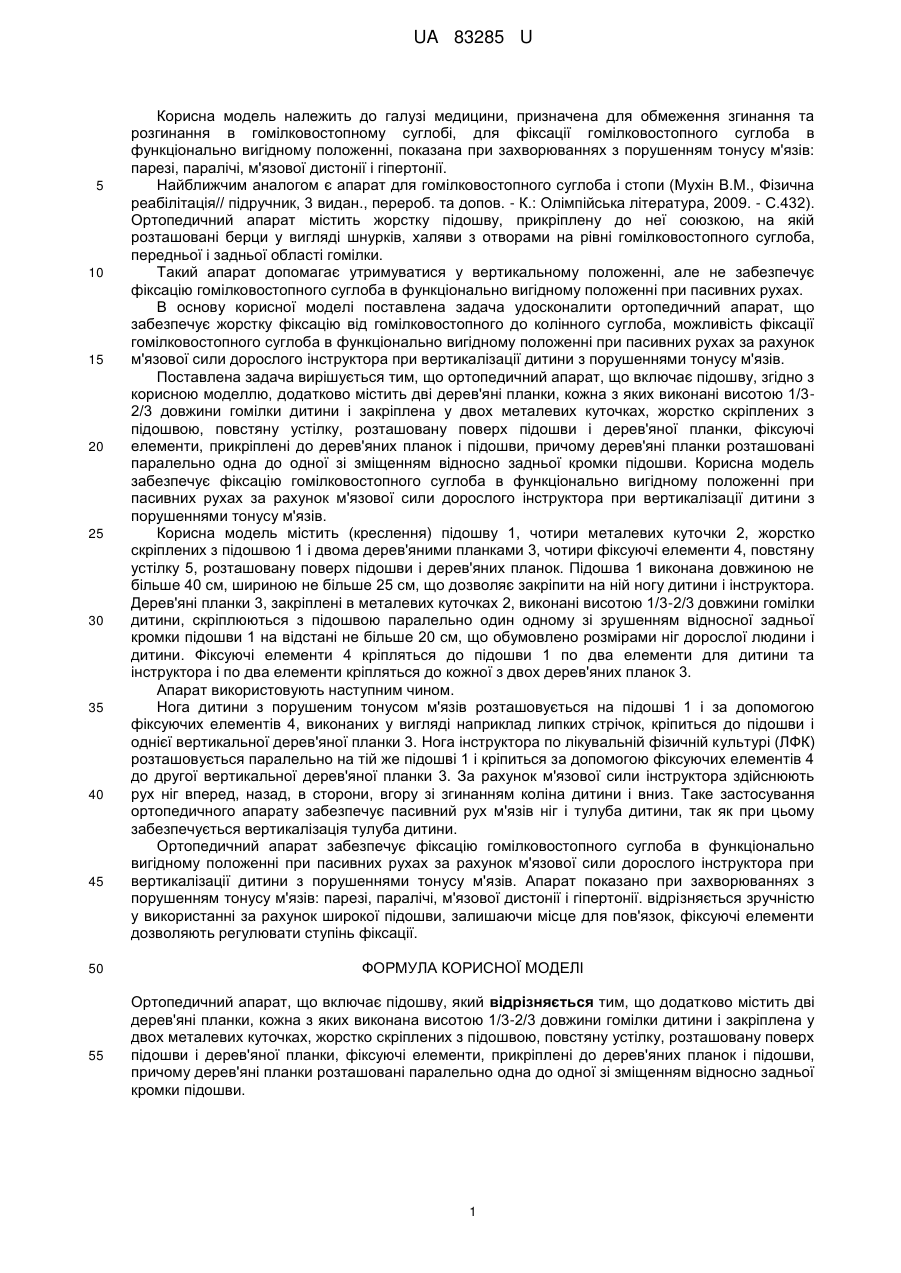

Реферат: UA 83285 U UA 83285 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі медицини, призначена для обмеження згинання та розгинання в гомілковостопному суглобі, для фіксації гомілковостопного суглоба в функціонально вигідному положенні, показана при захворюваннях з порушенням тонусу м'язів: парезі, паралічі, м'язової дистонії і гіпертонії. Найближчим аналогом є апарат для гомілковостопного суглоба і стопи (Мухін В.М., Фізична реабілітація// підручник, 3 видан., перероб. та допов. - К.: Олімпійська література, 2009. - С.432). Ортопедичний апарат містить жорстку підошву, прикріплену до неї союзкою, на якій розташовані берци у вигляді шнурків, халяви з отворами на рівні гомілковостопного суглоба, передньої і задньої області гомілки. Такий апарат допомагає утримуватися у вертикальному положенні, але не забезпечує фіксацію гомілковостопного суглоба в функціонально вигідному положенні при пасивних рухах. В основу корисної моделі поставлена задача удосконалити ортопедичний апарат, що забезпечує жорстку фіксацію від гомілковостопного до колінного суглоба, можливість фіксації гомілковостопного суглоба в функціонально вигідному положенні при пасивних рухах за рахунок м'язової сили дорослого інструктора при вертикалізації дитини з порушеннями тонусу м'язів. Поставлена задача вирішується тим, що ортопедичний апарат, що включає підошву, згідно з корисною моделлю, додатково містить дві дерев'яні планки, кожна з яких виконані висотою 1/32/3 довжини гомілки дитини і закріплена у двох металевих куточках, жорстко скріплених з підошвою, повстяну устілку, розташовану поверх підошви і дерев'яної планки, фіксуючі елементи, прикріплені до дерев'яних планок і підошви, причому дерев'яні планки розташовані паралельно одна до одної зі зміщенням відносно задньої кромки підошви. Корисна модель забезпечує фіксацію гомілковостопного суглоба в функціонально вигідному положенні при пасивних рухах за рахунок м'язової сили дорослого інструктора при вертикалізації дитини з порушеннями тонусу м'язів. Корисна модель містить (креслення) підошву 1, чотири металевих куточки 2, жорстко скріплених з підошвою 1 і двома дерев'яними планками 3, чотири фіксуючі елементи 4, повстяну устілку 5, розташовану поверх підошви і дерев'яних планок. Підошва 1 виконана довжиною не більше 40 см, шириною не більше 25 см, що дозволяє закріпити на ній ногу дитини і інструктора. Дерев'яні планки 3, закріплені в металевих куточках 2, виконані висотою 1/3-2/3 довжини гомілки дитини, скріплюються з підошвою паралельно один одному зі зрушенням відносної задньої кромки підошви 1 на відстані не більше 20 см, що обумовлено розмірами ніг дорослої людини і дитини. Фіксуючі елементи 4 кріпляться до підошви 1 по два елементи для дитини та інструктора і по два елементи кріпляться до кожної з двох дерев'яних планок 3. Апарат використовують наступним чином. Нога дитини з порушеним тонусом м'язів розташовується на підошві 1 і за допомогою фіксуючих елементів 4, виконаних у вигляді наприклад липких стрічок, кріпиться до підошви і однієї вертикальної дерев'яної планки 3. Нога інструктора по лікувальній фізичній культурі (ЛФК) розташовується паралельно на тій же підошві 1 і кріпиться за допомогою фіксуючих елементів 4 до другої вертикальної дерев'яної планки 3. За рахунок м'язової сили інструктора здійснюють рух ніг вперед, назад, в сторони, вгору зі згинанням коліна дитини і вниз. Таке застосування ортопедичного апарату забезпечує пасивний рух м'язів ніг і тулуба дитини, так як при цьому забезпечується вертикалізація тулуба дитини. Ортопедичний апарат забезпечує фіксацію гомілковостопного суглоба в функціонально вигідному положенні при пасивних рухах за рахунок м'язової сили дорослого інструктора при вертикалізації дитини з порушеннями тонусу м'язів. Апарат показано при захворюваннях з порушенням тонусу м'язів: парезі, паралічі, м'язової дистонії і гіпертонії. відрізняється зручністю у використанні за рахунок широкої підошви, залишаючи місце для пов'язок, фіксуючі елементи дозволяють регулювати ступінь фіксації. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Ортопедичний апарат, що включає підошву, який відрізняється тим, що додатково містить дві дерев'яні планки, кожна з яких виконана висотою 1/3-2/3 довжини гомілки дитини і закріплена у двох металевих куточках, жорстко скріплених з підошвою, повстяну устілку, розташовану поверх підошви і дерев'яної планки, фіксуючі елементи, прикріплені до дерев'яних планок і підошви, причому дерев'яні планки розташовані паралельно одна до одної зі зміщенням відносно задньої кромки підошви. 1 UA 83285 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
