Ортопедичний апарат

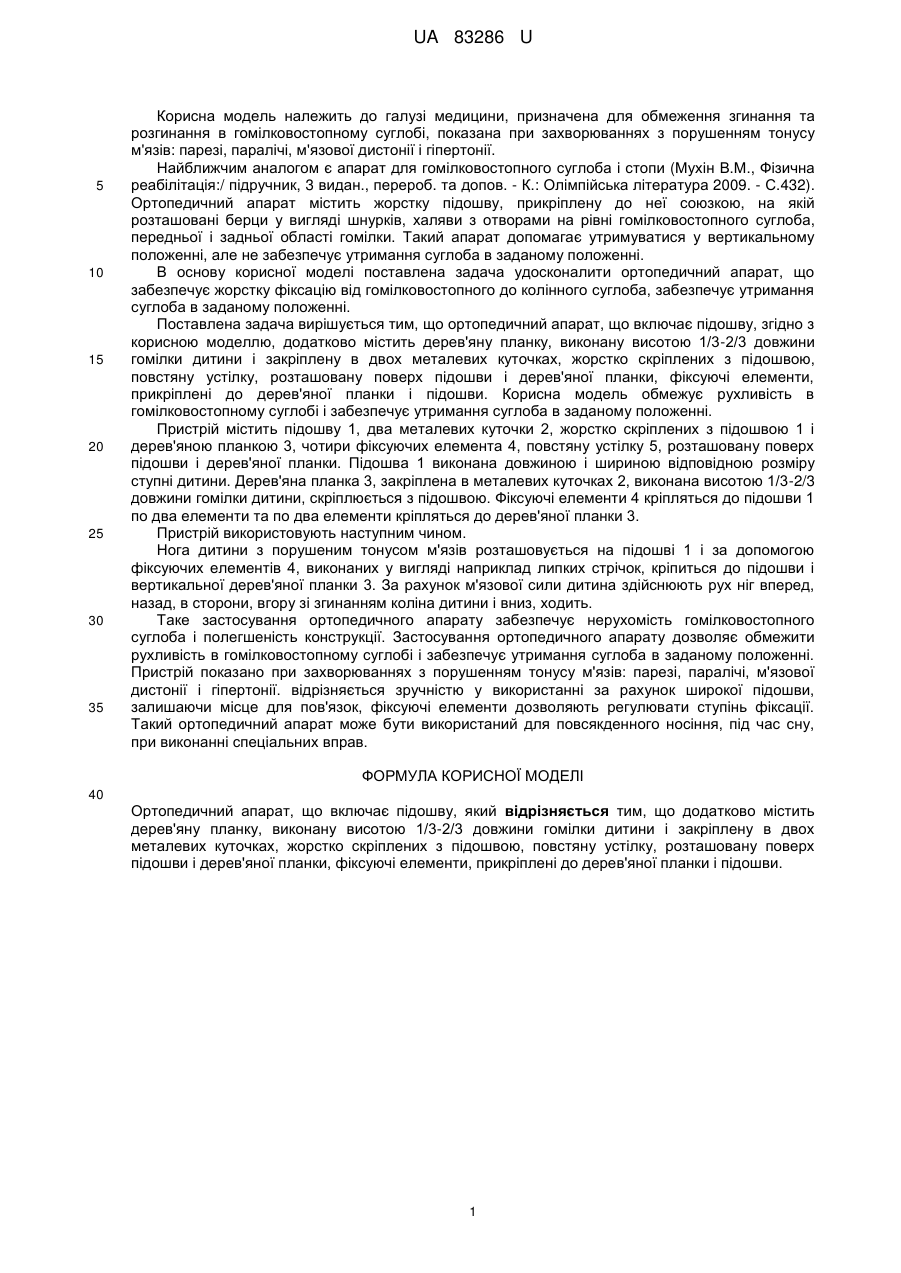

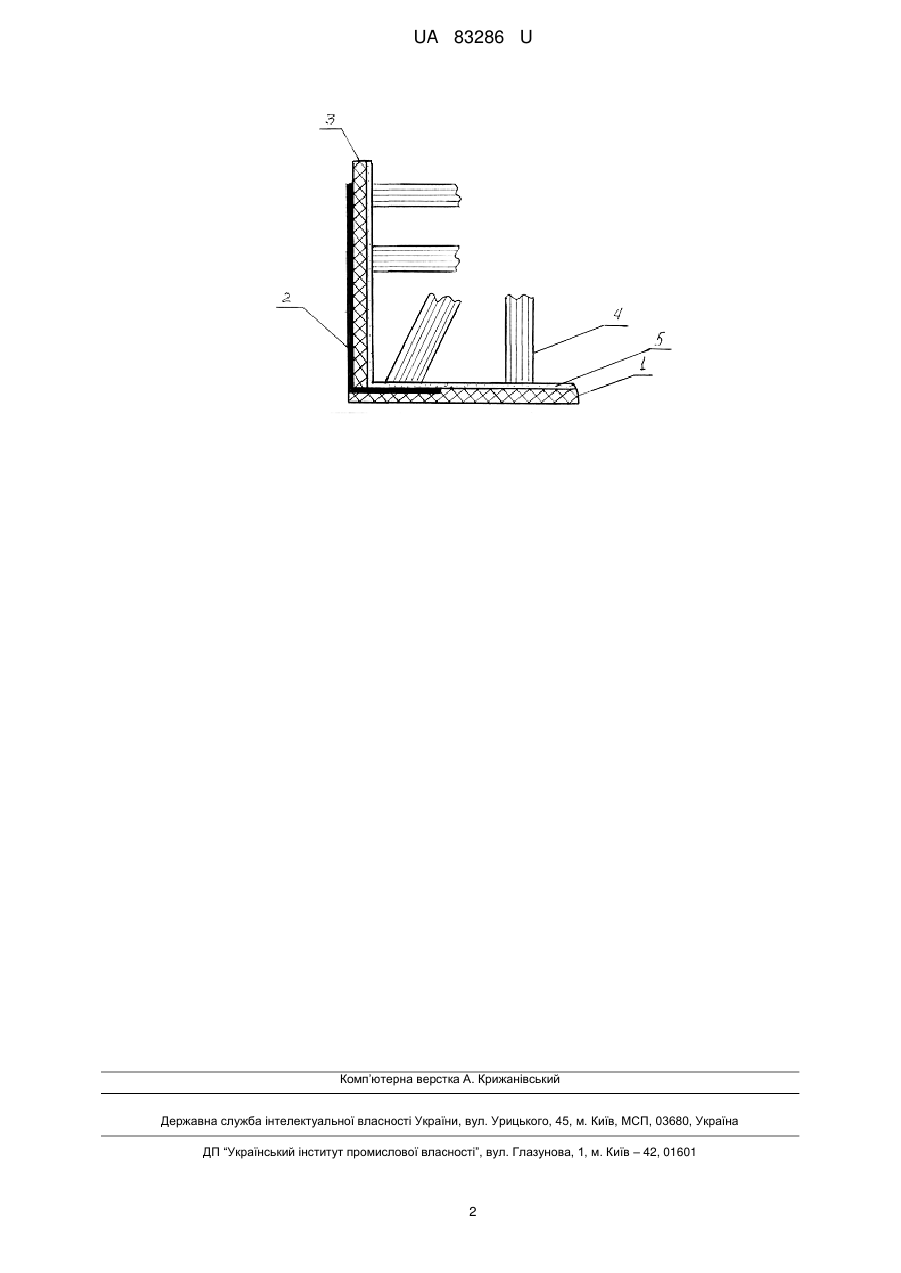

Реферат: UA 83286 U UA 83286 U 5 10 15 20 25 30 35 Корисна модель належить до галузі медицини, призначена для обмеження згинання та розгинання в гомілковостопному суглобі, показана при захворюваннях з порушенням тонусу м'язів: парезі, паралічі, м'язової дистонії і гіпертонії. Найближчим аналогом є апарат для гомілковостопного суглоба і стопи (Мухін В.М., Фізична реабілітація:/ підручник, 3 видан., перероб. та допов. - К.: Олімпійська література 2009. - С.432). Ортопедичний апарат містить жорстку підошву, прикріплену до неї союзкою, на якій розташовані берци у вигляді шнурків, халяви з отворами на рівні гомілковостопного суглоба, передньої і задньої області гомілки. Такий апарат допомагає утримуватися у вертикальному положенні, але не забезпечує утримання суглоба в заданому положенні. В основу корисної моделі поставлена задача удосконалити ортопедичний апарат, що забезпечує жорстку фіксацію від гомілковостопного до колінного суглоба, забезпечує утримання суглоба в заданому положенні. Поставлена задача вирішується тим, що ортопедичний апарат, що включає підошву, згідно з корисною моделлю, додатково містить дерев'яну планку, виконану висотою 1/3-2/3 довжини гомілки дитини і закріплену в двох металевих куточках, жорстко скріплених з підошвою, повстяну устілку, розташовану поверх підошви і дерев'яної планки, фіксуючі елементи, прикріплені до дерев'яної планки і підошви. Корисна модель обмежує рухливість в гомілковостопному суглобі і забезпечує утримання суглоба в заданому положенні. Пристрій містить підошву 1, два металевих куточки 2, жорстко скріплених з підошвою 1 і дерев'яною планкою 3, чотири фіксуючих елемента 4, повстяну устілку 5, розташовану поверх підошви і дерев'яної планки. Підошва 1 виконана довжиною і шириною відповідною розміру ступні дитини. Дерев'яна планка 3, закріплена в металевих куточках 2, виконана висотою 1/3-2/3 довжини гомілки дитини, скріплюється з підошвою. Фіксуючі елементи 4 кріпляться до підошви 1 по два елементи та по два елементи кріпляться до дерев'яної планки 3. Пристрій використовують наступним чином. Нога дитини з порушеним тонусом м'язів розташовується на підошві 1 і за допомогою фіксуючих елементів 4, виконаних у вигляді наприклад липких стрічок, кріпиться до підошви і вертикальної дерев'яної планки 3. За рахунок м'язової сили дитина здійснюють рух ніг вперед, назад, в сторони, вгору зі згинанням коліна дитини і вниз, ходить. Таке застосування ортопедичного апарату забезпечує нерухомість гомілковостопного суглоба і полегшеність конструкції. Застосування ортопедичного апарату дозволяє обмежити рухливість в гомілковостопному суглобі і забезпечує утримання суглоба в заданому положенні. Пристрій показано при захворюваннях з порушенням тонусу м'язів: парезі, паралічі, м'язової дистонії і гіпертонії. відрізняється зручністю у використанні за рахунок широкої підошви, залишаючи місце для пов'язок, фіксуючі елементи дозволяють регулювати ступінь фіксації. Такий ортопедичний апарат може бути використаний для повсякденного носіння, під час сну, при виконанні спеціальних вправ. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Ортопедичний апарат, що включає підошву, який відрізняється тим, що додатково містить дерев'яну планку, виконану висотою 1/3-2/3 довжини гомілки дитини і закріплену в двох металевих куточках, жорстко скріплених з підошвою, повстяну устілку, розташовану поверх підошви і дерев'яної планки, фіксуючі елементи, прикріплені до дерев'яної планки і підошви. 1 UA 83286 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
