Плунжерний насос

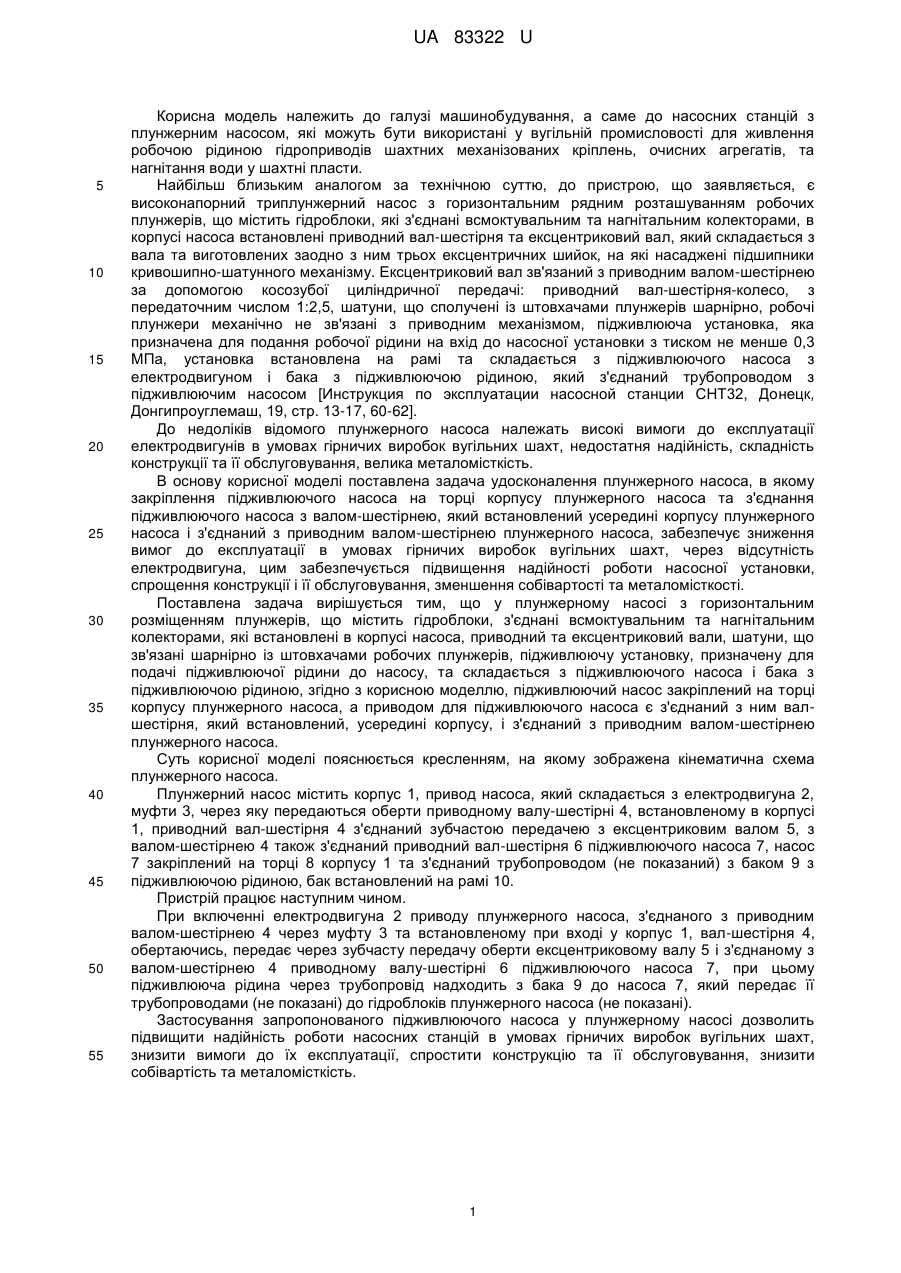

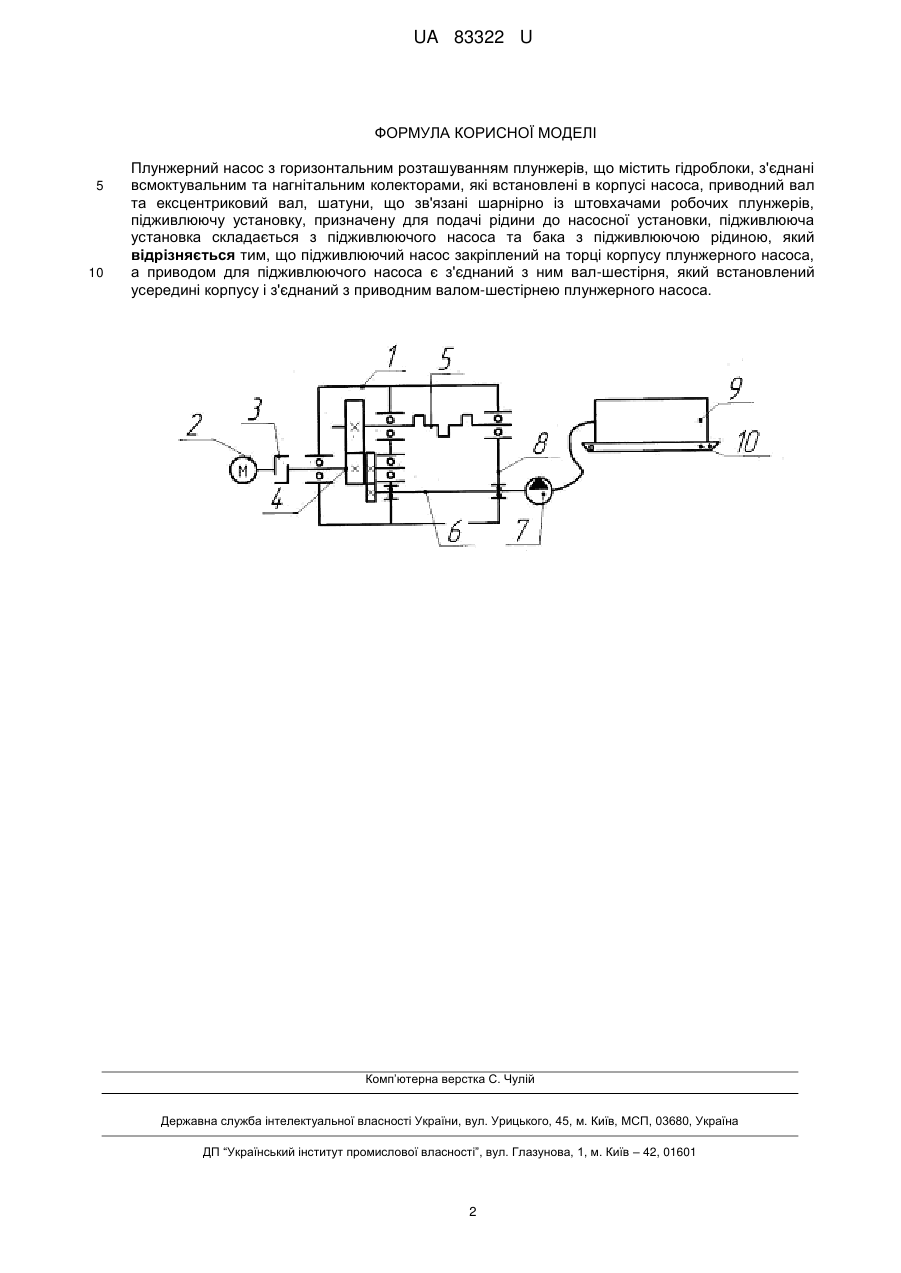

Реферат: UA 83322 U UA 83322 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі машинобудування, а саме до насосних станцій з плунжерним насосом, які можуть бути використані у вугільній промисловості для живлення робочою рідиною гідроприводів шахтних механізованих кріплень, очисних агрегатів, та нагнітання води у шахтні пласти. Найбільш близьким аналогом за технічною суттю, до пристрою, що заявляється, є високонапорний триплунжерний насос з горизонтальним рядним розташуванням робочих плунжерів, що містить гідроблоки, які з'єднані всмоктувальним та нагнітальним колекторами, в корпусі насоса встановлені приводний вал-шестірня та ексцентриковий вал, який складається з вала та виготовлених заодно з ним трьох ексцентричних шийок, на які насаджені підшипники кривошипно-шатунного механізму. Ексцентриковий вал зв'язаний з приводним валом-шестірнею за допомогою косозубої циліндричної передачі: приводний вал-шестірня-колесо, з передаточним числом 1:2,5, шатуни, що сполучені із штовхачами плунжерів шарнірно, робочі плунжери механічно не зв'язані з приводним механізмом, підживлююча установка, яка призначена для подання робочої рідини на вхід до насосної установки з тиском не менше 0,3 МПа, установка встановлена на рамі та складається з підживлюючого насоса з електродвигуном і бака з підживлюючою рідиною, який з'єднаний трубопроводом з підживлюючим насосом [Инструкция по эксплуатации насосной станции СНТ32, Донецк, Донгипроуглемаш, 19, стр. 13-17, 60-62]. До недоліків відомого плунжерного насоса належать високі вимоги до експлуатації електродвигунів в умовах гірничих виробок вугільних шахт, недостатня надійність, складність конструкції та її обслуговування, велика металомісткість. В основу корисної моделі поставлена задача удосконалення плунжерного насоса, в якому закріплення підживлюючого насоса на торці корпусу плунжерного насоса та з'єднання підживлюючого насоса з валом-шестірнею, який встановлений усередині корпусу плунжерного насоса і з'єднаний з приводним валом-шестірнею плунжерного насоса, забезпечує зниження вимог до експлуатації в умовах гірничих виробок вугільних шахт, через відсутність електродвигуна, цим забезпечується підвищення надійності роботи насосної установки, спрощення конструкції і її обслуговування, зменшення собівартості та металомісткості. Поставлена задача вирішується тим, що у плунжерному насосі з горизонтальним розміщенням плунжерів, що містить гідроблоки, з'єднані всмоктувальним та нагнітальним колекторами, які встановлені в корпусі насоса, приводний та ексцентриковий вали, шатуни, що зв'язані шарнірно із штовхачами робочих плунжерів, підживлюючу установку, призначену для подачі підживлюючої рідини до насосу, та складається з підживлюючого насоса і бака з підживлюючою рідиною, згідно з корисною моделлю, підживлюючий насос закріплений на торці корпусу плунжерного насоса, а приводом для підживлюючого насоса є з'єднаний з ним валшестірня, який встановлений, усередині корпусу, і з'єднаний з приводним валом-шестірнею плунжерного насоса. Суть корисної моделі пояснюється кресленням, на якому зображена кінематична схема плунжерного насоса. Плунжерний насос містить корпус 1, привод насоса, який складається з електродвигуна 2, муфти 3, через яку передаються оберти приводному валу-шестірні 4, встановленому в корпусі 1, приводний вал-шестірня 4 з'єднаний зубчастою передачею з ексцентриковим валом 5, з валом-шестірнею 4 також з'єднаний приводний вал-шестірня 6 підживлюючого насоса 7, насос 7 закріплений на торці 8 корпусу 1 та з'єднаний трубопроводом (не показаний) з баком 9 з підживлюючою рідиною, бак встановлений на рамі 10. Пристрій працює наступним чином. При включенні електродвигуна 2 приводу плунжерного насоса, з'єднаного з приводним валом-шестірнею 4 через муфту 3 та встановленому при вході у корпус 1, вал-шестірня 4, обертаючись, передає через зубчасту передачу оберти ексцентриковому валу 5 і з'єднаному з валом-шестірнею 4 приводному валу-шестірні 6 підживлюючого насоса 7, при цьому підживлююча рідина через трубопровід надходить з бака 9 до насоса 7, який передає її трубопроводами (не показані) до гідроблоків плунжерного насоса (не показані). Застосування запропонованого підживлюючого насоса у плунжерному насосі дозволить підвищити надійність роботи насосних станцій в умовах гірничих виробок вугільних шахт, знизити вимоги до їх експлуатації, спростити конструкцію та її обслуговування, знизити собівартість та металомісткість. 1 UA 83322 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Плунжерний насос з горизонтальним розташуванням плунжерів, що містить гідроблоки, з'єднані всмоктувальним та нагнітальним колекторами, які встановлені в корпусі насоса, приводний вал та ексцентриковий вал, шатуни, що зв'язані шарнірно із штовхачами робочих плунжерів, підживлюючу установку, призначену для подачі рідини до насосної установки, підживлююча установка складається з підживлюючого насоса та бака з підживлюючою рідиною, який відрізняється тим, що підживлюючий насос закріплений на торці корпусу плунжерного насоса, а приводом для підживлюючого насоса є з'єднаний з ним вал-шестірня, який встановлений усередині корпусу і з'єднаний з приводним валом-шестірнею плунжерного насоса. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
