Пристрій для виконання пункційної епіцистостомії

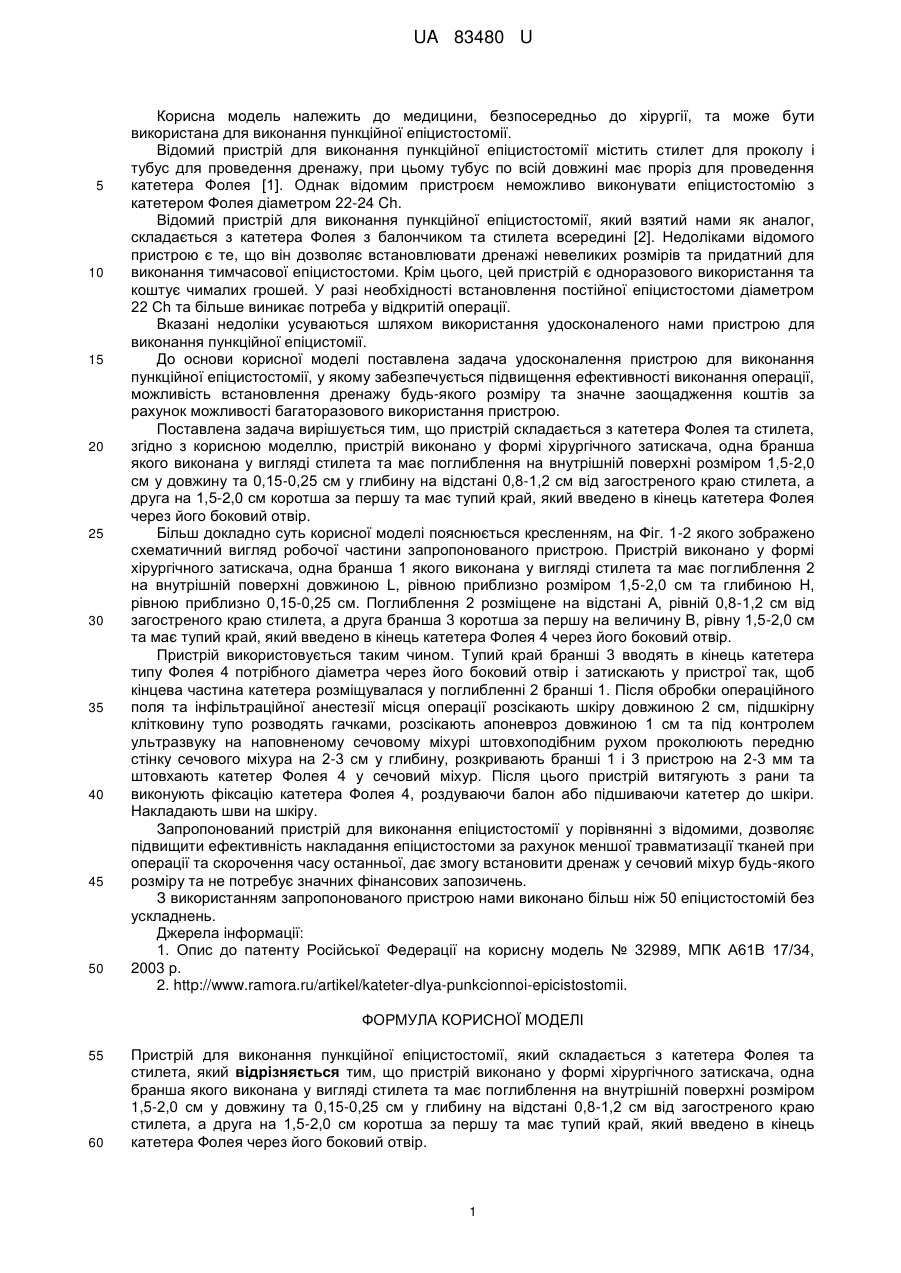

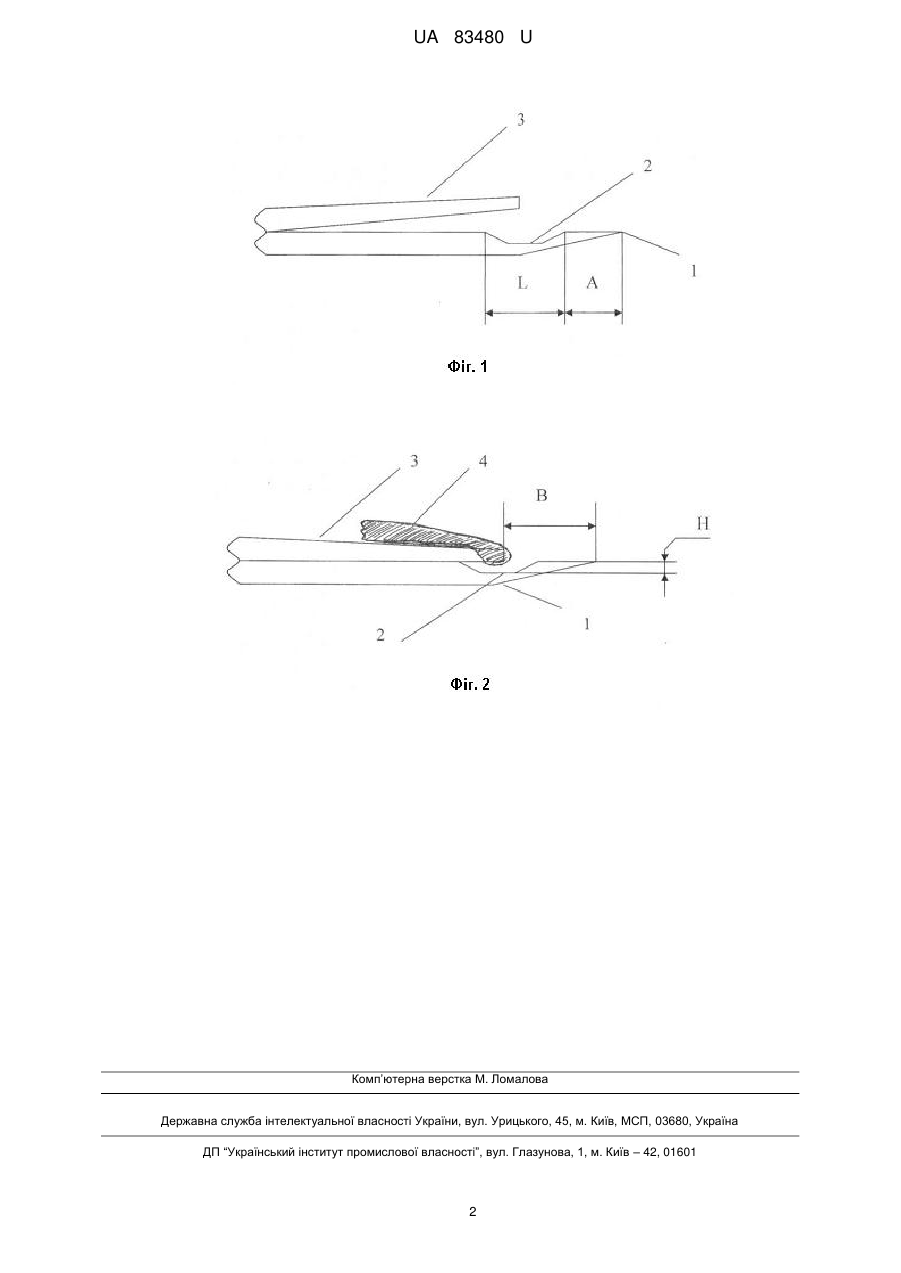

Реферат: Пристрій для виконання пункційної епіцистостомії складається з катетера Фолея та стилета. Пристрій виконано у формі хірургічного затискача, одна бранша якого виконана у вигляді стилета та має поглиблення на внутрішній поверхні розміром 1,5-2,0 см у довжину та 0,15-0,25 см у глибину на відстані 0,8-1,2 см від загостреного краю стилета, а друга на 1,5-2,0 см коротша за першу та має тупий край, який введено в кінець катетера Фолея через його боковий отвір. UA 83480 U (54) ПРИСТРІЙ ДЛЯ ВИКОНАННЯ ПУНКЦІЙНОЇ ЕПІЦИСТОСТОМІЇ UA 83480 U UA 83480 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до медицини, безпосередньо до хірургії, та може бути використана для виконання пункційної епіцистостомії. Відомий пристрій для виконання пункційної епіцистостомії містить стилет для проколу і тубус для проведення дренажу, при цьому тубус по всій довжині має проріз для проведення катетера Фолея [1]. Однак відомим пристроєм неможливо виконувати епіцистостомію з катетером Фолея діаметром 22-24 Ch. Відомий пристрій для виконання пункційної епіцистостомії, який взятий нами як аналог, складається з катетера Фолея з балончиком та стилета всередині [2]. Недоліками відомого пристрою є те, що він дозволяє встановлювати дренажі невеликих розмірів та придатний для виконання тимчасової епіцистостоми. Крім цього, цей пристрій є одноразового використання та коштує чималих грошей. У разі необхідності встановлення постійної епіцистостоми діаметром 22 Ch та більше виникає потреба у відкритій операції. Вказані недоліки усуваються шляхом використання удосконаленого нами пристрою для виконання пункційної епіцистомії. До основи корисної моделі поставлена задача удосконалення пристрою для виконання пункційної епіцистостомії, у якому забезпечується підвищення ефективності виконання операції, можливість встановлення дренажу будь-якого розміру та значне заощадження коштів за рахунок можливості багаторазового використання пристрою. Поставлена задача вирішується тим, що пристрій складається з катетера Фолея та стилета, згідно з корисною моделлю, пристрій виконано у формі хірургічного затискача, одна бранша якого виконана у вигляді стилета та має поглиблення на внутрішній поверхні розміром 1,5-2,0 см у довжину та 0,15-0,25 см у глибину на відстані 0,8-1,2 см від загостреного краю стилета, а друга на 1,5-2,0 см коротша за першу та має тупий край, який введено в кінець катетера Фолея через його боковий отвір. Більш докладно суть корисної моделі пояснюється кресленням, на Фіг. 1-2 якого зображено схематичний вигляд робочої частини запропонованого пристрою. Пристрій виконано у формі хірургічного затискача, одна бранша 1 якого виконана у вигляді стилета та має поглиблення 2 на внутрішній поверхні довжиною L, рівною приблизно розміром 1,5-2,0 см та глибиною Н, рівною приблизно 0,15-0,25 см. Поглиблення 2 розміщене на відстані А, рівній 0,8-1,2 см від загостреного краю стилета, а друга бранша 3 коротша за першу на величину В, рівну 1,5-2,0 см та має тупий край, який введено в кінець катетера Фолея 4 через його боковий отвір. Пристрій використовується таким чином. Тупий край бранші 3 вводять в кінець катетера типу Фолея 4 потрібного діаметра через його боковий отвір і затискають у пристрої так, щоб кінцева частина катетера розміщувалася у поглибленні 2 бранші 1. Після обробки операційного поля та інфільтраційної анестезії місця операції розсікають шкіру довжиною 2 см, підшкірну клітковину тупо розводять гачками, розсікають апоневроз довжиною 1 см та під контролем ультразвуку на наповненому сечовому міхурі штовхоподібним рухом проколюють передню стінку сечового міхура на 2-3 см у глибину, розкривають бранші 1 і 3 пристрою на 2-3 мм та штовхають катетер Фолея 4 у сечовий міхур. Після цього пристрій витягують з рани та виконують фіксацію катетера Фолея 4, роздуваючи балон або підшиваючи катетер до шкіри. Накладають шви на шкіру. Запропонований пристрій для виконання епіцистостомії у порівнянні з відомими, дозволяє підвищити ефективність накладання епіцистостоми за рахунок меншої травматизації тканей при операції та скорочення часу останньої, дає змогу встановити дренаж у сечовий міхур будь-якого розміру та не потребує значних фінансових запозичень. З використанням запропонованого пристрою нами виконано більш ніж 50 епіцистостомій без ускладнень. Джерела інформації: 1. Опис до патенту Російської Федерації на корисну модель № 32989, МПК А61В 17/34, 2003 р. 2. http://www.ramora.ru/artikel/kateter-dlya-punkcionnoi-epicistostomii. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Пристрій для виконання пункційної епіцистостомії, який складається з катетера Фолея та стилета, який відрізняється тим, що пристрій виконано у формі хірургічного затискача, одна бранша якого виконана у вигляді стилета та має поглиблення на внутрішній поверхні розміром 1,5-2,0 см у довжину та 0,15-0,25 см у глибину на відстані 0,8-1,2 см від загостреного краю стилета, а друга на 1,5-2,0 см коротша за першу та має тупий край, який введено в кінець катетера Фолея через його боковий отвір. 1 UA 83480 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
