Пінцет для догляду за зубами

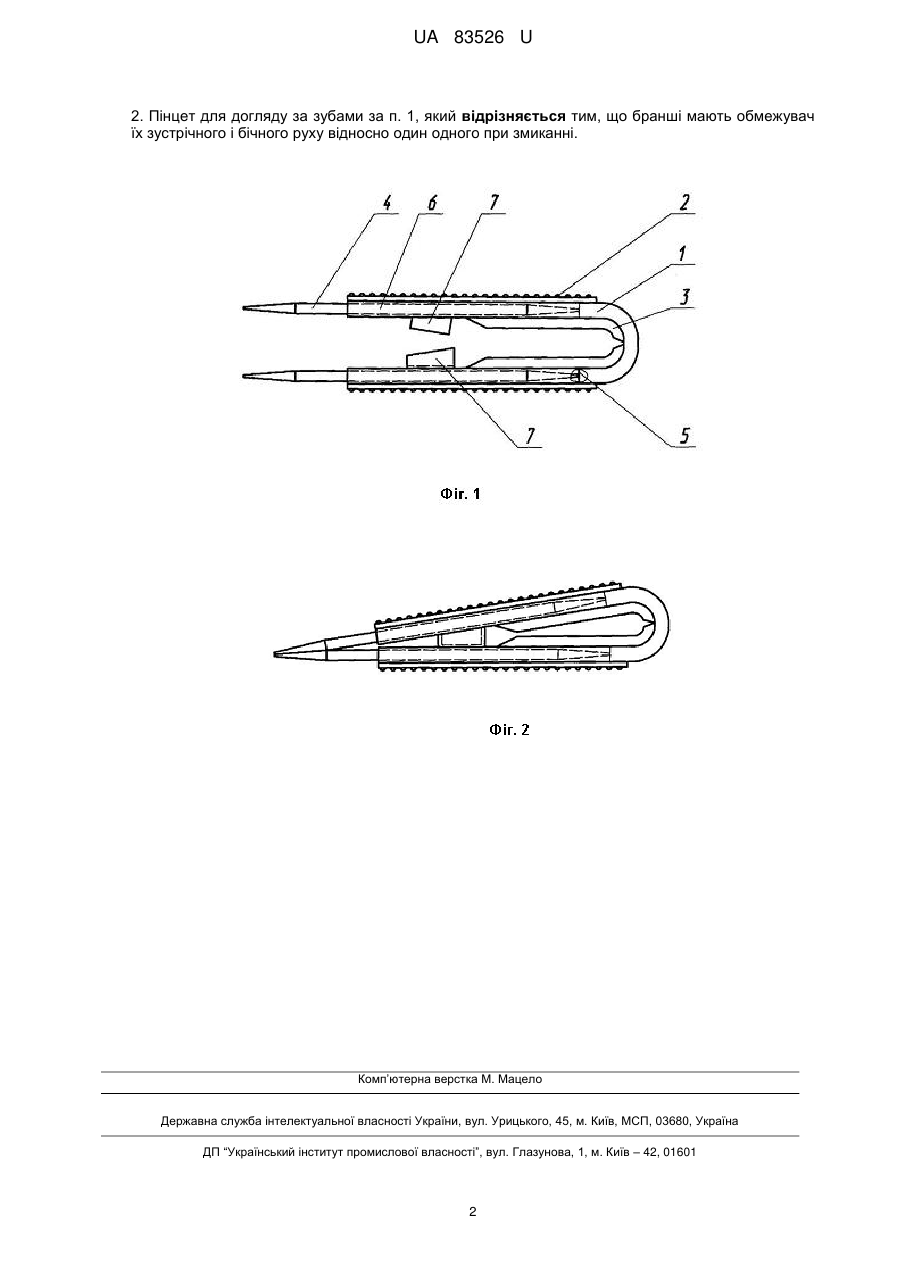

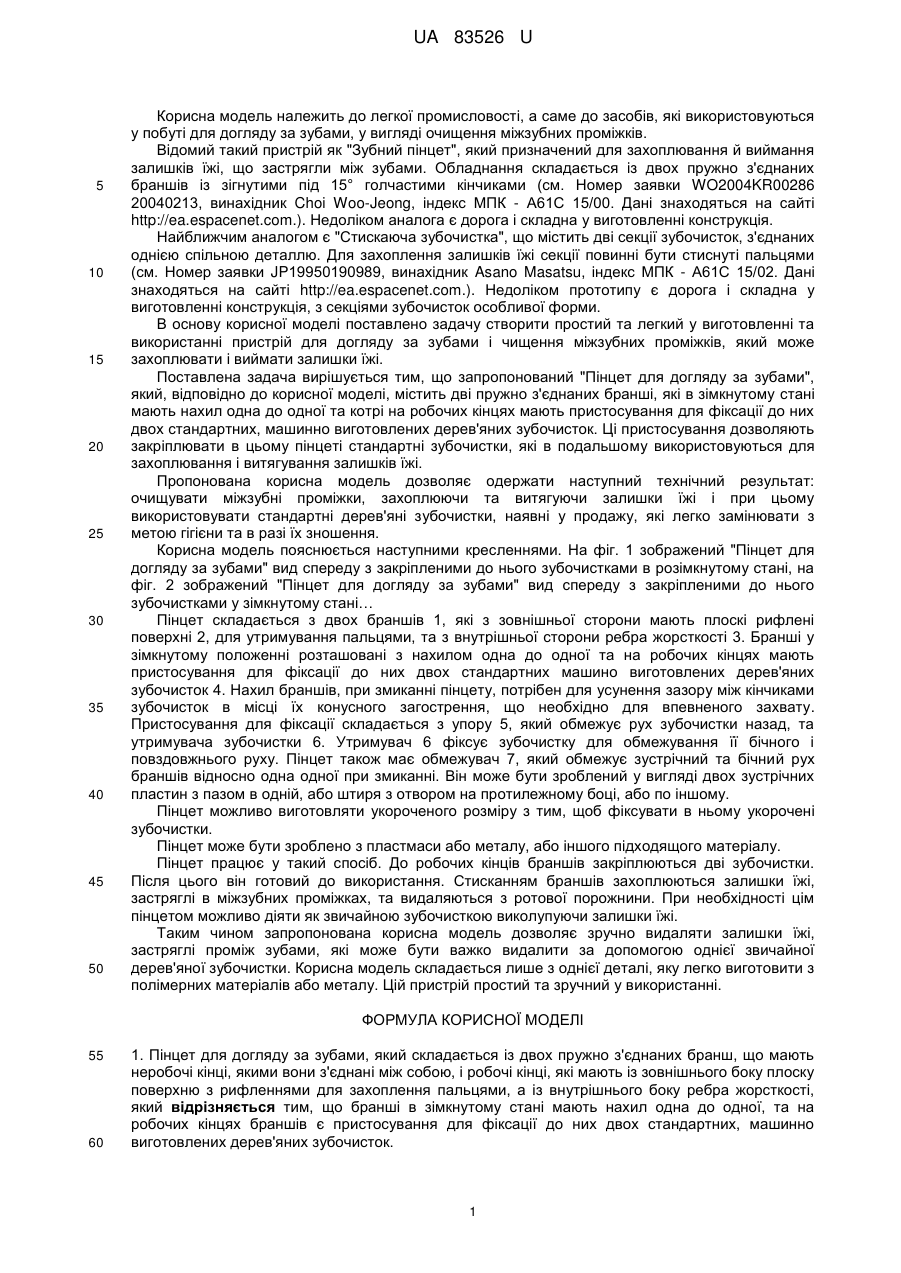

Реферат: UA 83526 U UA 83526 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до легкої промисловості, а саме до засобів, які використовуються у побуті для догляду за зубами, у вигляді очищення міжзубних проміжків. Відомий такий пристрій як "Зубний пінцет", який призначений для захоплювання й виймання залишків їжі, що застрягли між зубами. Обладнання складається із двох пружно з'єднаних браншів із зігнутими під 15° голчастими кінчиками (см. Номер заявки WO2004KR00286 20040213, винахідник Choi Woo-Jeong, індекс МПК - А61С 15/00. Дані знаходяться на сайті http://ea.espacenet.com.). Недоліком аналога є дорога і складна у виготовленні конструкція. Найближчим аналогом є "Стискаюча зубочистка", що містить дві секції зубочисток, з'єднаних однією спільною деталлю. Для захоплення залишків їжі секції повинні бути стиснуті пальцями (см. Номер заявки JP19950190989, винахідник Asano Masatsu, індекс МПК - А61С 15/02. Дані знаходяться на сайті http://ea.espacenet.com.). Недоліком прототипу є дорога і складна у виготовленні конструкція, з секціями зубочисток особливої форми. В основу корисної моделі поставлено задачу створити простий та легкий у виготовленні та використанні пристрій для догляду за зубами і чищення міжзубних проміжків, який може захоплювати і виймати залишки їжі. Поставлена задача вирішується тим, що запропонований "Пінцет для догляду за зубами", який, відповідно до корисної моделі, містить дві пружно з'єднаних бранші, які в зімкнутому стані мають нахил одна до одної та котрі на робочих кінцях мають пристосування для фіксації до них двох стандартних, машинно виготовлених дерев'яних зубочисток. Ці пристосування дозволяють закріплювати в цьому пінцеті стандартні зубочистки, які в подальшому використовуються для захоплювання і витягування залишків їжі. Пропонована корисна модель дозволяє одержати наступний технічний результат: очищувати міжзубні проміжки, захоплюючи та витягуючи залишки їжі і при цьому використовувати стандартні дерев'яні зубочистки, наявні у продажу, які легко замінювати з метою гігієни та в разі їх зношення. Корисна модель пояснюється наступними кресленнями. На фіг. 1 зображений "Пінцет для догляду за зубами" вид спереду з закріпленими до нього зубочистками в розімкнутому стані, на фіг. 2 зображений "Пінцет для догляду за зубами" вид спереду з закріпленими до нього зубочистками у зімкнутому стані… Пінцет складається з двох браншів 1, які з зовнішньої сторони мають плоскі рифлені поверхні 2, для утримування пальцями, та з внутрішньої сторони ребра жорсткості 3. Бранші у зімкнутому положенні розташовані з нахилом одна до одної та на робочих кінцях мають пристосування для фіксації до них двох стандартних машино виготовлених дерев'яних зубочисток 4. Нахил браншів, при змиканні пінцету, потрібен для усунення зазору між кінчиками зубочисток в місці їх конусного загострення, що необхідно для впевненого захвату. Пристосування для фіксації складається з упору 5, який обмежує рух зубочистки назад, та утримувача зубочистки 6. Утримувач 6 фіксує зубочистку для обмежування її бічного і повздовжнього руху. Пінцет також має обмежувач 7, який обмежує зустрічний та бічний рух браншів відносно одна одної при змиканні. Він може бути зроблений у вигляді двох зустрічних пластин з пазом в одній, або штиря з отвором на протилежному боці, або по іншому. Пінцет можливо виготовляти укороченого розміру з тим, щоб фіксувати в ньому укорочені зубочистки. Пінцет може бути зроблено з пластмаси або металу, або іншого підходящого матеріалу. Пінцет працює у такий спосіб. До робочих кінців браншів закріплюються дві зубочистки. Після цього він готовий до використання. Стисканням браншів захоплюються залишки їжі, застряглі в міжзубних проміжках, та видаляються з ротової порожнини. При необхідності цім пінцетом можливо діяти як звичайною зубочисткою виколупуючи залишки їжі. Таким чином запропонована корисна модель дозволяє зручно видаляти залишки їжі, застряглі проміж зубами, які може бути важко видалити за допомогою однієї звичайної дерев'яної зубочистки. Корисна модель складається лише з однієї деталі, яку легко виготовити з полімерних матеріалів або металу. Цій пристрій простий та зручний у використанні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Пінцет для догляду за зубами, який складається із двох пружно з'єднаних бранш, що мають неробочі кінці, якими вони з'єднані між собою, і робочі кінці, які мають із зовнішнього боку плоску поверхню з рифленнями для захоплення пальцями, а із внутрішнього боку ребра жорсткості, який відрізняється тим, що бранші в зімкнутому стані мають нахил одна до одної, та на робочих кінцях браншів є пристосування для фіксації до них двох стандартних, машинно виготовлених дерев'яних зубочисток. 1 UA 83526 U 2. Пінцет для догляду за зубами за п. 1, який відрізняється тим, що бранші мають обмежувач їх зустрічного і бічного руху відносно один одного при змиканні. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
