Дренажна система

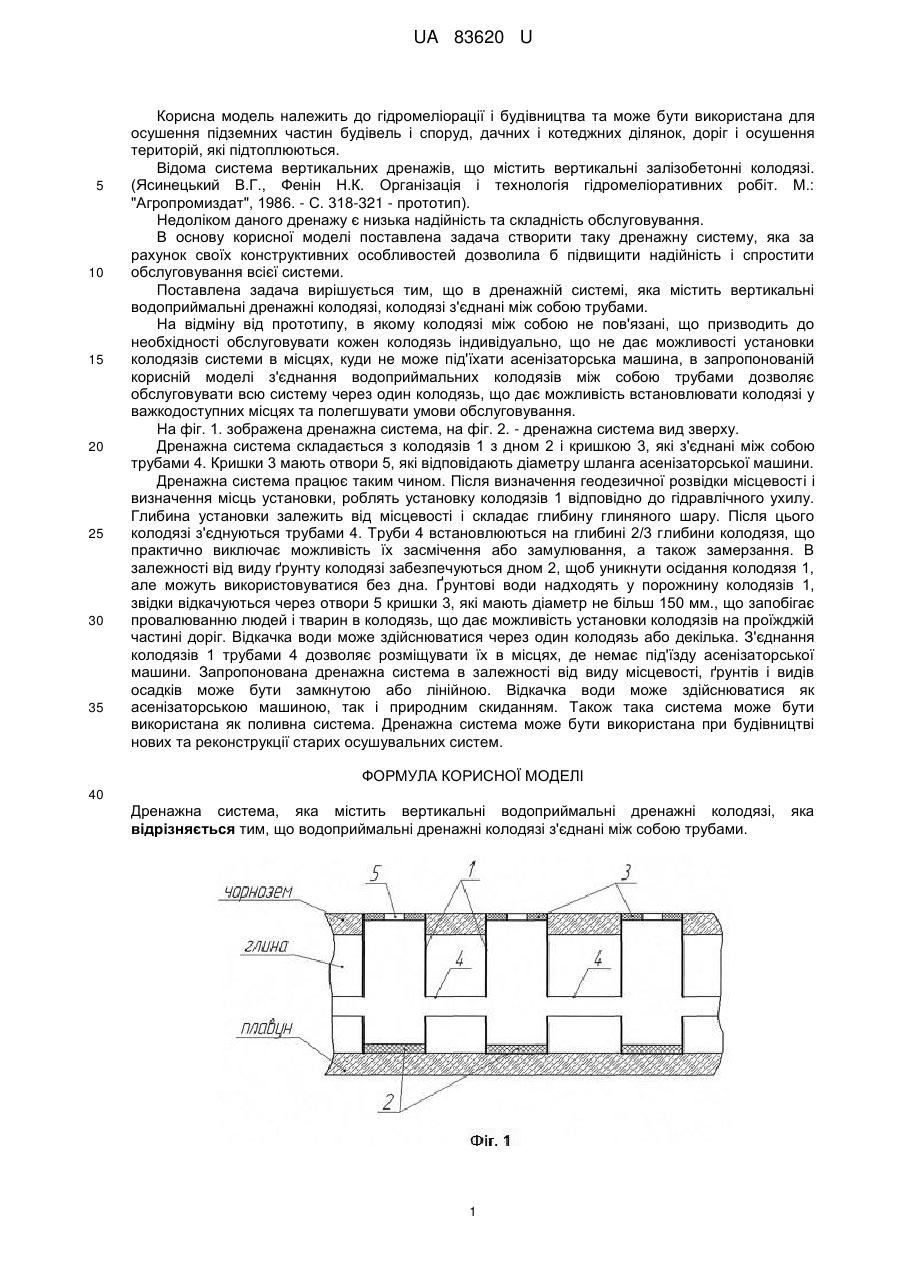

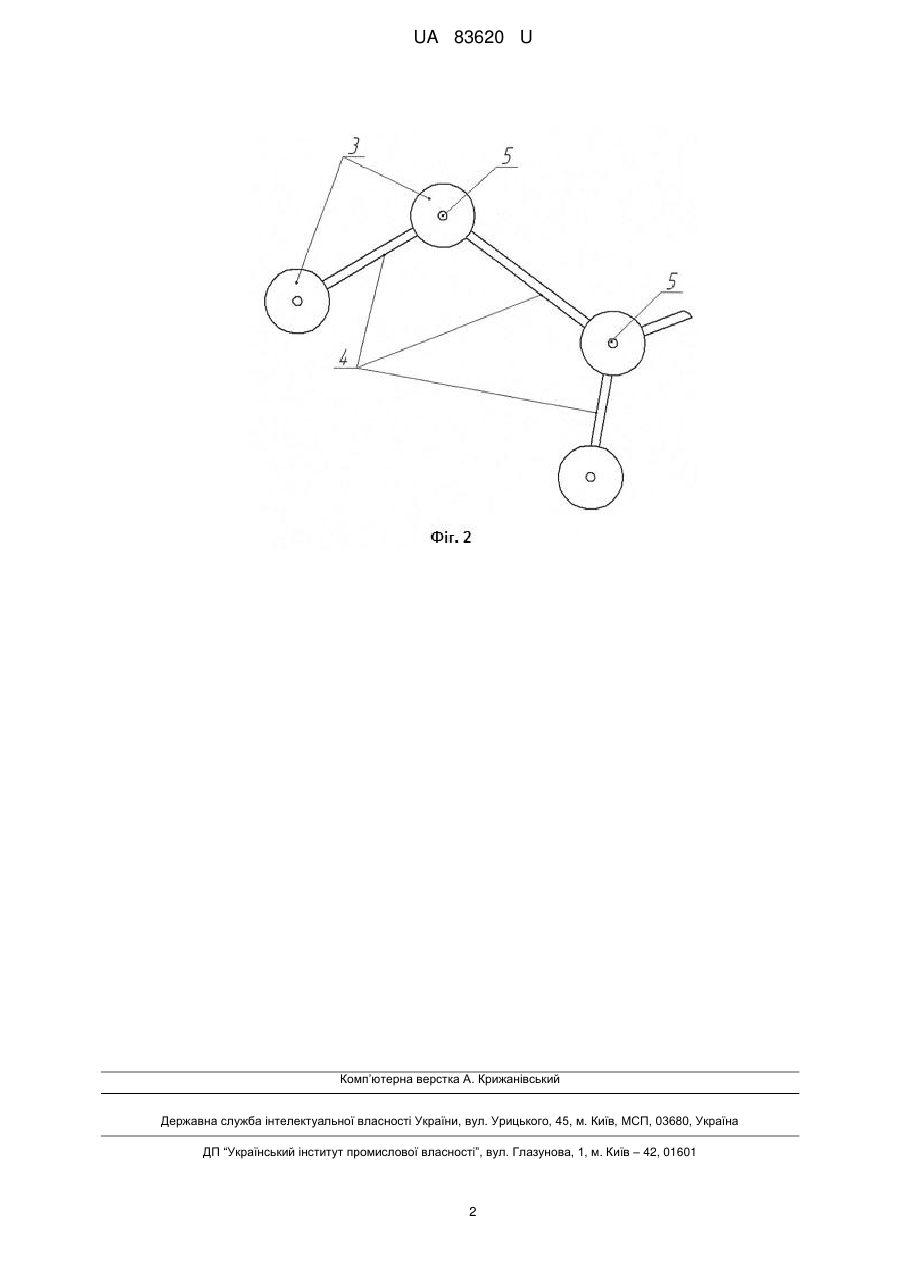

Реферат: UA 83620 U UA 83620 U 5 10 15 20 25 30 35 Корисна модель належить до гідромеліорації і будівництва та може бути використана для осушення підземних частин будівель і споруд, дачних і котеджних ділянок, доріг і осушення територій, які підтоплюються. Відома система вертикальних дренажів, що містить вертикальні залізобетонні колодязі. (Ясинецький В.Г., Фенін Н.К. Організація і технологія гідромеліоративних робіт. М.: "Агропромиздат", 1986. - С. 318-321 - прототип). Недоліком даного дренажу є низька надійність та складність обслуговування. В основу корисної моделі поставлена задача створити таку дренажну систему, яка за рахунок своїх конструктивних особливостей дозволила б підвищити надійність і спростити обслуговування всієї системи. Поставлена задача вирішується тим, що в дренажній системі, яка містить вертикальні водоприймальні дренажні колодязі, колодязі з'єднані між собою трубами. На відміну від прототипу, в якому колодязі між собою не пов'язані, що призводить до необхідності обслуговувати кожен колодязь індивідуально, що не дає можливості установки колодязів системи в місцях, куди не може під'їхати асенізаторська машина, в запропонованій корисній моделі з'єднання водоприймальних колодязів між собою трубами дозволяє обслуговувати всю систему через один колодязь, що дає можливість встановлювати колодязі у важкодоступних місцях та полегшувати умови обслуговування. На фіг. 1. зображена дренажна система, на фіг. 2. - дренажна система вид зверху. Дренажна система складається з колодязів 1 з дном 2 і кришкою 3, які з'єднані між собою трубами 4. Кришки 3 мають отвори 5, які відповідають діаметру шланга асенізаторської машини. Дренажна система працює таким чином. Після визначення геодезичної розвідки місцевості і визначення місць установки, роблять установку колодязів 1 відповідно до гідравлічного ухилу. Глибина установки залежить від місцевості і складає глибину глиняного шару. Після цього колодязі з'єднуються трубами 4. Труби 4 встановлюються на глибині 2/3 глибини колодязя, що практично виключає можливість їх засмічення або замулювання, а також замерзання. В залежності від виду ґрунту колодязі забезпечуються дном 2, щоб уникнути осідання колодязя 1, але можуть використовуватися без дна. Ґрунтові води надходять у порожнину колодязів 1, звідки відкачуються через отвори 5 кришки 3, які мають діаметр не більш 150 мм., що запобігає провалюванню людей і тварин в колодязь, що дає можливість установки колодязів на проїжджій частині доріг. Відкачка води може здійснюватися через один колодязь або декілька. З'єднання колодязів 1 трубами 4 дозволяє розміщувати їх в місцях, де немає під'їзду асенізаторської машини. Запропонована дренажна система в залежності від виду місцевості, ґрунтів і видів осадків може бути замкнутою або лінійною. Відкачка води може здійснюватися як асенізаторською машиною, так і природним скиданням. Також така система може бути використана як поливна система. Дренажна система може бути використана при будівництві нових та реконструкції старих осушувальних систем. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Дренажна система, яка містить вертикальні водоприймальні дренажні колодязі, відрізняється тим, що водоприймальні дренажні колодязі з'єднані між собою трубами. 1 яка UA 83620 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
