Спосіб роботи котла-охолоджувача конвертерних газів

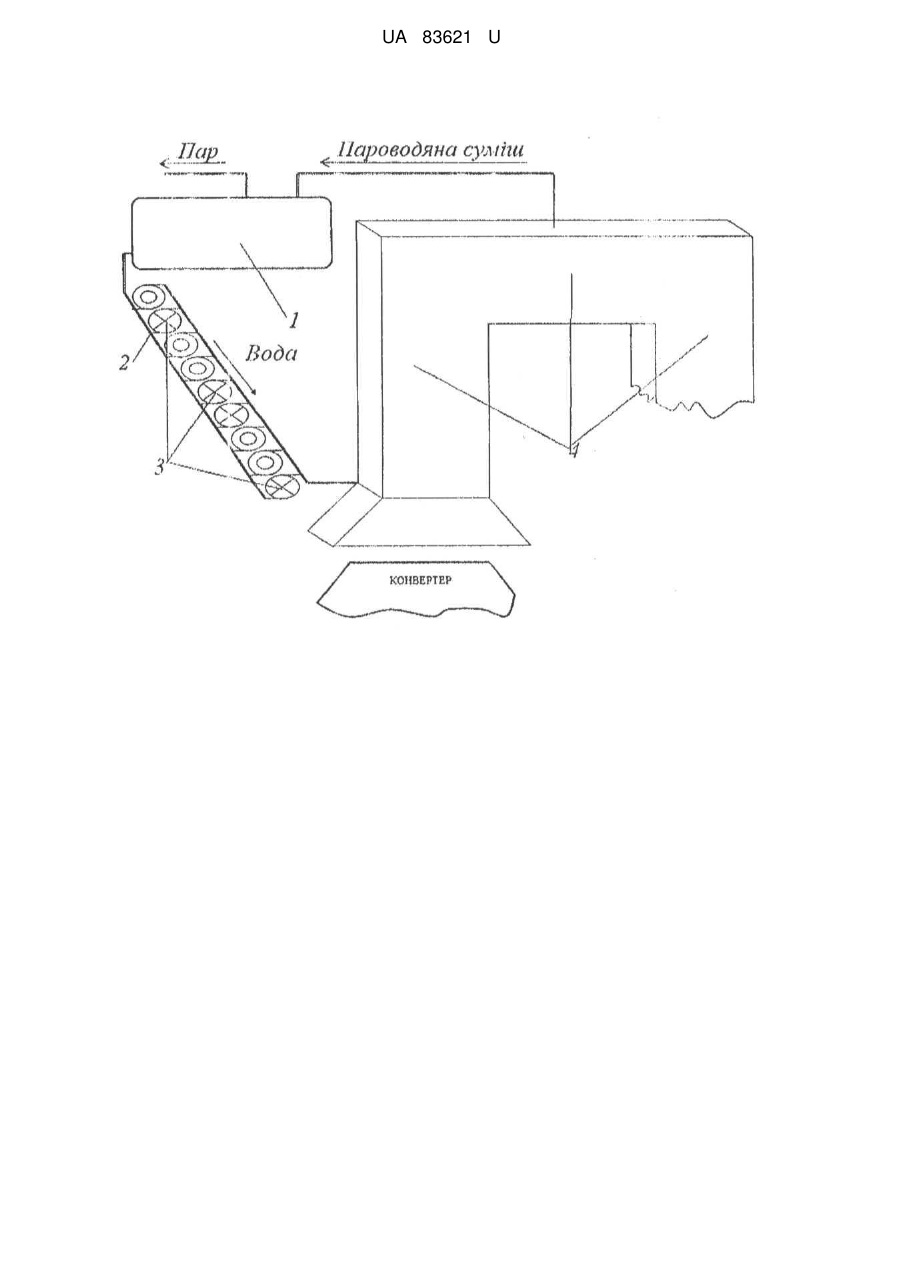

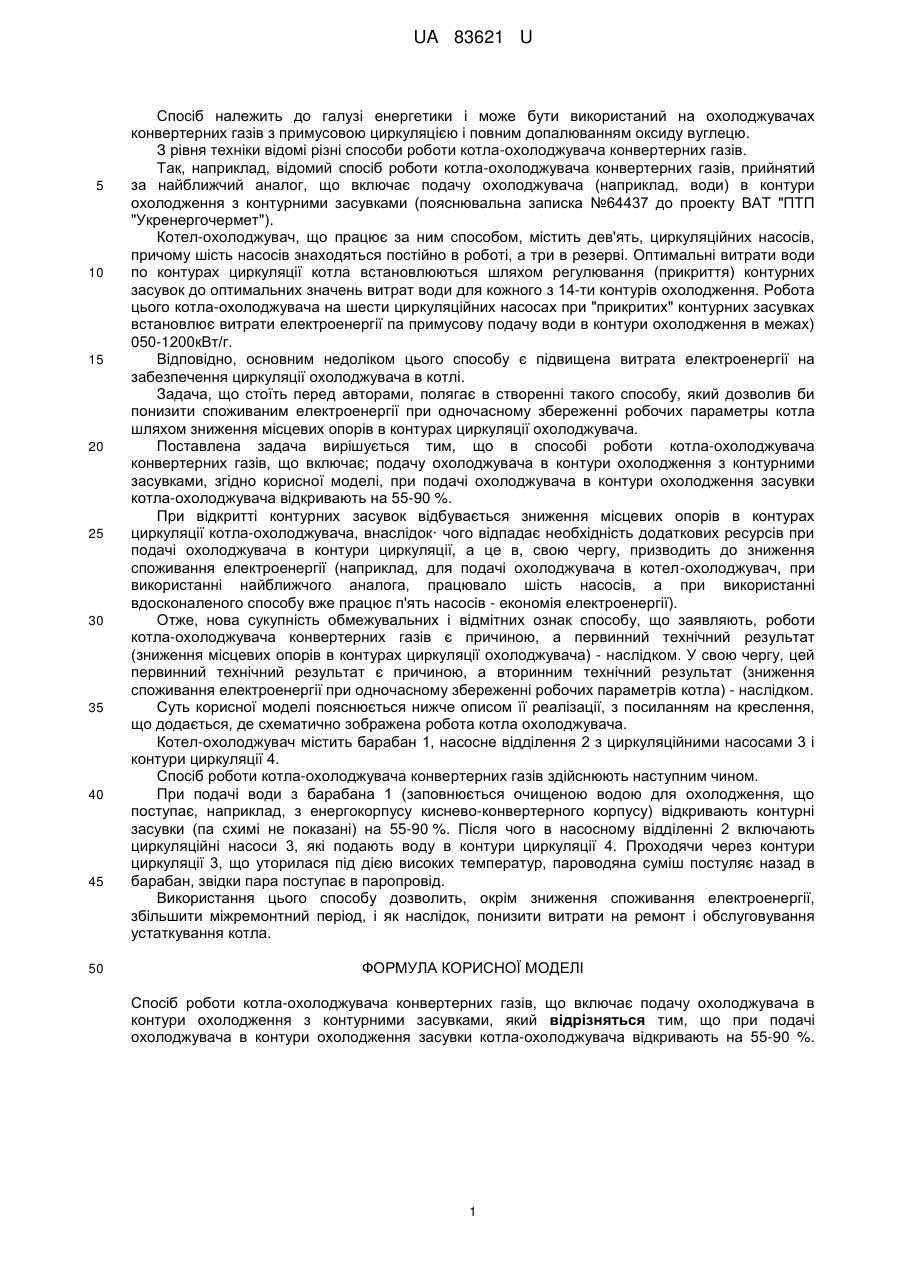

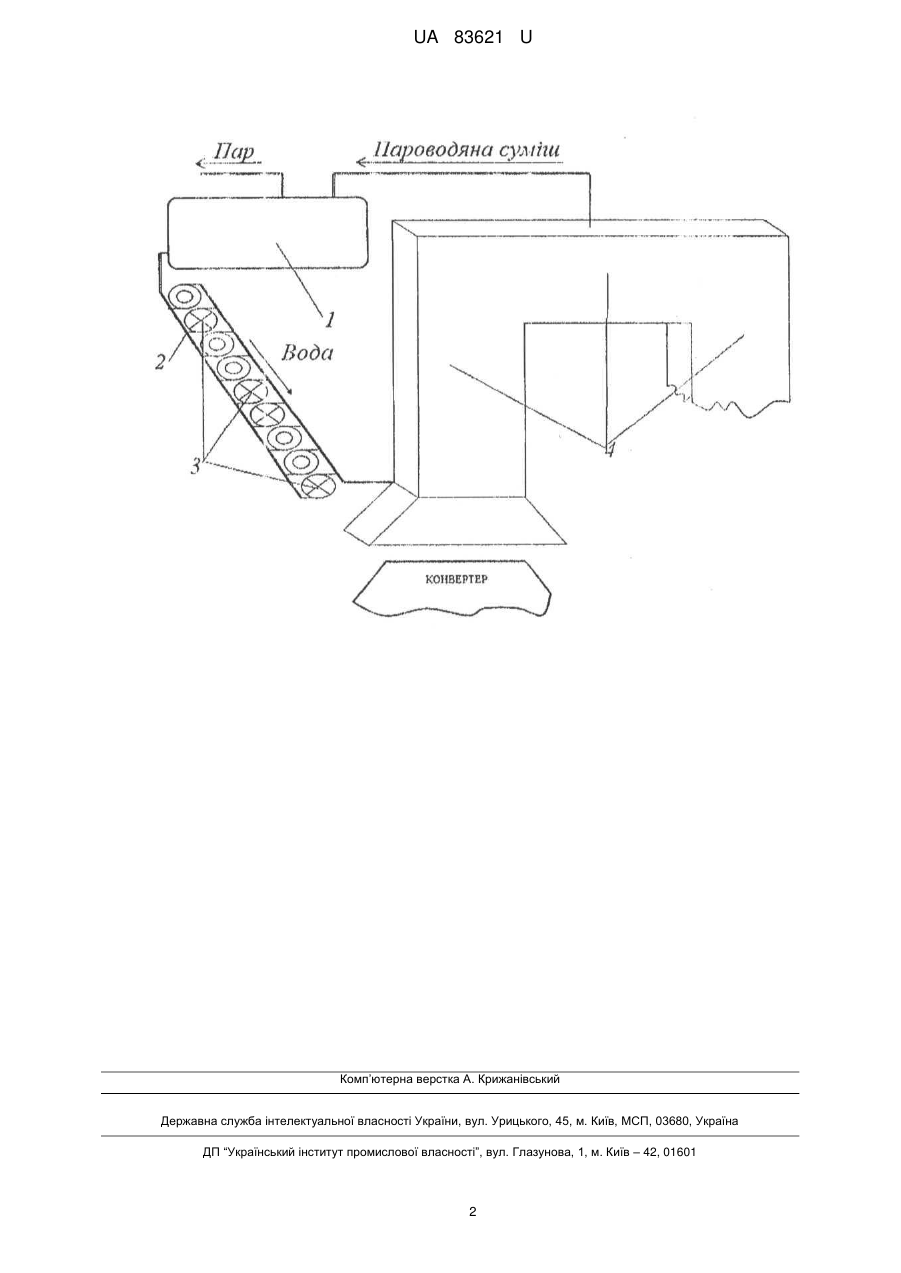

Реферат: Спосіб роботи котла-охолоджувача конвертерних газів включає подачу охолоджувача в контури охолодження з контурними засувками. При подачі охолоджувача в контури охолодження засувки котла-охолоджувача відкривають на 55-90 %. UA 83621 U (54) СПОСІБ РОБОТИ КОТЛА-ОХОЛОДЖУВАЧА КОНВЕРТЕРНИХ ГАЗІВ UA 83621 U UA 83621 U 5 10 15 20 25 30 35 40 45 50 Спосіб належить до галузі енергетики і може бути використаний на охолоджувачах конвертерних газів з примусовою циркуляцією і повним допалюванням оксиду вуглецю. З рівня техніки відомі різні способи роботи котла-охолоджувача конвертерних газів. Так, наприклад, відомий спосіб роботи котла-охолоджувача конвертерних газів, прийнятий за найближчий аналог, що включає подачу охолоджувача (наприклад, води) в контури охолодження з контурними засувками (пояснювальна записка №64437 до проекту ВАТ "ПТП "Укренергочермет"). Котел-охолоджувач, що працює за ним способом, містить дев'ять, циркуляційних насосів, причому шість насосів знаходяться постійно в роботі, а три в резерві. Оптимальні витрати води по контурах циркуляції котла встановлюються шляхом регулювання (прикриття) контурних засувок до оптимальних значень витрат води для кожного з 14-ти контурів охолодження. Робота цього котла-охолоджувача на шести циркуляційних насосах при "прикритих" контурних засувках встановлює витрати електроенергії па примусову подачу води в контури охолодження в межах) 050-1200кВт/г. Відповідно, основним недоліком цього способу є підвищена витрата електроенергії на забезпечення циркуляції охолоджувача в котлі. Задача, що стоїть перед авторами, полягає в створенні такого способу, який дозволив би понизити споживаним електроенергії при одночасному збереженні робочих параметры котла шляхом зниження місцевих опорів в контурах циркуляції охолоджувача. Поставлена задача вирішується тим, що в способі роботи котла-охолоджувача конвертерних газів, що включає; подачу охолоджувача в контури охолодження з контурними засувками, згідно корисної моделі, при подачі охолоджувача в контури охолодження засувки котла-охолоджувача відкривають на 55-90 %. При відкритті контурних засувок відбувається зниження місцевих опорів в контурах циркуляції котла-охолоджувача, внаслідок· чого відпадає необхідність додаткових ресурсів при подачі охолоджувача в контури циркуляції, а це в, свою чергу, призводить до зниження споживання електроенергії (наприклад, для подачі охолоджувача в котел-охолоджувач, при використанні найближчого аналога, працювало шість насосів, а при використанні вдосконаленого способу вже працює п'ять насосів - економія електроенергії). Отже, нова сукупність обмежувальних і відмітних ознак способу, що заявляють, роботи котла-охолоджувача конвертерних газів є причиною, а первинний технічний результат (зниження місцевих опорів в контурах циркуляції охолоджувача) - наслідком. У свою чергу, цей первинний технічний результат є причиною, а вторинним технічний результат (зниження споживання електроенергії при одночасному збереженні робочих параметрів котла) - наслідком. Суть корисної моделі пояснюється нижче описом її реалізації, з посиланням на креслення, що додається, де схематично зображена робота котла охолоджувача. Котел-охолоджувач містить барабан 1, насосне відділення 2 з циркуляційними насосами 3 і контури циркуляції 4. Спосіб роботи котла-охолоджувача конвертерних газів здійснюють наступним чином. При подачі води з барабана 1 (заповнюється очищеною водою для охолодження, що поступає, наприклад, з енергокорпусу киснево-конвертерного корпусу) відкривають контурні засувки (па схимі не показані) на 55-90 %. Після чого в насосному відділенні 2 включають циркуляційні насоси 3, які подають воду в контури циркуляції 4. Проходячи через контури циркуляції 3, що уторилася під дією високих температур, пароводяна суміш постуляє назад в барабан, звідки пара поступає в паропровід. Використання цього способу дозволить, окрім зниження споживання електроенергії, збільшити міжремонтний період, і як наслідок, понизити витрати на ремонт і обслуговування устаткування котла. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб роботи котла-охолоджувача конвертерних газів, що включає подачу охолоджувача в контури охолодження з контурними засувками, який відрізняться тим, що при подачі охолоджувача в контури охолодження засувки котла-охолоджувача відкривають на 55-90 %. 1 UA 83621 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
