Стіновий або дверний елемент з ходовими роликами

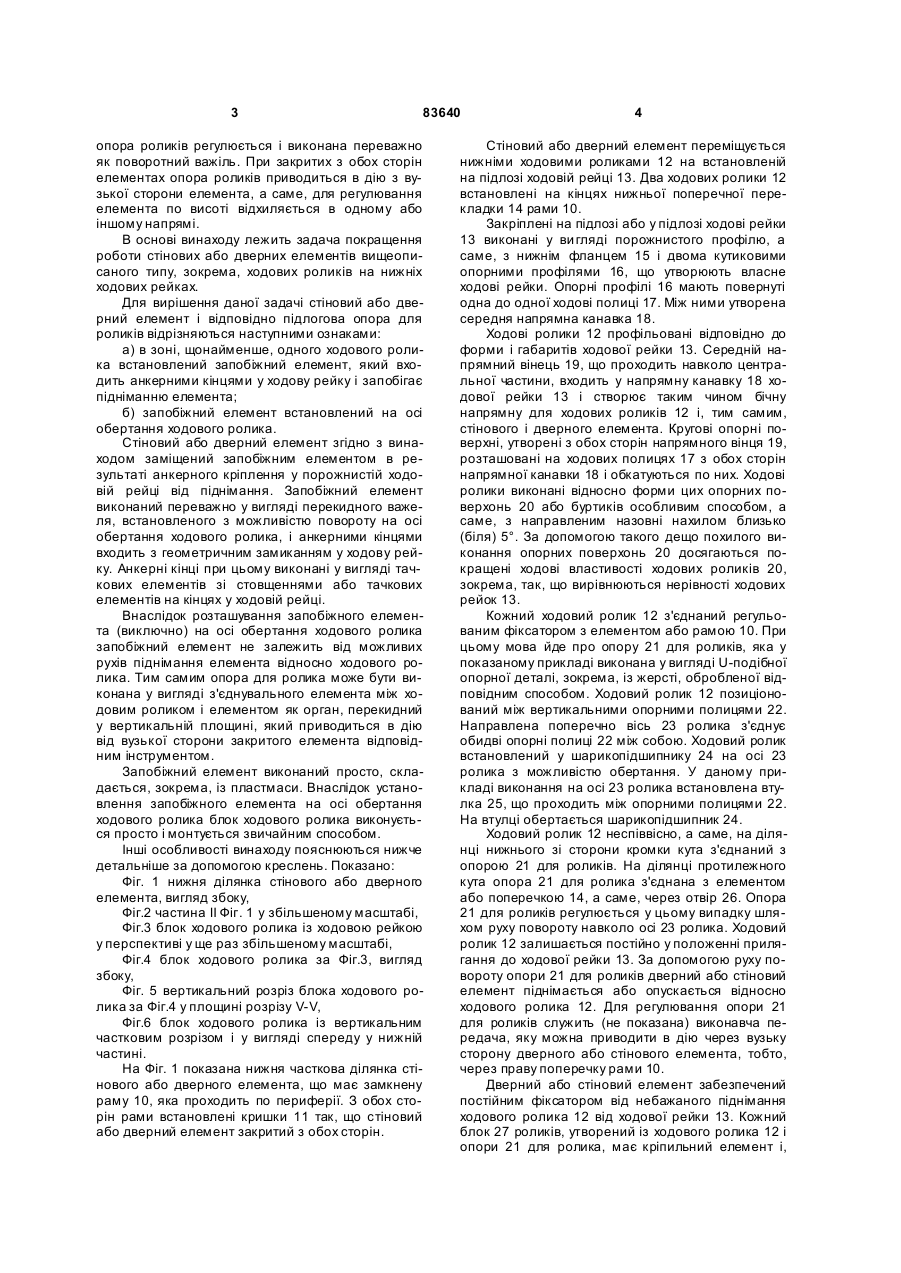

1. Стіновий або дверний елемент, який окремими нижніми ходовими роликами (12) спирається на підлогові, виконані у вигляді порожнистого профілю, ходові рейки (13), причому ходові ролики (12) встановлені на опорі (21) для роликів, і стіновий або дверний елемент щонайменше частково може регулюватися відносно ходових роликів (12), а саме підніматися і опускатися, і щонайменше один з ходових роликів (12) зафіксований від підйому з ходової рейки (13) за допомогою розміщеного на опорі (21) для роликів запобіжного елемента (28), який відрізняється тим, що ходовий ролик (12) встановлений з можливістю обертання на співвісній нерухомій втулці (25), запобіжний елемент (28) містить дві виконані з проміжком одна від одної несучі стінки (30) і встановлений на втулці (25) з можливістю обертання, несучі стінки C2 2 83640 1 3 83640 опора роликів регулюється і виконана переважно як поворотний важіль. При закритих з обох сторін елементах опора роликів приводиться в дію з вузької сторони елемента, а саме, для регулювання елемента по висоті відхиляється в одному або іншому напрямі. В основі винаходу лежить задача покращення роботи стінових або дверних елементів вищеописаного типу, зокрема, ходових роликів на нижніх ходових рейках. Для вирішення даної задачі стіновий або дверний елемент і відповідно підлогова опора для роликів відрізняються наступними ознаками: а) в зоні, щонайменше, одного ходового ролика встановлений запобіжний елемент, який входить анкерними кінцями у ходову рейку і запобігає підніманню елемента; б) запобіжний елемент встановлений на осі обертання ходового ролика. Стіновий або дверний елемент згідно з винаходом заміщений запобіжним елементом в результаті анкерного кріплення у порожнистій ходовій рейці від піднімання. Запобіжний елемент виконаний переважно у вигляді перекидного важеля, встановленого з можливістю повороту на осі обертання ходового ролика, і анкерними кінцями входить з геометричним замиканням у ходову рейку. Анкерні кінці при цьому виконані у вигляді тачкових елементів зі стовщеннями або тачкових елементів на кінцях у ходовій рейці. Внаслідок розташування запобіжного елемента (виключно) на осі обертання ходового ролика запобіжний елемент не залежить від можливих рухів піднімання елемента відносно ходового ролика. Тим самим опора для ролика може бути виконана у вигляді з'єднувального елемента між ходовим роликом і елементом як орган, перекидний у вертикальній площині, який приводиться в дію від вузької сторони закритого елемента відповідним інструментом. Запобіжний елемент виконаний просто, складається, зокрема, із пластмаси. Внаслідок установлення запобіжного елемента на осі обертання ходового ролика блок ходового ролика виконується просто і монтується звичайним способом. Інші особливості винаходу пояснюються нижче детальніше за допомогою креслень. Показано: Фіг. 1 нижня ділянка стінового або дверного елемента, вигляд збоку, Фіг.2 частина II Фіг. 1 у збільшеному масштабі, Фіг.3 блок ходового ролика із ходовою рейкою у перспективі у ще раз збільшеному масштабі, Фіг.4 блок ходового ролика за Фіг.3, вигляд збоку, Фіг. 5 вертикальний розріз блока ходового ролика за Фіг.4 у площині розрізу V-V, Фіг.6 блок ходового ролика із вертикальним частковим розрізом і у вигляді спереду у нижній частині. На Фіг. 1 показана нижня часткова ділянка стінового або дверного елемента, що має замкнену раму 10, яка проходить по периферії. З обох сторін рами встановлені кришки 11 так, що стіновий або дверний елемент закритий з обох сторін. 4 Стіновий або дверний елемент переміщується нижніми ходовими роликами 12 на встановленій на підлозі ходовій рейці 13. Два ходових ролики 12 встановлені на кінцях нижньої поперечної перекладки 14 рами 10. Закріплені на підлозі або у підлозі ходові рейки 13 виконані у ви гляді порожнистого профілю, а саме, з нижнім фланцем 15 і двома кутиковими опорними профілями 16, що утворюють власне ходові рейки. Опорні профілі 16 мають повернуті одна до одної ходові полиці 17. Між ними утворена середня напрямна канавка 18. Ходові ролики 12 профільовані відповідно до форми і габаритів ходової рейки 13. Середній напрямний вінець 19, що проходить навколо центральної частини, входить у напрямну канавку 18 ходової рейки 13 і створює таким чином бічну напрямну для ходових роликів 12 і, тим самим, стінового і дверного елемента. Кругові опорні поверхні, утворені з обох сторін напрямного вінця 19, розташовані на ходових полицях 17 з обох сторін напрямної канавки 18 і обкатуються по них. Ходові ролики виконані відносно форми цих опорних поверхонь 20 або буртиків особливим способом, а саме, з направленим назовні нахилом близько (біля) 5°. За допомогою такого дещо похилого виконання опорних поверхонь 20 досягаються покращені ходові властивості ходових роликів 20, зокрема, так, що вирівнюються нерівності ходових рейок 13. Кожний ходовий ролик 12 з'єднаний регульованим фіксатором з елементом або рамою 10. При цьому мова йде про опору 21 для роликів, яка у показаному прикладі виконана у вигляді U-подібної опорної деталі, зокрема, із жерсті, обробленої відповідним способом. Ходовий ролик 12 позиціонований між вертикальними опорними полицями 22. Направлена поперечно вісь 23 ролика з'єднує обидві опорні полиці 22 між собою. Ходовий ролик встановлений у шарикопідшипнику 24 на осі 23 ролика з можливістю обертання. У даному прикладі виконання на осі 23 ролика встановлена втулка 25, що проходить між опорними полицями 22. На втулці обертається шарикопідшипник 24. Ходовий ролик 12 неспіввісно, а саме, на ділянці нижнього зі сторони кромки кута з'єднаний з опорою 21 для роликів. На ділянці протилежного кута опора 21 для ролика з'єднана з елементом або поперечкою 14, а саме, через отвір 26. Опора 21 для роликів регулюється у цьому випадку шляхом руху повороту навколо осі 23 ролика. Ходовий ролик 12 залишається постійно у положенні прилягання до ходової рейки 13. За допомогою руху повороту опори 21 для роликів дверний або стіновий елемент піднімається або опускається відносно ходового ролика 12. Для регулювання опори 21 для роликів служить (не показана) виконавча передача, яку можна приводити в дію через вузьку сторону дверного або стінового елемента, тобто, через праву поперечку рами 10. Дверний або стіновий елемент забезпечений постійним фіксатором від небажаного піднімання ходового ролика 12 від ходової рейки 13. Кожний блок 27 роликів, утворений із ходового ролика 12 і опори 21 для ролика, має кріпильний елемент і, 5 83640 відповідно, запобіжний елемент 28. Він забезпечений анкерними або тачковими елементами, які з геометричним замиканням, але все-таки з невеликим зазором можуть входити у ходову рейку 13 і шляхом опирання на ходові полиці 17 запобігати підніманню ходового ролика 12. У даному прикладі виконання запобіжний елемент 28 складається із профільної деталі, зокрема, із пластмаси, що складається з нижньої розпірки 29 і вертикальних несучих стін 30. У показаному прикладі виконання запобіжний елемент 28 (у вигляді збоку) має трикутну форму. На верхній ділянці несучі стіни 30 з'єднані співвісно з блоком 27 роликів, а саме, з віссю 23 ролика. Запобіжний елемент 28 згідно з цим виключно через вісь 23 ролика з'єднаний опорою 21 для роликів. Запобіжний елемент 28 має для цієї мети дві встановлені з проміжком одна від одної несучі стіни 30, які позиціоновані між опорними полицями 6 22 опори 21 для роликів і відповідним отвором насаджені на втулку 25. Втулка 25 виконана з цією метою з уступом на своїх кінцях. На цій ділянці несучі стіни встановлені на втулк у 25. Відповідно до цього ходовий ролик 12 може вільно обертатись незалежно від положення запобіжного елемента 28. На кінцях, а саме, на кінцях розпірки 29, встановлені кріпильні елементи, що входять стовщенням у ходову рейку 13. У даному прикладі виконання передбачені два запобіжних гаки, закріплені гаковими виступами 33 у ходовій рейці 13 з геометричним замиканням. Виступи 33 обох запобіжних гаків 31,32 направлені у різні сторони. За допомогою такого виконання блока 27 роликів із запобіжним елементом 28 забезпечується, що дверний і стіновий елемент може присуватись і відсува тись, не впливаючи на положення запобіжного елемента 28. 7 Комп’ютерна в ерстка В. Клюкін 83640 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
