Стіновий теплоізолюючий елемент
Номер патенту: 24734
Опубліковано: 10.07.2007
Автори: Бідношея Валентин Якович, Погрібний Дмитро Пилипович
Формула / Реферат
1. Стіновий теплоізолюючий елемент, що містить жорстку основу у вигляді теплоізолюючої плити із пінопласту, армуючу сітку і захисне покриття, який відрізняється тим, що елемент складається із двох паралельних жорстких плит, з'єднаних між собою всередині взаємно перпендикулярними рівновисокими рейками-ребрами, що створюють замкнутий повітряний простір.
2. Стіновий теплоізолюючий елемент за п. 1, який відрізняється тим, що жорсткі плити виконані із теплоізолюючих мінеральних і/або органічних матеріалів.
3. Стіновий теплоізолюючий елемент за пп. 1, 2, який відрізняється тим, що рейки-ребра виконані з того ж матеріалу, що і плити, а висота рейок-ребер відповідає товщині однієї із плит.
Текст

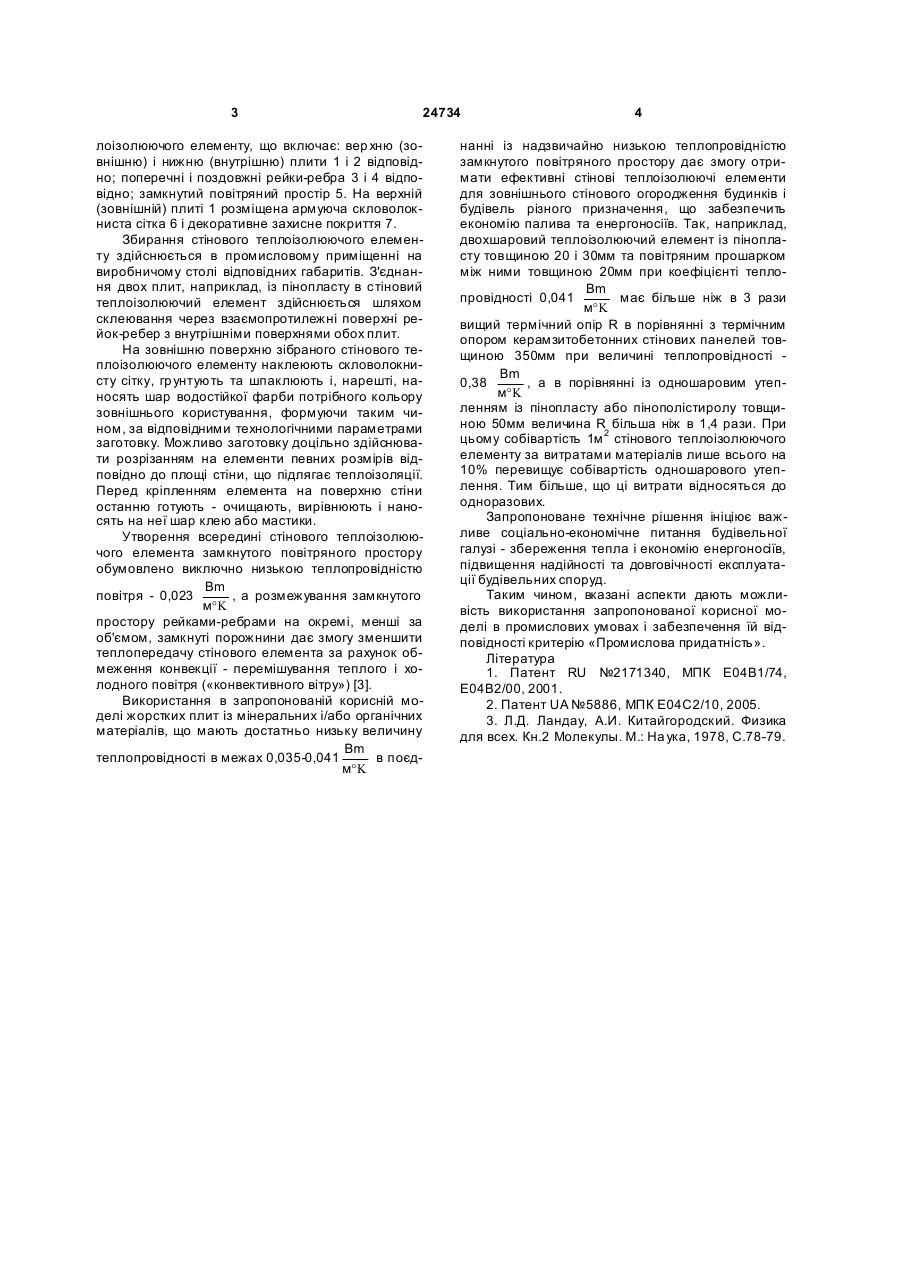

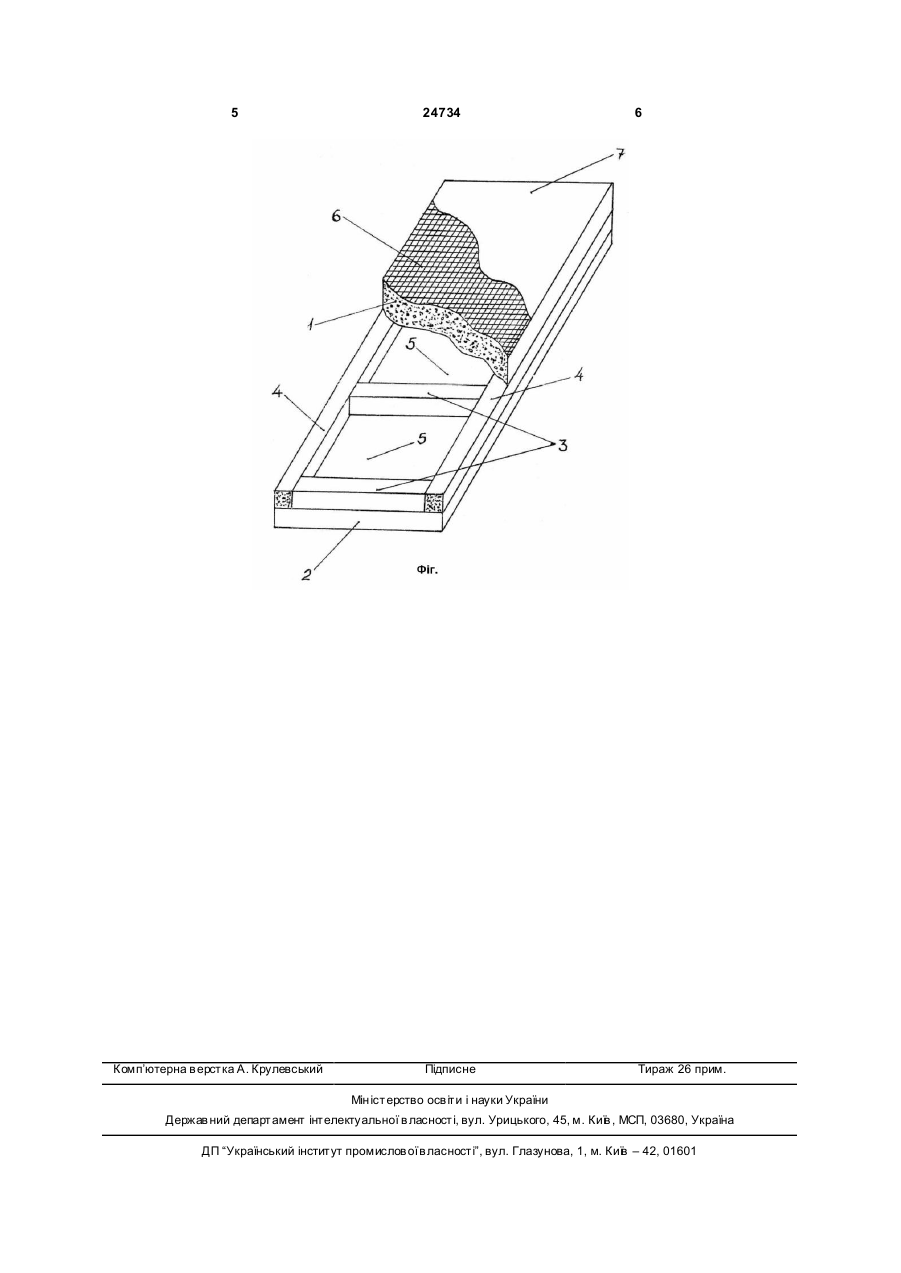

1. Стіновий теплоізолюючий елемент, що містить жорстку основу у вигляді теплоізолюючої плити із пінопласту, армуючу сітку і захисне покриття, який відрізняється тим, що елемент складається 3 24734 лоізолюючого елементу, що включає: вер хню (зовнішню) і нижню (внутрішню) плити 1 і 2 відповідно; поперечні і поздовжні рейки-ребра 3 і 4 відповідно; замкнутий повітряний простір 5. На верхній (зовнішній) плиті 1 розміщена армуюча скловолокниста сітка 6 і декоративне захисне покриття 7. Збирання стінового теплоізолюючого елементу здійснюється в промисловому приміщенні на виробничому столі відповідних габаритів. З'єднання двох плит, наприклад, із пінопласту в стіновий теплоізолюючий елемент здійснюється шляхом склеювання через взаємопротилежні поверхні рейок-ребер з внутрішніми поверхнями обох плит. На зовнішню поверхню зібраного стінового теплоізолюючого елементу наклеюють скловолокнисту сітку, гр унтують та шпаклюють і, нарешті, наносять шар водостійкої фарби потрібного кольору зовнішнього користування, формуючи таким чином, за відповідними технологічними параметрами заготовку. Можливо заготовку доцільно здійснювати розрізанням на елементи певних розмірів відповідно до площі стіни, що підлягає теплоізоляції. Перед кріпленням елемента на поверхню стіни останню готують - очищають, вирівнюють і наносять на неї шар клею або мастики. Утворення всередині стінового теплоізолюючого елемента замкнутого повітряного простору обумовлено виключно низькою теплопровідністю Вm повітря - 0,023 , а розмежування замкнутого м°K простору рейками-ребрами на окремі, менші за об'ємом, замкнуті порожнини дає змогу зменшити теплопередачу стінового елемента за рахунок обмеження конвекції - перемішування теплого і холодного повітря («конвективного вітру») [3]. Використання в запропонованій корисній моделі жорстких плит із мінеральних і/або органічних матеріалів, що мають достатньо низьку величину Вm теплопровідності в межах 0,035-0,041 в поєдм°K 4 нанні із надзвичайно низькою теплопровідністю замкнутого повітряного простору дає змогу отримати ефективні стінові теплоізолюючі елементи для зовнішнього стінового огородження будинків і будівель різного призначення, що забезпечить економію палива та енергоносіїв. Так, наприклад, двохшаровий теплоізолюючий елемент із пінопласту товщиною 20 і 30мм та повітряним прошарком між ними товщиною 20мм при коефіцієнті теплоВm провідності 0,041 має більше ніж в 3 рази м°K вищий термічний опір R в порівнянні з термічним опором керамзитобетонних стінових панелей товщиною 350мм при величині теплопровідності Вm 0,38 , а в порівнянні із одношаровим утепм°K ленням із пінопласту або пінополістиролу товщиною 50мм величина R більша ніж в 1,4 рази. При цьому собівартість 1м 2 стінового теплоізолюючого елементу за витратами матеріалів лише всього на 10% перевищує собівартість одношарового утеплення. Тим більше, що ці витрати відносяться до одноразових. Запропоноване технічне рішення ініціює важливе соціально-економічне питання будівельної галузі - збереження тепла і економію енергоносіїв, підвищення надійності та довговічності експлуатації будівельних споруд. Таким чином, вказані аспекти дають можливість використання запропонованої корисної моделі в промислових умовах і забезпечення їй відповідності критерію «Промислова придатність». Література 1. Патент RU №2171340, МПК Е04В1/74, E04B2/00, 2001. 2. Патент UA №5886, МПК Е04С2/10, 2005. 3. Л.Д. Ландау, А.И. Китайгородский. Физика для всех. Кн.2 Молекулы. М.: На ука, 1978, С.78-79. 5 Комп’ютерна в ерстка А. Крулевський 24734 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
