Елемент для утворення грунтових покривних, утримувальних та зміцнювальних конструкцій

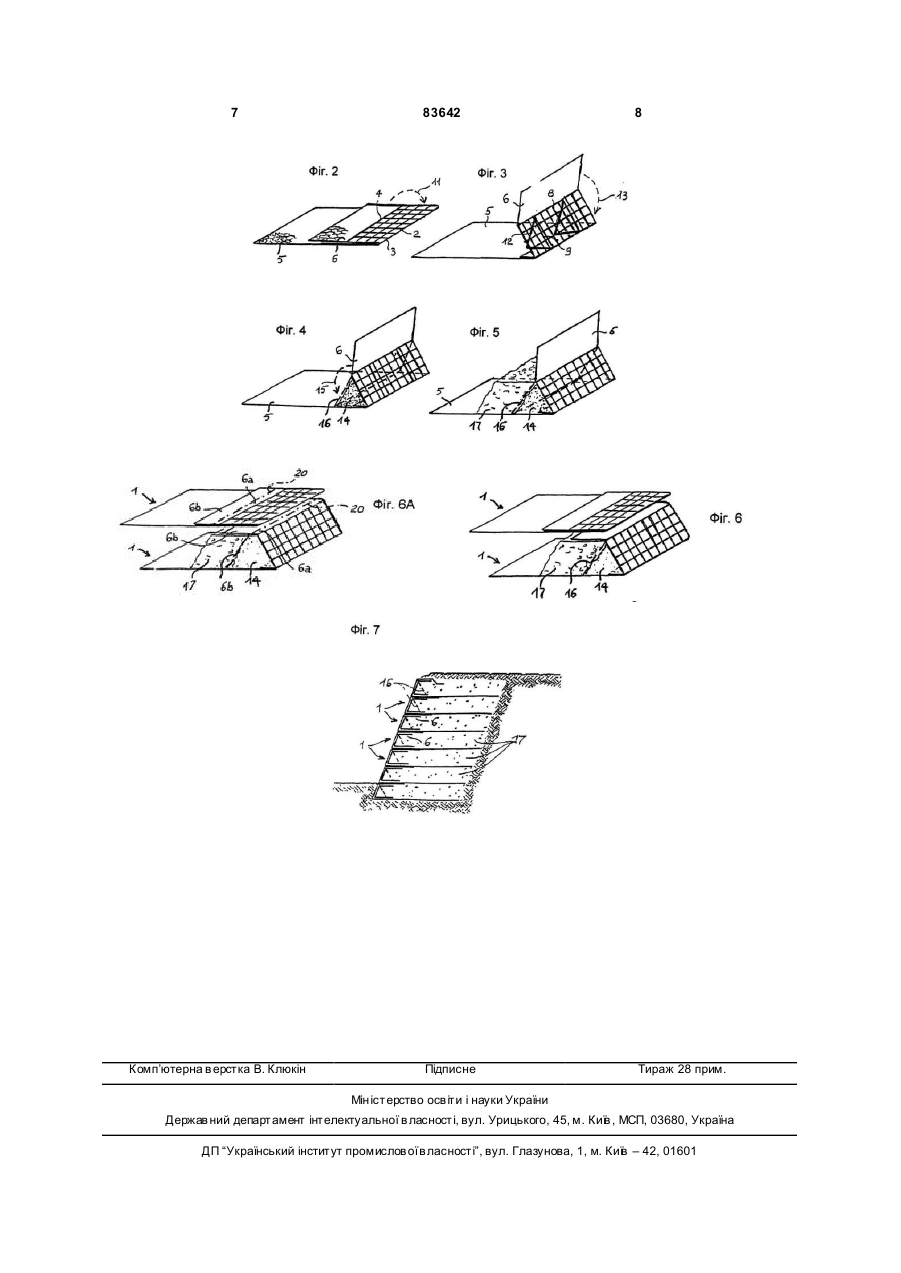

1. Елемент для утворення грунтових покривних, утримувальних і зміцнювальних конструкцій, який має передню стінку (F), що включає принаймні одну панель (2) з дротової сітки, виконаної електрозварюванням, нижню стінку (L) та вер хню стінку (U), кожна з яких включає принаймні одну панель (5, 6, 6а, 6б) з сітки, виконаної з подвійно скрученого дроту, з шестикутними комірками, причому передня стінка (F) шарнірно з'єднана одним із своїх країв (3, 4) принаймні з краєм нижньої стінки (L) або верхньої стінки (U). 2. Елемент за п. 1, який відрізняється тим, що передня стінка (F) шарнірно з'єднана обома протилежними краями (3, 4) з краями нижньої стінки (L) і верхньої стінки (U) відповідно. 3. Елемент за п. 1 або 2, який відрізняється тим, що висота вер хньої стінки (U), по суті, відповідає висоті передньої стінки (F) або менша за неї. 4. Елемент за будь-яким з пп. 1-3, який відрізняється тим, що містить утримувальний засіб (8), виконаний з можливістю підтримування при використанні передньої стінки (F) у нахиленому стані відносно нижньої стінки (L). C2 2 (19) 1 3 83642 приклад, у [документі EP 1012406] на ім'я заявників представлено конструкцію з подвійно скрученої дротової сітки, зігнутої у структур у, яка має базову, передню та задню стінки. Передня стінка з дротової сітки зміцнена додатковою панеллю з дротової сітки, виготовленої шляхом електрозварювання. „Хеосинтетичний" шар, що допомагає стабілізації схилу, дає можливість створити „зелені" стінки і може бути використаний для зростання рослин. Незважаючи на те, що згадані конструкції довели свою здатність ефективно вирішувати задачі стабілізації, їх безпосереднє зведення на об'єкті потребує залучення кваліфікованих виконавців і спеціального устаткування. Наприклад, при стабілізації крутого схилу необхідно підвести риштовання з переднього боку об'єкта для надання доступу до стр уктури з боку передньої стінки, щоб здійснити вручну згинання дротової сітки і таким чином виготовити верхню стінку. Крім того, у процесі цього згинання металева конструкція сітки повинна бути деформована за лінією згину, що робить операції процесу монтування на місці трудомісткими і у деяких випадках не надто точними. Метою цього винаходу є вирішення вищезгаданих проблем за допомогою удосконаленого елемента для створення конструкції для покриття, утримання та зміцнення ґрунту, який може бути правильно і простим шляхом встановлений на місці, можливо, відносно некваліфікованими робітниками і який, крім того, не потребує використання спеціального устаткування та зведення риштовання з переднього боку об'єкта. Подальша мета цього винаходу полягає в створенні удосконаленого елемента, який є простим і економічним у виробництві, зручним у транспортуванні з місця виготовлення до об'єкта будівництва і який має міцність і надійність, принаймні такі, які мають елементи відомого типу. Згідно з винаходом, пропонується елемент для утворення ґрунтових покривних, утримувальних і зміцнювальних конструкцій, який має передню стінку, що включає принаймні одну панель з дротової сітки, виконаної електрозварюванням, нижню стінку та верхню стінку , кожна з яких включає принаймні одну панель з сітки, виконаної з подвійно скрученого дроту, з шестикутними комірками, причому передня стінка шарнірно з'єднана одним із своїх країв принаймні з краєм нижньої стінки або верхньої стінки. При цьому пропонується, щоб передня стінка була шарнірно з'єднана обома протилежними краями з краями нижньої стінки і верхньої стінки відповідно. Висота верхньої стінки, по суті, відповідає висоті передньої стінки або менша за неї. Елемент може містити утримувальний засіб, виконаний з можливістю підтримування при використанні передньої стінки у нахиленому стані відносно нижньої стінки, як утримувальний засіб елемент містить принаймні один кронштейн трикутної форми, одна зі сторін якого прикріплена шарнірно до передньої стінки. До передньої стінки переважно прикріплений шар геосинтетичного матеріалу або біоматів. При цьому шарнірне з'єднання передньої стінки з нижньою та/або верхньою стінками здійснюють у заводських 4 умовах, причому елемент виконаний з можливістю укладання та/або транспортування до місця використання у плоскій конфігурації, у якій передня стінка покладена на нижню стінку та/або на верхню стінку. Передня стінка шарнірно з'єднана як з нижньою , так і з верхньою стінками, причому елемент виконаний з можливістю укладання та/або транспортування до місця використання у плоскій конфігурації, у якій передня та верхня стінки обидві покладені на нижню стінку. Також верхня та нижня стінки можуть бути покладені принаймні частково поверх одна одної у вигляді зигзага. Верхня стінка може містити принаймні дві панелі, що шарнірно з'єднані між собою вздовж спільного краю, по суті, паралельного краям передньої стінки. Характерні риси і переваги перелічені у наступному докладному описі кращого варіанта виконання винаходу, наведеного виключно як не обмежуючий приклад з посиланнями на креслення, що його супроводжують, на яких представлено: - на Фіг.1 - загальний вигляд готового до використання удосконаленого елемента згідно з цим винаходом; - на Фіг.2 - 6 - послідовні стадії використання удосконаленого елемента за Фіг.1; - на Фіг.6а - варіант остаточного використання конфігурації, що представлена на Фіг.6; - на Фіг.7 - розріз утримуючої стінки або зміцненого схилу, який містить накладені один на одного шари, сформовані з множини елементів за Фіг.1. Як видно з Фіг.1, елемент 1 для створення конструкції для покриття, утримання та зміцнення ґрунту, згідно з винаходом, включає передню стінку F, нижню стінку L та верхню стінку U. Передня стінка F містить передню панель 2 з двома протилежними краями 3 та 4, з'єднаними шарнірно з нижньою панеллю 5 нижньої стінки L та верхньою панеллю 6 верхньої стінки U відповідно. Краще, щоб панелі були виготовлені з дротової сітки, а передня панель 2 може бути зокрема з дротової сітки, виготовленої електрозварюванням з, наприклад, квадратними комірками, у той час як нижня та верхня панелі 5, 6 можуть бути виконані, з дротової сітки, краще, але не виключно, з подвійно скрученого дроту та з шестикутними комірками. Шарнірні з'єднання між панелями краще робити у заводських умовах механізованим шляхом за допомогою металевих скоб, стяжок та інших відомих з'єднувальних засобів. Шар покриття 7 з „геосинтетичного" матеріалу або біо-матів може бути закріплений у потрібних місцях до передньої панелі 2 і може бути також подовжений настільки, щоб покрити повністю або частково нижню 5 і верхню 6 панелі. Кронштейни 8, які бажано, але не виключно мають трикутну форму, теж приєднані до передньої панелі 2. Ці кронштейни 8 також можуть бути виконані у формі стрижнів, закріплених або зачеплених до передньої панелі 2 та/або до нижньої панелі 5. У випадку трикутних кронштейнів 8, показаних на кресленнях, тільки передня сторона 9 кожного кронштейна прикріплена шарнірно до передньої панелі 2, щоб таким чином надати можливість їхнього складення до прилягання до передньої панелі 2, як вказано 5 83642 пунктирною лінією 10 на Фіг.1, для більш зручного транспортування елемента 1 у плоскому стані з заводу до об'єкта. Краща конфігурація для транспортування елемента 1 представлена на Фіг.2, де передня панель 2 і верхня панель 6 обидві покладені на нижню панель 5, розміри якої зазвичай більші. Треба розуміти, що в залежності від конкретних розмірів сітчастих панелей, що створюють елемент 1, та/або зручності пакування елементів 1, а також від типу та розмірів транспортного засобу, що використовується для транспортування цих елементів, панелі можуть бути складені іншим способом, наприклад, зиґзаґом, у якому верхня панель 6 розміщується на передній панелі З, як показано на Фіг.2 пунктирною стрілкою 11. Після того, як елемент 1, зокрема нижня панель 5, покладені на ділянку ґрунту, що потребує зміцнення, передня панель 2 підіймається, як показано на Фіг.3, до положення, у якому вона стає нахиленою у більшому або меншому ступені по відношенню до нижньої панелі 5. Передня панель утримується у потрібному положенні кронштейнами 8 таким чином, щоб кінці їх тильної сторони 12 упиралися в нижню панель 5 та передню панель 2 відповідно. Треба розуміти, що ця мета може бути досягнута іншими підтримуючими засобами у формі згаданих вище простих стрижнів. Верхня панель 6 може вручну утримуватися в піднятому положенні, як показано на Фіг.3, або може бути покладена на передню поверхню передньої стінки 2 шляхом надання їй нахилу у напрямку пунктирної стрілки 13. Звичайно, якщо елемент 1 повинен транспортуватися до об'єкта у вказаній вище конфігурації складення зиґзаґом, верхня панель 5 буде вже знаходитися у вказаному вище положенні накладеною на передню поверхню передньої панелі 2. Операції зі зміцнення ґрунту продовжуються при умові наявності земляного шару, краще верхнього шару ґрунту, позаду передньої панелі 2, як показано на Фіг.2. Цей шар ґрунту рекомендується розташувати таким чином, щоб його поперечний переріз по відношенню до шарів панелей елемента 1 мав суттєво трикутн у форму. Якщо висота 6 верхньої панелі 6 не надто велика і, зокрема, суттєво відповідає висоті передньої панелі 2 або менше неї, можна загнути цю верхню панель 6 у напрямку пунктирної стрілки 15 на Фіг.4, доки вона не опиниться впритул до тильної поверхні ґрунтового шару 14, як показано позицією 16 на Фіг.5 - 7). Як варіант, можна покласти верхню панель 6 на додатковий шар ґрунту 17, краще на конструктивну насип, розміщену, як показано на Фіг.6 поряд з першим ґрунтовим шаром 14, і таким чином завершити один з множини шарів 18 зміцнювальної споруди, яка в цілому показана на Фіг.7 і створена послідовністю накладених один на одного елементів 1. У останньому випадку остаточна конфігурація конструкції 1 матиме звичайну форму літери «С», де верхня і нижня панелі 5 і 6 суттєво паралельні одна одній. По відношенню до кращого варіанта виконання винаходу, описаного вище, можливо багато варіантів. Наприклад, передня, нижня та/або верхня стінки F, L і U можуть виготовлятися з кількох дротових панелей, що з'єднані між собою жорстко або шарнірно. Наприклад, верхня стінка U може бути розділена на дві частини та включати принаймні дві дротові сітчасті панелі 6а і 66 (Фіг.6а), з'єднані разом шарніром уздовж спільного краю 20, схематично показаного пунктирною лінією на Фіг.6а і суттєво паралельного краям 3 і 4 передньої панелі 2. Це уможливлює створювати шари ґрунту 14 з конфігурацією, поперечний переріз якої по відношенню до шарів панелей елемента 1 має суттєво трапецієподібну форму, на вершині якої розташована панель 6а, тоді як панель 66 розміщена на похилій стороні, протилежній передній стінці F, так що вона може бути вставлена у додатково насипаний ґрунт 17. Очевидно, що у випадку, коли верхня стінка U розташована на поверхні ґрунту суттєво паралельно нижній стінці L, конфігурація шару ґрунту 14 може бути або трикутною, або трапецієподібною. Варіанти здійснення та структурні подробиці винаходу можуть, очевидно, у значній мірі відрізнятись від тих, що описані та проілюстровані вище, не відходячи від принципу винаходу та не виходячи за межі об'єму цього винаходу. 7 Комп’ютерна в ерстка В. Клюкін 83642 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
