Гексагональний силосний корпус
Номер патенту: 83650
Опубліковано: 25.09.2013
Автори: Ільченко Володимир Васильович, Сердюк Діна Василівна, Хазін Вячеслав Йосипович
Формула / Реферат

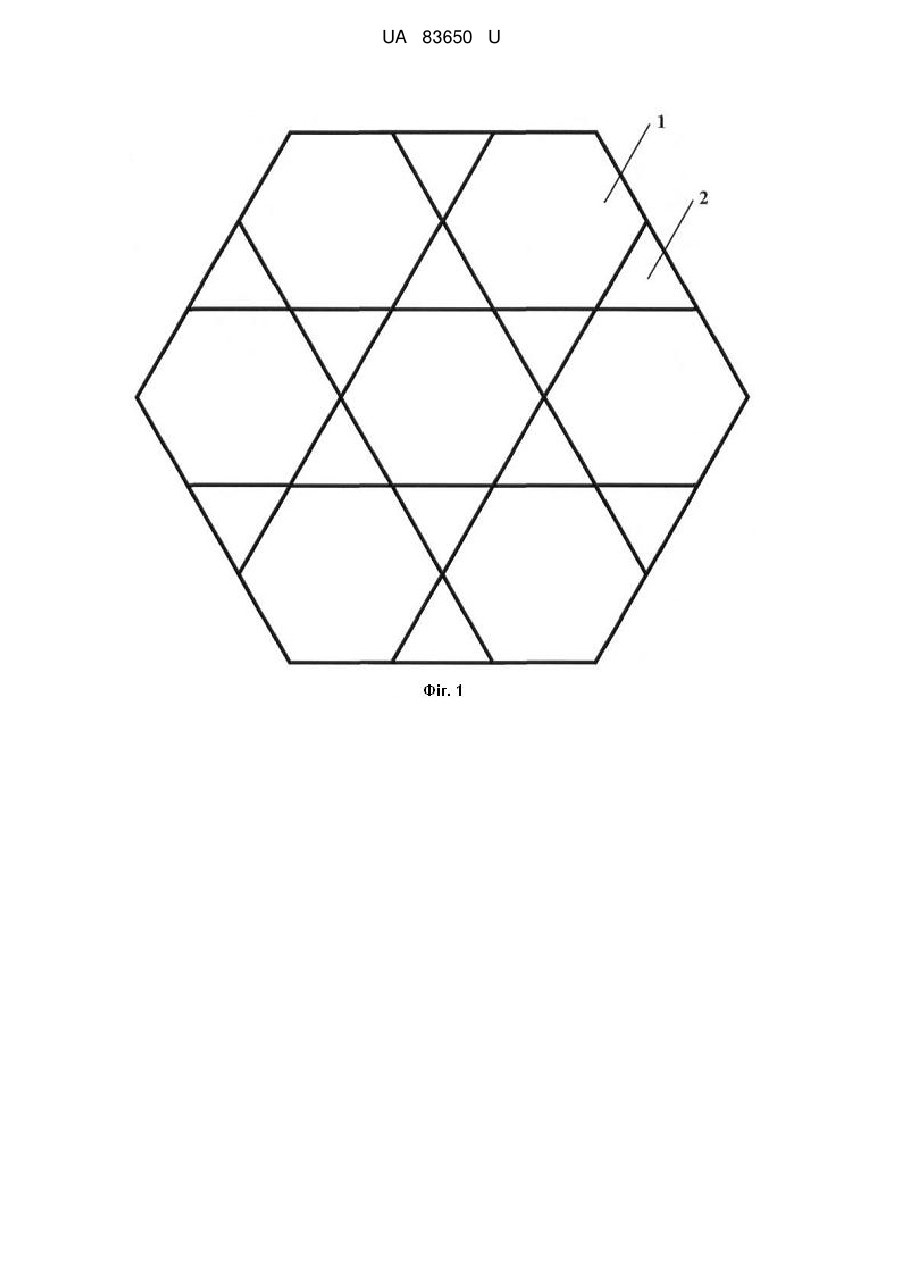

Гексагональний силосний корпус, що містить шестикутні чарунки, який відрізняється тим, що в поєднанні шестикутних і трикутних чарунок утворюється гексагональний (шестикутний) зовнішній контур споруди, завдяки чому досягається поліпшення техніко-експлуатаційних показників силосного корпусу.
Текст

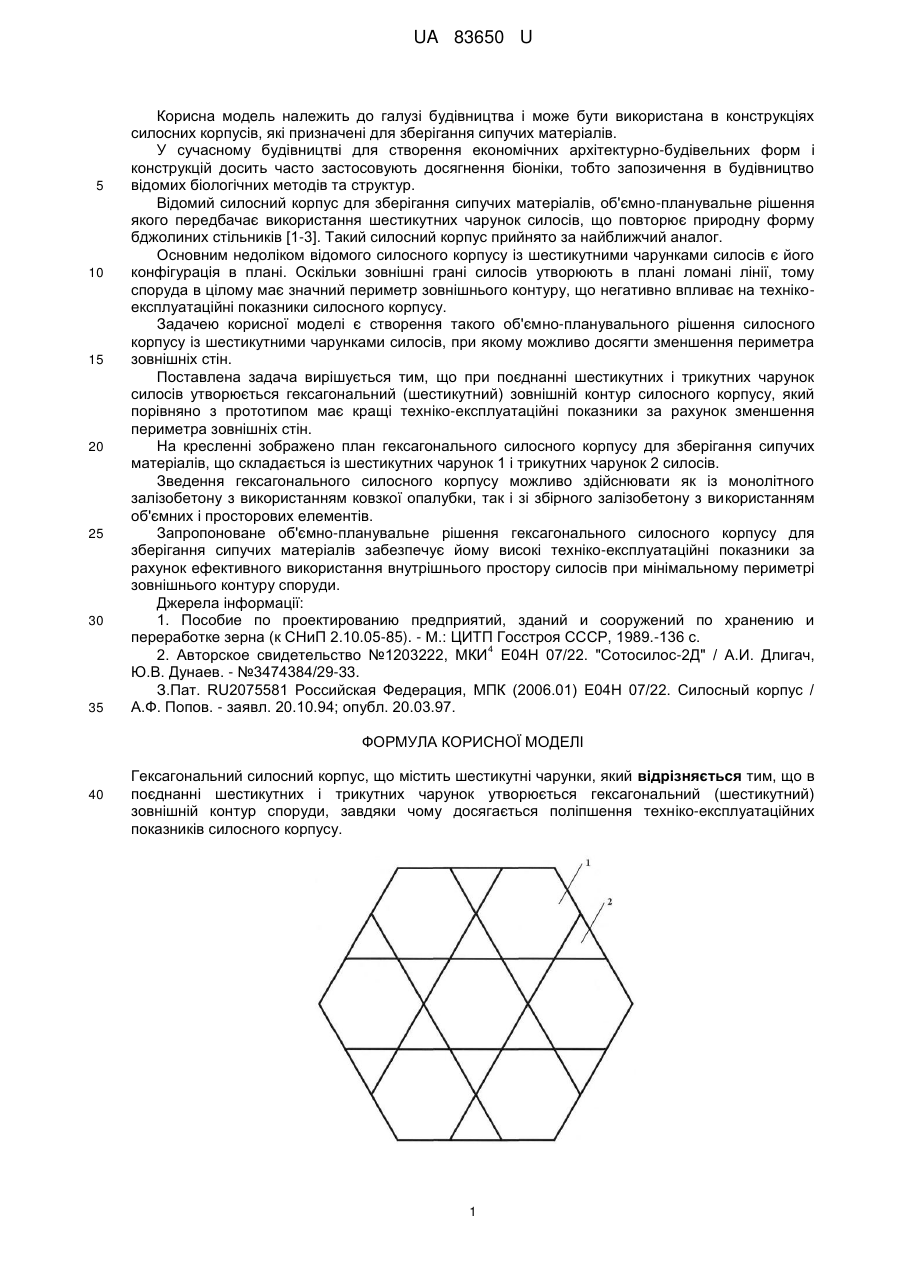

Реферат: Гексагональний силосний корпус містить шестикутні чарунки, які в поєднанні з трикутними чарунками утворюють гексагональний (шестикутний) зовнішній контур споруди, завдяки чому досягається поліпшення техніко-експлуатаційних показників силосного корпусу. UA 83650 U (54) ГЕКСАГОНАЛЬНИЙ СИЛОСНИЙ КОРПУС UA 83650 U UA 83650 U 5 10 15 20 25 30 35 Корисна модель належить до галузі будівництва і може бути використана в конструкціях силосних корпусів, які призначені для зберігання сипучих матеріалів. У сучасному будівництві для створення економічних архітектурно-будівельних форм і конструкцій досить часто застосовують досягнення біоніки, тобто запозичення в будівництво відомих біологічних методів та структур. Відомий силосний корпус для зберігання сипучих матеріалів, об'ємно-планувальне рішення якого передбачає використання шестикутних чарунок силосів, що повторює природну форму бджолиних стільників [1-3]. Такий силосний корпус прийнято за найближчий аналог. Основним недоліком відомого силосного корпусу із шестикутними чарунками силосів є його конфігурація в плані. Оскільки зовнішні грані силосів утворюють в плані ломані лінії, тому споруда в цілому має значний периметр зовнішнього контуру, що негативно впливає на технікоексплуатаційні показники силосного корпусу. Задачею корисної моделі є створення такого об'ємно-планувального рішення силосного корпусу із шестикутними чарунками силосів, при якому можливо досягти зменшення периметра зовнішніх стін. Поставлена задача вирішується тим, що при поєднанні шестикутних і трикутних чарунок силосів утворюється гексагональний (шестикутний) зовнішній контур силосного корпусу, який порівняно з прототипом має кращі техніко-експлуатаційні показники за рахунок зменшення периметра зовнішніх стін. На кресленні зображено план гексагонального силосного корпусу для зберігання сипучих матеріалів, що складається із шестикутних чарунок 1 і трикутних чарунок 2 силосів. Зведення гексагонального силосного корпусу можливо здійснювати як із монолітного залізобетону з використанням ковзкої опалубки, так і зі збірного залізобетону з використанням об'ємних і просторових елементів. Запропоноване об'ємно-планувальне рішення гексагонального силосного корпусу для зберігання сипучих матеріалів забезпечує йому високі техніко-експлуатаційні показники за рахунок ефективного використання внутрішнього простору силосів при мінімальному периметрі зовнішнього контуру споруди. Джерела інформації: 1. Пособие по проектированию предприятий, зданий и сооружений по хранению и переработке зерна (к СНиП 2.10.05-85). - М.: ЦИТП Госстроя СССР, 1989.-136 с. 4 2. Авторское свидетельство №1203222, МКИ Е04Н 07/22. "Сотосилос-2Д" / А.И. Длигач, Ю.В. Дунаев. - №3474384/29-33. З.Пат. RU2075581 Российская Федерация, МПК (2006.01) Е04Н 07/22. Силосный корпус / А.Ф. Попов. - заявл. 20.10.94; опубл. 20.03.97. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Гексагональний силосний корпус, що містить шестикутні чарунки, який відрізняється тим, що в поєднанні шестикутних і трикутних чарунок утворюється гексагональний (шестикутний) зовнішній контур споруди, завдяки чому досягається поліпшення техніко-експлуатаційних показників силосного корпусу. 1 UA 83650 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
МПК / Мітки
МПК: E04H 7/22
Мітки: гексагональний, силосний, корпус
