Пристрій для вимірювання водонепроникності, газонепроникності та морозостійкості бетону у конструкціях

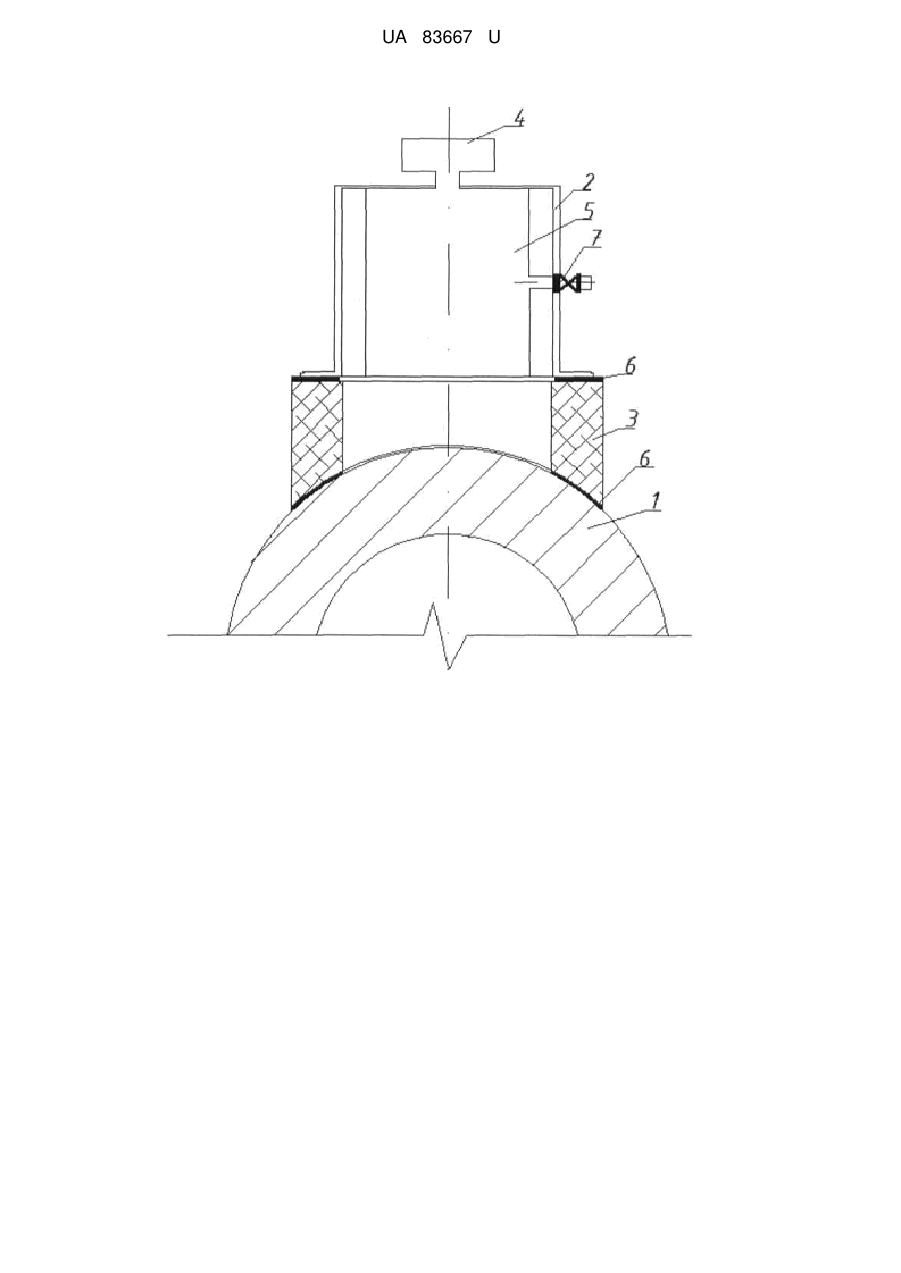

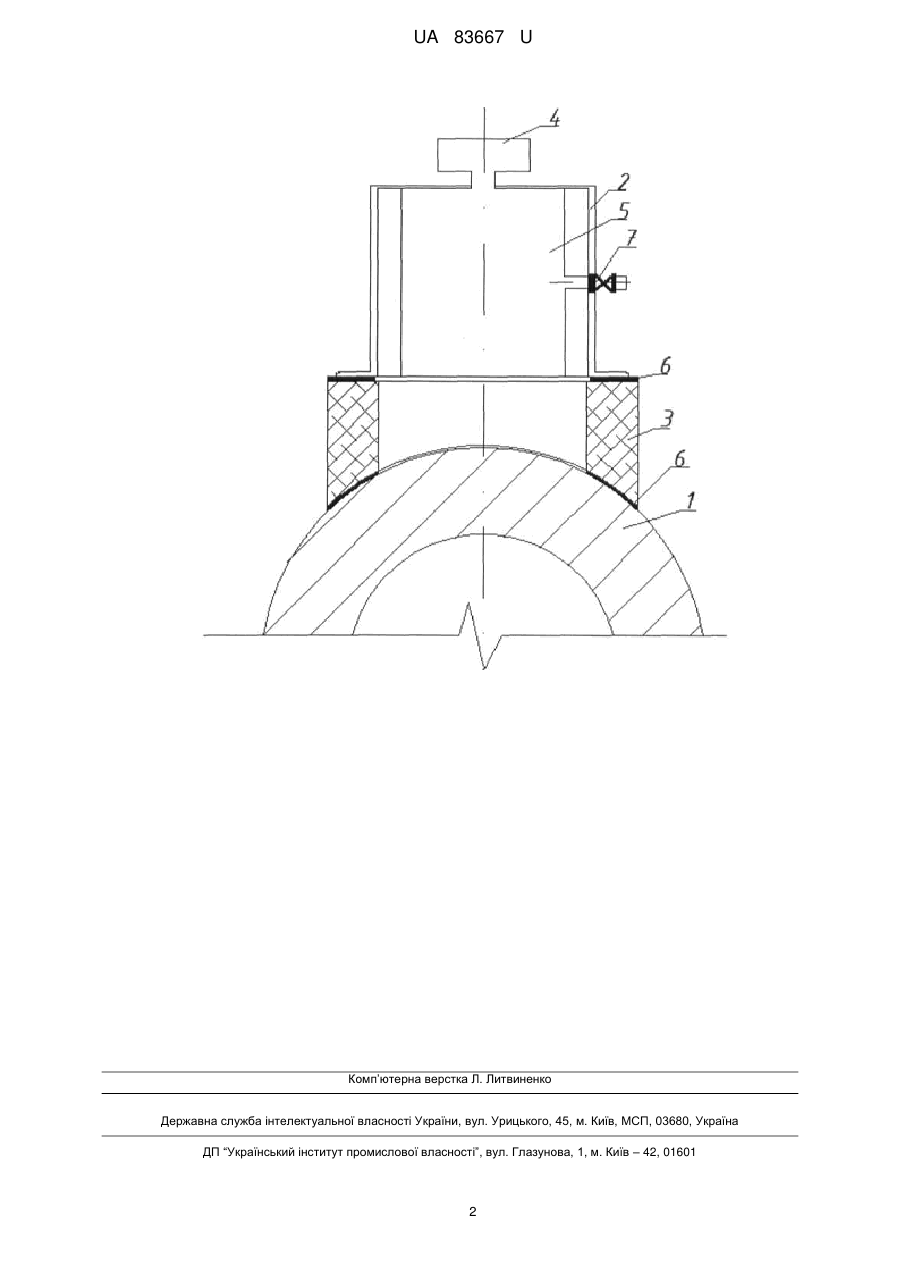

Реферат: Пристрій для вимірювання водонепроникності, газонепроникності та морозостійкості бетону у конструкціях складається з вакуум-камери, вакуумметричного датчика, вакуум-насоса, герметизуючої мастики вентиля та фланця камери, який виконаний з радіусом кривизни, що відповідає радіусу кривизни поверхні конструкції. UA 83667 U (12) UA 83667 U UA 83667 U 5 10 15 20 25 30 35 Корисна модель належить до будівництва, зокрема до методів контролю якості залізобетонних конструкцій. Відомий пристрій для оцінки водонепроникності бетону шляхом випробовування зразків циліндрів діаметром 15 та висотою 15 см під тиском води (ДСТУ Б В. 2.7-170:2008 "Методи визначення середньої густини, вологості, водопоглинання, пористості і водонепроникності", с. 11). Недоліком цього пристрою є те, що випробовування може проводитись тільки для зразків у лабораторних умовах, його реальна водонепроникність у конструкціях відрізняється від цього показника, отриманого у зразках. Відомий резонансний пристрій для оцінки морозостійкості бетону, який включає генератор частот, збуджувач механічних коливань, приймач та індикатор (Файнер М.Ш. Експрес-контроль качества бетона. К.: НИИСК.-1997. - С. 49). Недолік цього пристрою такий самий, тобто визначається морозостійкість зразка, а не конструкції, яка може суттєво відрізнятись від показників, отриманих на зразках. Найбільш близьким до корисної моделі є пристрій для вимірювання водонепроникності та морозостійкості бетону у конструкції, який складається з вакуум-камер, фланця камери, вакуумметричного датчика, вакуум-насоса, герметизуючої мастики та вентиля (Файнер М.Ш. "Бетонні та армобетонін роботи", Чернівці, ЧНУ ім. Ю. Федьковича.-2012. - С. 270). Недоліком цього пристрою є те, що він не може вимірювати опір проходження повітря на криволінійних поверхнях. Задачею корисної моделі є створення пристрою для вимірювання опору проходження повітря (корельованого з водо-, газо- та морозостійкістю бетону) крізь тіло бетону на криволінійних поверхнях конструкції. Поставлена задача вирішується застосуванням пристрою, який включає вакуум-камеру, вакуумметричний датчик, вакуум-насос, герметизуючу мастику, вентиль та фланець камери, який виконаний з радіусом кривизни, що відповідає радіусу кривизни конструкції. Схема пристрою наведена на кресленні, де 1 - конструкція, 2 - камери пристрою, 3 - фланець камери, 4 - вакуумметричний датчик, 5 - вакуум-насос, 6 - герметизуюча мастика, 7 - кран. Для виконання вимірювань герметизуючу мастику у вигляді джгута діаметром 8-10 мм укладають на зовнішній торець фланця камери і з'єднують конструкцію. Пристрій фланцем камери ставлять на вибрану та підготовлену поверхню досліджуваної конструкції та виконують вимірювання, створюючи вакуум для визначення опору проходження повітря крізь тіло бетону. Випробовування пристрою на криволінійних поверхнях конструкцій, у т.ч. центрифугованих ЛЕП, показує його роботоздатність та ефективність. Пристрій може бути також застосований для контролю газонепроникності залізобетонних конструкцій кільцевого перерізу, а також конструкції з криволінійною поверхнею з інших матеріалів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Пристрій для вимірювання водонепроникності, газонепроникності та морозостійкості бетону у конструкціях, що складається з вакуум-камери, вакуумметричного датчика, вакуум-насоса, герметизуючої мастики вентиля та фланця камери, який відрізняється тим, що фланець камери виконаний з радіусом кривизни, що відповідає радіусу кривизни поверхні конструкції. 1 UA 83667 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
