Вихровий змішувач

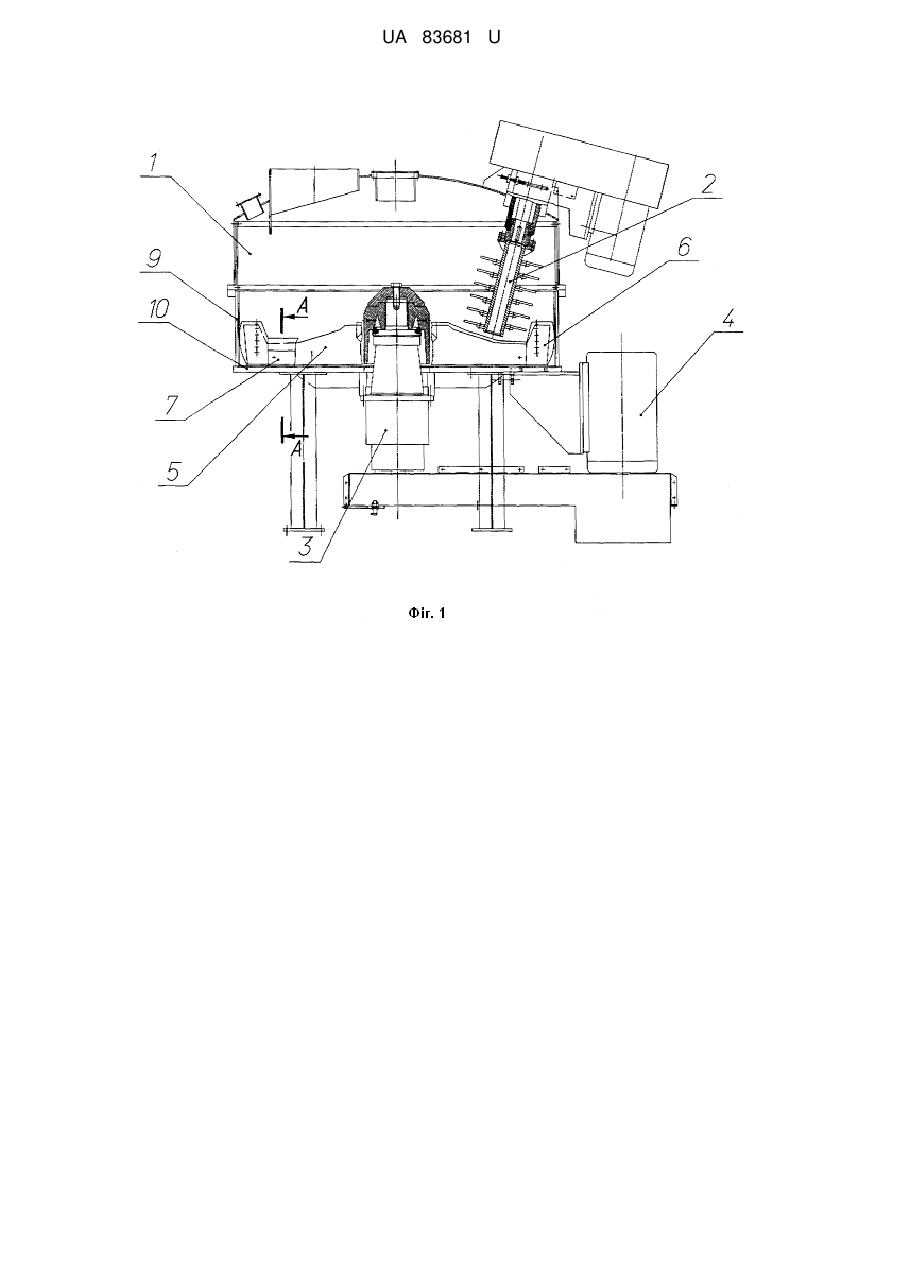

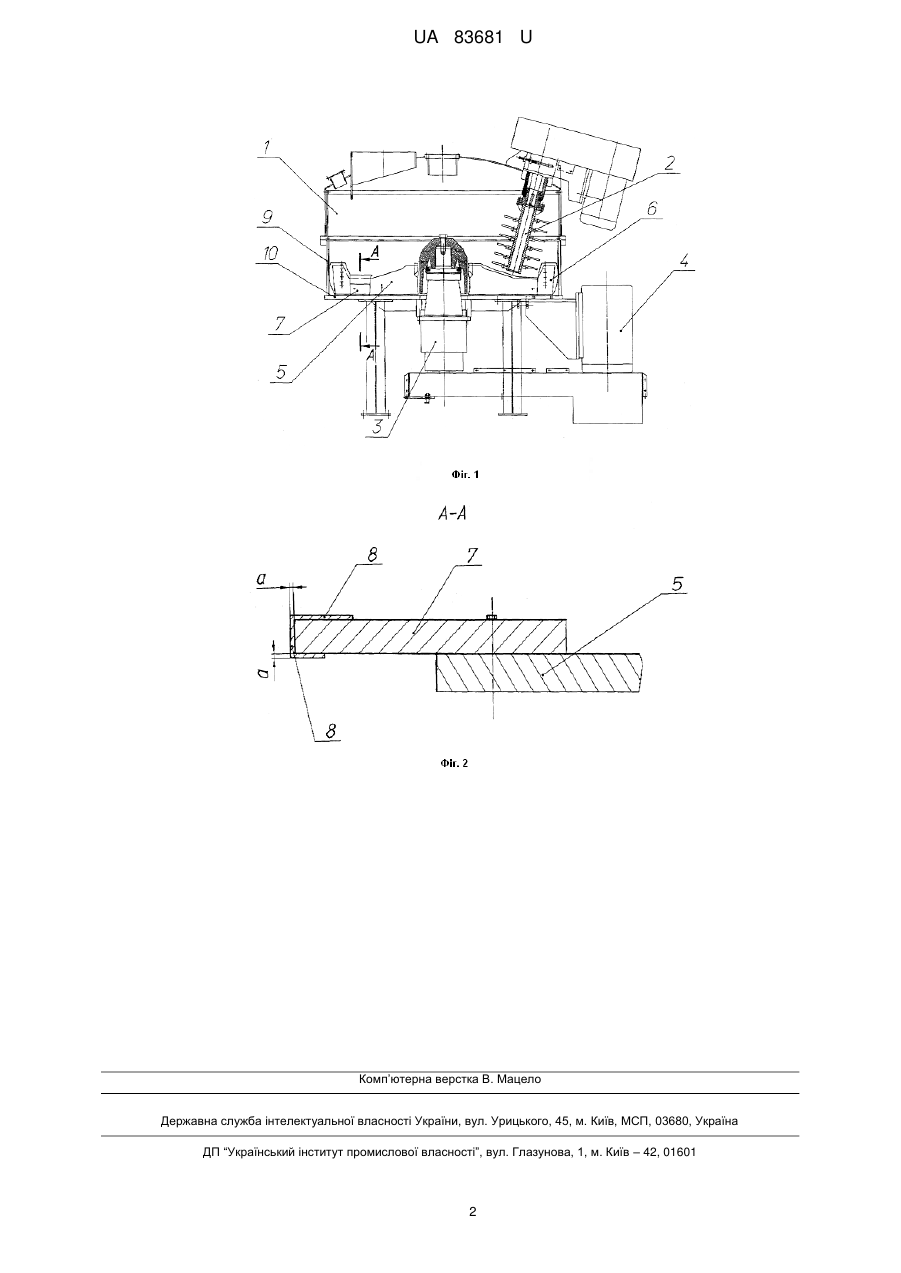

Реферат: Вихровий змішувач містить чашу з установленим у ній змішувальним органом у вигляді плужків з вертикальними й горизонтальними ножами. Робочі крайки ножів виконані зі зносостійкого матеріалу. UA 83681 U (12) UA 83681 U UA 83681 U 5 10 15 20 25 30 35 Корисна модель належить до змішувачів циклічної дії для перемішування сипучих матеріалів за допомогою мішалок, що рухаються відносно вертикальної осі, а більш конкретно до пристроїв для готування або обробки формувальних сумішей здрібнюванням, розтиранням або перемішуванням і може використовуватися для готування формувальної суміші в ливарному виробництві. Уже відомий, вибраний як прототип, вихровий змішувач, що містить чашу з установленим у ній змішувальним органом у вигляді плужків з вертикальними й горизонтальними ножами (креслення № 883/00-91-01 від 13.06.2008 року фірми "Кünкеl Wagner", Німеччина). Недоліками даної конструкції є абразивне зношування робочих крайок вертикальних і горизонтальних ножів плужків, через що необхідно часто міняти плужки змішувального органа змішувача. В основі корисної моделі стоїть задача підвищення довговічності плужків змішувального органа шляхом підвищення стійкості його ножів до абразивного зношування. Поставлена задача вирішується тим, що у вихровому змішувачі, що містить чашу з установленим у ній змішувальним органом у вигляді плужків з вертикальними й горизонтальними ножами, згідно з корисною моделлю, робочі крайки ножів виконані зі зносостійкого матеріалу. При цьому товщина а зносостійкого матеріалу становить 0,15-0,30 товщини ножа. Доведено, що нова сукупність ознак є причиною, а набутий первинний технічний результат "підвищення стійкості ножів до абразивного зношування" - наслідком. У свою чергу цей первинний технічний результат є причиною, а набутий вторинний технічний результат "підвищення довговічності плужків змішувального органа" - наслідком. Нижче корисна модель пояснюється на прикладі її виконання з посиланням на прикладені креслення, на яких представлено: на фіг. 1 - вихровий змішувач, на фіг. 2 - те ж саме, переріз АА за фіг. 1. Пропонований вихровий змішувач містить чашу 1 з установленим на верхній частині ротором 2, у центрі якої розміщений змішувальний орган 3 з приводом 4, що містить три плужки 5. На плужках 5 установлені вертикальні ножі 6 і горизонтальні ножі 7. Робочі крайки 8 ножів 6 і 7 виконані зі зносостійкого матеріалу, нанесеного на ножі методом наплавлення. При цьому бічний зазор між вертикальними ножами 6 і стінкою 9 чаші 1 становить 1-5 мм, а донний зазор між горизонтальними ножами 7 і днищем 10 чаші 1 становить 2-6 мм. Пропонований вихровий змішувач працює в такий спосіб. У чашу 1 змішувача подають дозовано необхідні для готування формувальної суміші компоненти, де їх за допомогою трьох плужків 5 змішувального органа 3 перемішують, а за допомогою ротора 2 формувальну суміш розпушують. Готова суміш із вихрового змішувача надходить на формувальну лінію для виготовлення ливарних форм (на кресленні не показані). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 1. Вихровий змішувач, що містить чашу з установленим у ній змішувальним органом у вигляді плужків з вертикальними й горизонтальними ножами, який відрізняється тим, що робочі крайки ножів виконані зі зносостійкого матеріалу. 2. Змішувач за п. 1, який відрізняється тим, що товщина зносостійкого матеріалу становить 0,15-0,30 товщини ножа. 1 UA 83681 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
