Вихровий змішувач

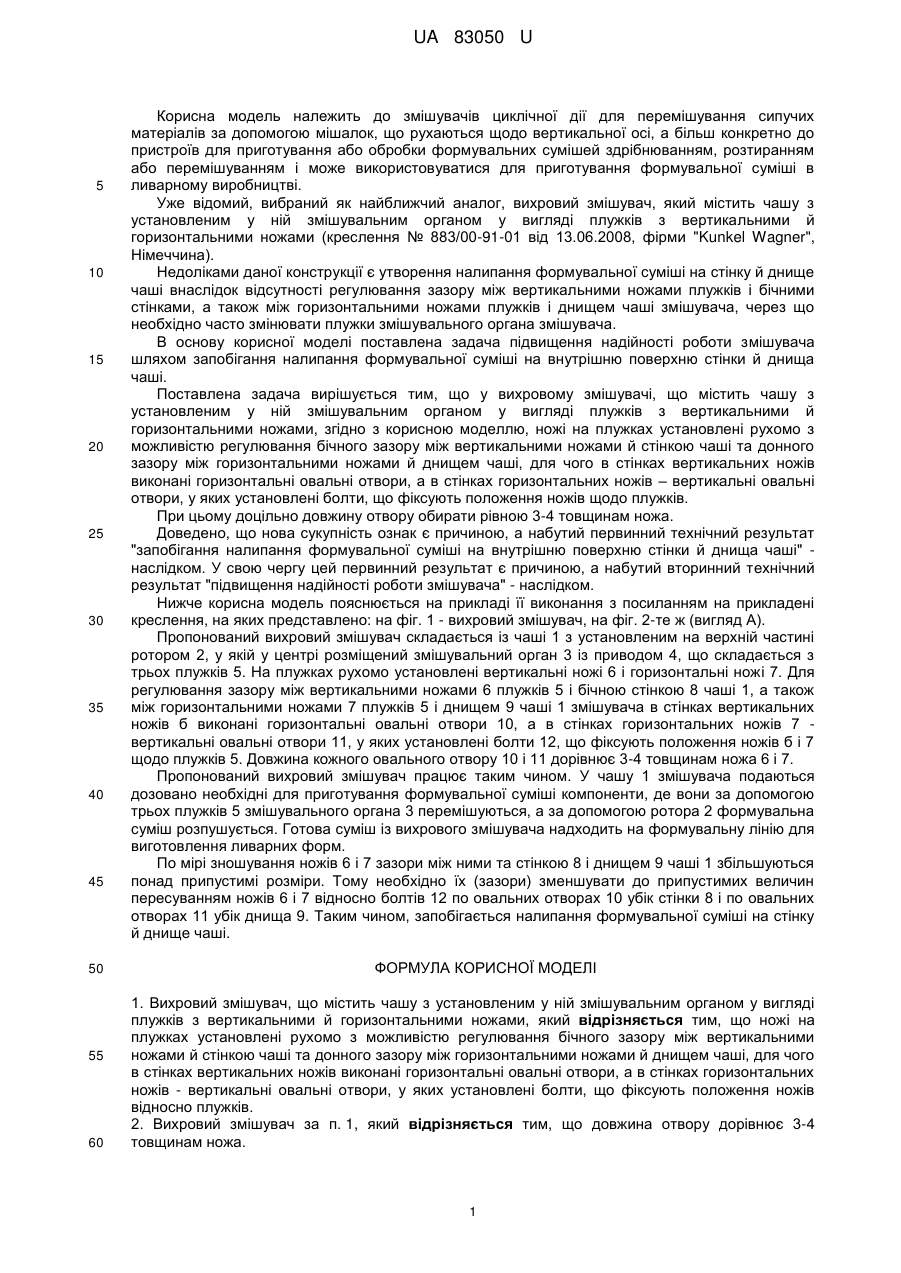

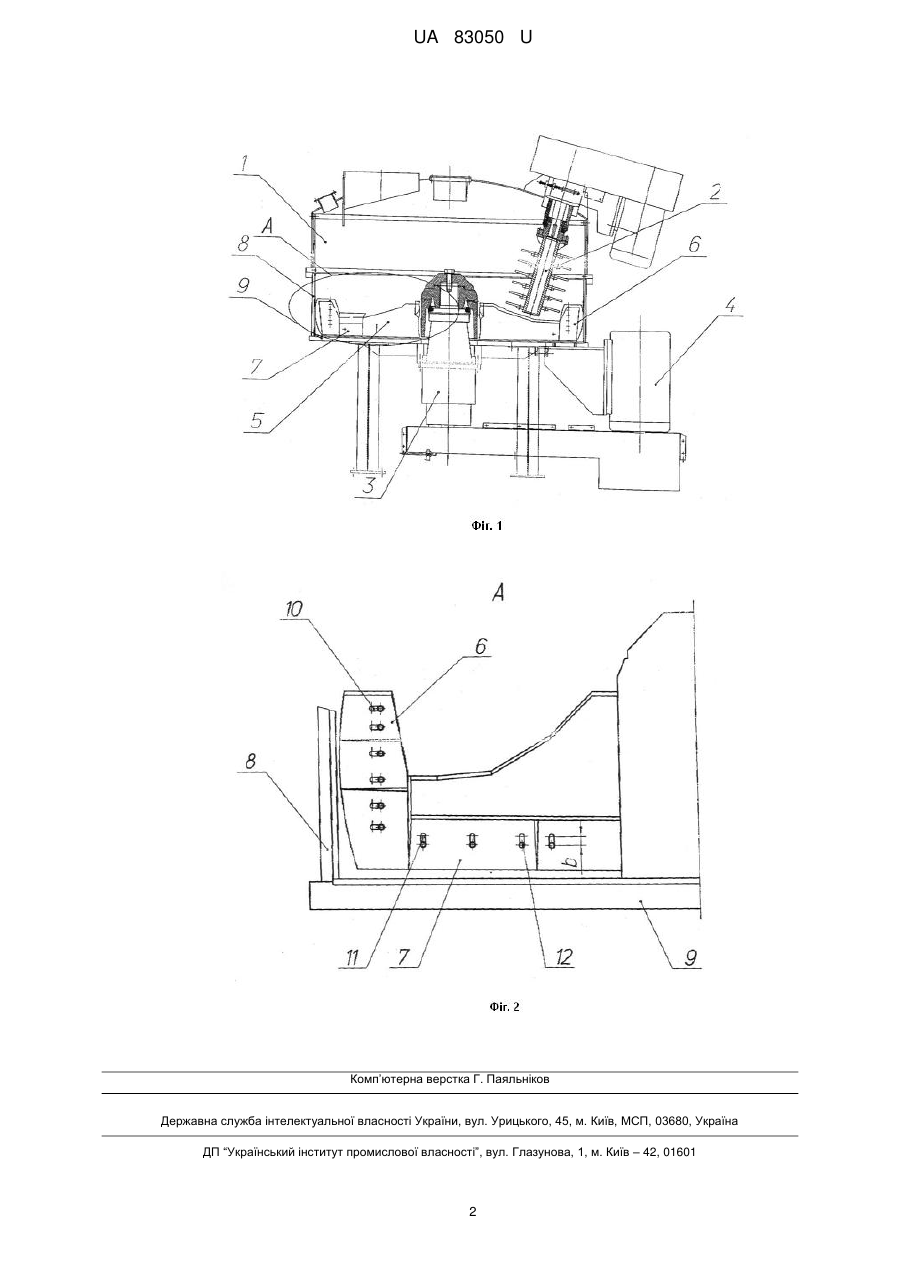

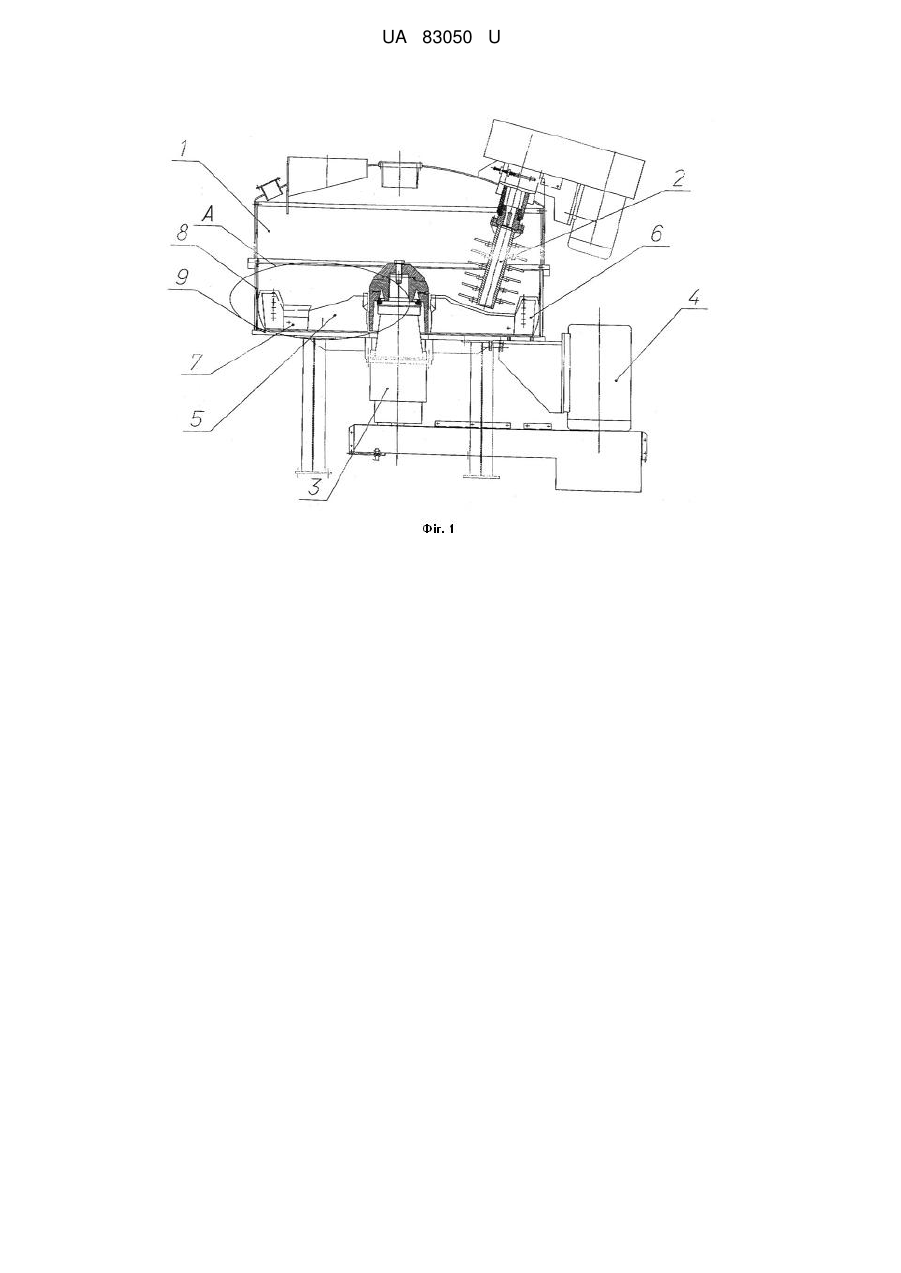

Реферат: Вихровий змішувач містить чашу з установленим у ній змішувальним органом у вигляді плужків з вертикальними й горизонтальними ножами. Ножі на плужках установлені рухомо з можливістю регулювання бічного зазору між вертикальними ножами й стінкою чаші та донного зазору між горизонтальними ножами й днищем чаші, для чого в стінках вертикальних ножів виконані горизонтальні овальні отвори, а в стінках горизонтальних ножів - вертикальні овальні отвори, у яких установлені болти, що фіксують положення ножів відносно плужків. UA 83050 U (12) UA 83050 U UA 83050 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до змішувачів циклічної дії для перемішування сипучих матеріалів за допомогою мішалок, що рухаються щодо вертикальної осі, а більш конкретно до пристроїв для приготування або обробки формувальних сумішей здрібнюванням, розтиранням або перемішуванням і може використовуватися для приготування формувальної суміші в ливарному виробництві. Уже відомий, вибраний як найближчий аналог, вихровий змішувач, який містить чашу з установленим у ній змішувальним органом у вигляді плужків з вертикальними й горизонтальними ножами (креслення № 883/00-91-01 від 13.06.2008, фірми "Kunkel Wagner", Німеччина). Недоліками даної конструкції є утворення налипання формувальної суміші на стінку й днище чаші внаслідок відсутності регулювання зазору між вертикальними ножами плужків і бічними стінками, а також між горизонтальними ножами плужків і днищем чаші змішувача, через що необхідно часто змінювати плужки змішувального органа змішувача. В основу корисної моделі поставлена задача підвищення надійності роботи змішувача шляхом запобігання налипання формувальної суміші на внутрішню поверхню стінки й днища чаші. Поставлена задача вирішується тим, що у вихровому змішувачі, що містить чашу з установленим у ній змішувальним органом у вигляді плужків з вертикальними й горизонтальними ножами, згідно з корисною моделлю, ножі на плужках установлені рухомо з можливістю регулювання бічного зазору між вертикальними ножами й стінкою чаші та донного зазору між горизонтальними ножами й днищем чаші, для чого в стінках вертикальних ножів виконані горизонтальні овальні отвори, а в стінках горизонтальних ножів – вертикальні овальні отвори, у яких установлені болти, що фіксують положення ножів щодо плужків. При цьому доцільно довжину отвору обирати рівною 3-4 товщинам ножа. Доведено, що нова сукупність ознак є причиною, а набутий первинний технічний результат "запобігання налипання формувальної суміші на внутрішню поверхню стінки й днища чаші" наслідком. У свою чергу цей первинний результат є причиною, а набутий вторинний технічний результат "підвищення надійності роботи змішувача" - наслідком. Нижче корисна модель пояснюється на прикладі її виконання з посиланням на прикладені креслення, на яких представлено: на фіг. 1 - вихровий змішувач, на фіг. 2-те ж (вигляд А). Пропонований вихровий змішувач складається із чаші 1 з установленим на верхній частині ротором 2, у якій у центрі розміщений змішувальний орган 3 із приводом 4, що складається з трьох плужків 5. На плужках рухомо установлені вертикальні ножі 6 і горизонтальні ножі 7. Для регулювання зазору між вертикальними ножами 6 плужків 5 і бічною стінкою 8 чаші 1, а також між горизонтальними ножами 7 плужків 5 і днищем 9 чаші 1 змішувача в стінках вертикальних ножів б виконані горизонтальні овальні отвори 10, а в стінках горизонтальних ножів 7 вертикальні овальні отвори 11, у яких установлені болти 12, що фіксують положення ножів б і 7 щодо плужків 5. Довжина кожного овального отвору 10 і 11 дорівнює 3-4 товщинам ножа 6 і 7. Пропонований вихровий змішувач працює таким чином. У чашу 1 змішувача подаються дозовано необхідні для приготування формувальної суміші компоненти, де вони за допомогою трьох плужків 5 змішувального органа 3 перемішуються, а за допомогою ротора 2 формувальна суміш розпушується. Готова суміш із вихрового змішувача надходить на формувальну лінію для виготовлення ливарних форм. По мірі зношування ножів 6 і 7 зазори між ними та стінкою 8 і днищем 9 чаші 1 збільшуються понад припустимі розміри. Тому необхідно їх (зазори) зменшувати до припустимих величин пересуванням ножів 6 і 7 відносно болтів 12 по овальних отворах 10 убік стінки 8 і по овальних отворах 11 убік днища 9. Таким чином, запобігається налипання формувальної суміші на стінку й днище чаші. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Вихровий змішувач, що містить чашу з установленим у ній змішувальним органом у вигляді плужків з вертикальними й горизонтальними ножами, який відрізняється тим, що ножі на плужках установлені рухомо з можливістю регулювання бічного зазору між вертикальними ножами й стінкою чаші та донного зазору між горизонтальними ножами й днищем чаші, для чого в стінках вертикальних ножів виконані горизонтальні овальні отвори, а в стінках горизонтальних ножів - вертикальні овальні отвори, у яких установлені болти, що фіксують положення ножів відносно плужків. 2. Вихровий змішувач за п. 1, який відрізняється тим, що довжина отвору дорівнює 3-4 товщинам ножа. 1 UA 83050 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
