Склад клію для липких стрічок

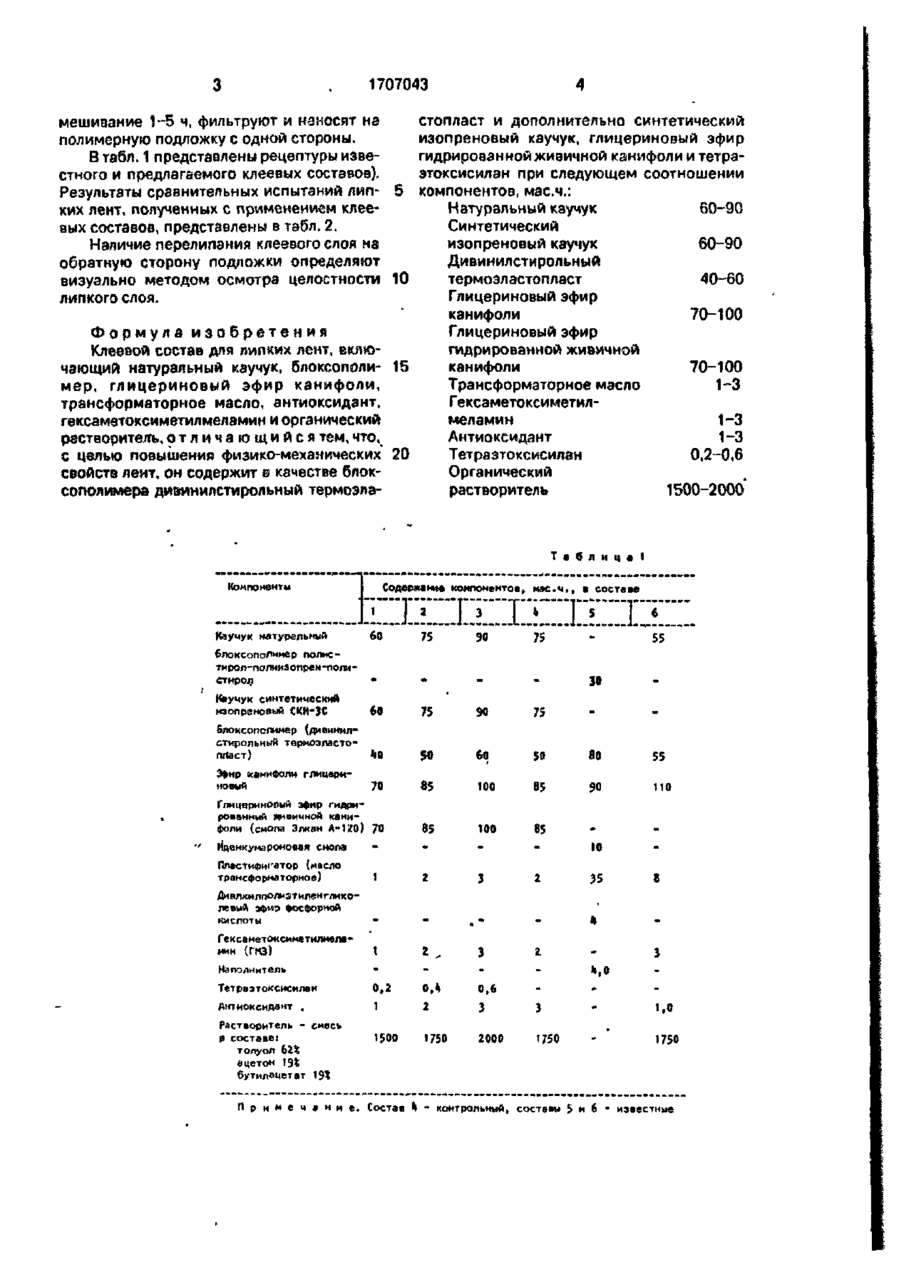

Изооретеиие относится s получению c клеевых состааоа, используемых при изготовлении липких лент, чувствительных к давлению, находящих широкое применение l/ізобретение относится к получению клеевых составов, мспользуемух при изготовлении липких лент, чувствительных к давлению, находящих широкое применение в различных областях народного хозяйств?. Цаль изобретения - повышение физикомеханическу;х свойств лент. Для получения клеевого состава 'используют сиитетачесгса-ій изогфеноаый каучук СКИ-ЗС, тетраэтоксисилан СвН?оН4. дивинилстмрольный термоэластопласт (ТУ 3840359-8j, глицериновый гидрированной живичной кзьифоли Злкам-120, хорошо растворимая в эфирах, спиртах, бензине и др. растворителях, гексеметоксимеламин - смола ГМ-3. Клеевую компоэиимю готовят следующим образом. 2 в различных областях народного хозяйства. Изобретете позволяет повысить фюикомехэнмческие свойства лент за СЧЄЇ использования в клеевой композиции в качества бяокеополммера дизинипстирольного термоэлзстопласта и дополнительного содержания синтетического изолренового каучука, глицеринового эфира гидрированной живичной канифоли и тетраэтоксисилана. Клеевой состав содержит, мас.ч,: натуральный каучук 60-90, синтетический изопреновый каучук 60-90,, дивинилстирояьныД термоэластопласт 40-60, глицериновый эфир канифоли 70-100, глицврмновый д&ілр гидрированной жиоичной хзнифоли /0-100, трансформаторное масло 1-3, гексаметоксимелзмин 1-3, знгиоксидэнт 1-3, тетраэтоксисилан 0,2-0,6, органический растворитель 1500-2000.2 табп. 3 смеситель с механической мешалкой загружают согласно рецептуре натуральный каучук, дивинмлстирольный теркоэг.астоппаст, синтетический изопреновый каучук, предварительно их измельчив, добазляют2/3 смеси растворителей в составе, %: толуол 62;оагдетон 19; бутилацетат 19%, дают выдержку ^ я набухания 2-4 ч и перемешивают до полного растворения. Затем з смеситель добавляют агенты липкости глицериновый эфир канифоли и смолу элкан-?20 v, остальное количества - 1/3 указанных растворителей и перемешивают в реакторе в течение 10-12 ч до полного растворения. Затем а реактор добавляют пластификатор - трансформаторное масло, антиоксидант - фенил- /$-нафтиланин (ионол, н&озсн-Д), гексаметоксиметилмеламин, тетраэтоксисилан и продолжают пер& 1707043 мешивание 1-5 ч, фильтруют и наносят на полимерную подложку с одной стороны. В табл. 1 представлены рецептуры известного и предлагаемого клеевых составов). Результаты сравнительных испытаний лип- 5 ких лент, полученных с применением клеевых составов, представлены в табл. 2. Наличие перелипания клеевого слоя на обратную сторону подложки определяют визуально методом осмотра целостности 10 липкого слоя. стопласт и дополнительно синтетический изопреновый каучук, глицериновый эфир гидрированной жизичной канифоли и тетрээтоксисилан при следующем соотношении компонентов, мас.ч.: Натуральный каучук 60-90 Синтетический изопреновый каучук 60-90 Дивинилстирольный термоэластопласт 40-60 Глицериновый эфир канифоли 7О-100 Глицериновый эфир Формула изобретения Клеевой состав для липких лент, вклюгидрированной живичной чающий натуральный каучук, блоксополи- 15 канифоли 70-100 мер, глицериновый эфир канифоли, Трансформаторное масло 1-3 трансформаторное масло, антиоксидант, Гексаметокси метилгексаметоксиметилмеламим и органический мел амин 1-3 растворитель, о т л и ч а ю щ и й с я тем, что, Антиоксидант 1-3 с целью повышения физико-механических 20 Тетраэтоксисилан 0,2-0,6 свойств лент, он содержит в качестве блокОрганический сополимера дивинилстирольный термоэларастворитель 1500-2000 Ті Компоненты бл и це 1 Содержание компонентой, мас.ч., t составе Каучук натуральный 60 блоксополииер полистирол-полнизопрен -полистирол • Каучук синтетический изопреновый СКИ-ЗС 75 90 75 55 30 60 75 90 75 Блоксополимер (дивинилстиропьный териоэластоппаст) *Ю 50 60 50 в о 55 Эфир канифоли глицериновый 85 100 85 90 110 100 „ «, 85 10 3 2 35 8 70 Глицериновый эфир гидрированный типичной канифоли (смола Элкан А-120) 70 иденкумароноаая смола 85 Пластификатор {масло трансформаторное) I 2 Дивлкилполиэтилвнгликопевый эфмэ фосфорной КИСЛОТЫ Гек са метоксиметилмеламим (ГМЗ) 1 Наполнитель Тетраэтоксисилаи 0,2 Антиоксидант . 1 2 3 3 1,0 1500 1750 2000 1750 1750 Растворитель - смесь К составе: толуол Ы% ацетон 19* бутилацетат ]?$ П р и м е ч а н и е . 0,6 Состав 4 - контрольный, составы 5 и 6 - известные 1707043 Т а б л и ц а 2 Іок&затели Свойства 1 [2 а Адгезия, Н/мм : при 25*5"С СВОЙСТВ 1» состава 1' h 0,81 0,86 0,62 0,75 0,8 0,75 0,79 0,82 0,80 0,72 0,69 0,71 0,12 о.оэ 0.13 0,3 0,35 0,3 0.2 0,12 0,2 0,5 780 580 360 1*20 3*0 18 18 19 19 1919 ИНН 18 18 19 19 19 19 Перелипвние л и п к о г о слон на обратную с т о рону: при 25*5 в С Кет Нет Нет Нет Нет Кет после выдержки, при 70#С втечение 72 ч -и. -И -и. Есть после аыдержки при 70°С о течение 72 j Сдвиг» н и : при 25*5*С после выдержки при 70*С в течение 72 ч Прочность клеевой пленки: при 25±5"С 550 после выдержки при 70*С ятеменив 72 ч 0.5 Толщина липкого слои, Есть Характер рвэмотки. липкой ленты с рулона со скоростью 10,0м/иин при 2 5 t b * Когеяия Адгеэи после ускоренног о старения Предел прочности при сдвиге липких лемт, склеенных липкими слоями друг к другу при скорости нагружечия t00 мм/мин, Н/миЗ; при 25*5 после искусственного старения 0,59 0,69 0,67 0,35 0,51 0,62 0,60 о.зо 500 630 612 1.75 33 35 32 0 бремя сползания с к л е й ки под нагрузкой 1,5 к г при площади склейки 1,16 см* ( к о гезионные свойства) при 25±5"С Прозрачность,% Редактор Н.Яцола Составитель ГМишензниковэ Техред М.Моргентал Корректор О.Ципле Заказ 240 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 1 ?3035, Москва, Ж-35. Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
