Вальцьова дробарка

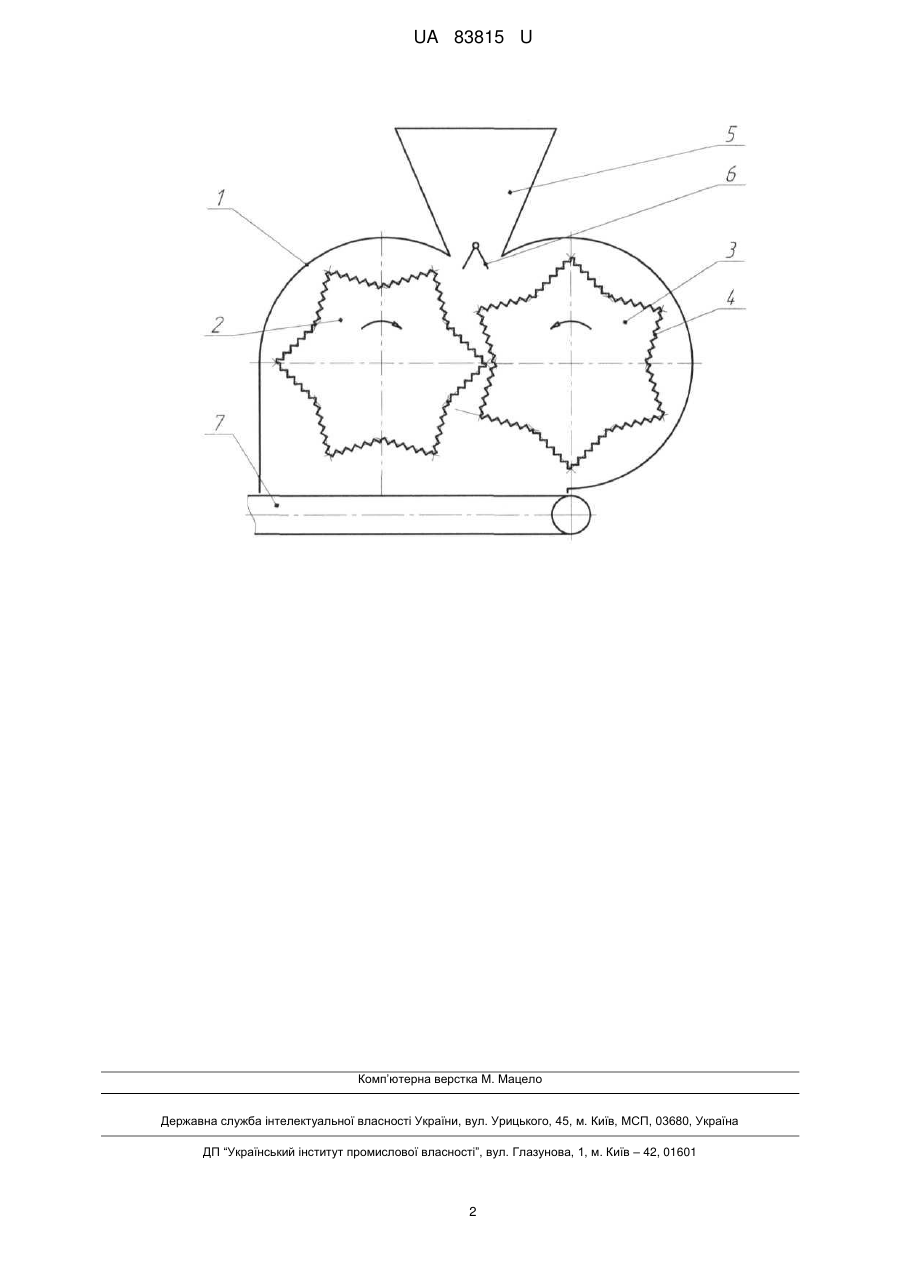

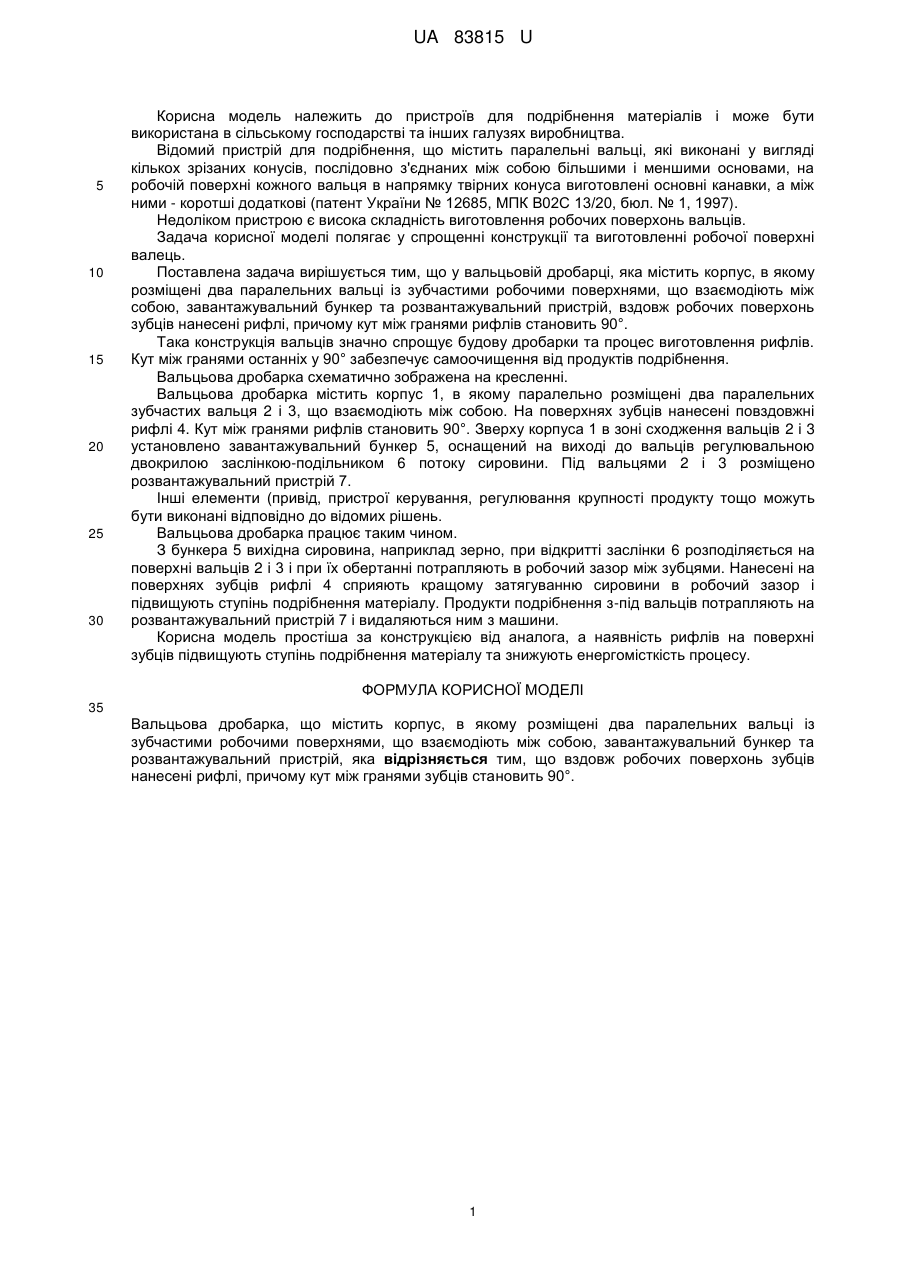

Реферат: UA 83815 U UA 83815 U 5 10 15 20 25 30 Корисна модель належить до пристроїв для подрібнення матеріалів і може бути використана в сільському господарстві та інших галузях виробництва. Відомий пристрій для подрібнення, що містить паралельні вальці, які виконані у вигляді кількох зрізаних конусів, послідовно з'єднаних між собою більшими і меншими основами, на робочій поверхні кожного вальця в напрямку твірних конуса виготовлені основні канавки, а між ними - коротші додаткові (патент України № 12685, МПК В02С 13/20, бюл. № 1, 1997). Недоліком пристрою є висока складність виготовлення робочих поверхонь вальців. Задача корисної моделі полягає у спрощенні конструкції та виготовленні робочої поверхні валець. Поставлена задача вирішується тим, що у вальцьовій дробарці, яка містить корпус, в якому розміщені два паралельних вальці із зубчастими робочими поверхнями, що взаємодіють між собою, завантажувальний бункер та розвантажувальний пристрій, вздовж робочих поверхонь зубців нанесені рифлі, причому кут між гранями рифлів становить 90°. Така конструкція вальців значно спрощує будову дробарки та процес виготовлення рифлів. Кут між гранями останніх у 90° забезпечує самоочищення від продуктів подрібнення. Вальцьова дробарка схематично зображена на кресленні. Вальцьова дробарка містить корпус 1, в якому паралельно розміщені два паралельних зубчастих вальця 2 і 3, що взаємодіють між собою. На поверхнях зубців нанесені повздовжні рифлі 4. Кут між гранями рифлів становить 90°. Зверху корпуса 1 в зоні сходження вальців 2 і 3 установлено завантажувальний бункер 5, оснащений на виході до вальців регулювальною двокрилою заслінкою-подільником 6 потоку сировини. Під вальцями 2 і 3 розміщено розвантажувальний пристрій 7. Інші елементи (привід, пристрої керування, регулювання крупності продукту тощо можуть бути виконані відповідно до відомих рішень. Вальцьова дробарка працює таким чином. З бункера 5 вихідна сировина, наприклад зерно, при відкритті заслінки 6 розподіляється на поверхні вальців 2 і 3 і при їх обертанні потрапляють в робочий зазор між зубцями. Нанесені на поверхнях зубців рифлі 4 сприяють кращому затягуванню сировини в робочий зазор і підвищують ступінь подрібнення матеріалу. Продукти подрібнення з-під вальців потрапляють на розвантажувальний пристрій 7 і видаляються ним з машини. Корисна модель простіша за конструкцією від аналога, а наявність рифлів на поверхні зубців підвищують ступінь подрібнення матеріалу та знижують енергомісткість процесу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Вальцьова дробарка, що містить корпус, в якому розміщені два паралельних вальці із зубчастими робочими поверхнями, що взаємодіють між собою, завантажувальний бункер та розвантажувальний пристрій, яка відрізняється тим, що вздовж робочих поверхонь зубців нанесені рифлі, причому кут між гранями зубців становить 90°. 1 UA 83815 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
