Пристрій для захисту воріт тваринницьких приміщень

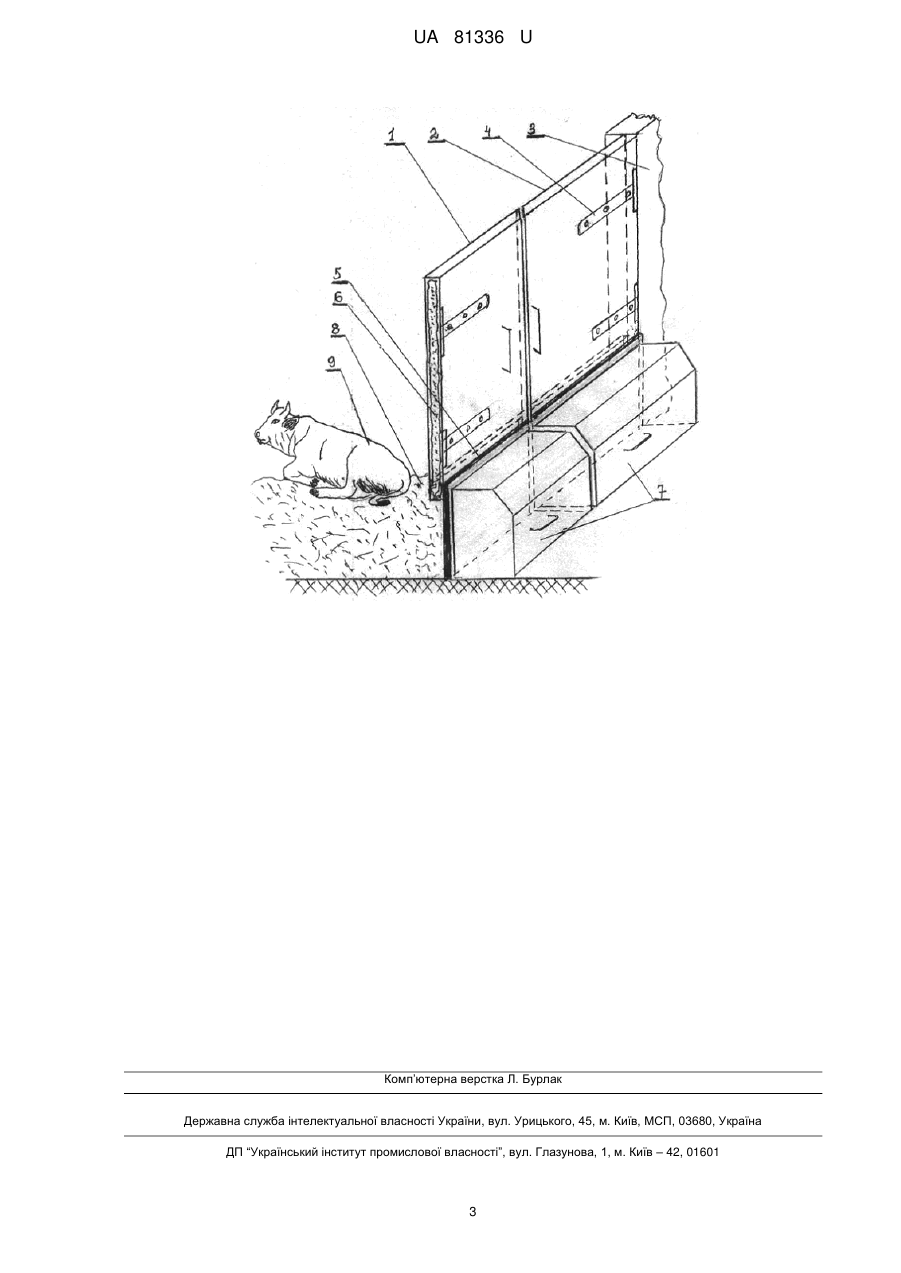

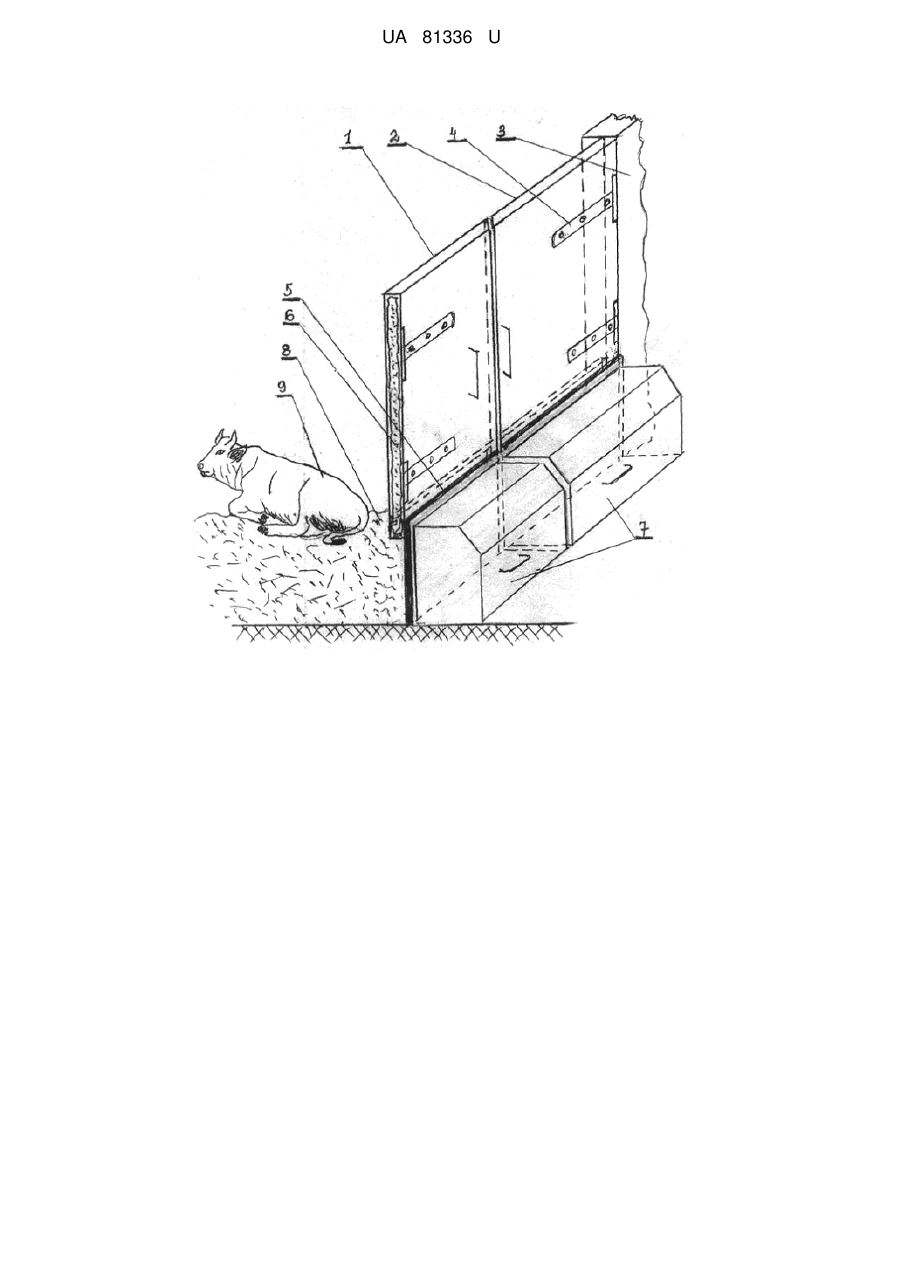

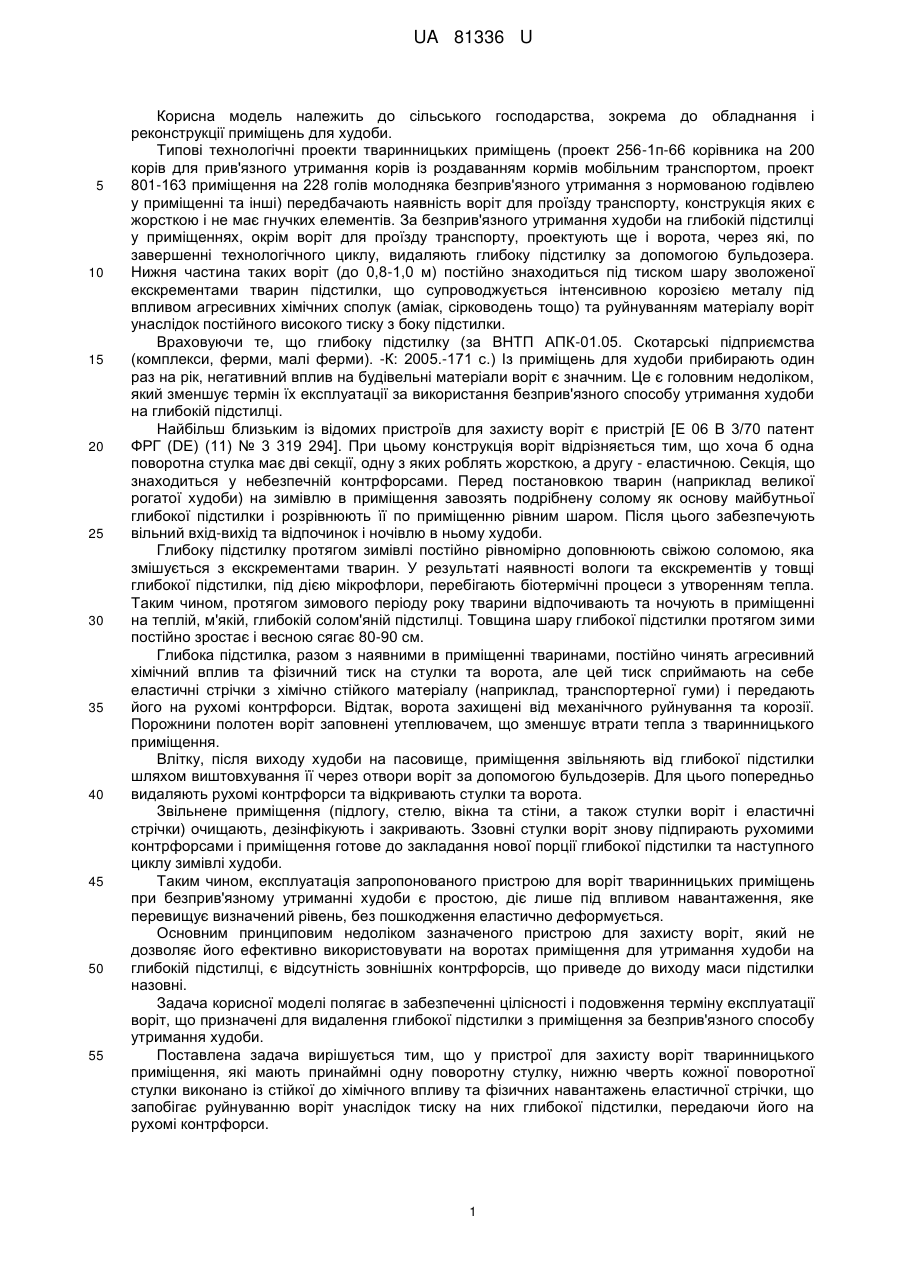

Реферат: UA 81336 U UA 81336 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільського господарства, зокрема до обладнання і реконструкції приміщень для худоби. Типові технологічні проекти тваринницьких приміщень (проект 256-1п-66 корівника на 200 корів для прив'язного утримання корів із роздаванням кормів мобільним транспортом, проект 801-163 приміщення на 228 голів молодняка безприв'язного утримання з нормованою годівлею у приміщенні та інші) передбачають наявність воріт для проїзду транспорту, конструкція яких є жорсткою і не має гнучких елементів. За безприв'язного утримання худоби на глибокій підстилці у приміщеннях, окрім воріт для проїзду транспорту, проектують ще і ворота, через які, по завершенні технологічного циклу, видаляють глибоку підстилку за допомогою бульдозера. Нижня частина таких воріт (до 0,8-1,0 м) постійно знаходиться під тиском шару зволоженої екскрементами тварин підстилки, що супроводжується інтенсивною корозією металу під впливом агресивних хімічних сполук (аміак, сірководень тощо) та руйнуванням матеріалу воріт унаслідок постійного високого тиску з боку підстилки. Враховуючи те, що глибоку підстилку (за ВНТП АПК-01.05. Скотарські підприємства (комплекси, ферми, малі ферми). -К: 2005.-171 с.) Із приміщень для худоби прибирають один раз на рік, негативний вплив на будівельні матеріали воріт є значним. Це є головним недоліком, який зменшує термін їх експлуатації за використання безприв'язного способу утримання худоби на глибокій підстилці. Найбільш близьким із відомих пристроїв для захисту воріт є пристрій [Е 06 В 3/70 патент ФРГ (DE) (11) № 3 319 294]. При цьому конструкція воріт відрізняється тим, що хоча б одна поворотна стулка має дві секції, одну з яких роблять жорсткою, а другу - еластичною. Секція, що знаходиться у небезпечній контрфорсами. Перед постановкою тварин (наприклад великої рогатої худоби) на зимівлю в приміщення завозять подрібнену солому як основу майбутньої глибокої підстилки і розрівнюють її по приміщенню рівним шаром. Після цього забезпечують вільний вхід-вихід та відпочинок і ночівлю в ньому худоби. Глибоку підстилку протягом зимівлі постійно рівномірно доповнюють свіжою соломою, яка змішується з екскрементами тварин. У результаті наявності вологи та екскрементів у товщі глибокої підстилки, під дією мікрофлори, перебігають біотермічні процеси з утворенням тепла. Таким чином, протягом зимового періоду року тварини відпочивають та ночують в приміщенні на теплій, м'якій, глибокій солом'яній підстилці. Товщина шару глибокої підстилки протягом зими постійно зростає і весною сягає 80-90 см. Глибока підстилка, разом з наявними в приміщенні тваринами, постійно чинять агресивний хімічний вплив та фізичний тиск на стулки та ворота, але цей тиск сприймають на себе еластичні стрічки з хімічно стійкого матеріалу (наприклад, транспортерної гуми) і передають його на рухомі контрфорси. Відтак, ворота захищені від механічного руйнування та корозії. Порожнини полотен воріт заповнені утеплювачем, що зменшує втрати тепла з тваринницького приміщення. Влітку, після виходу худоби на пасовище, приміщення звільняють від глибокої підстилки шляхом виштовхування її через отвори воріт за допомогою бульдозерів. Для цього попередньо видаляють рухомі контрфорси та відкривають стулки та ворота. Звільнене приміщення (підлогу, стелю, вікна та стіни, а також стулки воріт і еластичні стрічки) очищають, дезінфікують і закривають. Ззовні стулки воріт знову підпирають рухомими контрфорсами і приміщення готове до закладання нової порції глибокої підстилки та наступного циклу зимівлі худоби. Таким чином, експлуатація запропонованого пристрою для воріт тваринницьких приміщень при безприв'язному утриманні худоби є простою, діє лише під впливом навантаження, яке перевищує визначений рівень, без пошкодження еластично деформується. Основним принциповим недоліком зазначеного пристрою для захисту воріт, який не дозволяє його ефективно використовувати на воротах приміщення для утримання худоби на глибокій підстилці, є відсутність зовнішніх контрфорсів, що приведе до виходу маси підстилки назовні. Задача корисної моделі полягає в забезпеченні цілісності і подовження терміну експлуатації воріт, що призначені для видалення глибокої підстилки з приміщення за безприв'язного способу утримання худоби. Поставлена задача вирішується тим, що у пристрої для захисту воріт тваринницького приміщення, які мають принаймні одну поворотну стулку, нижню чверть кожної поворотної стулки виконано із стійкої до хімічного впливу та фізичних навантажень еластичної стрічки, що запобігає руйнуванню воріт унаслідок тиску на них глибокої підстилки, передаючи його на рухомі контрфорси. 1 UA 81336 U 5 10 15 20 Простота конструкції та надійність роботи пристрою забезпечують його багаторазове використання і збільшення терміну експлуатації воріт у приміщеннях для безприв'язного утримання худоби на глибокій підстилці, а виконання деталей воріт з еластичної стрічки дає змогу ефективно дезінфікувати та багаторазово використовувати запропоновану конструкцію. Ворота складаються з наступних деталей. Стулки 1 та 2 воріт рухомо навішені на несучу конструкцію 3 навісами 4. У нижній третині із зовнішньої сторони до кожної стулки прикріплено еластичну стрічку 5 (наприклад, із транспортерної гуми). Порожнини стулок воріт заповнені утеплювачем 6. Ззовні приміщення еластичні стрічки 5 підперті рухомими контрфорсами 7, а зсередини вони знаходяться під постійним тиском глибокої підстилки 8 та маси тварин 9. Ворота працюють наступним чином. На несучі конструкції 3 приміщення рухливо навішують стулки 1 та 2 воріт із прикріпленими до їх полотен у нижній частині еластичними стрічками 5. Ззовні ці стрічки підпирають рухомими, що вимагає додаткових витрат енергії, але дозволяє подовжити термін дії дорогих конструктивних елементів воріт. При цьому: - цілісність стулок воріт забезпечують за рахунок заміни частини основного матеріалу еластичними стрічками, які запобігають тиску на дерев'яну або металеву основу полотна воріт, передаючи його на рухомі контрфорси; - термін експлуатації воріт підвищують за рахунок виключення агресивного хімічного впливу глибокої підстилки на схильний до корозії або гниття матеріал основи полотна (залізо, дерево); - теплофізичні характеристики приміщення поліпшуються унаслідок зменшення теплопровідності воріт за використання утеплювача, яким заповнені порожнини між полотнами (наприклад, пінополіуретану). Технологічна зручність конструкції полягає у тому, що, у випадку необхідності видалення однієї або кількох тварин з приміщення (хворих або загиблих), є можливість тимчасово видалити контрфорс і крізь утворений отвір здійснити необхідну маніпуляцію. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Пристрій для захисту воріт тваринницького приміщення, які мають принаймні одну поворотну стулку, який відрізняється тим, що нижню чверть кожної поворотної стулки виконано із стійкої до хімічного впливу та фізичних навантажень еластичної стрічки з можливістю запобігання руйнуванню воріт унаслідок тиску на них глибокої підстилки, передаючи його на рухомі контрфорси. 2 UA 81336 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
